MQ-4 澶 斾 斾 紶镒 櫒妯 ″ 銆佺 銆佺 鐑 敳 紶镒 熷 櫒妯 ″ Sunlephat

Цена: 82руб.    (¥3.84)
Артикул: 540305474518
Доставка по Китаю (НЕ включена в цену):
191 руб. (¥9)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:全球易创客空间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.9584руб.
¥3.3671руб.
¥2.7158руб.
¥1.9642руб.
  • Информация о товаре
  • Фотографии

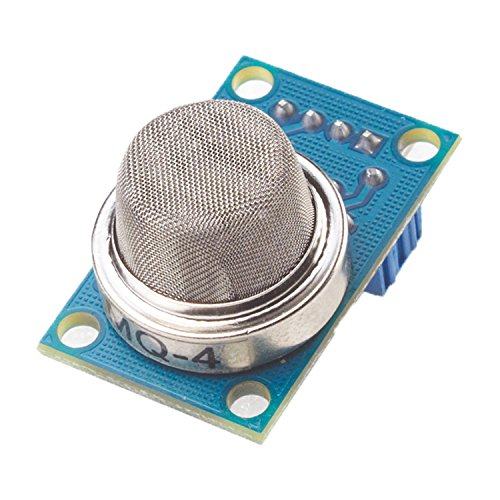

MQ-4 датчик метана

 Используйте датчик газового датчика серии MQ, стабильная производительность
 Он имеет хорошее идентификацию для метана газа
 Чувствительность может быть скорректирована, производительность стабильна
 Быстрая скорость отклика, быстрая скорость восстановления

 Рабочее напряжение составляет 5 В, а двойное выход моделирования цифрового объема (уровня TTL).

Описание порта: Do - это цифровой выход, AO - аналоговый выход.

Есть фиксированное отверстие для болта для легкой установки

Только принципиальная диаграмма

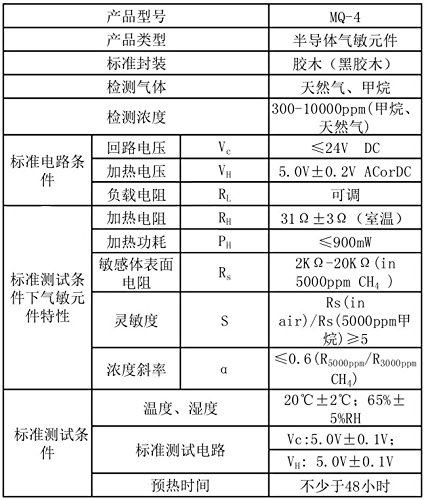

Обратите внимание, что следующая информация является еще одним производителем, в качестве ссылки

Короткое описание:prefix = o ns ="urn:schemas-microsoft-com:office:office"

один, размер:32mm X22mm X27mm   длинныйXШиринаXвысокий

два, Главный чип:LM393,ZYMQ-4газовый датчик

три, Рабочее напряжение: DC5вольт

Четыре, Функции:

1С индикацией выходного сигнала.

2, Двойной выходной сигнал (аналоговый выход и выходTTLВыход на уровне)

3,TTLДействительный выходной сигнал имеет низкий уровень.В

4, Аналоговый выход0~5VНапряжение, чем выше концентрация, тем выше напряжение.

5,Для метана природный газ обладает высокой чувствительностью

6С долгосрочным сроком службы и надежной стабильностью

7, Характеристики восстановления быстрого ответа

5. Приложение:

Используется для семейного, промышленного метана, устройства обнаружения природного газа

【Описание метки】



【Программа тестирования】

Функция реализации:

1, Когда концентрация измерения больше, чем установленная концентрация, однозначная машинаIOПортальный выход низкий уровень

/********************************************************************

                     Реализация функции: эта версия поддерживающей тестовой программы

Используйте чип: AT89S52

Кристалл: 11.0592 МГц

Поттер ставка: 9600

Компиляция среды: keil

[Отказ от ответственности] Эта программа используется только для обучения и ссылки. Пожалуйста, укажите информацию об авторском праве и авторе!

*********************************************************************/

/********************************************************************

Примечание: 1,Когда концентрация измерения больше, чем установленная концентрация, выходной сигнал однополушного машины io низкий

*********************************************************************/

#include<reg52.h>         // Файл библиотеки

#define uchar unsigned char // определение макроса без знака типа символа

#define uint unsigned int  // hong dingyi non -symbol



/********************************************************************

                            Определение ввода/вывода

*********************************************************************/

sbit LED=P1^0; // Определить первое место в порте P1 одно -хип -микрокомпьютера (Т.е. p1.0) - конец индикатора

sbit DOUT=P2^0; // Определите первое место в порте P2 одного -хип -микрокомпьютер (IE P2.0) - входной конец датчика

/********************************************************************

                            Функция задержки

*********************************************************************/

void Задержка () // Программа задержки

{

uchar m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

/********************************************************************

                            Основная функция

*********************************************************************/

void main()

{

while(1)   //Бесконечная петля

{

 LED=1;   // выходить из порта P1.0

 if (double == 0) // Когда концентрация выше, чем установленное значение , Выполнить функцию условия

 {

    Delay (); // Задержка анти -интерференции

if (Double == 0) // OK Когда концентрация выше установленного значения , Выполнить функцию условия

    {

 LED=0;   // Light P1.0 Port

}

 }

}

}

/********************************************************************
