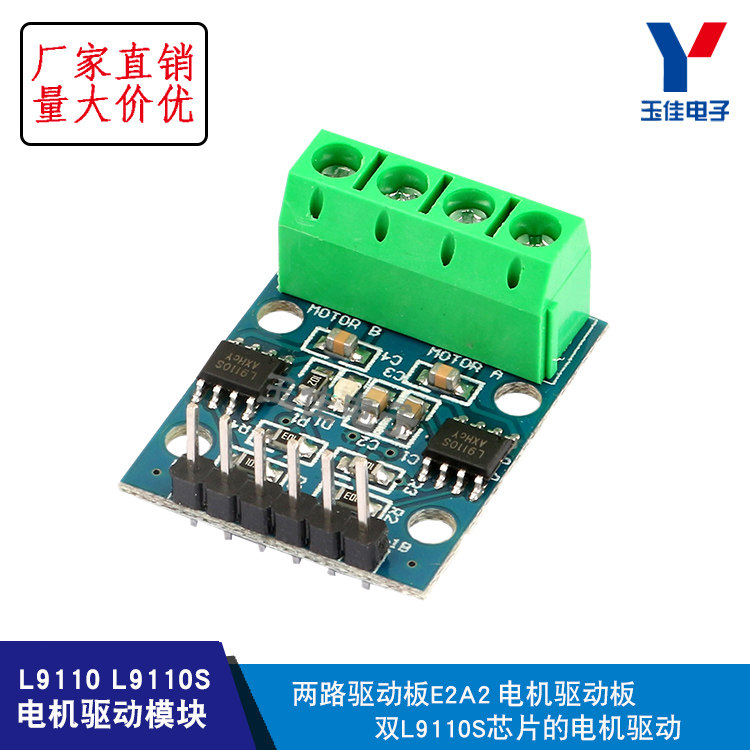

L9110 L9110S Двухчастотный двигатель модуля двигателя Двухчастота Двухчастотный приводной плате
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать:http://pan.baidu.com/s/1neR2u
Описание модуля:
1  Dual L9110S Драйвер двигателя чипа
2
3  подходящий диапазон двигателей: от 2,5 В 12 В двигателя, максимальный рабочий ток составляет 0,8А, текущее напряжение интеллектуального автомобиля и ток на рынке находятся в этом диапазоне
4

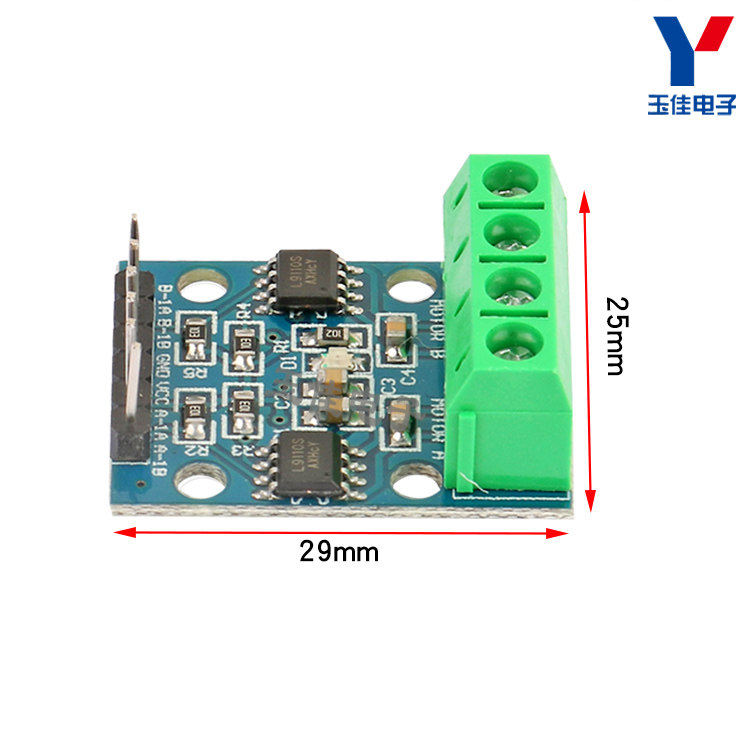

5  размер платы PCB: 2,8 см*2,1 см.  Ультра -ломный объем, подходит для сборки
6  есть фиксированное отверстие для установки, диаметр: 3 мм

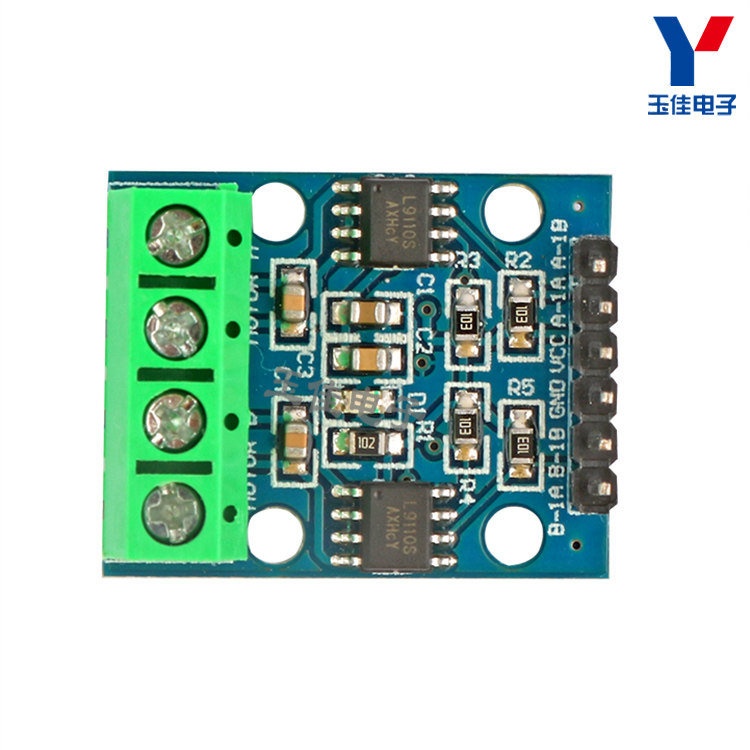

Описание интерфейса модуля:
6p Инструкции с изгибами иглы с черным изгибом:
1 VCC
2 GND   внешний GND
3 IA1
4 IB1
5 IA2
6 IB2

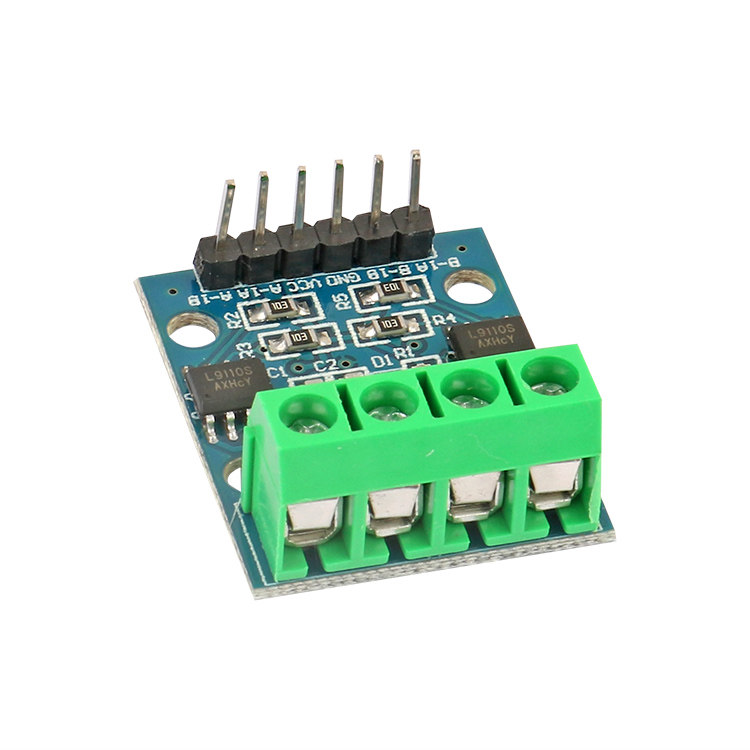

4p Зеленый терминал Описание:
1 OA1 OB1  2 штифты двигателя постоянного тока, без направления
2 OA2 OB2  2 штифты двигателя постоянного тока, без направления
Модуль Используйте инструкции:
Включите VCC, GND  индикатор модуля света модуля света
IA1 Входной высокий уровень, входной IA1 входной низкий уровень, [OA1
IA1 входной низкий уровень, IA1 входной высокий уровень, [OA1
IA2 Входной высокий уровень, входной IA2 входного низкого уровня, [OA2
IA2 входного низкого уровня, входной высокий уровень IA2, [OA2
