Двойные осевые палочки PS2 игра джойстик управление стержнем датчик джойстик электронные строительные блоки Joystick
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Двойная осевая клюшка PS2Игровые джойстик Контроллер JoyStick Электроника
Параметры продукта:

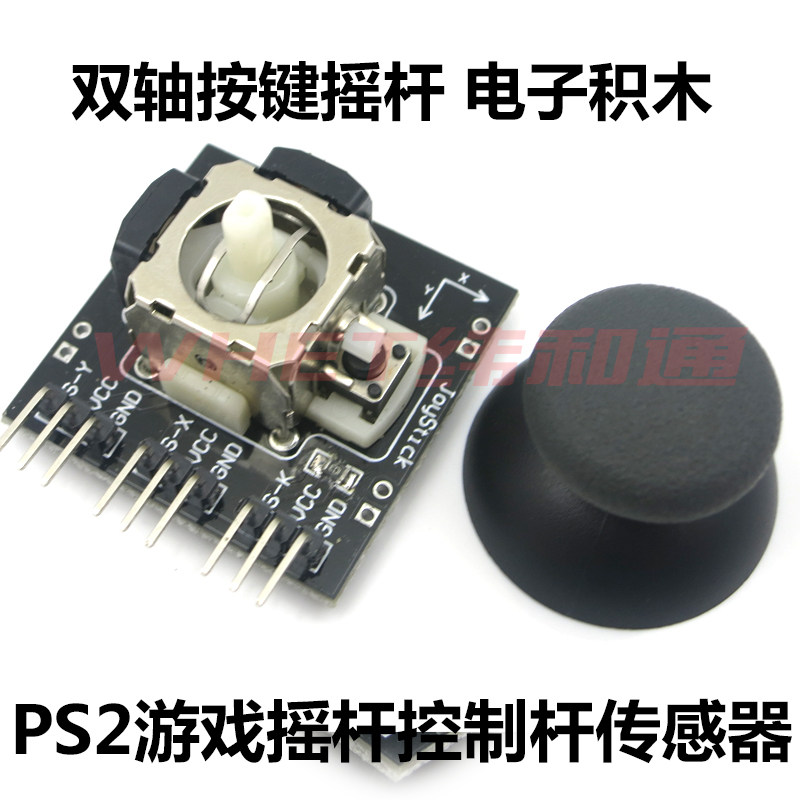

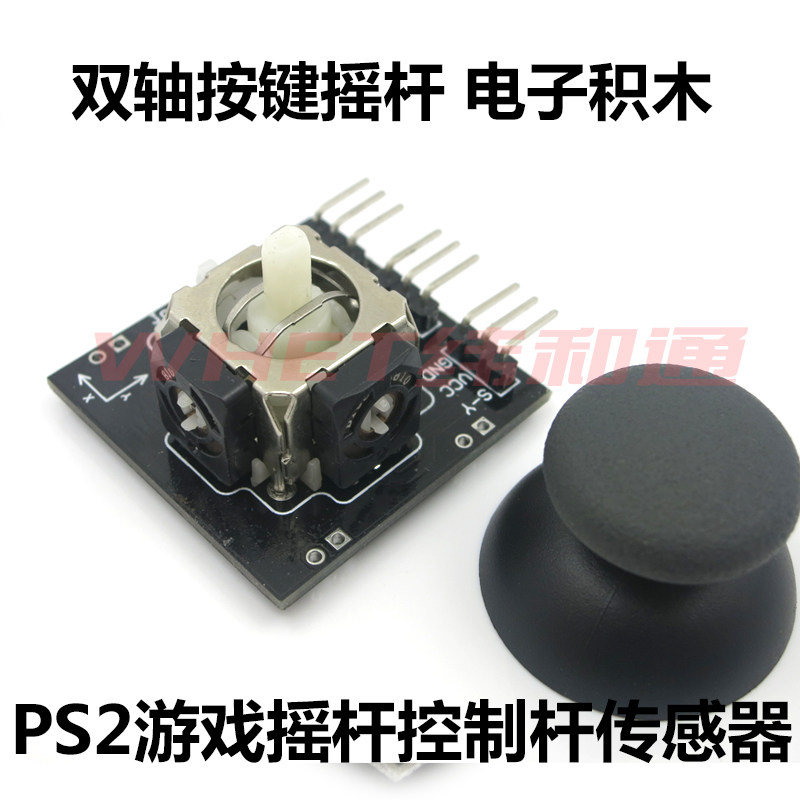

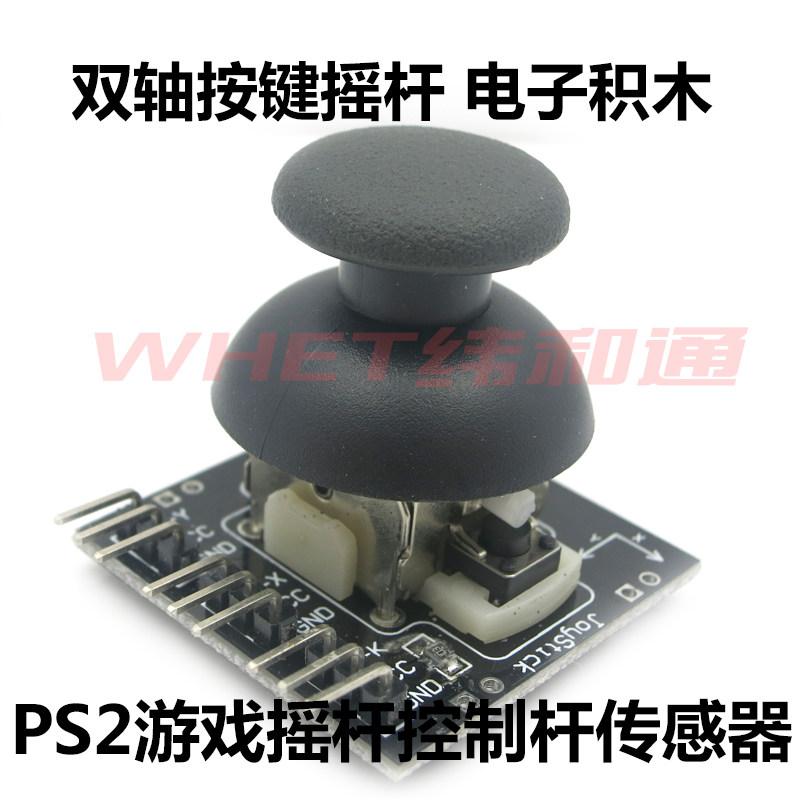

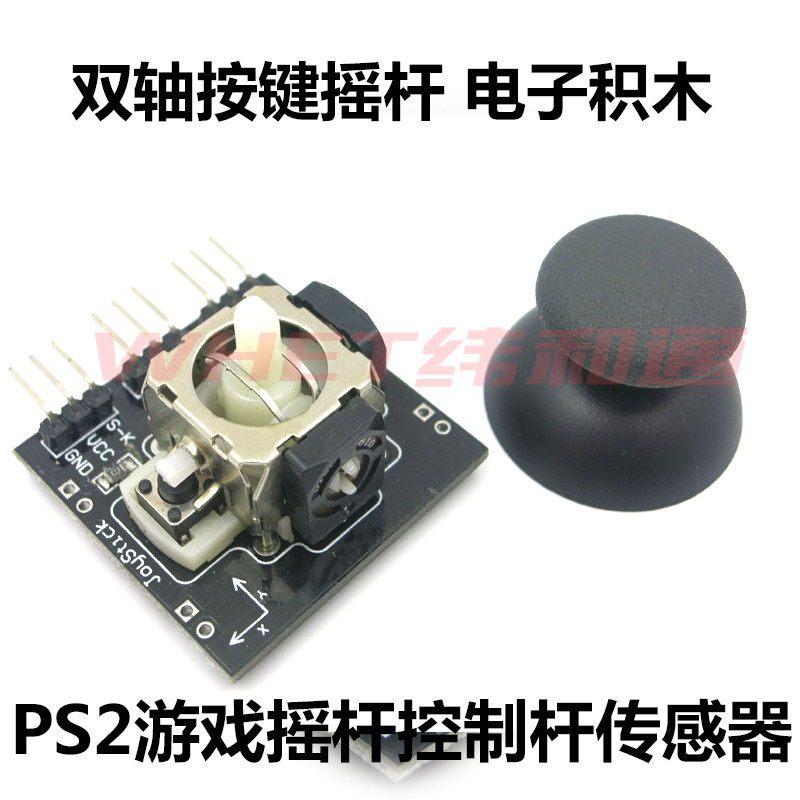

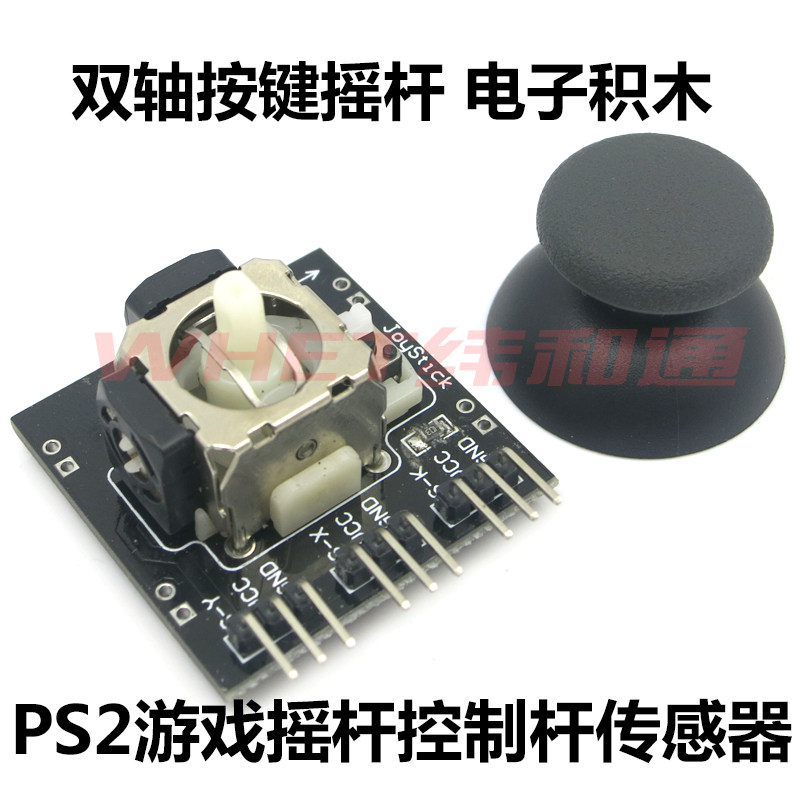

наименование товара:Модуль джойстика (стержень с двойным ключом)
Размер продукта:34.0mm * 26.0mm* 32.0mm (Длинный х широкий x высота)
Лицо цвет: черный   цвет Вес продукта: 11,0 г (включая упаковку)
Сумка   Установка: Одиночная статическая упаковка пакета   Материал   Материал: FR4+Электронные ингредиенты
Внедрение продукции:
Модуль датчика двойного датчика ядра из ядра изготовлен из PS2 джойстика потенциометра, который имеет аналоговый выход (x, y) 2 и (z) 1 кнопка цифрового выхода.С помощью платы для удлинения датчика Arduino вы можете сделать интерактивные работы, такие как дистанционное управление.Кроме того, чтобы сделать клиентов более удобно сотрудничать со стандартными интерфейсами, такими как удлинительная плата, схема x, y и z в дизайне разделяется дизайном Полем
Производительность продукта:
1.Входное напряжениеСфера применения: DC3.3V к 5V
2.выходной сигнал: Модуль специально имеет специальный вторичный аналоговый выход и один цифровой выходной интерфейс.
3.Вы можете программировать через контроллер, вставлена плата для расширения датчикаПолные творческие интерактивные работы.
4.Cross Rocker представляет собой двухэтажный резистор 10K. Поскольку направление рокера отличается, сопротивление крана изменяется.Этот модуль использует источник питания 5 В. В исходном состоянии x, y upout напряжение составляет около 2,5 В,Нажмите на направление стрелки, Чтение значения напряжения увеличивается как 5 В как 5 В;Нажмите на стрелку напротив направления, Чтение значения напряжения уменьшается, минимум составляет 0 В.
Используйте учебник:

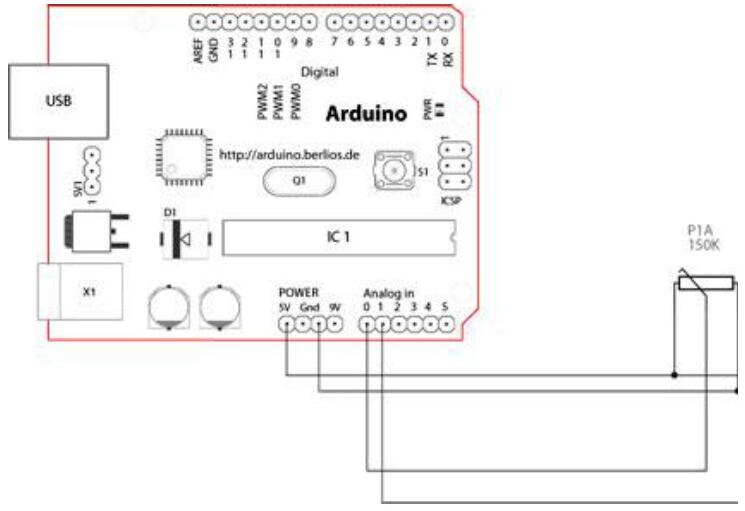

Прежде чем представить, как его использовать, давайте посмотрим на его принцип работы, который очень полезен для нас, чтобы использовать его. Существует функциональная диаграмма ниже: Фактически, этот модуль является потенциометром, а выход данных измерений X и Y - значение напряжения порта моделирования.На этом рисунке нет вывода данных ZIMI.В целом, это комбинация потенциометра и ключей.Используйте его при Arduino. Мы получаем два моделирования x и y wei, чтобы прочитать их значения, в то время как мы получаем цифровой порт и подключаем к питание и землю.
Программа тестирования:
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //key
void setup () {PIN -режим (joystick_x, input);
pinMode(JoyStick_Y, INPUT);
pinMode(JoyStick_Z, INPUT);
Serial.begin(9600); // 9600 bps }
void loop () {int type, да, в;
Serial.print(x ,DEC); Serial.print(",");
Serial.print(y ,DEC); Serial.print(",");
Serial.println(z ,DEC);
