Блок питания, светодиодный модуль с зарядкой, 12A, 24v, 12v

Цена: 391руб.    (¥18.5)
Артикул: 538712270879
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:锋洲中和永恒电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.092руб.
¥0.092руб.
¥7148руб.
¥1.2527руб.
  • Информация о товаре
  • Фотографии

Добрые советы:

(Spote Goods:Максимальный ток составляет 8-9а Наибольшее входное напряжение составляет 40 В  Наибольшее выходное напряжение составляет 35 В о)

(потому что12AТекущий производитель чипов прекращен и заменил ток чипа от предыдущих 12А до8AТок (фактический максимальный тест максимальный ток составляет около 9А), входное напряжение происходит от предыдущих32VУлучшать40VВыходное напряжение из предыдущих28V улучшить до35VСущностьМожно питать на 10 струнных светодиодах.  Чип 12A будет уведомлен отдельно после прибытия.Полем

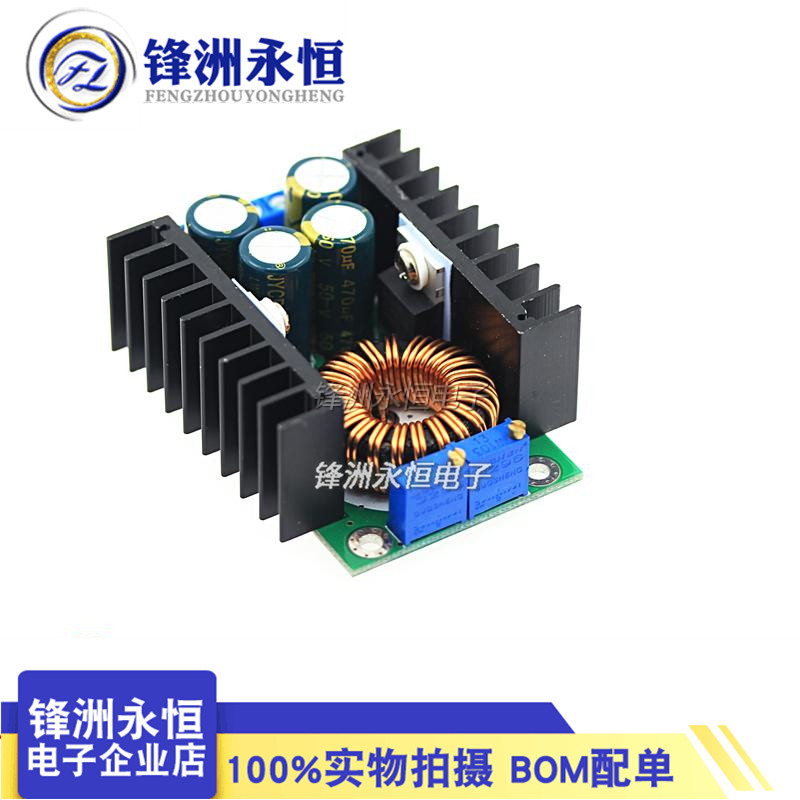

QS-2405CCBD-12A модуль питания

размер:65(длинный)*47(Ширина)*23.5(высокий) mm

Картинка представляет собой изображение с постоянным потоком, а компоненты без постоянного тока немного отличаются.



Типичное применение:

Регулируемый источник питания (достаточно большая мощность 12 А), мощный светодиодный драйвер, драйвер светодиодного дисплея, зарядка свинцово-кислотного аккумулятора, зарядка литиевого аккумулятора, установка на автомобиле

Блок питания, блок питания автомобильного ноутбука (понижающий), регулируемый источник питания, источник питания низковольтной системы (например, понижающий аккумулятор 12 В для детских игрушечных машинок)

до 6В), от 24В до 12В, от 12А \12В до 5В, от 12А \24В до 5В, от 12А \24В до 19В,20В и т. д. Диапазон применения очень широк.



1Фиксированный ток ротора в 0,1 раза превышает постоянное значение потока (когда зарядка используется для определения того, заполнена ли батарея);

2Используйте выделенный эталонный IC и резистор отбора проб с высокой оценкой, чтобы сделать постоянный ток стабильным (когда теплое трепетание составляет менее 5%, когда от 20 до 60 градусов Hengli 5A).Специальное подходящее для светодиодного водителя

3. Большой выходной ток, максимальный выходной ток может достигать 12А, что отвечает большинству потребностей.

4.4 Возвышенные конденсаторы для эффективного снижения выходной пульсации и улучшения стабильности работы

5. Конструкция двойного радиатора, индивидуальная диода Schottky Diode Schottky, хорошее тепло, не влияет друг на друга

6. За счет затрат, для повышения эффективности работы, алюминиевого алюминиевого кольца с большим размером железа используется кремниевым алюминиевым кольцом и использованием чистого медного двойного линии и запасной для снижения тепла и повышения эффективности.

7.3296 Многословный потенциометр, ток напряжения обладает высокой точностью и хорошей стабильностью.

8. Специальное ток резисторного резистора тока выбора отбора проб.Светодиод должен.

9. Двухноколорный индикаторный свет, рабочее состояние ясно с первого взгляда.Основы для зарядки.

10. Ток напряжения Все можно отрегулировать, регулируемый источник питания хорош, ток 12A большой, а мощность достаточно.

Параметр модуля

Модуль природа:Не -изоляционный постоянный ток против давления, модуль постоянного давления (CC CV) Модуль зарядки

Область применения:БольшойПостоянный водитель постоянного тока светодиода, зарядка лития аккумулятора (включая железное электричество), 4 В, 6V, 12 В, 14 В, зарядки батареи 24 В, никель -кадмиевой никель -гидридной батареи (аккумулятор) зарядка, плата солнечной батареи, генератор ветра, ветроэнергетика генератор

Входное напряжение:7-32V (без постоянного тока 5-32 В)

Выходное напряжение:(1) Непрерывная регулировка(0.8-28VПолем

          (2) Фиксированный выход (0.8-28VЛюбой выбор между между),Пожалуйста, сообщите магазину при покупке.(Временно только для клиентов партии, все образцы могут быть скорректированы)

           (3) Если вам нужно более высокое напряжение, пожалуйста, свяжитесь со мной напрямую



Выходной ток:Максимум 12А (температура силовой трубки превышает 65 градусов, добавьте вентилятор для нагрева, от 24 до 12 В 6А, открытая среда не может быть добавлена ​​без вентилятора)

Объем постоянного тока:0,2-12A (регулируемый) (регулируемый)Там нет такой функции без постоянного потока)

Включить свет:Значение Хенгли*(0,1),Связанка с током света и постоянное значение токаНапример, постоянное значение тока составляет 3А, а ток вращающегося света устанавливается на постоянный поток0,1 раза (0,1*3а = 0,3а)Когда значение постоянного тока регулируется до 2А, в настоящее время ток поворотного света является постоянным потоком.0,1 раза (0,1*2а = 0,2а).

 Вторая версия исправлена 0,1 раза (фактический ток ротора не очень точен), используется ли он для зарядки.

Минимальная разница давления:1V

Выходная мощность:Максимальная мощность составляет около 300 Вт, а температура силовой трубки превышает 65 градусов, добавьте вентилятор.

Эффективность конверсии:Чем высочайший составляет около 95%(чем выше выходное напряжение, тем выше эффективность)

Частота работы: 300KHZ

Вывод Ripple: 20м полосы пропускания (только для справки)

Вход 24 В вывод 12 В 5a Ribples около 50 мВ (исключая шум)

Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (фактическое использование, обратите внимание на температуру силовой трубки, укрепите рассеивание тепла)



Без нагрузки ток:Типичный 20 мА (24 В до 12 В)

Привет Елена:±1%(Постоянное давление)

Уровень регулировки напряжения:±1%

Точность и температура конституции:В фактическом тестировании температура на модуле изменяется от 25 градусов до 60 градусов, и постоянное значение потока изменяется менее 5%(значение постоянного тока составляет 5А)

Динамическая скорость отклика:5% 200uS

Направление потенциометра:По часовой стрелке (увеличение), против часовой стрелки (уменьшение) Потенциометр вблизи входа - это регулировка напряжения (CV), а потенциометр вблизи выхода - регулировка тока (CC)

Показания:Двойной индикатор,Индикаторный свет красный во время зарядки, а индикаторный свет зеленый после зарядки (не -зеленая нагрузка) Индикаторный свет без постоянного тока является красным.

Короткая защита цирки:Да, постоянный поток (в настоящее время устанавливает постоянное значение потока)

Введите защиту против коннекции:никто,

Выход предотвращает противоположный ток:никто.

Проводка:Терминалы

Как зарядить батарею:

1. Определите плавающее напряжение зарядки и ток зарядки аккумулятора, входное напряжение модуля;

2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.

3. Используйте мультиметровую передачу тока 10A, чтобы измерить выходной короткий ток циркуса и отрегулировать потенциометр постоянного тока для достижения выходного тока к заранее определенному значению тока зарядки;

4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигало плавающего напряжения зарядки;

5. Возьмите батарею и попробуйте.

(Шаг 1, 2, 3 и 4 являются входом модуля источник питания, а выход не подключен к батарее.)

Как использовать светодиодные драйверы постоянного тока:

1. Определите рабочий ток и максимальное рабочее напряжение, которое вы должны управлять светодиодом;

2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.

3. Используйте мультиметровую передачу 10A тока, чтобы измерить выходной короткий ток цирки, и отрегулировать потенциометр Hengli, чтобы выходной ток достигает заранее определенного рабочего тока светодиода;

4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло наивысшего рабочего напряжения светодиода;

5. Подключите светодиодную тестовую машину.

(Шаг 1, 2, 3 и 4 являются источником питания модуля, а выход не подключен к светодиодному свету.)
