722-минутная часть поля для укрепления материнской платы ITX

Цена: 1 353 950руб.    (¥65000)
Артикул: 537560093971

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:yangeleven
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥380079 154руб.
¥800001 666 400руб.
  • Информация о товаре
  • Фотографии





Чистый корпус плюс материнская плата 7500 юаней

  • Введение на платформу

Портативная платформа для обработки данных - это серия продуктов, подходящих для лабораторий, офисных рабочих столов, получения полевых данных, источников моделирования данных, анализа протоколов и т. Д.

Платформа в настоящее время состоит из интерфейсной карты FPGA, основанной на Kintex-7XC7K325T PCIEX8, карте сбора данных AD/DA на основе стандартных спецификаций FMC и материнской платы Mini-ITX, поддерживающая2 входы AD, 2 выходы DA,Реализует 2-канальные 14-разрядные 400 мс с.д.и 2-канальные 16-разрядные 400 мс / с. Функции DA; Интерфейсная карта FPGA поддерживает PCIEX8 и 64-битный DDR3 с емкостью 2GBYTE, поддерживает различные входы интерфейса, а программное обеспечение поддерживает драйверы Windows и Linux.
Операционная система по умолчанию платформы-64-разрядная 64-битная, которая поддерживает системы Win8;Он имеет богатые периферические интерфейсы, такие как VGA, HDMI, гигабитный сетевой порт, USB2.0/3.0 и удобный порт отладки JTAG; Платформа хранится как память 8G, солидный диск 256 г, и обладает высокоскоростными возможностями для чтения и написания данных, которые могут соответствовать большинству сценариев приложений.











Детали конфигурации:

1. Шасси

Материал

Некоторые из несущих нагрузочных деталей внутри алюминиевого сплава представляют собой оцинкованные пластины

Поверхностная технология

Общий окисленный внешний поверхностный порошок (армия зеленый)

размер

270x110x200 (мм) (w×H&Раз; D)

Общий вес машины



питаться от

+12V

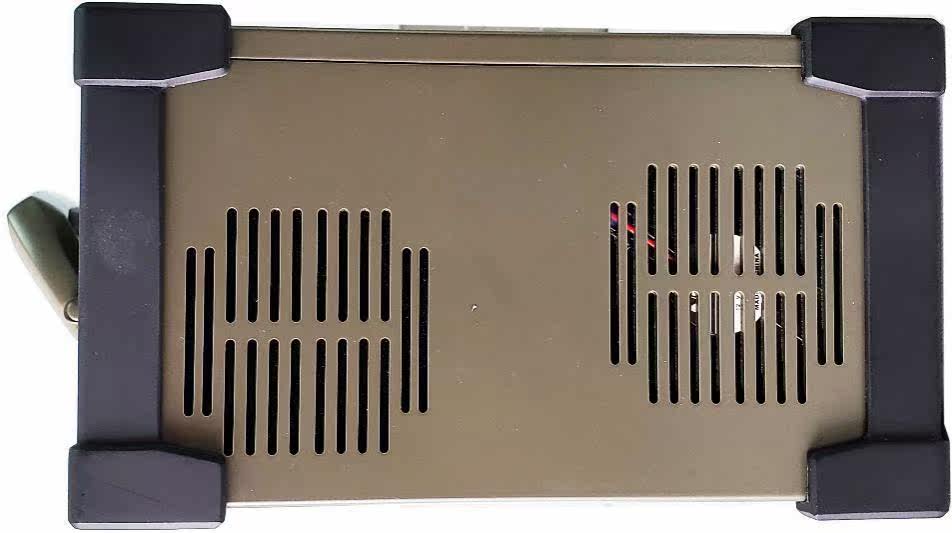

Метод отвода тепла

Холодно и охлаждение

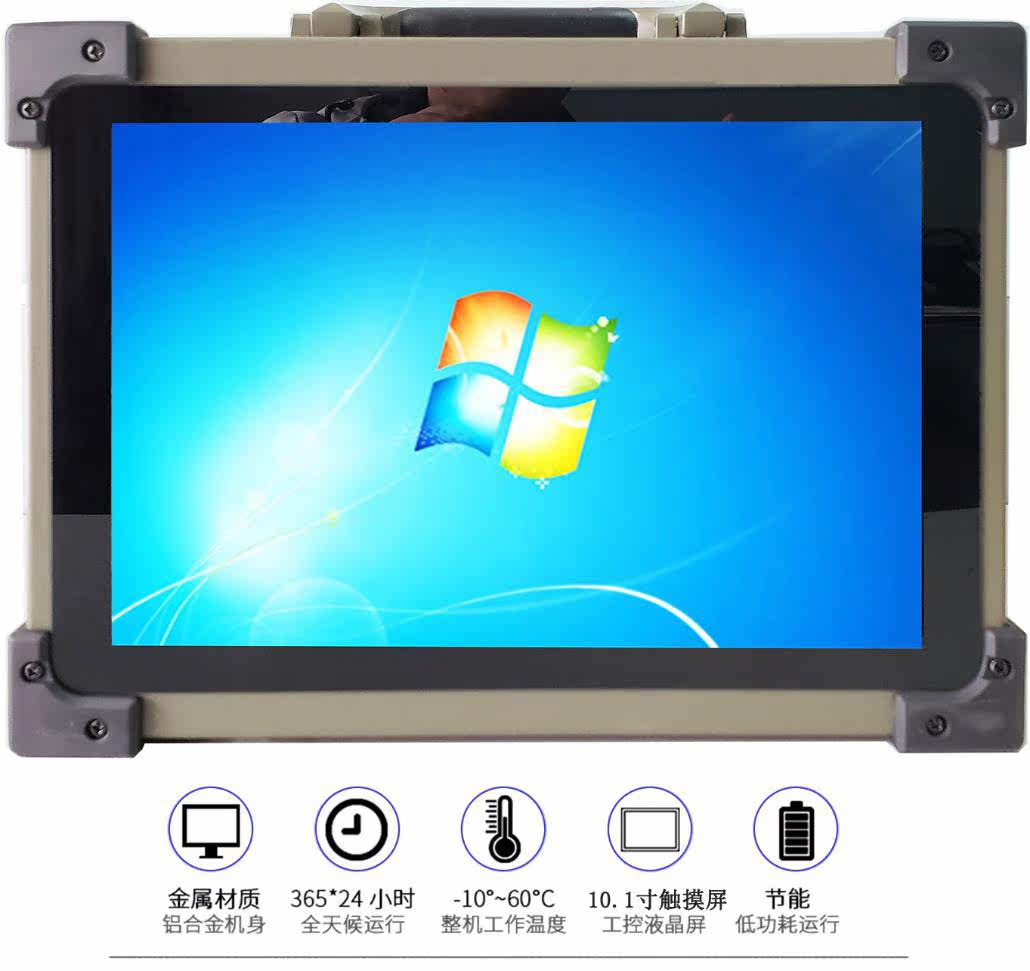

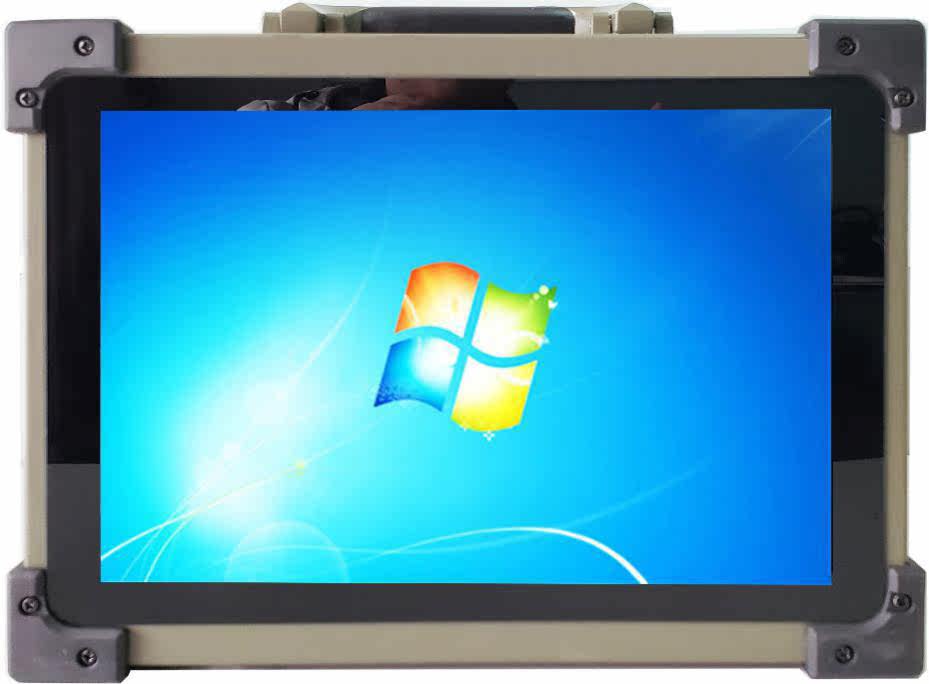

2. сенсорный экран

Технические характеристики

10,1 дюйма ЖК -конденсаторного экранного экрана

В -третьих, материнская плата

Периферический интерфейс

VGA, HDMI, LVDS/EDP поддерживает синхронные/асинхронные функции двойного отображения; 6 USB (1 USB3.0 и 2 на бортовых булавках); 6com RS-232, Com3 может быть установлен на RS485; Двойная сетевая карта PCI-E шины PCI-E;1 Mini PCIe расширение, 1 расширение PCIE X4 (На самом деле x1 ресурс)

источник питания

DC 12V вход

процессор

Intel&Рег; Baytrail J1900 четырехъядерный процессор 2,0 ГГц, турбо-2,41 ГГц, кэш 2 МБ

Операционная система

Поддерживает Windows 8; Windows 7 и т. Д. (Предварительно установленная система Windows 7)

Память

1 слот памяти ноутбука, поддерживает DDR3/L 1066/1333/1600 МГц максимум до 8 ГБ (Предварительно установленная палочка памяти 8G); 1×SATA 3.0,1&раз; MSATA2.0 Solid-State Drive Interface (Предварительно установившийся LANGCO 256G SSD жесткий диск: Читать: 510 МБ/с, написать: 393 МБ/с)

Рабочая Температура

-15 ~ 60 ℃



температура хранения

-40 ~ 75 ℃

влажность окружающей среды

0 ~ 90% влажности воздуха, без конденсации

Пыльно -надежный

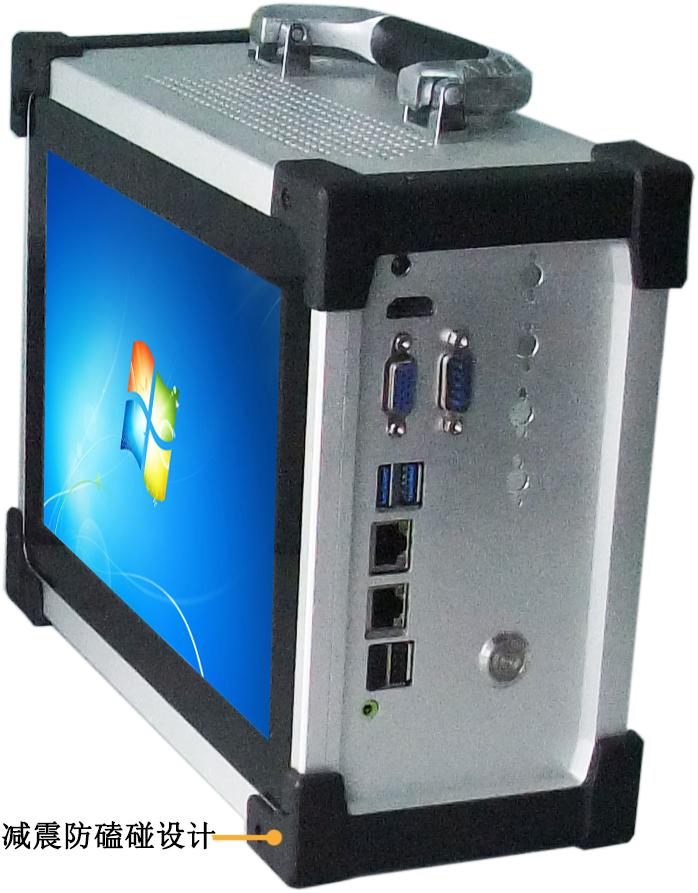

Уникальный дизайн передней панели делает структуру всей машины прочной и надежной, красивой и модной.Пылеистые требования, которые могут предотвратить большую часть среды применения.

Wi -Fi беспроводная сеть

Эта серия планшетов может быть подключена к внешней беспроводной сетевой карте Wi -Fi или подключению сетевого кабеля

Другие

Может установить принтеры, офисное программное обеспечение, медиаплееры и т. Д.

Настройка продукта

Может быть настроен в соответствии с спросом













2. Схема платформы

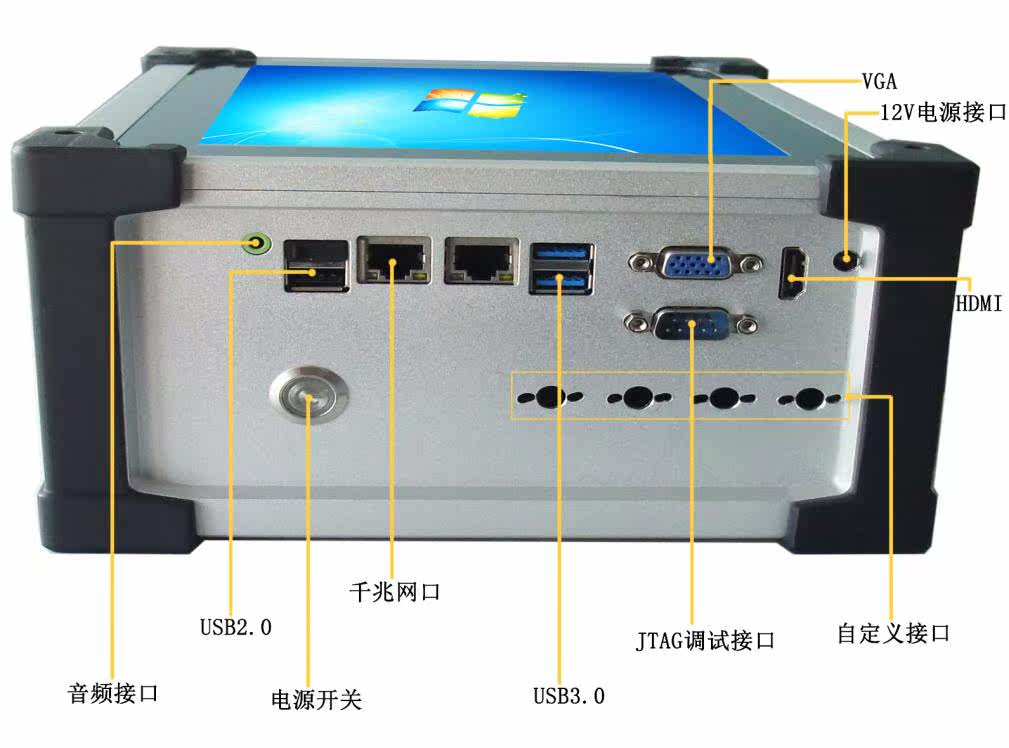

Интерфейсная диаграмма:



DB9_JTAGОтладка порта

Панельная картаJTAGИголка

Определение вывода

1

1

VCC2V5

2

2

GND

3

3

TCK

4

4

TDO

5

5

TDI

6

6

TMS

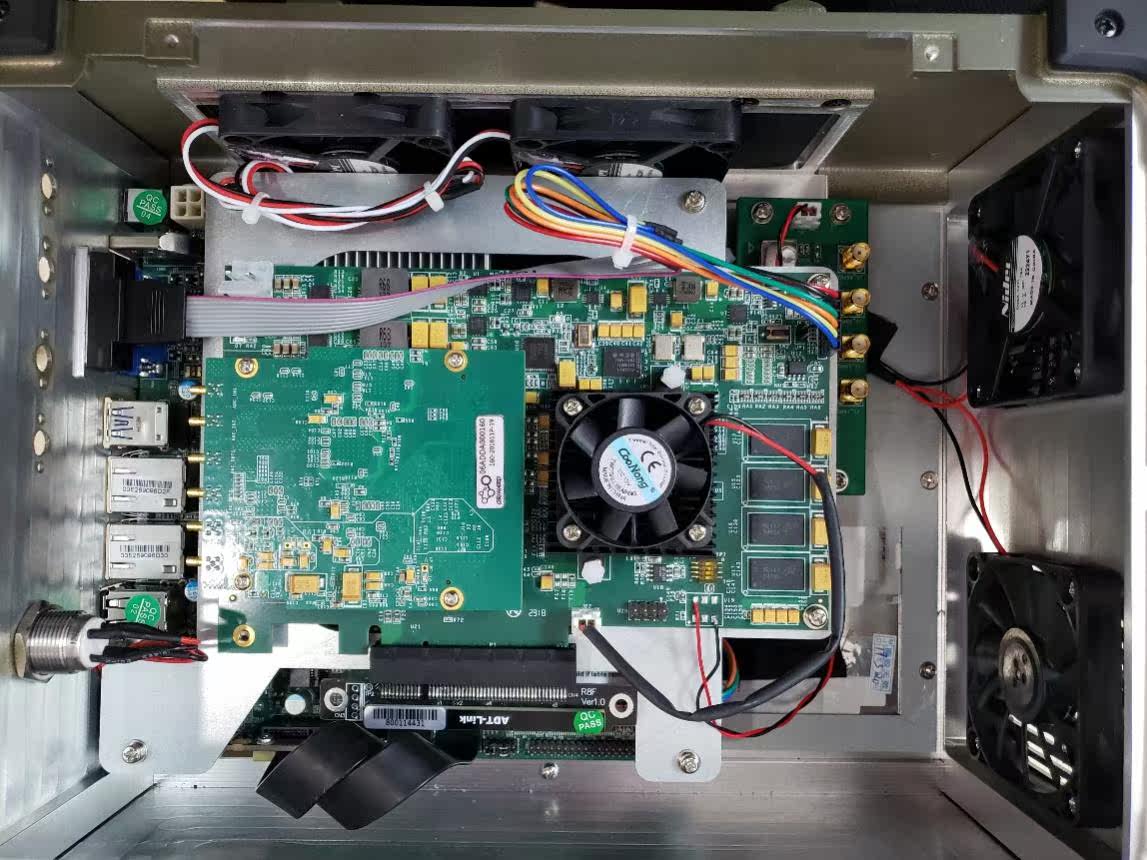

Диаграмма внутренней структуры случая







  • Сценарии приложения

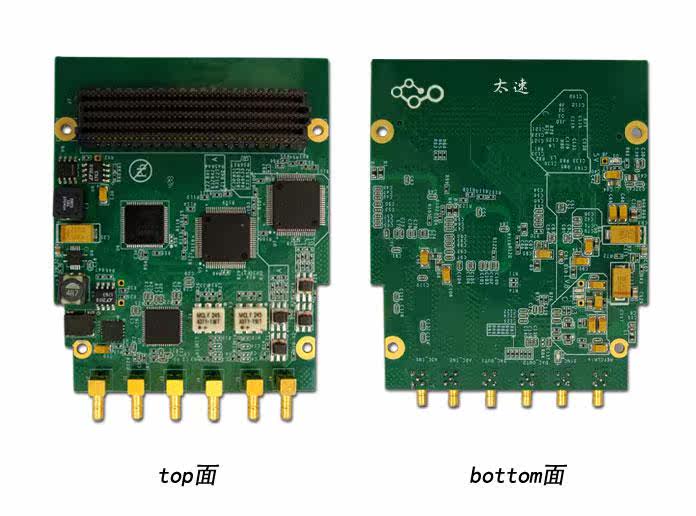

  1. Источники приобретения рекламы и моделирования DAFMC160-Adda интерфейсная карта



Эта плата может реализовать 2-канальные 14-разрядные 400 мс с.д. и 2-канальные 16-разрядные 400 мс / с. Это следует за стандартом Vita 57. Плата может быть непосредственно подключена к плате переноса VME/VXS/AMC/VPX/PCI-E FPGA для использования. Он используется для аналогового сигнала, получения промежуточного частотного сигнала, выдачи сигналов и других приложений. Это стандартная плата, разработанная доской разработки Xilinx.

Функциональные и технические индикаторы:

  1. Интерфейс FMC, поддерживает 2 входы AD и 2 выходы DA.

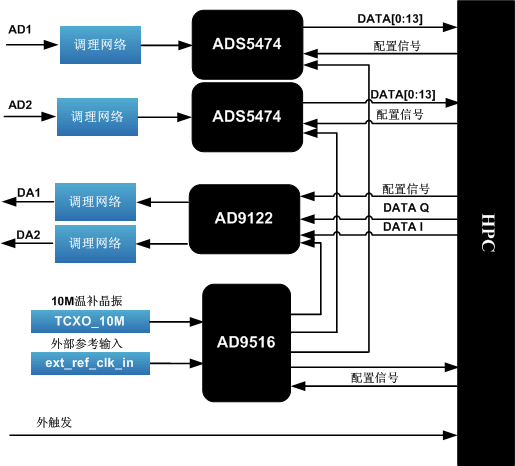

  2. Двухсторонний AD, AD использует чип ADS5474, который интегрирует два 14-разрядных высокоскоростных ADC, с частотой отбора проб до 400 мс / с и физическим интерфейсом SSMB.
  3. Двусторонний DA, DA использует чип AD9122, который имеет 16-битное разрешение, максимальная скорость входных данных составляет 400 мс с, 50 ​​Ом импеданс, а физический интерфейс-SSMB.
  4. В часах используется компенсированный температурой кристаллический генератор 10 МГц и 1PPM, а чип AD Clock-AD9516.
  5. Он поддерживает внешний входной вход, переключается через интерфейс SSMB и непосредственно вводится в чип AD.
  6. Размер карты FMC: 69mmx90mm. Размер монтажного отверстия составляет 2,7 мм.

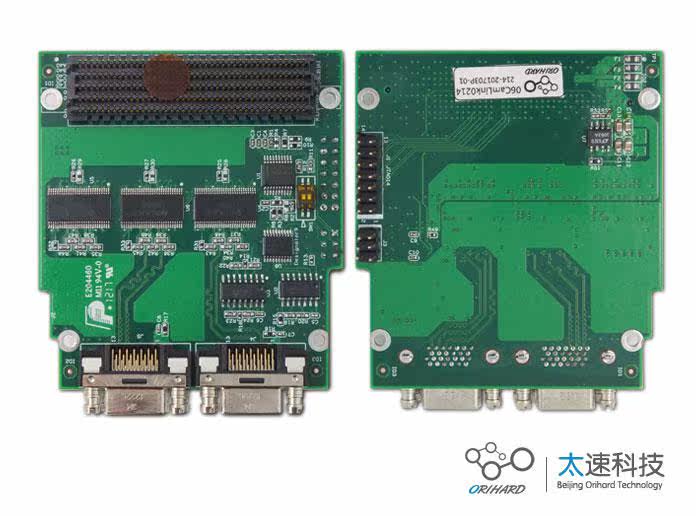

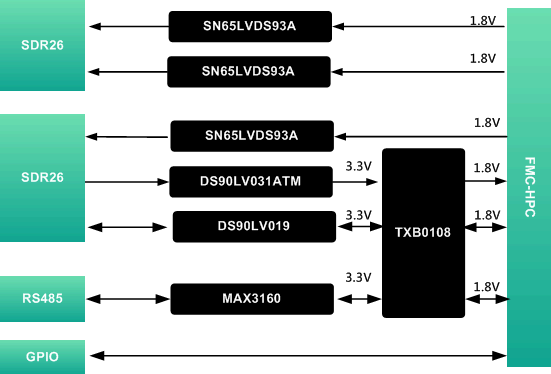

  1. Источник моделирования изображения Camlink- FMC214

Разъем FMC-это высокоскоростное многополовое взаимосвязь, широко используемое в оборудовании стыковочной площадки, особенно во всех досках разработки Xilinx.Модуль дочерней карты Camerlink - это стандартная плата, разработанная специально для плат разработки Xilinx, и используется для обнаружения видеосигнала, анализа и других приложений.

Технические параметры

  1. Интерфейс FMC, поддерживает серию V7690T Series FPGA.
  2. Поддерживает 1 полный выход CamerLink.
  3. Серийный порт используется для отладки и может поддерживать протоколы RS232 или RS485.
  4. Полный = 1 базовая + 2 канала. Базовый блок.
  5. Максимальная скорость передачи: 5,4 ГБ/с @ 85 МГц
  6. Размер карты FMC: 76,5 ммх69 мм.Размер монтажного отверстия составляет 2,7 мм.
  7. Температура хранения: -20 ℃ ~ +70 ℃.
  8. Рабочая температура: коммерческий сорт 0 ℃～ +55 ℃, промышленная оценка -20 ℃～ +55 ℃.
  9. Влажность работы: 10%～ 80%



Конфигурация

Поддерживаемые порты

Количество чипсов

Количество интерфейсов

Эффективная полоса пропускания данных

BASE

A,B,C

1

1

75M*8*3=1.8Gbps

MEDIUM

A,B,C,D,E,F

2

2

75M*8*6=3.6Gbps

FULL

A,B,C,D,E,F,G,H

3

2

75M*8*8=4.8Gbps

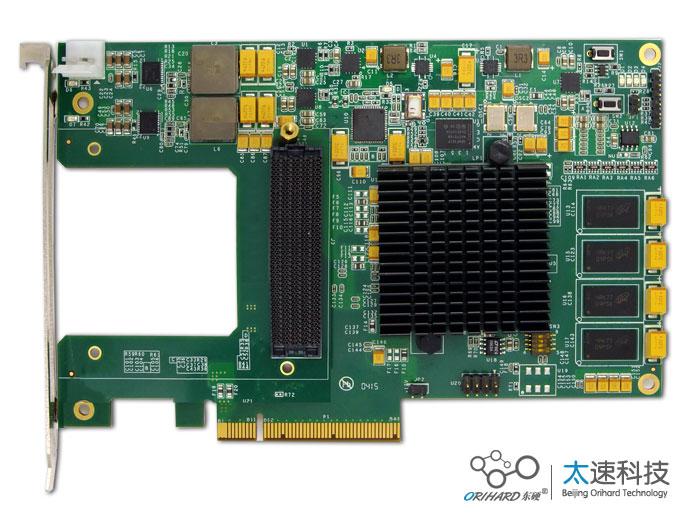

  • Внутренняя интегрированная доскаKC705E Enhanced Version Kintex-7XC7K325T PCIEX8 на основе интерфейса FMC
    Интерфейсная карта

Эта плата основана на чипе Xilinx FPGAXC7K325T-2FFG900. PIN_TO_PIN совместим с FPGAXC7K410T-2FFG900, поддерживает PCIEX8, 64BIT DDR3 емкость 2GBYTE, разъем HPC FMC, плата поддерживает различные входы интерфейса, а программное обеспечение поддерживает драйверы Windows и Linux.

Функциональные и технические индикаторы:

　•  Поддерживает 1-канальный PCIE X8 и поддерживает стандарт PCI Express v1.1 v2.0;

　•  поддерживает 64bitddr3,максимумЕмкость 2GBYTE;

　•  Поддерживает все интерфейсы LA, HA, HB и 8-канальные высокоскоростные интерфейсы DP0 ~ DP7 в 1 FMC HPC, совместимых с ML605 и другими платами разработки, а также выходной панель;

　•  Поддерживает 4 светодиодных индикатора;

　• поддерживать2 кнопки;

　•  Все устройства поддерживают коммерческий и промышленный класс.

5. Содержание и формы доставки результатов

Серийный номер

имя

1

ITXМатеринская платаITX-J1900DL266

2

mSATAжесткий диск256G(Бренд: Langco)

3

БАРАН8G

4

KC705EУсовершенствованная версия на основеFMCИнтерфейсKintex-7 XC7K325T PCIeX8Интерфейсная карта04XIXC7K0136

5

FMC160-Две дороги14Бит400Msps AD, Две дороги16Бит400Msps DA FMCМодуль дочерней карты06ADDA000160

6

Адаптер питанияACвходить:~220V DCВыход:+12V 10A

7

PCI-E 4Xизменять8XЛиния расширения графической карты

8

Шасси (с сенсорным дисплеем)

Программный код

  1. Исходный код и описание всей программы тестирования интерфейса данных

Включая программу тестирования FPGADDR3, программа тестирования NORFLASH LOAD, AD DAПрограмма интерфейса, rs422Программа тестирования интерфейса,PCIПрограмма интерфейса.

PCIДрайвер и общий драйвер FPGA завершены стороной сами.

Требуемый исходный код и соответствующая документация являются стабильными версиями, которые были подтверждены последним испытанием.

Документация

  1. Подробное руководство для оборудования для карты
  2. Таблица определения сигнала PCIe SING Таблица карты платы
  3. Схема схема формата формата PDF

После -сейс и другие

  1. С даты доставки, техническая поддержка и послепродажная служба будут предоставлены в течение 2 лет
