NE555 Генератор импульсов квадратной волновой волновой частотный цикл, регулируемый генератор с небольшим сигналом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:

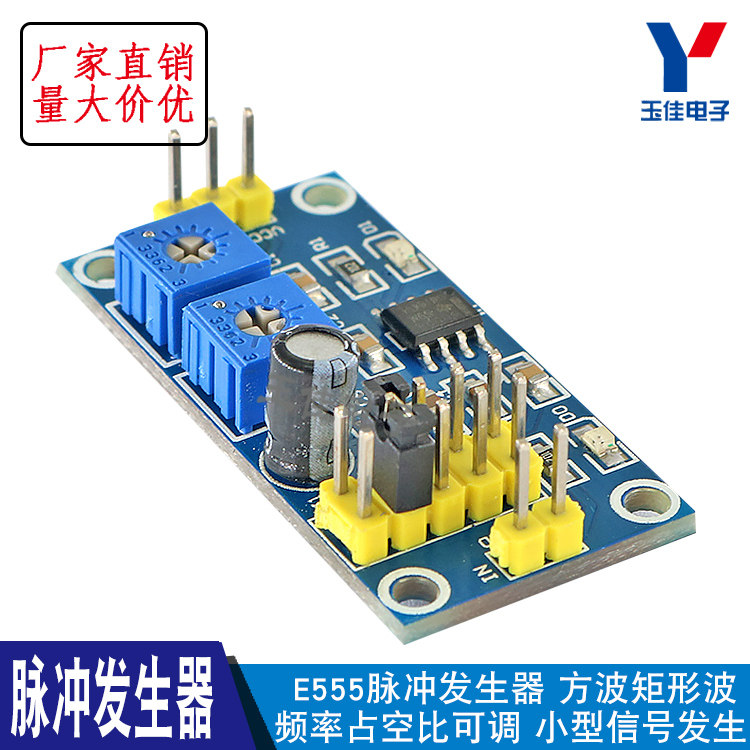

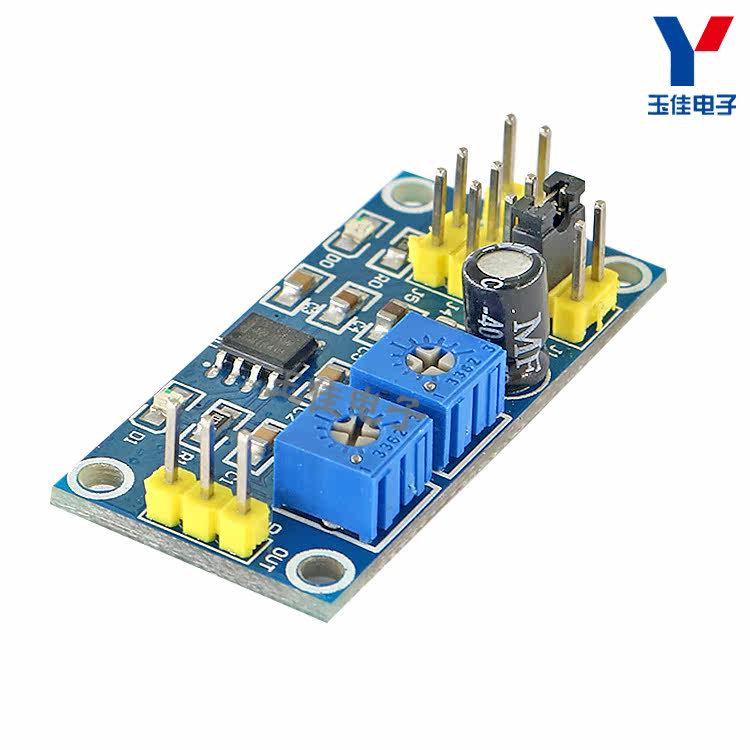

Этот модуль представляет собой генератор прямоугольных импульсов с регулируемой частотой и рабочим циклом. Его можно использовать в лабораториях, которым требуются прямоугольные сигналы, импульсные сигналы, необходимые для плат привода шаговых двигателей, генераторы импульсов, необходимые специалистам по техническому обслуживанию, и т. д.

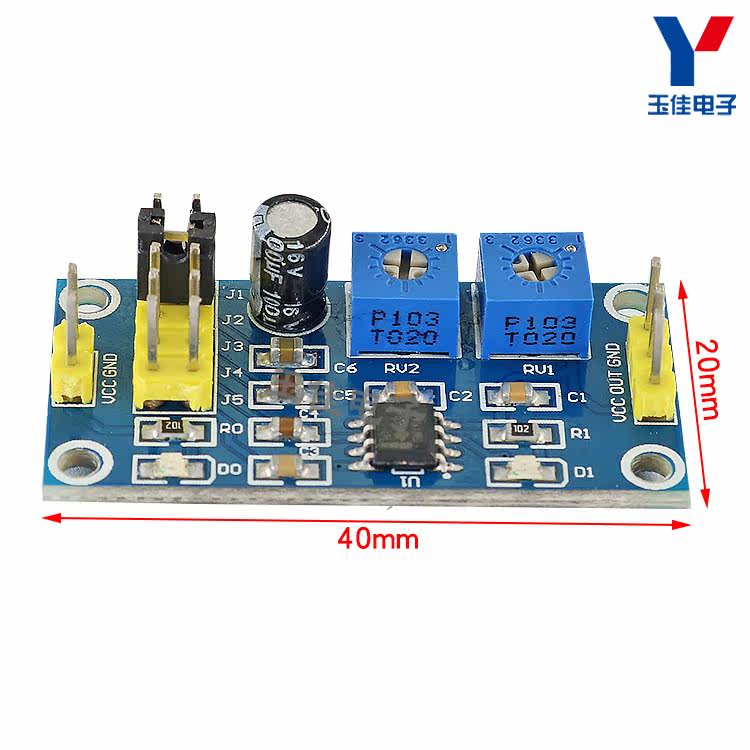

1. Размер: 20 мм*40 мм, плата имеет 4 3 мм отверстия для установки
2. Функция: генерировать квадратные волны или прямоугольные волны с разными частотами;
3. Выходным импульсом модуля является импульс положительного напряжения, то есть высокое электричество обычно является напряжением VCC, а низкая электричество обычно 0 В.
Индекс параметра:
(1) Мощность: используйте ST Original NE555 Временной базы интегрированный IC, входное напряжение: 4.5V-12VDC.Когда питание 5 В, выходной ток может быть около 10-15 мА;
(2) Частота: 5 полос частот (измеренное значение)
  J1 Gear: 0,6 Гц ～ 25 Гц
  J2 Gear: 7 Гц ~ 300 Гц
  J3 Gear: 50 Гц ～ 2,5 кГц
  J4 Gear: 350 кГц ~ 6,6 кГц
  J5 Gear: 6,7 кГц ～ 180 кГц

(3) Светодиодный выходной сигнал, светодиод с низким содержанием мощности обычно является ярким, высокоуровневым светодиодным туалетом, светодиодные мигание быстрое медленное значение. Сверкание светодиодов можно увидеть, так как это можно рассматривать, так как это можно рассматривать, так как это можно рассматривать так, как это можно рассматривать, как это можно увидеть как.
(4) Входной ток:≥100MA
(5) Выходное напряжение: 4,2 В - -11,4 В пик.
(6) Рабочий цикл относится к времени, занятому высоким уровнем.Формула расчета частоты: высокая ширина плоского импульса с высокой мощностью Th = 0,7 (RA+RB) C, низкая ширина плоского импульса TL TL&Асимп;&Asymp;

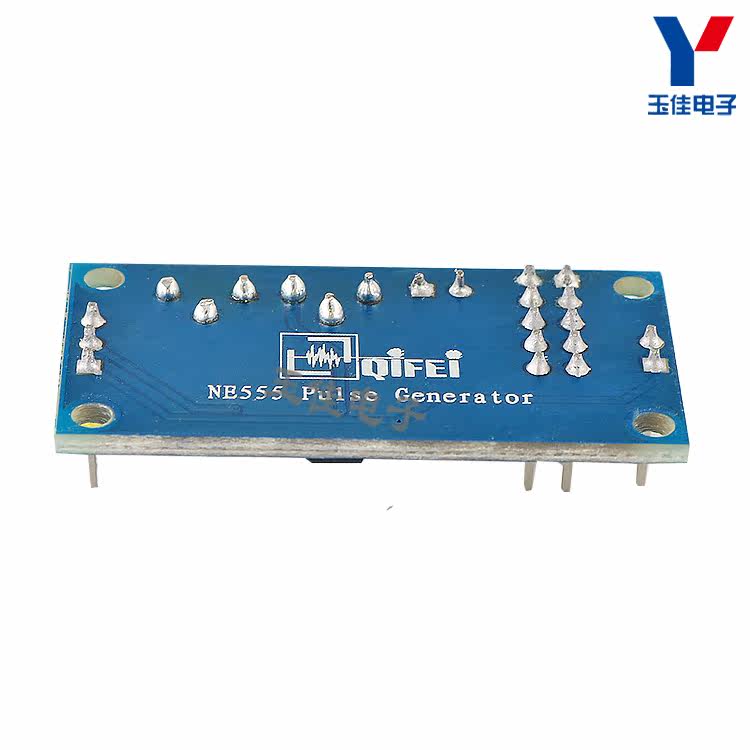

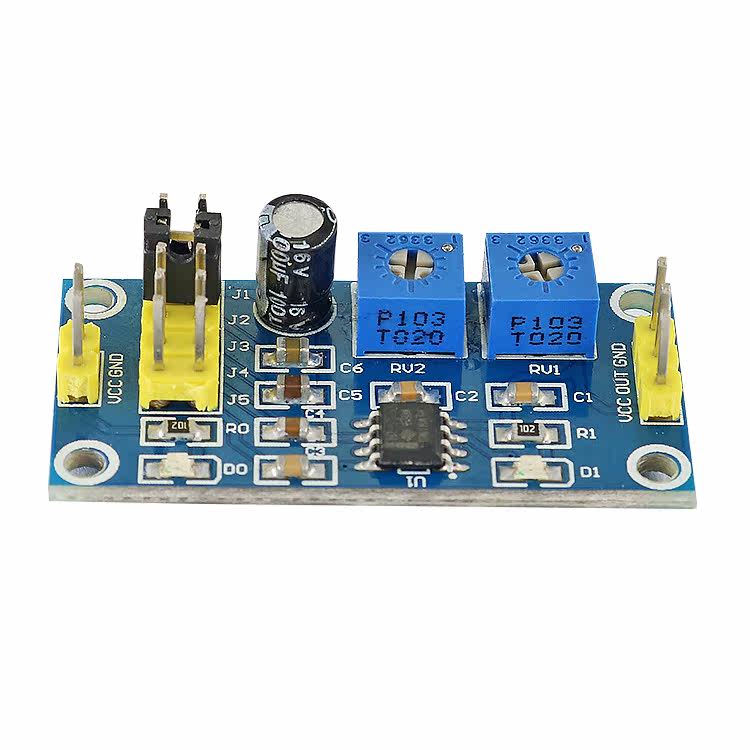

(7) Вход: VCC питания питания питания питания питания питания источника питания Рейнджерс Рейнджер Out - выходной частотный сигнал. РеальностьФотографирование:
