Micro SD-карта модуль интерфейс SPI Mini TF Card Читать и писать FZ-93
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Детское описание:
Этот модуль (адаптер карты microSD) представляет собой модуль считывания и записи Micro SD. Через файловую систему и драйвер интерфейса SPI единая система микрокомпьютера с одной -хип может заполнить файлы на карте MicroSD для чтения и записи.Пользователи Arduino могут использовать библиотеку программ SD Card, которая поставляется с идентификатором Arduino для завершения инициализации и чтения карты
Характеристики модуля следующие:
1. Поддержка Micro SD -карта, карта Micro SDHC (карта с высокой скоростью)
2. Схема преобразования уровня схемы, то есть уровень интерфейса может быть 5 В или 3,3 В
3. Питание и источник питания составляет 4,5 В ~ 5,5 В, плата 3.3 В
4. Интерфейс связи является стандартным интерфейсом SPI
5.4 M2 VINT DESICTION
Параметры интерфейса:
проект | минимальное значение | Типичный | максимальное значение | единица |
Напряжение питания VCC | 4.5 | 5 | 5.5 | V |
Текущий | 0.2 | 80 | 200 | mA |
Уровень интерфейса | 3.3 или 5 | V | ||
Тип карты поддержки | Micro SD -карта (<= 2G), карта Mirco SDHC (<=32G) | ———— | ||
размер | 42X24X12 | mm | ||
масса | 5 | g | ||
Описание интерфейса:

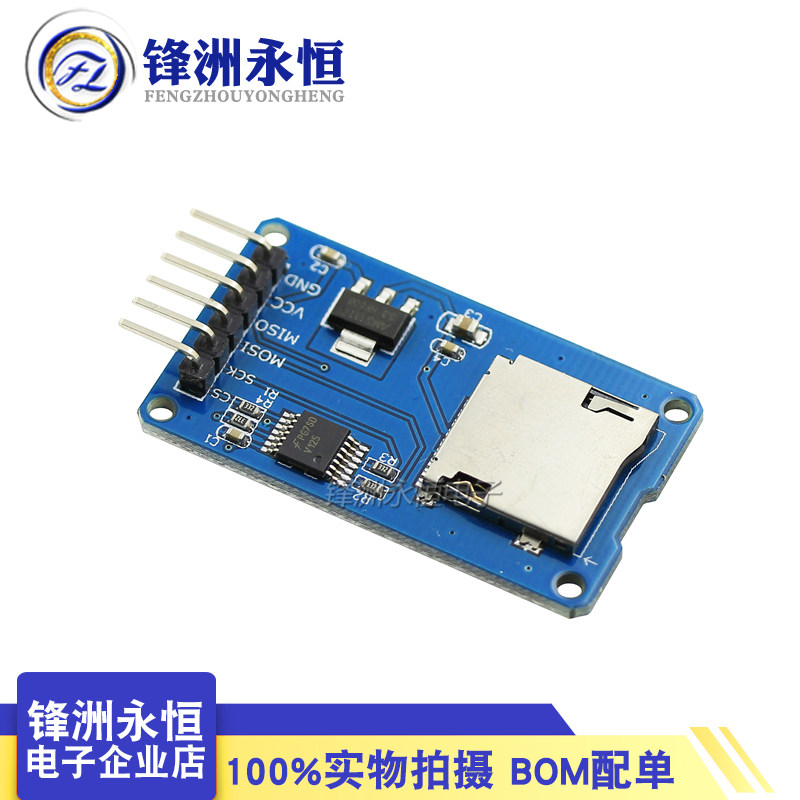

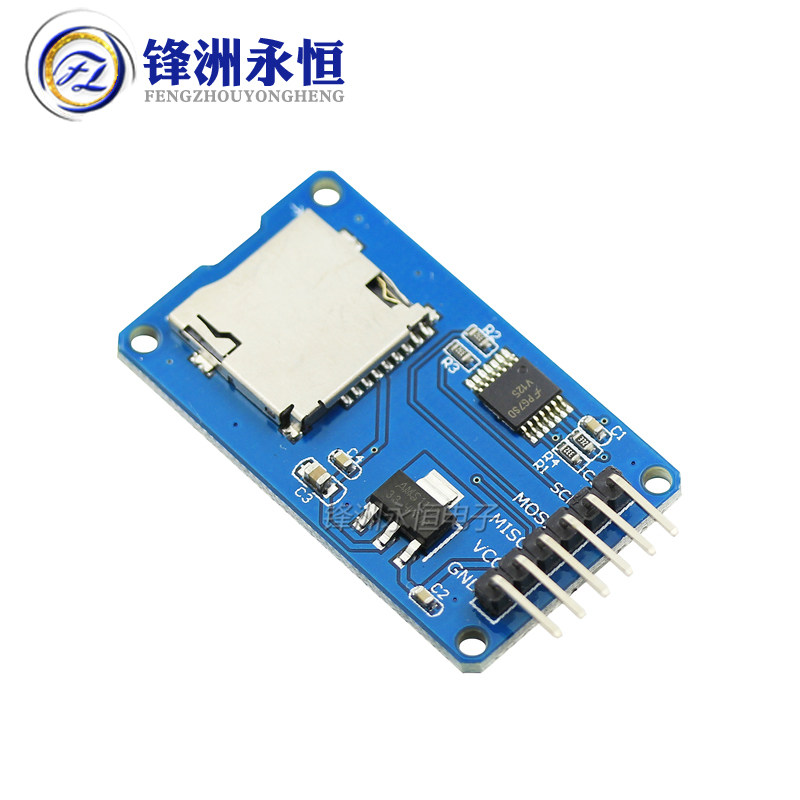

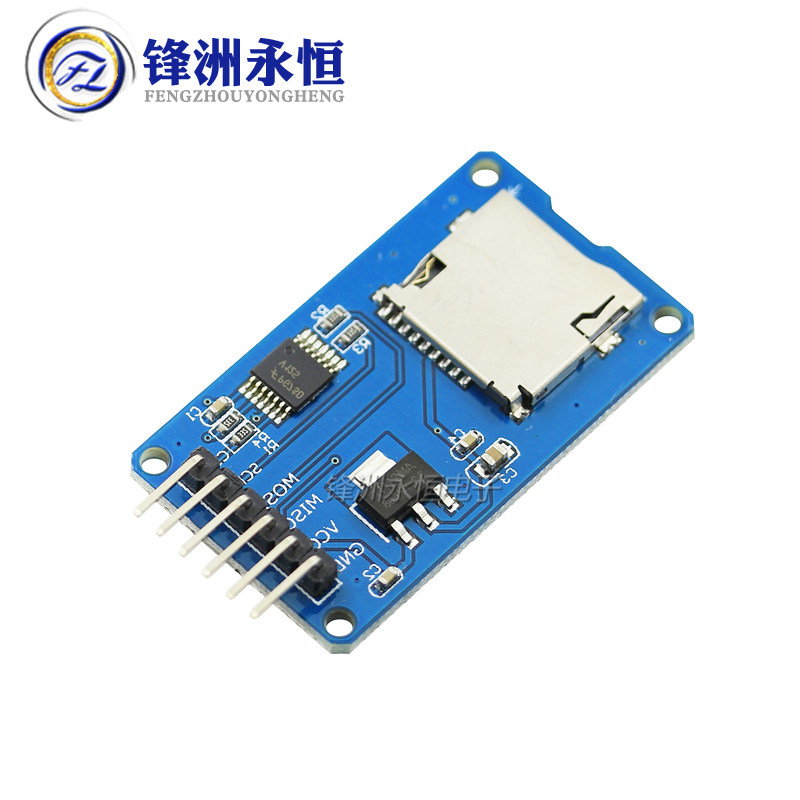

Интерфейс модуля SD Mirco SD показан ниже:

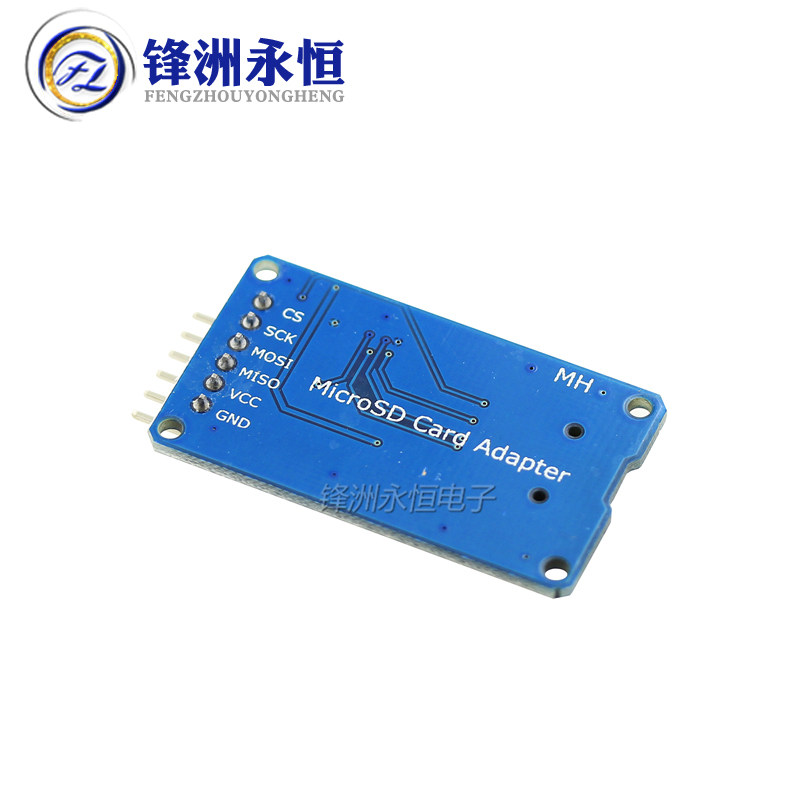

Управление интерфейсом: В общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND - это земля, VCC является источником питания, MISO, MOSI, SCK - шина SPI, CS - это нога SIP;
3.3VСхема регулятора: 3.3 В выхода напряжения напряжения LDO - это чип преобразования уровня, источник питания Micro SD;
Схема преобразования уровня: Сигнал в направлении Micro SD -карты преобразуется в 3,3 В, а сигнал MISO карты MicroSD для управления направлением интерфейса также преобразуется в 3,3 В. Как правило, система микрокомпьютера с одной -хип -хип может считывать сигнал;
Micro SDКарточное сиденье: Это самосваивающее карточное сиденье, которое удобно для карты.
Позиционирование отверстия: 4 М2 -позиционирующие отверстия винта, а апертура составляет 2,2 мм, так что модуль прост в установке и расположении, и достигается комбинация модулей;
Инструкции:
1 Arduino совместим с материнской платой Catduino (если вы не знакомы с оборудованием с открытым исходным кодом, вы можете понять его как одно -кладовую машину Atmega328p, чтобы открыть Отправить доску) и мини -линию USB;
1 модуль Micro SD -карты;
1 Micro SD -карта Samsung 2G;
1АрдуиноБазовый щит платы расширения интерфейса(Внутренняя ссылка)Предметы
Шесть мать -меда, дупун, интерфейс управления для подключения модуля и интерфейс SPI, вызванный базовым щитом;
Экспериментальный шаг:
1. Поместите базовый щит непосредственно на материнскую плату Catduino, чтобы убедиться, что Micro SD -карта отформатировала его в формат FAT16 или FAT32 и вставьте ее в модуль Micro SD.
2. Используйте 6 мать, чтобы подключить модуль Micro SD -карты к интерфейсу SPI базового щита.
Base Shield | Связь | Модуль Micro SD -карты |
GND | черная линия | GND |
VCC | Красная линия | VCC |
MISO | Желтая линия | MISO |
MOSI | белая линия | MOSI |
SCK | зеленая линия | SCK |
D5 | синяя линия | CS |
3. Используйте Mini USB, чтобы подключить Catduino.
4. Связанные программы, написанные Micro SD -картой, могут использовать программу, которая поставляется с Arduino IDE. Каталог
.. arduino-1.0 Библиотеки sd.Откройте Arduino IDE снова, нажмите кнопку «Открыть» в панели инструментов, чтобы открыть подпрограмму кардинфо в SD. Выберите в этом эксперименте.
