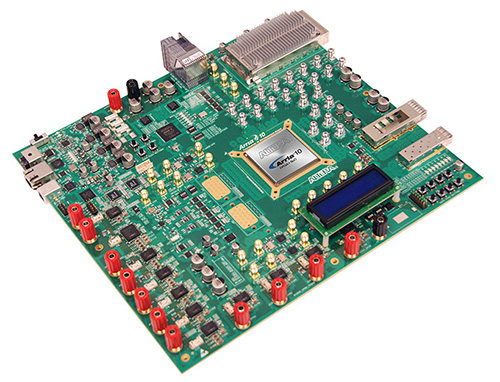

Altera’s Комплект для разработки целостности сигнала трансивера, Arria&рег; 10 GX Edition поможет вам тщательно оценить целостность сигнала трансиверов Arria 10 GX. Этот комплект разработки предоставляет полную среду проектирования, включающую все аппаратное и программное обеспечение, необходимое для того, чтобы начать использовать преимущества производительности и возможностей, доступных в FPGA Arria 10 GX.
With this kit, you can:
- Оцените производительность трансивера от 1 Гбит/с до 17,4 Гбит/с (GX)
- Создавайте и проверяйте шаблоны псевдослучайной двоичной последовательности (PRBS) с помощью простого в использовании графического интерфейса.
- Динамическое изменение дифференциального выходного напряжения (VOD), предыскажения и настроек эквалайзера для оптимизации производительности трансивера для вашего канала.
- Perform jitter analysis
- Проверьте соответствие подключения физического носителя (PMA) PCI Express.®(PCIe®), Gbps Ethernet (GbE), XAUI, CEI-6G, Serial RapidIO®, последовательный цифровой интерфейс высокой четкости (HD-SDI) и другие основные стандарты.
Table 2. Development Kit Contents
| Hardware | Software1 |
|---|---|
|
|
Notes:
- Сначала загрузите и установите установщик комплекта разработки Arria 10 GX FPGA.
- Годовая лицензия на программное обеспечение для проектирования Quartus Prime поставляется с комплектом разработки.
