Модуль связи беспроводного последовательного порта 433 МГц

  Информация: https://pan.baidu.com/s/1rsU5sQZZRxKHvU76S3JuDQ

Внедрение продукции:

XL01-232AP1-это беспроводная передача для интерфейса UART, который может работать в общедоступной частотной полосе частоты 433 МГц.Он может соответствовать европейскому ETSI (EN300-220-1 и EN301-439-3), для удовлетворения требований беспроводного контроля, и не нужно подавать заявку на получение лицензий на использование частоты.
Этот модуль предназначен для беспроводной связи между различными последовательными устройствами, такими как компьютеры, однопроизводительные микрокомпьютеры, различные серийные порты машин и оборудования и т. Д., Которые можно обновить до беспроводных связей непосредственно на исходном подключении и гибкий.
Различные параметры XL01-232AP1, такие как: выходная мощность, серийная скорость, рабочая частота, идентификатор продукта и другие связанные параметры могут быть установлены программным обеспечением.
Большая часть 1000 метров передачи расстояния
Рабочая частота составляет 430-510 МГц (по умолчанию 433 МГц)
Должно быть установлен адрес передачи и прием модуля.
Серийная скорость 1,2K --- 115,2 кбит / с.
Формат данных 8N1, 8E1,8O1
Выходная мощность модуля может быть установлена ​​с 1 дБм /2 дБм /5 дБм /8 дБм /11 дБМ /14 дБМ /17 дБм /20 дБм
Скорость воздуха может быть установлена ​​на 0,5 тыс. 2,4 тыс. 10K 20K 40K 100K 150K 250K


Применение модуля XL01-232AP1
Умные семьи, домашние приложения и системы беспроводной зоны и системы безопасности;
Обработка управления, беспроводное соединение данных, удаленный тест, небольшая беспроводная сеть;
Мониторинг транспортных средств, антиэфт;
Беспроводное измерение, система управления доступом, передача сообщества, тепловой принтер;
Система сбора промышленных данных, сбор биологических сигналов, гидрологический мониторинг погоды;
Автомобиль четыре -колесный позиционирование и т. Д.


Параметры модуля:

Передающий ток

25mA@1dBm,45mA@14dBm,96mA@20dBm

Получение тока

22.5mA

Формат данных интерфейса

8N1/8E1/8O1

Уровень пользовательского интерфейса

TTL(Если вы даже компьютер и т. Д.232Пожалуйста, добавьте серийный порт уровня232Создать схему преобразования)

Рабочая Температура

-30℃~70℃

Работая влажность

10%~90%Относительно влажность, без конденсации

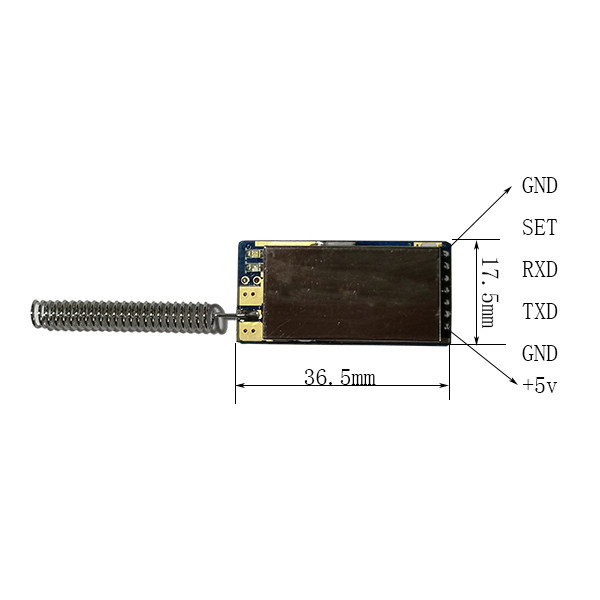

Размеры

17.5mm×36.5mm(Антенна)

Справочное расстояние

800m@0.5kbpsБеспроводная скорость

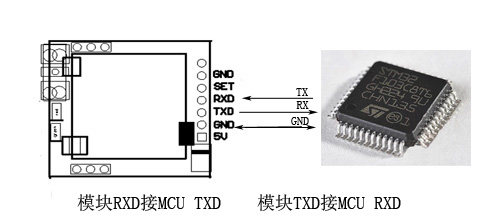

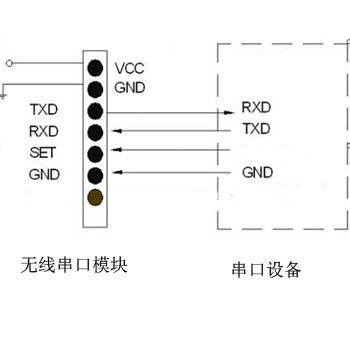

XL01-232AP1 Определение порта и схема схемы подключения

Трубка

определение

иллюстрировать

Уровень

Примечание

1

VCC

Источник питания

+5v

Первая квадратная площадка модуля

2

GND

Земля (отрицательная сила)

GND



3

TXD

Вывод данных модуля

(ВыборRXD)

TTL



4

RXD

Ввод данных модуля

(ВыборTXD)

TTL



5

SET

Низкий при настройке, обычно болтайтесь



При входе в режим настройки потяните этот порт минимум, а зеленый свет яркий в это время.

6

GND

земля

GND



7

NC





Не -кондиционирование





Компьютерный последовательный порт или устройство 232 необходимо добавить с цепью конверсии 232

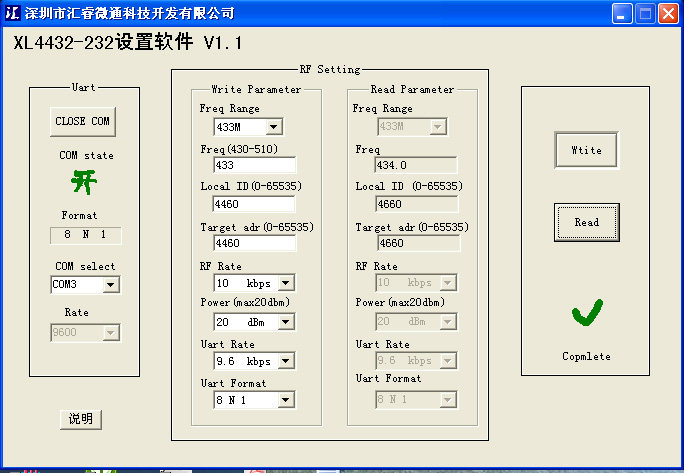

Интерфейс конфигурации параметров модуля



В интерфейсе выше:
Com select: используется для выбора соответствующего Com -порта
Диапазон FREQ: выберите полосу рабочей частоты (модуль по умолчанию до 433).
Local ID  : Установите локальный адрес модуля. Заводское значение по умолчанию — (4460).
Trage adr  : Установите адрес целевого модуля, заводское значение по умолчанию — (4460).
RF Rate   : Установите скорость беспроводной модуляции.Заводская настройка по умолчанию — (10 КБ/с).
Power   :Установить выходную мощность модуля Заводская настройка по умолчанию — (20 дБм).
Uart Rate  :Установить скорость последовательного порта    Заводская настройка (9,6 Кбит/с)
Формат UART: установите формат последовательного порта    Заводская настройка (8N1)
После установки соответствующих параметров нажмите кнопку (Записать) справа. Если вам нужно узнать соответствующие параметры модуля, нажмите кнопку (Читать) справа, и параметры модуля появятся в“Read Parameter”Этот столбец отображается.
Будь то параметры конфигурации мощности всегда быть эффективными.

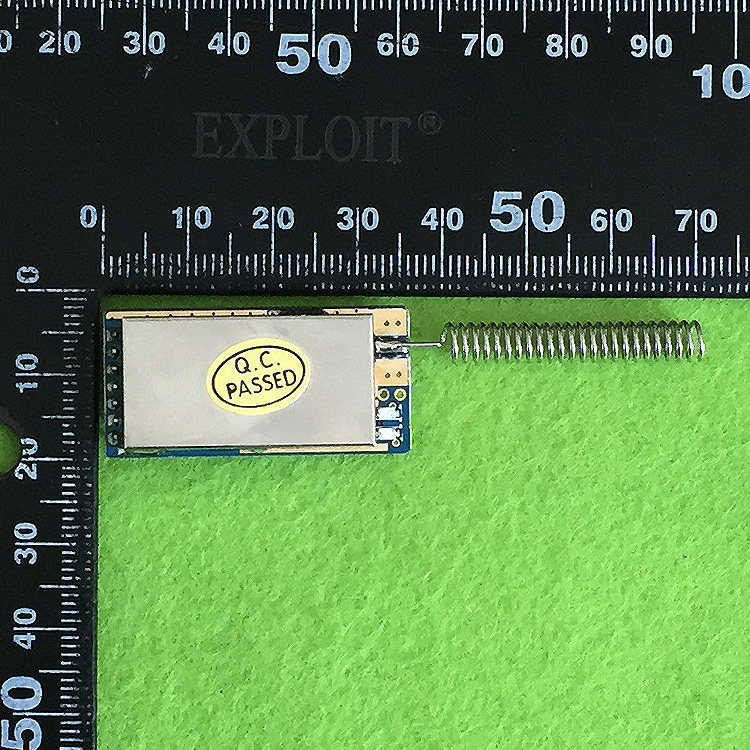

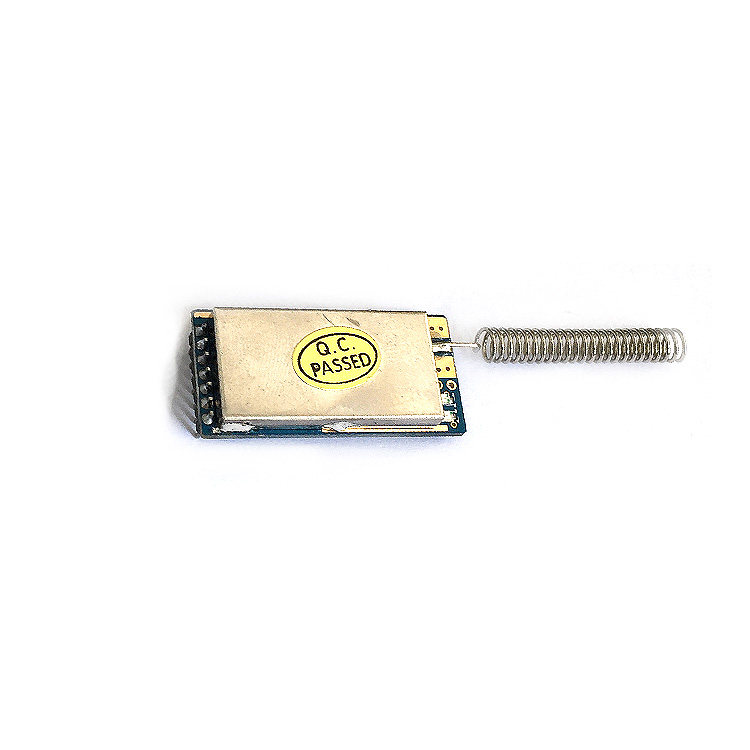

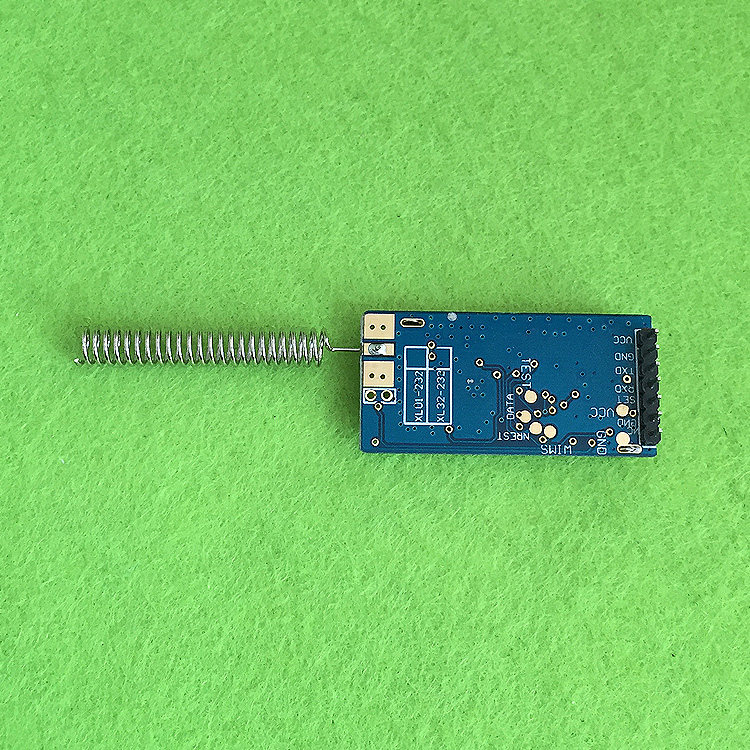

Реальная съемка:
