Микроволновый доплеровский беспроводной x -полоса

Цена: 144руб.    (¥6.8)
Артикул: 535421584988

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信德电子 各种电子元件 单片机 学习板 模块 电子 五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥7.17152руб.
¥8.3176руб.
¥20.18427руб.
¥0.920руб.

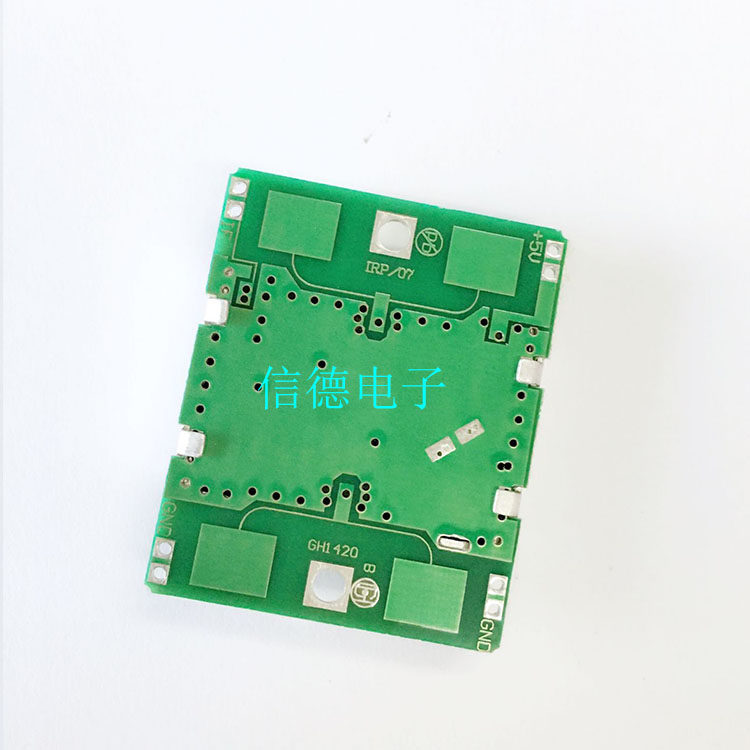

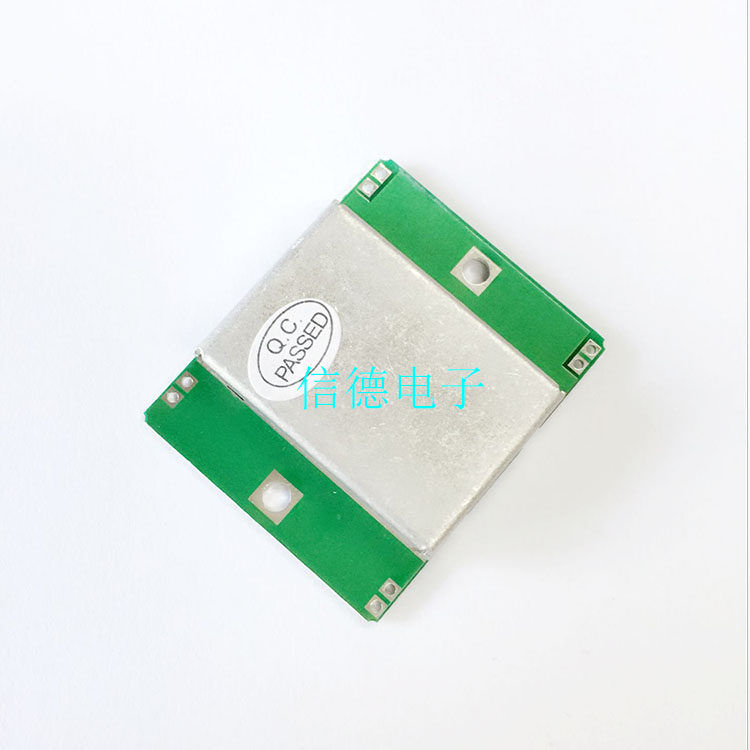

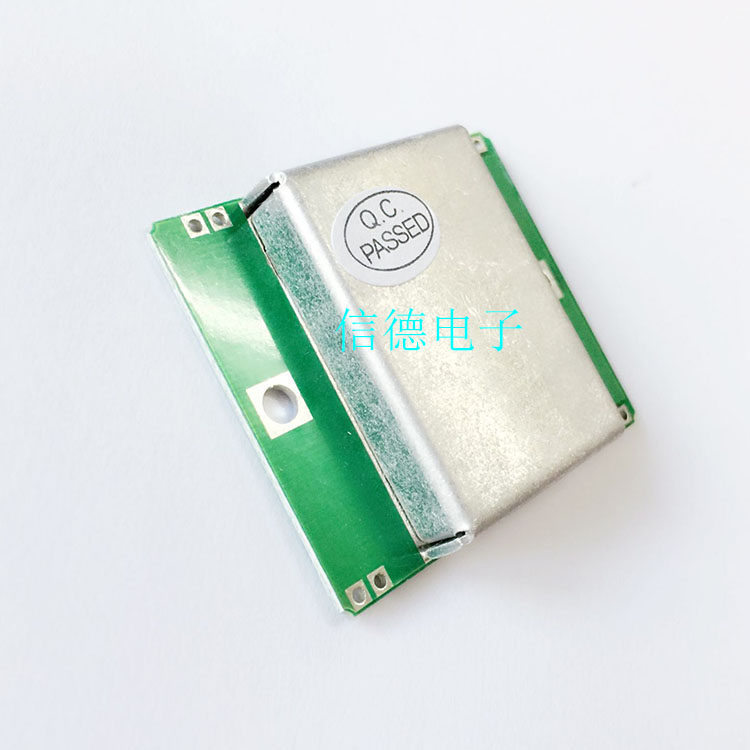

HB100Руководство по инструкции по микроволновому модулю

Уважать

Пожалуйста, используйте этот продукт правильно в условиях, что эти инструкции ограничены и разрешены.Не существует особой ситуации, которая не может быть разрушительной и экстремальной толерантностью.



Примечание сварки: Пожалуйста, используйте пайку с низким напряжением для сварного и надежного железа на землю.Пересечение





============================================================================

HB100Микроволновый модульЭто использовать допплеровский радар(Doppler Radar)Объект микроволнового движения, разработанный принципом, в основном используется в автоматическом переключателе управления двери, системе предотвращения безопасности иATMАвтоматическая система управления видео, автоматическая машина для автоматического сигнала и другие места для автоматических машин снятия сред.HB100Стандартизированный10.525GHzДопплеровский детектор доплеровского радара3, Сильная способность к частотному интерференции;20рисСущность



Введение в принцип допплера: Теория допплера основана на времени.Если положение объекта, встречаемого радиоволной, фиксирована, частота рефлекторной волны должна быть равна частоте передающей волны.Если объект движется в направлении запуска, волны отражения будут сжаты, то есть частота волны отражения будет увеличиваться;

Микроволновый детектор, разработанный в соответствии с принципом допплераFETсерединаDROИсточник микроволнового шока (10.525GHz), Распределение питания, запуск антенны, получение антенны, миксера, детектора и других цепей (на фото2К.Запуск антенны фиксируется наружу для запуска микроволновой печи.





                 Микроволновая печь должна быть диаграммой





использовать10.525GHzПо сравнению с использованием волн с более низкой частотной полосой, микроволны имеют следующие преимущества:1Микроволновая антенна имеет хорошую ориентацию при запуске, поэтому легко контролировать объем микроволнового зонда.2Микроволновая печь с большей вероятностью будет ослаблена, поглощена и отражается во время процесса передачи.



питаться от:ДаватьHB100Питание имеет непрерывный источник питания постоянного тока (CW) Режим и источник питания импульса (PW) Два типа:HB100Адаптироваться к диапазону напряжений5V±5%Питание в непрерывном округе Колумбия (CW) Типичный ток при работе в режиме35mA(Типичное значение).Импульс с низким соотношением питания с импульсом с низким уровнем коэффициента(PW)При работе в режиме порекомендуйте этоHB100поставлять5VШирина пульса5μs~30μsМежду (типичное значение20μs), Частота2~4kHz(Типичное значение2.0kHz) Пульс питания.3~10Средний ток % питания импульса рабочего цикла составляет1.2mA~4mAСущность

Импульсное напряжение питания должно быть в4.75V~5.25VМежду ними плоскостность в верхней части импульса повлияет наHB100Детективная способность.Напряжение питания превышает5.25VВ то же время его надежность будет снижена и может вызвать радиочастотный выход и постоянный ущерб схеме за пределами номинальной частоты.



Радиочастотный выход: Во всех рекомендуемых рабочих режиме,HB100Радиочастотная мощность мощности очень низкая, и она работает в рамках безопасности, которая не наносит никакого вреда человеческому телу.Питание в непрерывном округе Колумбия (CW) При работе в режиме общая выходная мощность меньше, чем15mWСущностьВыходная плотность мощности находится в5mmМесто1mW/cm2,1mМесто0.72μW/cm2СущностьБыть в5Когда режим источника питания импульса % занимает соотношение обязательств, плотность мощности уменьшается до50μW/cm2и0.036μW/cm2Сущность



IFВыход: Когда объект находится вHB100Эффективный диапазон обнаружения находится внутри1m/sСкорость скорости относится кПоверхность антенны HB100(Сторона неалюминиевого щита -это поверхность антенны)При перемещении радиала,HB100изIFВыход72Hz/ s,IFЧастота выходного пульса становится аналогичной линейной зависимости с относительно радиальной скоростью движения объекта.IFВыходная амплитуда связана с размером и расстоянием объекта.70kg,высота170cmТестер - расстояниеHB100 1mБыть1m/sСкорость скорости относится кHB100При перемещении радиала,IFВыход5mV,72Hz/sСильмон сигнал,IFВыходная амплитуда аналогична квадрату, похожим на квадрат.



Уведомление: 1. Область обнаружения зависит от отражения и размера цели и соотношения сигнала -noise.









Простое суждение об ошибках:HB100изIFЛегко проникнуть при сварке вывода и измерено с помощью диодного файла универсального счетчикаIFверноGNDиGNDверноIFПадение давления, нормальное время (VIF-GNDVGND-IF)0.25Vо.



                  HB100Таблица параметров







                                  Схематическая диаграммаPWМетод питания

На рисункеVDD=10~18VDC,VCC=5VDCОтрегулировать потенциометр, который может отрегулировать расстояние обнаружения от3m~25mПолем



                         Принципная диаграмма 2PWМетод источника питания 2





  CWСпособ питания



Приложение экземпляр два:Автоматоматический сигнальный переключатель

   Эта схема имеет более сильную анти -интерфейсную способность и больший диапазон регулировки.
Краткое описание: Рисунок выше представляет собой полную схему применения.E9 является компаратором, состоящим из LM324 C и окружающих связанных элементов, которые используют схему с низким уровнем усилителя, состоящую из LM324 A, B и окружающих компонентов.Считается, что сеть фильтров с низким частотом, состоящая из C9-C12, R32-R35, разделена на сигналы промышленных частотных помех.Задержка схема, состоящая из U3A, гарантирует, что объекты, которые, как обнаружили объекта, имеют значительный выход.Первая схема усиления уровня, состоящая из U1A и связанных компонентов, его усиление A1A≈ R30/R31 = 375/473 = 78,7; Усилитель второго уровня состоит из U1B и связанных с ними схем, усиливающее усиление A1B&Asymp; R36/(R35+R34) = 475/943 = 50; усиление двухверового увеличения составляет a = 78,7&Раз; 50 = 3935, что составляет 36 дБ.Кораптор напряжения, состоящий из U1C и R39, R40, P2 и E12, преобразует сигнал, увеличенный на переднюю стадию в импульсный сигнал, а затем задержка схема, состоящая из U3A, и связанные с ними компоненты задерживаются.
Регулировка P2 может изменить размер расстояния обнаружения, изменить размер R41, E13 и R42 может регулировать длину времени выходного времени.
