ARM STM32 Правление разработчиков малая система STM32F103RCT6/RBT6 Совет по разработке 51 AVR
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка: https://pan.baidu.com/s/1BtojwrO0Tqx-bbRDJBo4jg Код извлечения: s34q
Плата разработки STM32F103RCT6, плата ARM начального уровня!
Многие покупатели неясны в отношении RBT6 RCT6 баллов. Фактически, порт IO точно такой же
RBT6-FLASH 128K RAM 20K
RCT6-FLASH 256K RAM 48K
Наш магазин по умолчанию отправляет FLASH STM32F103RCT6 большой емкости, что удобно для отладки более сложных программ, требующих большого количества мест FLASH. Если вам нужна микросхема малой емкости (RBT6), свяжитесь с магазином.

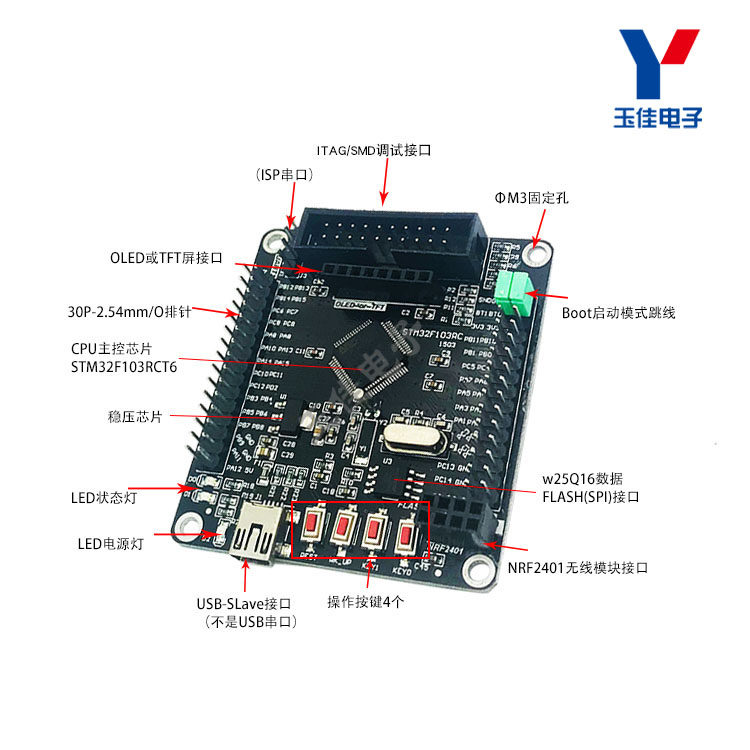

Аппаратные ресурсы:
1. STM32F103RCT6, TQFP64, Flash: 256K, RAM: 48K
2. Один стандартный порт загрузки JTAG/SWD.
3. Индикатор мощности
4. Два света индикатора состояния
5. Флэш -чип SPI, W25X16, емкость 2M BYTE
6. Интерфейс модуля экрана OLED.
7. Все интерфейсы miniusb, вы можете включить системную версию, зарезервировать функции USB -связи
8. Интерфейс конфигурации режима запуска
9. Кварцевый генератор 32,768 для встроенного RTC или калибровки.
10. Интерфейс модуля беспроводной связи 2,4G (NRF24L01).

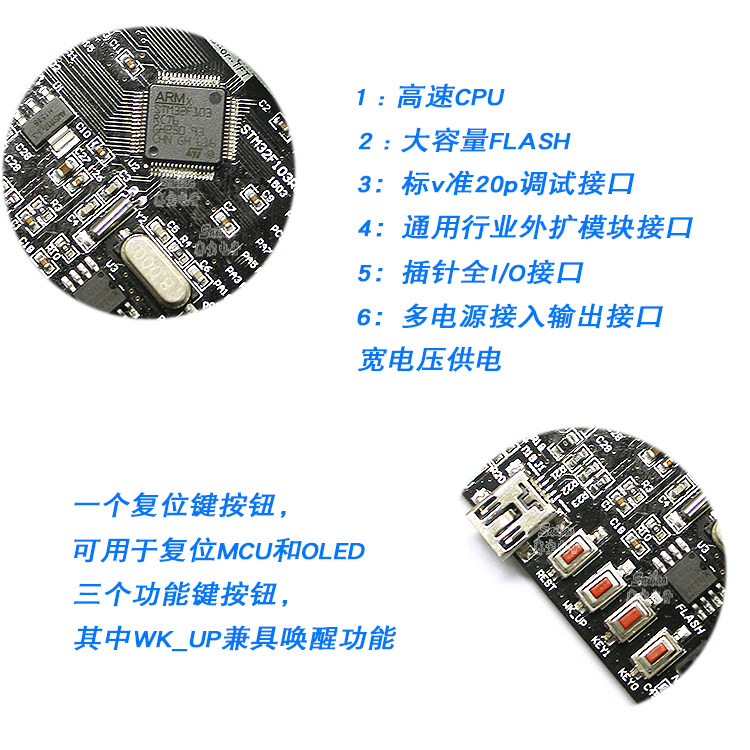

11. Одна кнопка сброса, которая может быть использована для сброса MCU и OLED
12. Три функциональных клавиша, где WK_UP имеет обе функции пробуждения
13. Кварцевый генератор 8M (до 72M через внутреннюю PLL чипа)
14. Микросхема стабилизации напряжения LM1117-3,3 В, обеспечивающая максимальный ток 800 мА.
15. Печковая обработка расширения порта 13x2 Дорога +2 Дорога
16. Интерфейс загрузки последовательного порта зарезервирован для облегчения подключения к плате разработки 5 В. Программы можно загружать через последовательный порт.
17, 4 недели 4 3,5 мм отверстия позиционирования

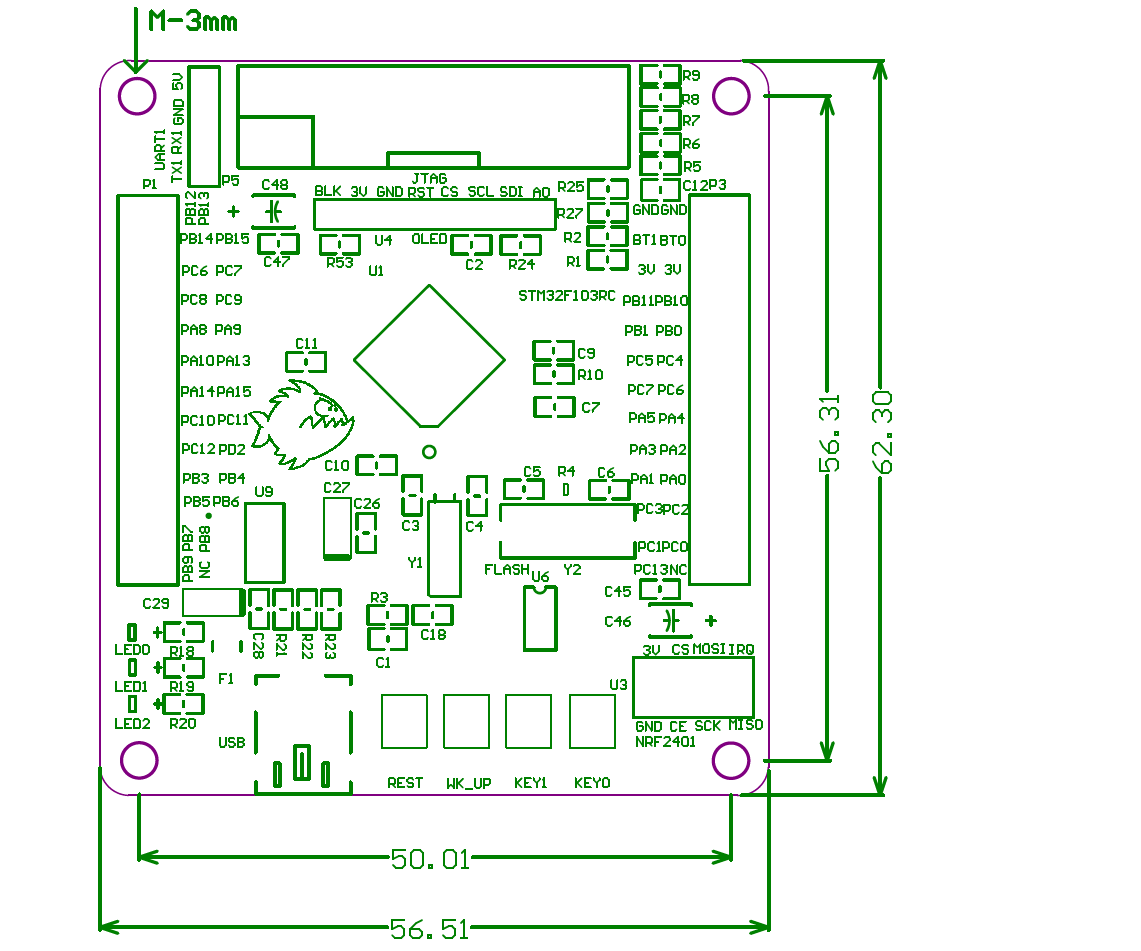

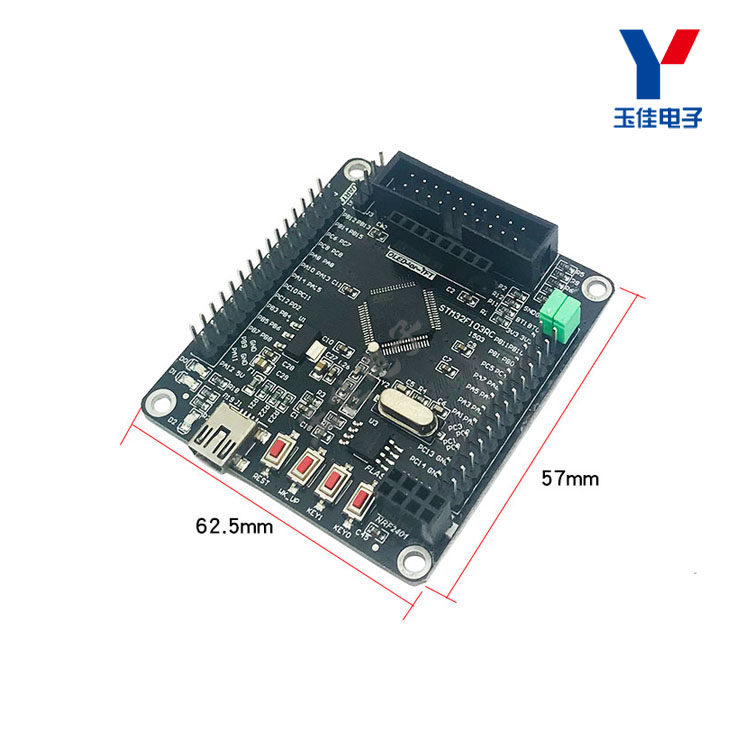

18. Размер: 56x62 мм
Инструмент моделирования отладки: У платы нет функции загрузки. Если вы не загружаете строку, моделирование устройства и другие инструменты, рекомендуется купить модуль USB -TTL или Jlink, Ulink2 и другие инструменты.
Ресурсы программного обеспечения:
1. MDK Keil Arm Software
2. Поддержка программ Test Sample C C программы
3. Поддержка информации о чипах
4. Схема
5. Используйте инструкции
6. Дополнительные учебные материалы

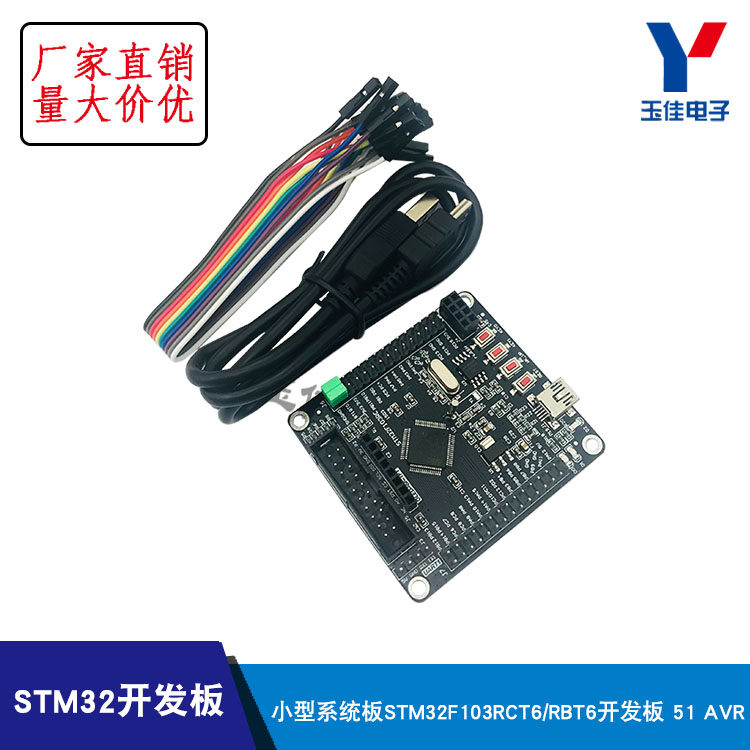

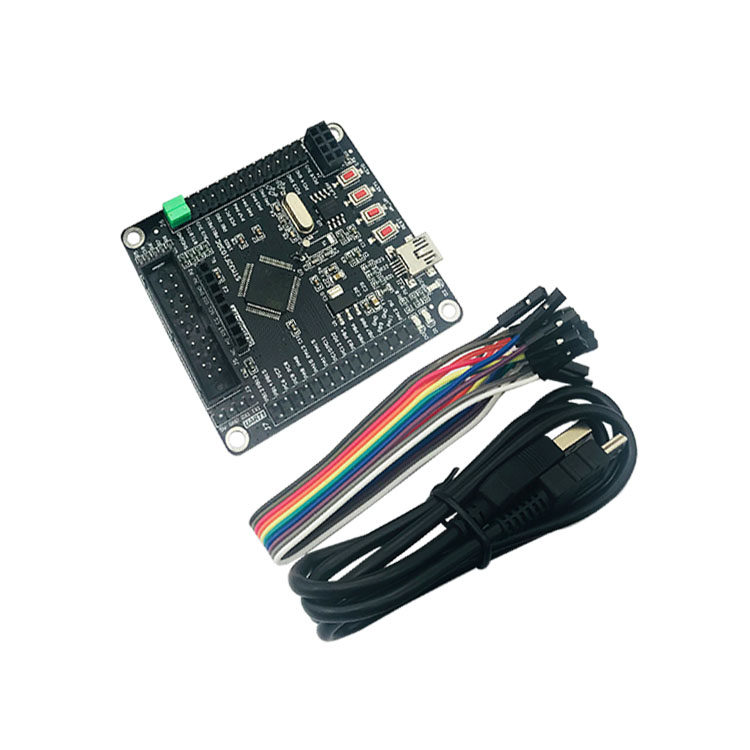

Список доставки:
1. Системная плата STM32F103RCT6.   1
2. Кабель мини-USB источника питания.   1
3. Расширение функций и подключение к линии DuPont.
Примечание. После того, как доска была строго протестирована до выхода завода, был загружен процесс мерцания светодиодного света.
