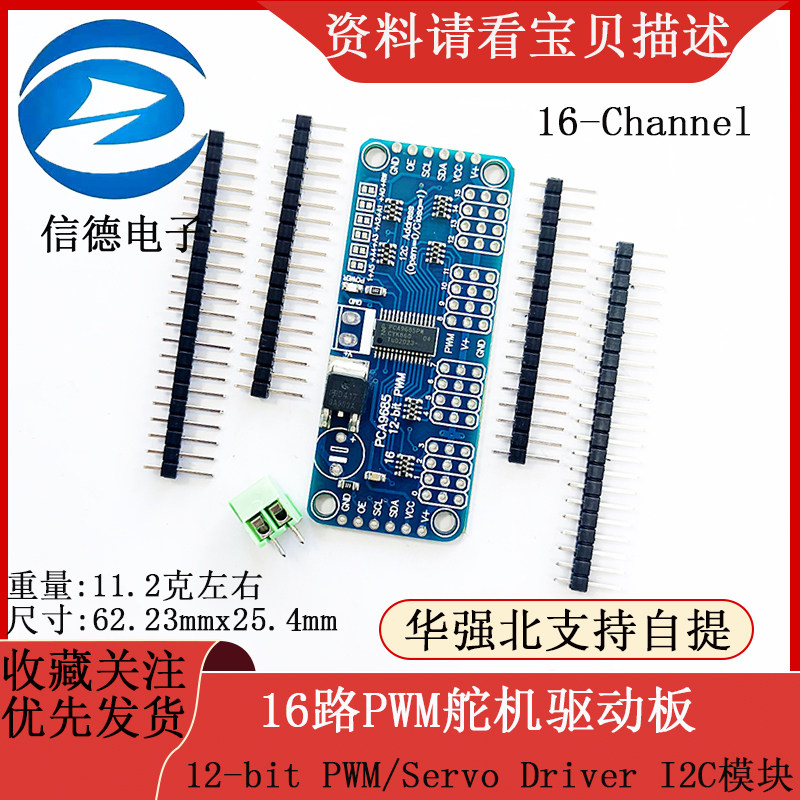

16-канальный 12-битный модуль драйвера PWM/сервопривода I2C
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
16 модуль рулевого шестеренного привода рулевого управления, один водитель 16 рулевого управления, вы можете быть роботом и пауком!ПересечениеПересечение
Скачать:http://yunpan.taobao.com/s/2TdzeoDjsNB
Характеристики модуля:
1. Вход I2C, управление 16 -минутным выходом, может быть 16 рулевого управления
Во -вторых, максимум входов в систему источника питания.
В-третьих, логический сигнал и логический источник питания самостоятельно вывод 3-5 В
В-четвертых, частота 40-1000 Гц
В -пятых, количество каналов: 16 каналов
Шесть, резолюция: 12 битов
7. Размер: 62,23 мм х 25,4 мм
8. Отверстие для позиционирования: 55,88 мм x 19,05 мм Диаметр пор 3 мм
Девять, могут предоставить файлы библиотеки Arduino, включая рутину Arduino.
10. Планистые штифты и доставка проводных терминалов, пользователи, сварные в соответствии с их собственными потребностями.
DESCRIPTION
Вы хотите сделать крутой робот, может быть, шестнадцатеричный ход, или, может быть, просто произведение искусства с большим количеством движущихся частей. ШИОНЕВЫЕ ВЫХОДЫ!
Когда мы увидели этот чип, мы быстро поняли, какое это будет отличное дополнение. Используя только два контакта, управляйте 16-й сериосновными выходами. Вы даже можете поднять 62 прорыва для управления до 992 выходов ШИМ (что нам нравится с тех пор, как это с тех пор)
- Это-39;
- Он соответствует 5 В, что означает, что вы можете управлять им из микроконтроллера 3,3 В и по -прежнему безопасно приводить до 6 В.
- 6 Адрес Выберите булавки, чтобы вы могли подключить до 62 TheDese на одной шине I2C, топал из 992 выходов -That '
- Регулируемая частота ШИМ до 1,6 кГц
- 12 -бит разрешения для каждой сервисной службы, эта встреча 4US, разрешение на скорость обновления 60 Гц.
- Конфигурируемый вывод нажатия или открытого дрэна
- Вывод включить PIN -код быстро отключить все выходы
Мы завершили этот прекрасный чип в перерыв
- Блок терминала для ввода питания (или вы можете использовать 0.1" breakouts on the side)
- Защита от обратной полярности на входе клеммного блока
- Green power-good LED
- 3 контакта в группах по 4, так что вы можете подключить 16 сервисовslightly wider than 0.1"Таким образом, вы можете сложить только 4 рядом друг с другом на 0,1" header
- "Chain-able" design
- Место для размещения большого конденсатора на линии V+ (если вам нужно)
- Резисторы серии 220 Ом на всех выходных линиях, чтобы защитить их, и для того, чтобы привести светодиоды
- Паяные прыжки для 6 -х поступателей выбора булавок
