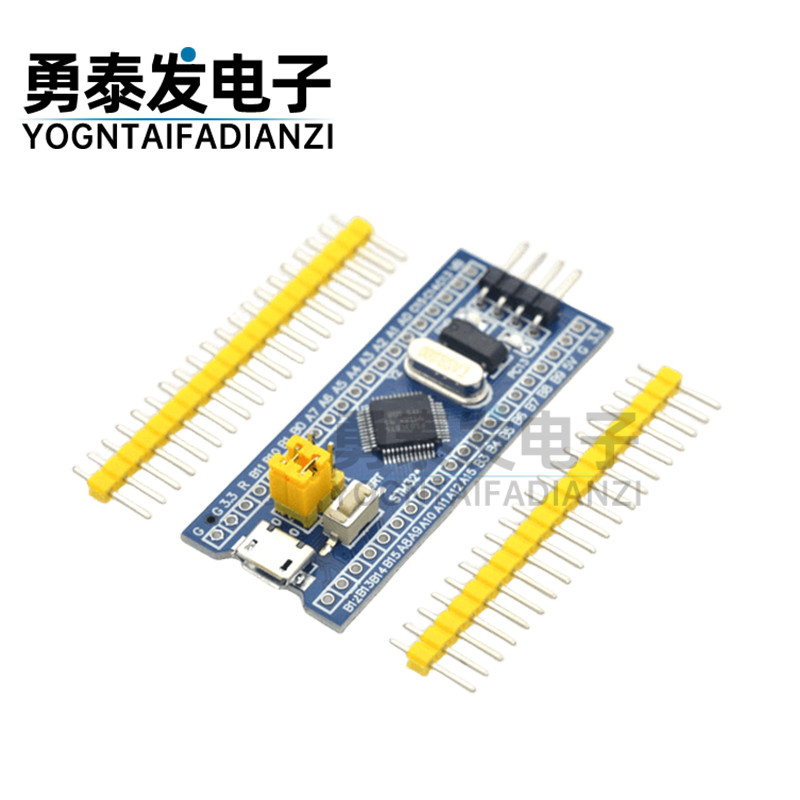

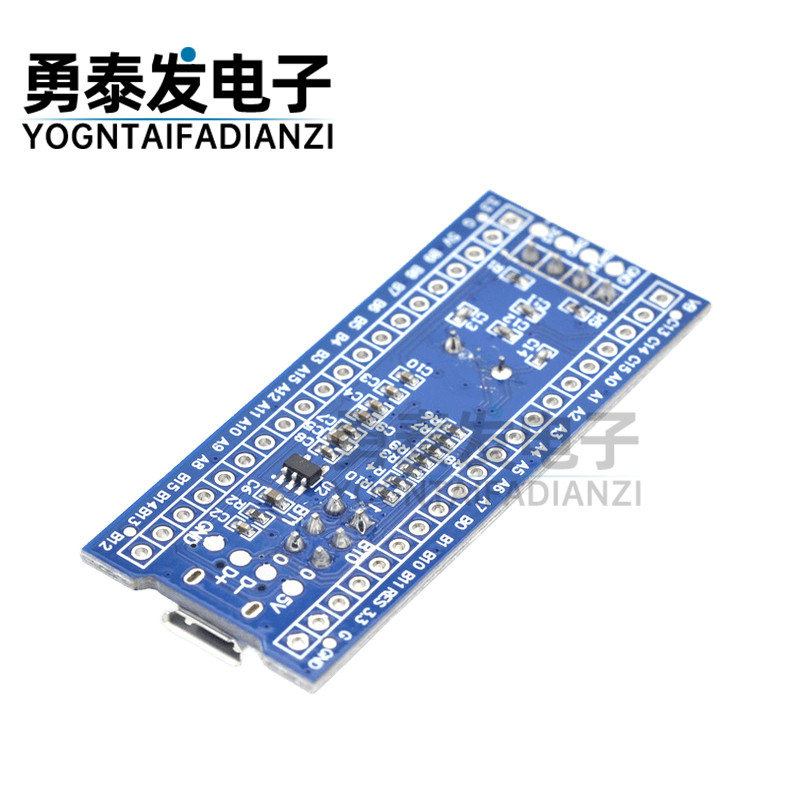

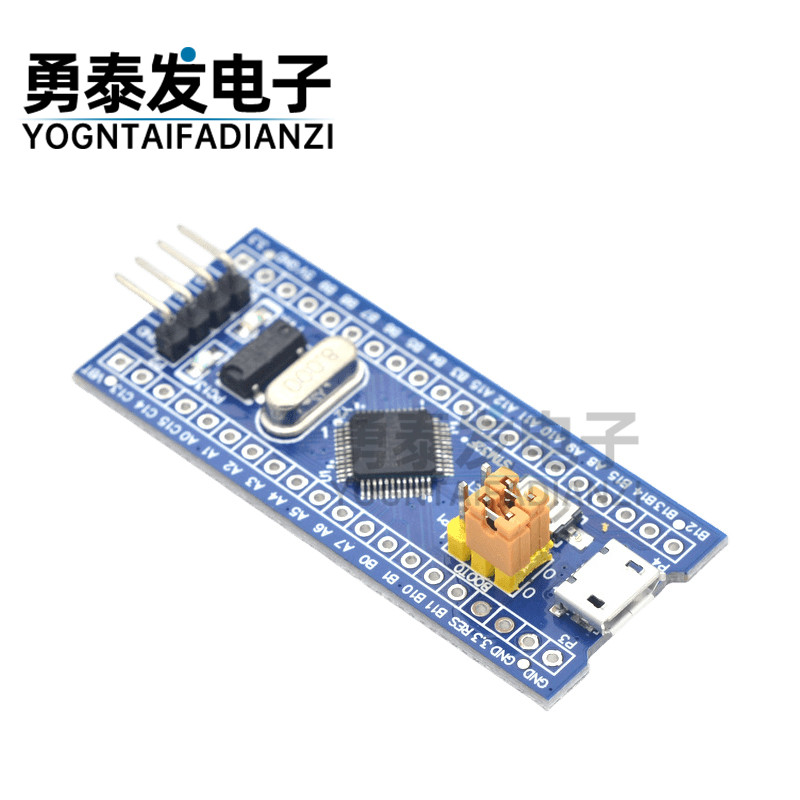

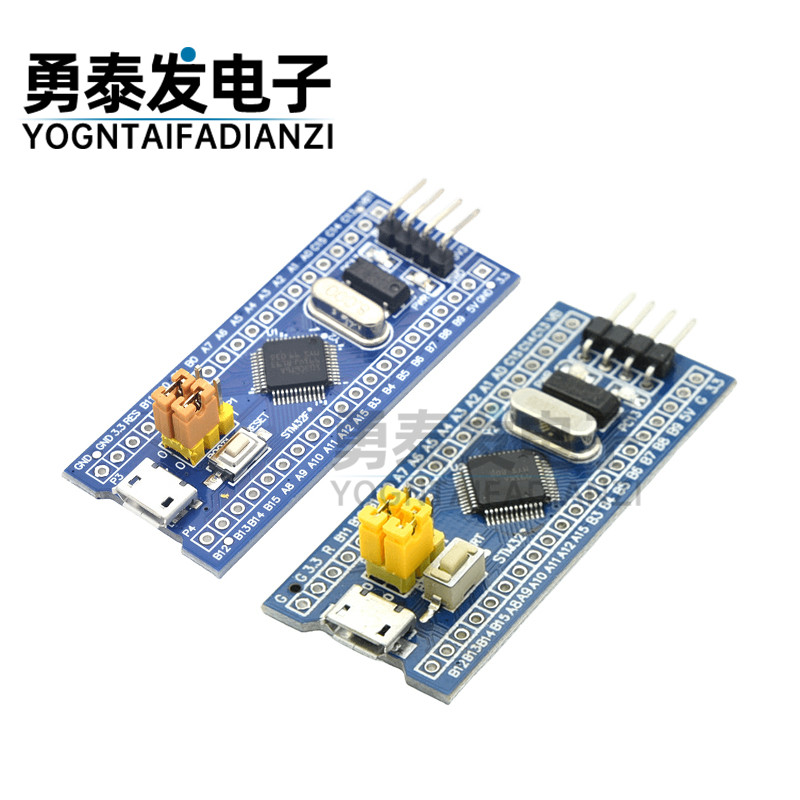

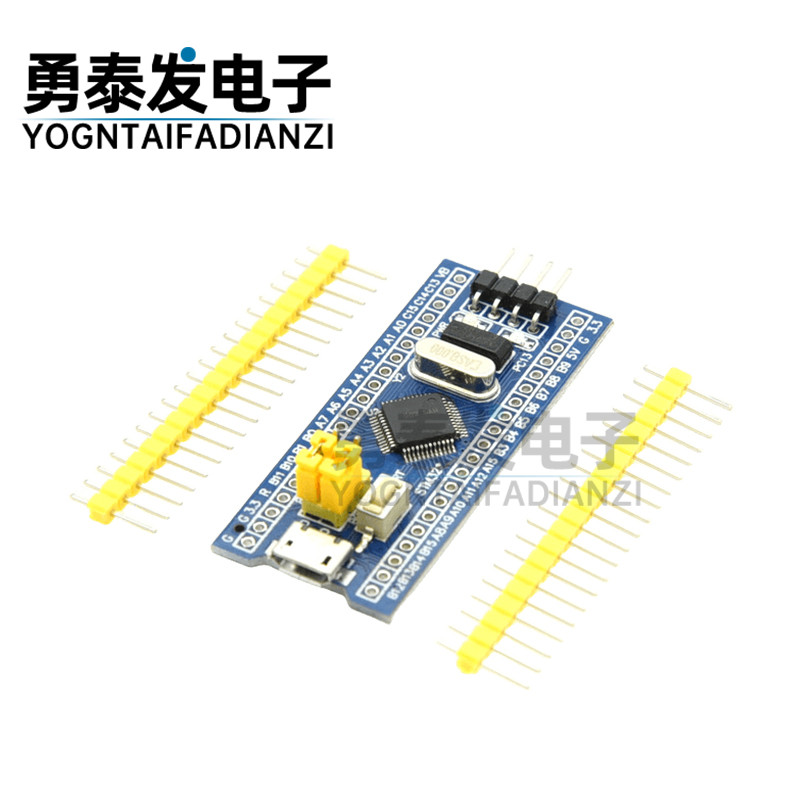

STM32F103C8T6/C6T6 системная плата основная плата микроконтроллера STM32 ARM

Цена: 165-199руб.    (¥4.11)
Артикул: 530570744406
Доставка по Китаю (НЕ включена в цену):
43 руб. (¥2)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:勇泰发电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.286руб.
¥3.4273руб.
¥21444руб.
¥3.779руб.
  • Информация о товаре
  • Фотографии
Цвет: CH32F103C8T6 HomeNIC, STM32F103C8T6 Чип, STM32F103C6T6 Совет по развитию, STM32F103C8T6 Импорт, STM32F103C8T6 Import Chip

STM32F103C6T6Сравнивать STM32F103C8T6Половина емкости - это наполовину другие выступления одинаковы



Внутренняя система CKS: CKS32F103C8T6 System Poard

Onemic ST: STM32F103C8T6 Системная плата Однопроизводительная плата микрокомпьютера STM32 ARM

Справочные материалы: https://pan.baidu.com/s/1hrGMLA8



CH Чип версии данных сетевой диск ссылка:
https://pan.baidu.com/s/10knwt3hn6p55jekwtgu18g код извлечения: i32s



Ссылка на диск Data Version ST CHIP:

https://pan.baidu.com/s/1idklzs7pjtxzuqtzr6hiea Код экстракта: D7Z3



STM32 ВВЕДЕНИЕ ТУДУКЦИОННЫЕ ВИДЕО!

https://www.bilibili.com/video/bv1th411z7sn/?spm_id_from=333.337.search-card.all.click



Учебное пособие по введению STM32 (Скачать случай с информацией об обучении)
 https://pan.baidu.com/s/1sman3tkcaceryyocjazw код экстракта: 8889



 Информация о фишках бренда St:

Ссылка: https://pan.baidu.com/s/1mevmfbthn6onfieo-h2w?

Информация о фишках бренда Ch:

Ссылка: https://pan.baidu.com/s/1nijgcpe1yxmmc9lxj4ahlg?pwd=8quk

Версия чипа CH описан ниже:


CH32F103C8T6Чип, который совместим с чипами серии STM32F103C8T6.Увеличить функцию USB, есть 2 USB, хост, устройство, более сильная функция и более низкая стоимость.Тем не менее, совместимость алгоритма загрузки Flash отличается от внутреннего загрузчика и компании ST. Он не может использовать программное обеспечение для загрузки ST, но официальная загрузка программного обеспечения также очень удобна.Вы можете использовать последовательный порт и USB. Метод USB быстрее и не нуждается в разработке дополнительного загрузчика.





Для конкретных параметров чипа, пожалуйста, обратитесь к официальному руководству по данным и Руководству по применению в пакете данных.Следующее в основном представляет следующие три режима загрузки.(Для получения подробной информации, пожалуйста, обратитесь к инструкциям приложения)

один,STLINKскачать(существоватьkeilСкачать в проекте)

  • Скачать с серийным портом

Аппаратное соединение: (Использование модуля последовательного порта)

RxdПересечение>A9
Txd---->A10
GND ——>G
VCC ———>3.3

  • HUSBскачать(Нет дополнительного загрузчика, кабель данных можно загрузитьПолем

CH32F103 имеет 2 порта USB, один - это USB -хост, а другой - устройство USB.Соответствующие трубки ноги:
       HUSB: PB7------>D+
                     PB6------>D-
       USB:    PA12----->D+
                     PA11----->D-

Программное обеспечение загружается и используется по умолчаниюHUSBСледовательно, до тех пор, пока кабель данных напрямую подключен к задней части платыHUSBРот в порядке.



Версия ST Chip Следующее описание:

Основной чип STM32F103C8T6Когда совет по разработке покидает завод, программа испытаний сжигается заранее. После электричества светодиодный свет будет равномерно мигать, чтобы определить, работает ли совет по разработке должным образом.

lЯдро:ARM 32 ПозицияCortex™-M3 CPU

- - - - -72MHzрабочая частота

和 Метод размножения и снятия оборудования для одного цикла

lПамять

Вбок64Kили128KПамять программы программы флэш -памяти байтов

- - - -20KБайтSRAM

lЧасы, сброс и управление питанием

Мрачный 2.0~3.6Питание и питаниеI/OШтифт

- - - -/Выключение(POR/PDR), Программируемый мониторинг напряженияустройство(PVD)

Мрачный 4~16MHzХрустальный генератор

校 Встроен в установке заводской корректировки8MHzизRCГенератор

的 Встроенная калибровка ремней ремня40kHzизRCГенератор

- - -CPUЧасыPLL

- Принесение калибровочной функции32kHz RTCГенератор

lНизкое энергопотребление

Сон, остановка и режим ожидания

Мрачный V BAT дляRTCИ резервировать источник питания регистрации

l2 индивидуальный12 Забрать цифровой конвертер,1us Время преобразования(Диверт16индивидуальный

- Диапазон конверсии:0к3.6V

功能 Функция двойной выборки и обслуживания

- Датчик температуры

lDMA :

Мрачный 7рядDMAКонтроллер

时 Поддержка периферийных устройств: таймер,ADC,SPI,I 2 CиUSART

lДиверт80 БыстрыйI/O порт

Мрачный 26/37/51/80индивидуальныйI/OРот, всеI/OРот можно показать16Внешнее прерывание; почти все порты можно терпеть5VписьмоЧисло

lРежим отладки

试 Серийная одиночная отладка(SWD)иJTAGинтерфейс

l Диверт7 Таймер

Мрачный 3индивидуальный16Питцер таймер, как до каждого таймера4Использовать дляВходной захват/Выходное сравнение/PWMИли канал для подсчета пульсаИ инкрементный вход энкодера

Мрачный 1индивидуальный16Первоначально контролируемый контроль региона и аварийные тормоза для двигателейконтрольPWMУсовершенствованный таймер управления

Мрачный 2Один часы Timer Dog(Независимый тип окна)

- Системный таймер времени:24Самоубтрективный счетчик

lДиверт9 Индивидуальный интерфейс связи

- - 达 -2индивидуальныйI 2 Cинтерфейс(поддерживатьSMBus/PMBus)

- - 达 -3индивидуальныйUSARTинтерфейс(поддерживатьISO7816интерфейс,

LIN,IrDAУправление управлением интерфейсом и модуляцией)

 Диверт2индивидуальныйSPIинтерфейс(18MБит/Второй)

Мрачный CANинтерфейс(2.0B инициатива)

Мрачный USB 2.0Полный -скорость интерфейса

lCRC Рассчитать единицу,96 Единственный код чипа бита



Схема принципа ST Chip

Принцип принципиальной диаграммы CH Chip



Размеры







STM32F103C8T6 Минимальная плата Системной платы 64KFLASH20KRAM

STM32F103C6T6 Минимальная плата Системной платы 32KFLASH10KRAM

STM32FEBKCC6T6 Минимальная плата Системной платы 32KFLASH10KRAM
