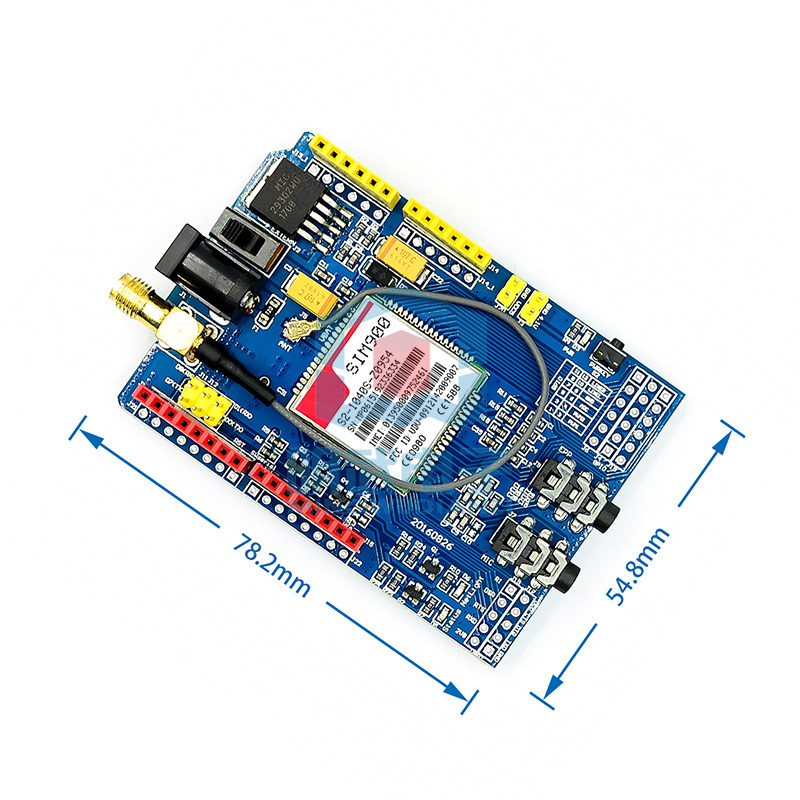

Модуль SIM900 4 Частота \ Development Poard \ GSM \ GPRRS \ SMS \ Беспроводные данные Super TC35I
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
GPRS ShieldПлата расширения имеет последовательный порт.GSM/GPRSБеспроводной модуль.могу научитьсяGSM/GPRSРазработка мобильных телефонов, разработка оборудования дистанционного управления, считывание показаний беспроводных счетчиков, умная бытовая техника, управление на сверхдальних расстояниях и т. д.
GPRS Shield 100%Совместим со всеми стандартамиArduinoдоска разработки.GPRS Shieldэто4ЧастыйGPRS/GSMмодуль, также поддерживает4стандартный диапазон частот850 / 900/ 1800 / 1900 MHz, применимый к отечественным и зарубежным странам, может быть отправленSMSСМС, телефонный звонок,GPRSи другие функции, которые есть у всех мобильных телефонов.
ПРИМЕЧАНИЕ.Это новая версия (64Mверсия), поддерживает SMS и MMS, старая версия поддерживает только SMS.
Никакого увеличения цены за дополнительный объем!! !
--------------------------------------------------------------------------------------------------------
Описание интерфейсаInterface Introduction
Инструкции по использованию
1.Компьютерная отладкаUSB--TTLВот и все.Этот модуль питается от:5V-26V, рекомендуется5V 2Aисточник питания.подключитьза материнской платой,Блок питания должен обеспечивать2Aтока.Причина в томGPRS ShieldПусковой ток и максимальный рабочий пиковый ток требуют максимального2A,ноUSBПорт не может обеспечить такой большой ток, поэтому необходимо подключить внешнее устройство питания.Контактный разъем другого порта питания выходит наружу. 3.7--4.5VИсточник питания подходит для питания от литиевой батареи. Последовательный порт полностью совместим.TTLСовместимость с последовательным портом3.3и5VОдиночная машина.
2.гарантировать вашSIMКарта не заблокирована
3.GPRS ShieldЛучшая скорость передачи данных для связи19200 bps 8-N-1 (GPRS ShieldСкорость автоматического сопряжения по умолчанию)
Features
· § Четырехдиапазонный диапазон 850/900/1800/1900 МГц - будет работать в сетях GSM во всех странах мира.
· § GPRS multi-slot class 10/8
· § GPRS mobile station class B
· § Compliant to GSM phase 2/2+
· § Class 4 (2 W @ 850 / 900 MHz)
· § Class 1 (1 W @ 1800 / 1900MHz)
· § Управление через команды -Команды -стандарта: GSM 07.07 & 07.05 Enhanced Команды: SIM COM AT Commands.
· § Служба коротких сообщений — чтобы вы могли отправлять небольшие объемы данных по сети (ASCII или необработанные шестнадцатеричные числа).
· § Встроенный стек TCP/UDP — позволяет загружать данные на веб-сервер.
· § RTC supported.
· § Selectable serial port.
· § Speaker and Headphone jacks
· § Низкое энергопотребление - 1,5 мА (спящий режим)
· § Industrial Temperature Range - -40°C to +85°C
Specifications
Application Ideas
· § M2M (Machine 2 Machine) Applicatoions.
· § Remote control of appliances.
· § Удаленная метеостанция или беспроводная сенсорная сеть.
· § Система слежения за транспортным средством с GPS-модулем.
Cautions
· § Make sure your SIM card is unlocked.
· § Продукт поставляется как есть, без изолирующего корпуса. Пожалуйста, соблюдайте меры предосторожности при электростатическом разряде, особенно в сухую погоду (с низкой влажностью).
· § Заводская настройка по умолчанию для UART GPRS Shield — 19200 бит/с 8-N-1. (Можно изменить с помощью AT-команд).
Interface Introduction
· § Выбор мощности — выберите источник питания для экрана GPRS (внешнее питание или 5 В от Arduino)
· § Разъем питания — подключен к внешнему источнику питания 4,8–5 В постоянного тока.
· § Антенный интерфейс – подключен к внешней антенне
· § Выбор последовательного порта — выберите либо программный последовательный порт, либо последовательный порт аппаратного обеспечения для подключения к GPRS Shield.
· § Hardware Serial - D0/D1 of Arduino
· § Software serial - D7/D8 of Arduino
· § Светодиод состояния — сообщает, включено ли питание SIM900.
· § Net Light - сообщает статус подключения SIM900 к сети.
· § UART SIM900 — разводка контактов UART SIM900
· § Microphone - to answer the phone call
· § Speaker - to answer the phone call
· § GPIO, PWM и ADC SIM900 — разводка контактов GPIO, PWM и ADC SIM900
· § Клавиша питания — включение и выключение SIM900.

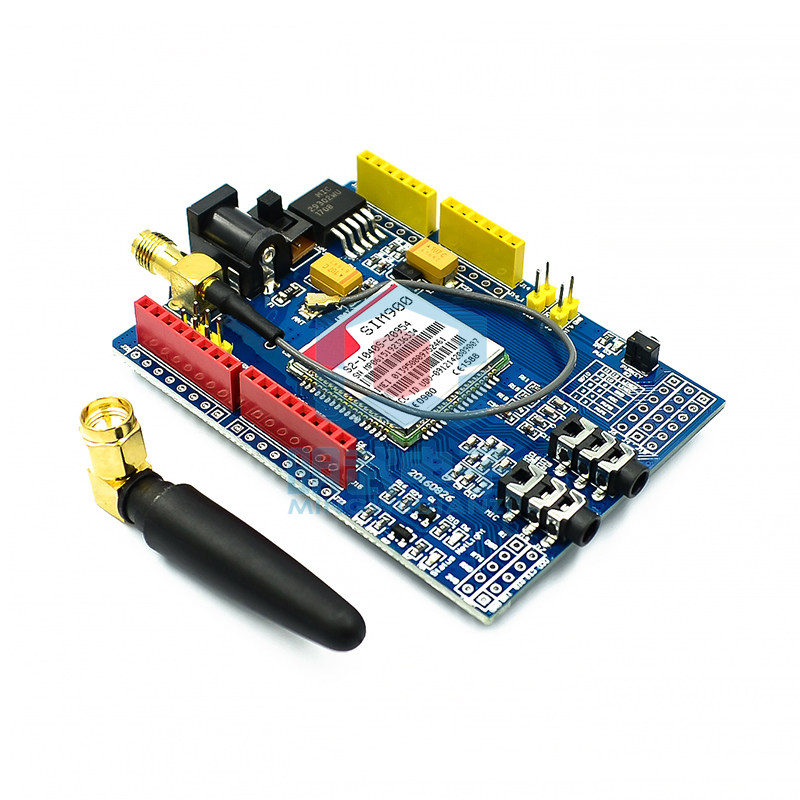

Список доставки:
Один модуль
Одна GSM-антенна
