Бесколлекторный мотор, датчик, панель управления, 36v, 72v, 700W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
0 |
Дорогие друзья!Все продукты этого магазина - это моторные доски. Чтобы подходить для большего количества клиентов, они могут время от времени модернизировать и изменять в соответствии с требованиями их родственников. Пожалуйста, обратитесь ко всем реальным объектам, которые были получены!Вы можете попросить обслуживание клиентов попросить о последних фотографиях продукта.
JYQD_V6.5EИнструкция по применению
Shanghai Juyi Electronic Technology Development Co., Ltd.
20160328D2
Параметры производительности:
1, Рабочее напряжение:36V-----72V
2,РаботаТекущий:≤15A
3,водить машинувласть:≤700W
4, Напряжение регулирования скорости:0V-5V
5,PWMЧастота регулирования скорости:1KHz---10KHz
6, Рабочая Температура:-40---85℃
7, Работая влажность:≤90%RH

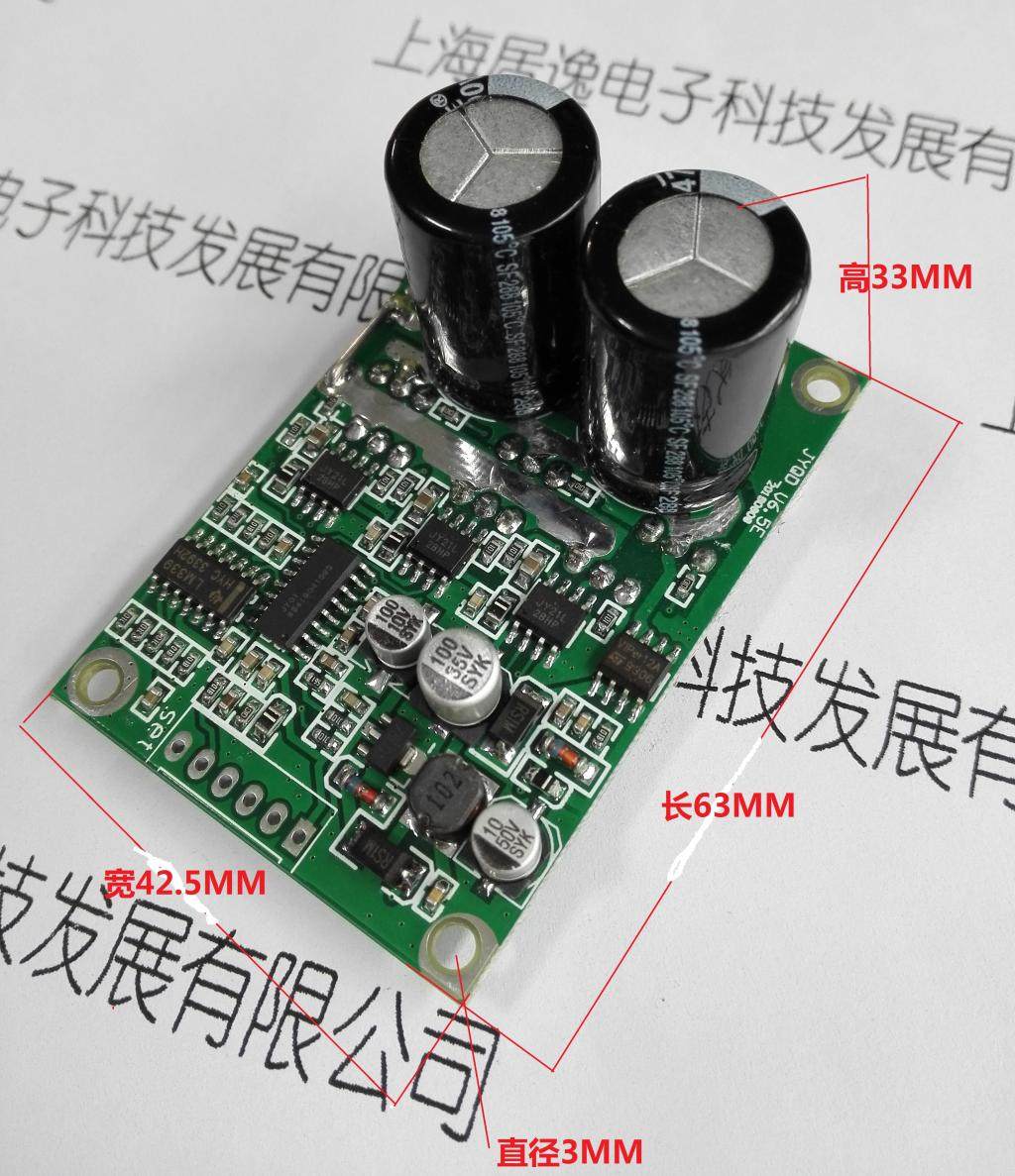

8,Размер: длинный63MMШирина42.5MMвысокий33MM(Энд управления, Холл Дуан2.54Гнезда, сторона двигателя3.96Разъем)
Описание функции:
① Иметь функцию защиты от перегрузки и аномальной защиты тока
② Иметь функцию блокировки и защиты, двигатель5SВнутренняя активация автоматически защитит выходной выход, если ее нельзя вращать нормально.VRПортальная регулировка напряжения0VИли непосредственно выключить, а затем электричество, чтобы облегчить защиту.
③ С помощью мягкой функции переключения эта функция играет эффект защиты силовой трубки и двигателя во многих приложениях и улучшает срок службы водителей и двигателей.
④ Он имеет функцию выходного сигнала вращающегося импульса, и количество выходных импульсов в соответствии с различными кругами двигателя отличается.
⑤ порт с моментом стартовой силы

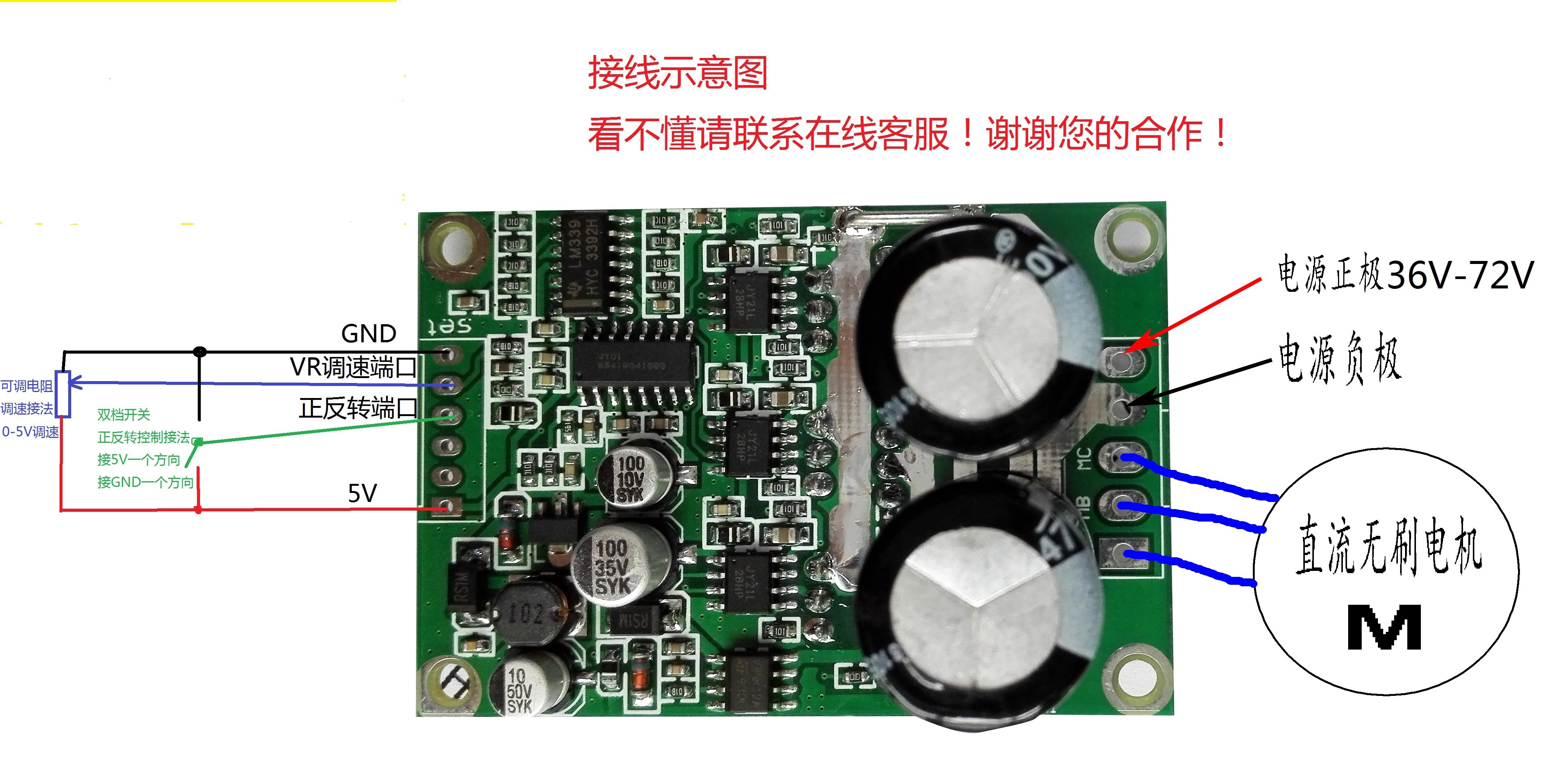

Справочная карта порта: карта:

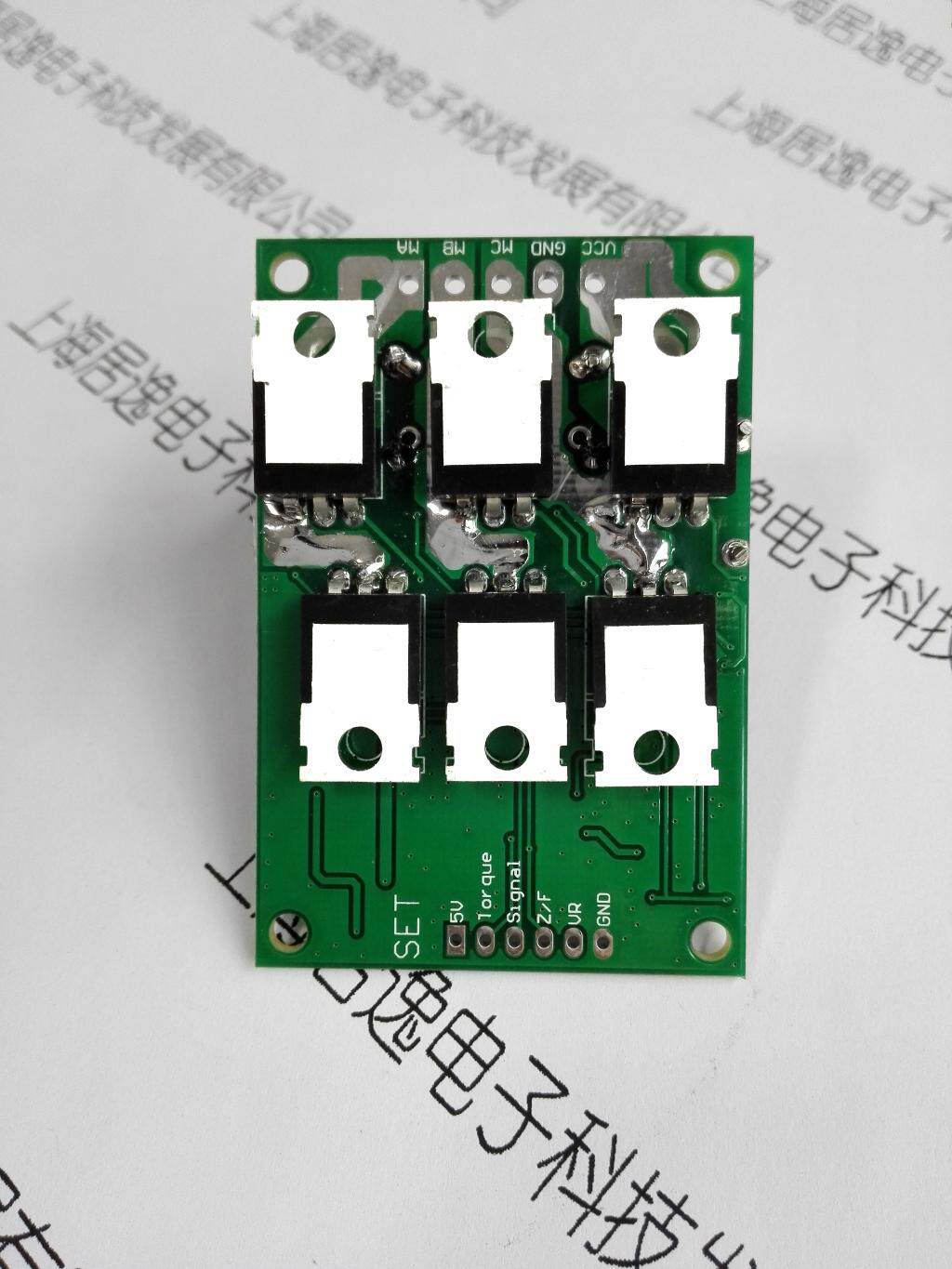

(Правая сторона) Описание проводки мощности:
VCCПорт - это положительное входное напряжение питания36V-72V
GNDПорт является отрицательным электродом источника питания
MCПорт - это моторW
MBПорт - это моторV
MAПорт - это моторU
(Левая сторона)SETПроводка порта управления:
&Nbsp; ① метод проводки регулировки скорости двигателя: регулируяVRНапряжение порта регулируется на высокой и низкой скорости,0Vвсе еще,5VДля самой высокой скорости.Например (вы можете пройти один20KРегулируемое сопротивление регуляторного сопротивления выполняется путем регулировки давления, потенциометр2Подключен отдельно5VиGND, Активность потенциометраVRПорт, скорость двигателя регулируется для регулирования скорости двигателя)
② Электрический и обратный метод управления проводкой: даваяZFИзменения в высоком и низком напряжении порта выполняют положительный и обратный контроль,0VОдно направление,5VОдно направление.Например (вы можете управлять им через двойной переключатель,2Конец5VиGNDВ средней ногеZFпорт)
  ③ Результат сигнала моторного ротора вены, если скорость двигателя не требуется, скорость двигателя может быть приостановлена.Нога - это выходной сигнал скорости, а выходной сигнал5VИмпульсный сигнал отличается в соответствии с количеством импульсов, выходящих от экстремальной пары двигателей.
  ④ Стартовая сила стартовой силы производится, пожалуйста, попросите обслуживание клиентов.Спасибо за ваше сотрудничество!Пересечение
Меры предосторожности:
Спина6Только силовая трубка не может быть короткой, связкой, Если вы используете его в течение 60 Вт, вам не нужно добавлять радиаторы. Если вы превышаете 60 Вт, вы должны добавить радиатор. Если эффективность вождения радиатора снижается, температура слишком высока, чтобы быть навсегда поврежденной!Площадь радиатора зависит от плохой ситуации работы (рекомендуется, чтобы площадь поверхности рассеивания тепла была более 200 квадратных сантиметров)!При установке радиатора, обязательно обратите внимание на проблему изоляции 6 пробирок MOS сзади. Если она бесконечна, она будет навсегда повреждена приводной платой!Рекомендуется добавить таблетку изоляции с помощью изоляционной таблетки с силиконовой смазкой тепловой проводимости!

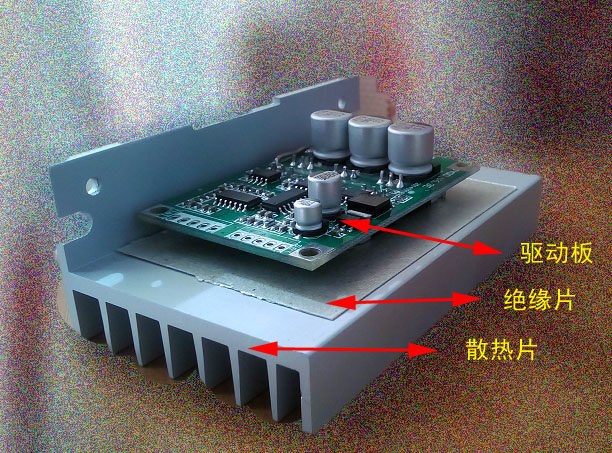

Схематическая диаграмма радиатора:
