Micro Snow SSD1331 0,95 -вдюрмэразионный экранный экранный модуль дисплея 65K Цвет RGB Прямая иглы
Цена: 1 247руб. (¥59)
Артикул: 527442657545
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:树莓派一号店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1152 430руб.
¥1994 205руб.
¥2364 987руб.
¥1022 156руб.
Введение продукта
Особенности продукта:
| Чип драйвера | SSD1331 |
|---|---|
| Поддержка интерфейса | SPI |
| Разрешение | 96×64 |
| Размер дисплея | 0,95 дюйма |
| Отображение цвета | 65K Color |
| Перспектива | >160° |
| Рабочая Температура | -20 ℃ ~ 70 ℃ |
| температура хранения | -30 ℃ ~ 80 ℃ |
| Рабочее напряжение | 3.3V / 5V |
Приложения:
- Smart Watch, MP3 -плеер, термометр, инструментария, портативный медицинский инструмент и т. Д.
Инструкции по использованию:
- Интерфейс модуля:
| Штифт | Идентифицировать | описывать |
|---|---|---|
| 1 | VCC | Источник питания (3,3 ~ 5 В вход питания) |
| 2 | GND | Источник питания |
| 3 | NC | NC |
| 4 | DIN | Ввод данных модуля |
| 5 | CLK | Входной сигнал модуля |
| 6 | CS | Выберите сигнал модуля, низкий уровень эффективен |
| 7 | D/C | Сигнал команды модуля, команда с низким уровнем представления, высокий уровень уровня представляет данные |
| 8 | RES | Сигнал сброса модуля, низкий уровень эффективен |
Примечание. В дополнение к следующим двум моделям другие атрибуты, такие как схемы печатной платы, одинаковы.
- 0,95 дюйма RGB OLED (A): изгибающая игла
- 0,95 дюйма RGB OLED (B): прямая игла

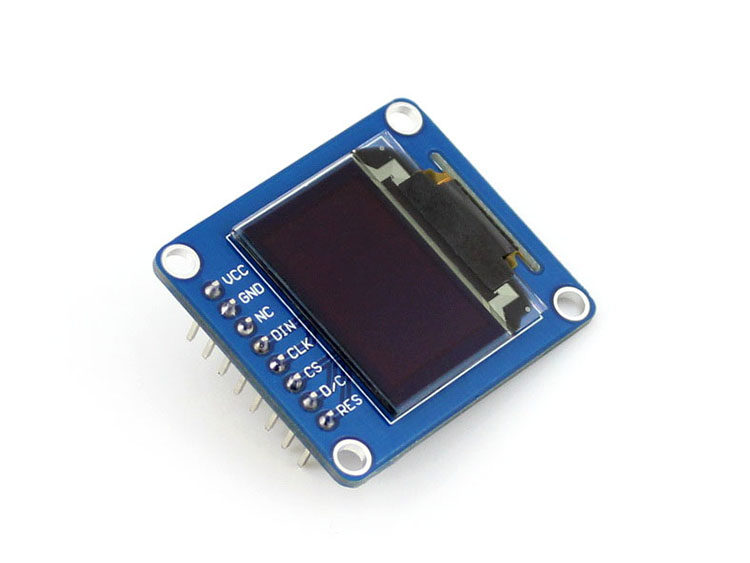

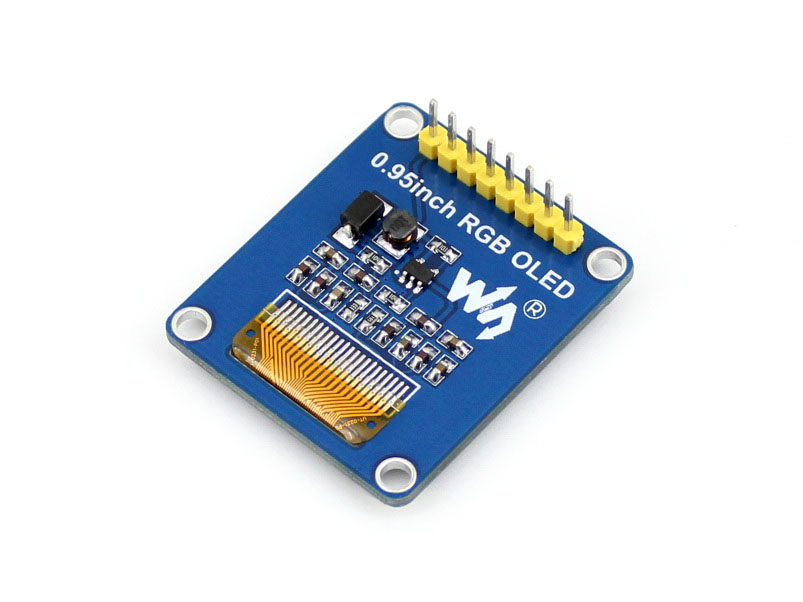

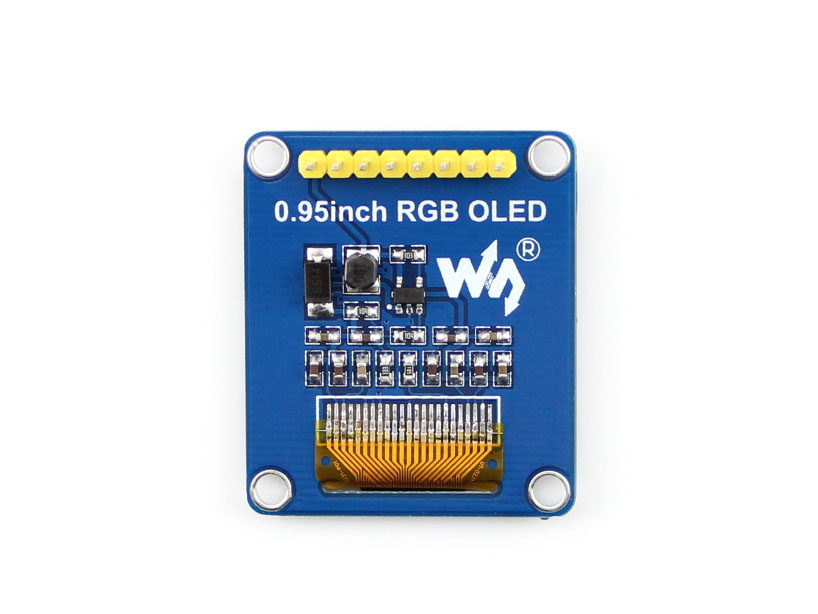

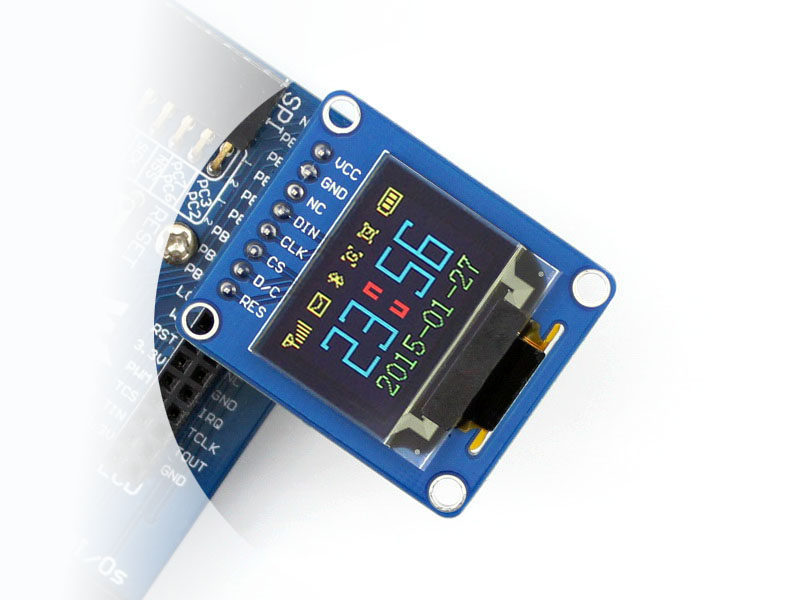

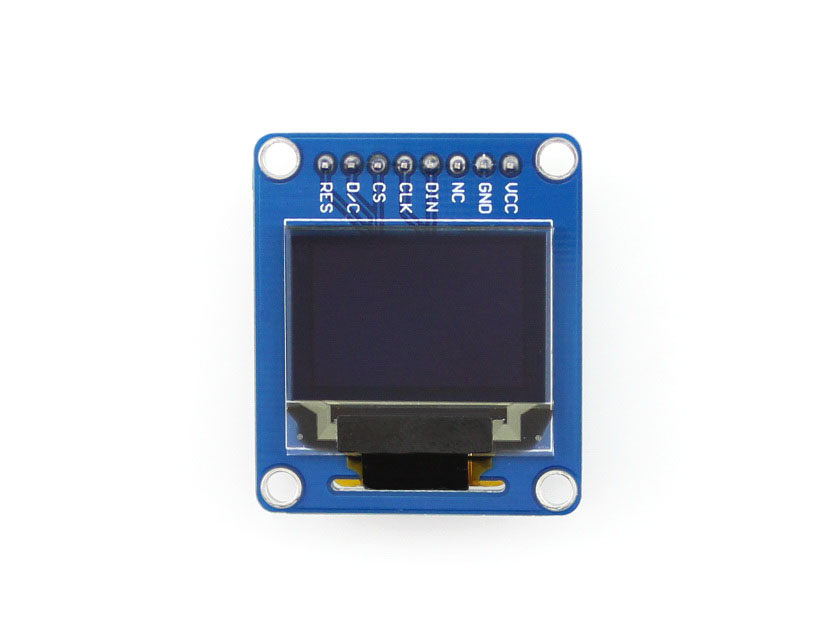

Изображение продукта
Выбор продукта
| Модель | Отображение цвета | Разрешение | Область отображения (мм×mm) | Поддержка интерфейса | Чип драйвера | Размер (мм×mm) | Интерфейс заголовка контакта | ||
|---|---|---|---|---|---|---|---|---|---|
| 0.95inch RGB OLED (A) | 65K Color | 96×64 | 20.14×13.42 | SPI(4-wire SPI) | SSD1331 | 31.7×37.0 | Изогнутая игла | ||
| 0.95inch RGB OLED (B) | 65K Color | 96×64 | 20.14×13.42 | SPI(4-wire SPI) | SSD1331 | 31.7×37.0 | Прямая игла | ||
| 0.96inch OLED (A) | Желтый и синий два -цвета блока | 128×64 | 21.7×11.2 | 3-wire SPI, 4-Wire SPI, i2c | SSD1306 | 33.0×33.5 | Изогнутая игла | ||
| 0.96inch OLED (B) | Желтый и синий два -цвета блока | 128×64 | 21.7×11.2 | 3-wire SPI, 4-Wire SPI, i2c | SSD1306 | 33.0×33.5 | Прямая игла | ||
| 1.3inch OLED (A) | синий | 128×64 | 29.42×14.7 | 3-wire SPI, 4-Wire SPI, i2c | SH1106 | 40.5×37.5 | Изогнутая игла | ||
| 1.3inch OLED (B) | синий | 128×64 | 29.42×14.7 | 3-wire SPI, 4-Wire SPI, i2c | SH1106 | 40.5×37.5 | Прямая игла | ||
иллюстрировать:0,96 -дюймовый OLED состоит из 1/4 желтого и 3/4 синего цвета под экраном.“Двойной экран”
Информация о продукте
Данные включают:
- Руководство пользователя
- Диаграмма принципа
- Пример программы
- Информация о разработке
Скачать путь: Woohoo .wave share.net/wiki/0.95int rgb oled (b)

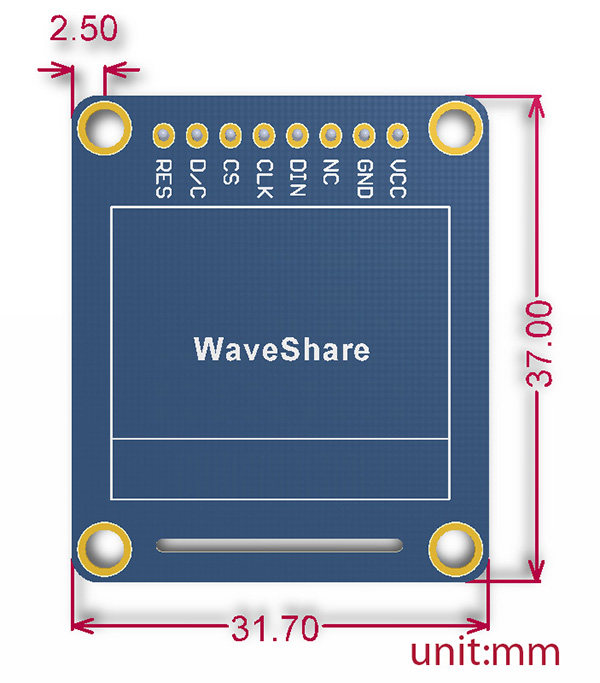

Размеры
Список конфигурации
- 0.95inch RGB OLED (B) × 1
Информация о гарантии
Гарантия составляет 12 месяцев.
