WeiXue 10,1-дюймовый емкостный сенсорный экран RGB/LVDS TFT-экран с двойным интерфейсом 1024*600

Цена: 7 393руб.    (¥351)
Артикул: 524641537339

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大菠萝数码专营店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥179537 570руб.
¥771 628руб.
¥35740руб.
¥47910 088руб.
  • Информация о товаре
  • Фотографии

Авторские права, нарушение должно быть исследовано.Без разрешения его не разрешается использовать в коммерческих целях.

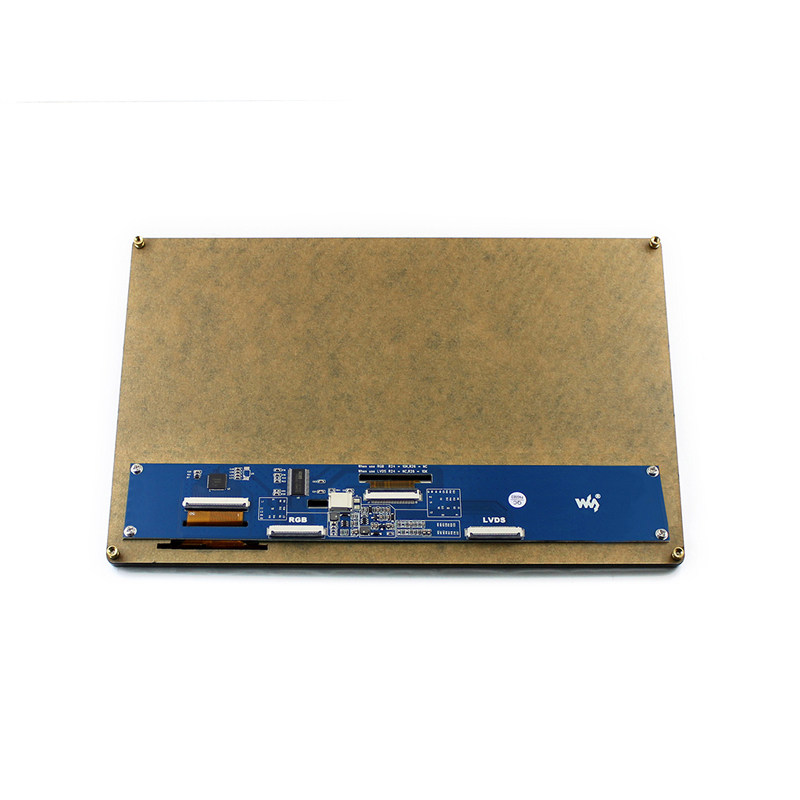

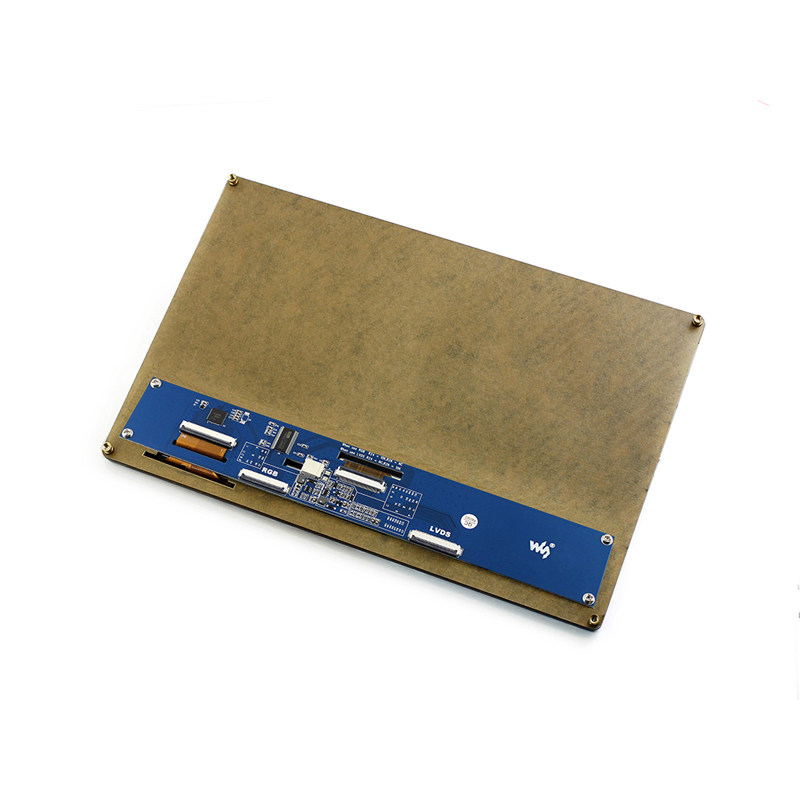

Изображение продукта

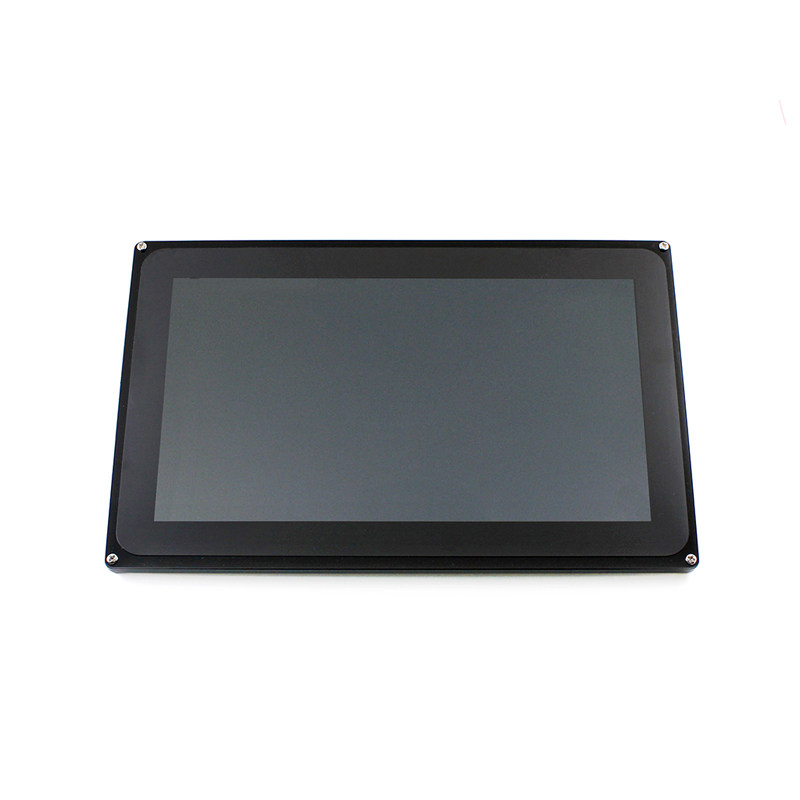

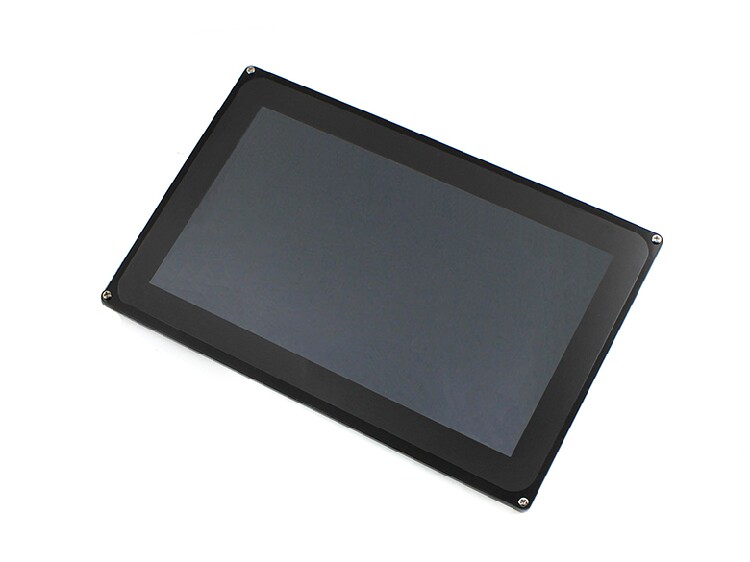

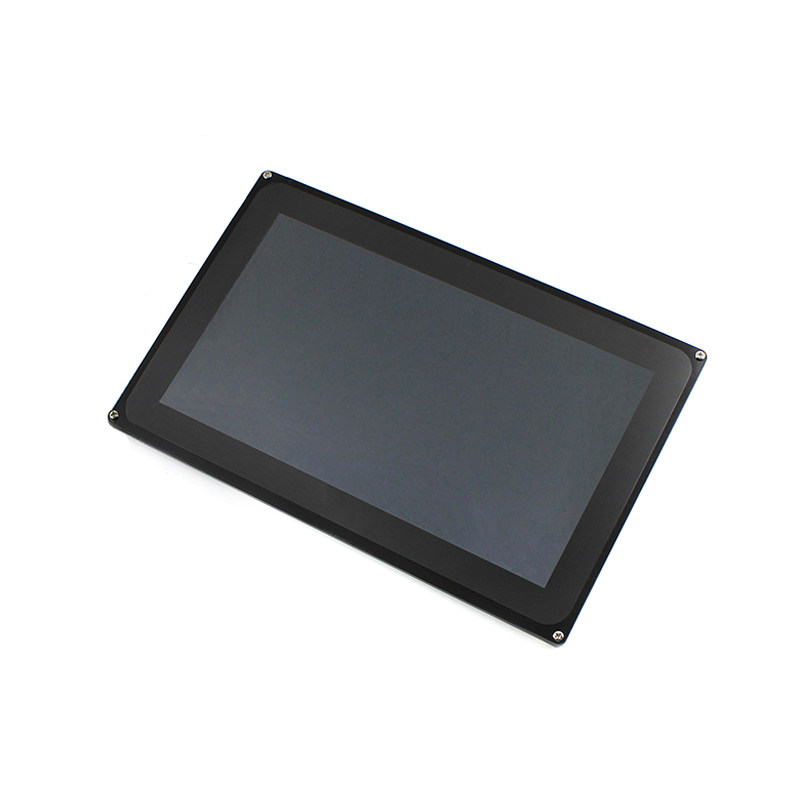

10.1 -йкостный Touch LCD (D) Модуль реальная картина:

Основные параметры

Тип TFT
интерфейс RGB/LVDS
Touch Control Chip FT5406
Прикосновение методКонденсатор Touch (поддержка 5 баллов прикосновение)
Подсветка LED
Визуальная область (мм)222,72 (w)&Раз; 125,28 (ч)
Точечное расстояние (мм)0,2175 (w)&Раз; 0,2088 (ч)
Размер пропорции16:9
Разрешение 1024&Раз; 3 (RGB) x 600 (пиксель)
Энергопотребление TBD
Подсветка TBD
Рабочая температура (℃) 0 ~ +70

Rgb интерфейсопределение

ШтифтИдентифицироватьописыватьТипФункция
40 BL_VDDИсточник питанияИсточник питанияМощность подсветки, как правило, 5 В
39 BL_VDD
38 GNDИсточник питания GND
37 VDDИсточник питанияОбычно подключен 3,3 В.
36 R0Линия данныхвходитьКабель данных с красной цветной панелью
35 R1
34 R2
33 R3
32 R4
31 R5
30 R6
29 R7
28 G0Линия данныхвходитьКабель данных зеленого цвета
27 G1
26 G2
25 G3
24 G4
23 G5
22 G6
21 G7
20 B0Линия данныхвходитьКабель данных синего цветовой панели
19 B1
18 B2
17 B3
16 B4
15 B5
14 B6
13 B7
12 GNDИсточник питанияИсточник питания GND
11 PCLKЖК -часывходитьИсточник тактового сигнала ЖК -дисплея
10 LCD-BL-ENУправление подсветкой включаетвходитьLCD-bl-en = 0: выключить подсветку
LCD-Bl-en = 1: включите подсветку
9 HSYNCСинхронизированныйвходитьВход сигнала синхронизации уровня
8 VSYNCКадр синхронновходитьВход вертикального синхронного сигнала
7 DEВыбор режима управлениявходитьDe = 0: режим синхронизации
De = 1: de mode
6 LCD-BL-ADJПодсветка темное омоложениевходитьЛиния сигнала мощности монтажного сигнала ШИМ
5 GNDИсточник питанияИсточник питания GND
4 CTP-SDAI2C Data FootВыход ВходI2C The Data Resecking Foot, чтение и запись данных
3 CTP-SCLI2C Clock FootвходитьI2C Clock Control Foot, управляющие часы
2 CTP-RSTСбросить булавкивходитьСбросить вход
1 CTP-INTПрерывать булавкивыводВнешний контрольный штифт прерывания прерываний

Интерфейс LVDSопределение

ШтифтИдентифицироватьописыватьТипФункция
40 NC
39 VDDИсточник питанияИсточник питанияОбычно подключен 3,3 В.
38 VDD
37 VDD
36 GNDИсточник питанияИсточник питания  GND
35 CTP-SCLI2C Clock FootвходитьI2C Clock Control Foot, управляющие часы
34 CTP-SDAI2C Data FootВыход ВходI2C The Data Resecking Foot, чтение и запись данных
33 LVDS-D0NЛиния данныхвходитьДифференциальный ввод данных
32 LVDS-D0P
31 GNDИсточник питанияИсточник питания GND
30 LVDS-D1NЛиния данныхвходитьДифференциальный ввод данных
29 LVDS-D1P
28 GNDИсточник питанияИсточник питания GND
27 LVDS-D2NЛиния данныхвходитьДифференциальный ввод данных
26 LVDS-D2P
25 GNDИсточник питанияИсточник питания GND
24 LVDS-CLKNЧасовая линиявходитьДифференциальный ввод часов
23 LVDS-CLKP
22 GNDИсточник питанияИсточник питания GND
21 LVDS-D3NЛиния данныхвходитьДифференциальный ввод данных
20 LVDS-D3P
19 GNDИсточник питанияИсточник питания GND
18 NC
17 NC
16 GNDИсточник питанияИсточник питания GND
15 NC
14 NC
13 GNDИсточник питанияИсточник питания GND
12 CTP-INTПрерывать булавкивыводВнешний контрольный штифт прерывания прерываний
11 CTP-RSTСбросить булавкивыводСбросить булавки
10 BL_GNDИсточник питанияИсточник питанияСпортивная площадка питания подсветки, как правило, подключено к GND
9 BL_GND
8 BL_GND
7 NC
6 LCD-BL-ADJПодсветка темное омоложениевходитьЛиния сигнала мощности монтажного сигнала ШИМ
5 LCD-BL-ENУправление подсветкой включаетвходитьУправление включает управление подсветкой, обычно подключенным к VDD
4 NC
3 BL_VDDИсточник питанияИсточник питанияМощность подсветки, как правило, 5 В
2 BL_VDD
1 BL_VDD

Описание совместимости продукта

Совместимый и напрямую доступ к следующим продуктам:

Выбор продукта

МодельСенсорный экранРазрешениеЖК -интерфейс данныхКасательный чипПриложение
4.3inch Capacitive Touch LCDемкость 800×480 24PIN RGB GT911MCU с ЖК -контроллером
7inch Capacitive Touch LCDемкость 800×480 24PIN RGB FT5206GE1MCU с ЖК -контроллером
7inch Capacitive Touch LCD (C)емкость 800×480 16PIN GT911MCU без ЖК -контроллера
7inch Capacitive Touch LCD (D)емкость1024×60024PIN RGB/LVDS FT5206GE1MCU с ЖК -контроллером
7inch Capacitive Touch LCD (F)емкость1024×600 24PIN RGB GT811MCU с ЖК -контроллером
7inch Capacitive Touch LCD (G)емкость 800×480 24PIN RGB GT911MCU с ЖК -контроллером
10.1inch Capacitive Touch LCD (D)емкость1024x60024PIN RGB/LVDS FT5406MCU с ЖК -контроллером

Информация о продукте

Данные включают:

  • Информация о разработке

Скачать путь: www.waveshare.net/wiki/10.1inch_capacitive_touch_lcd_(d)

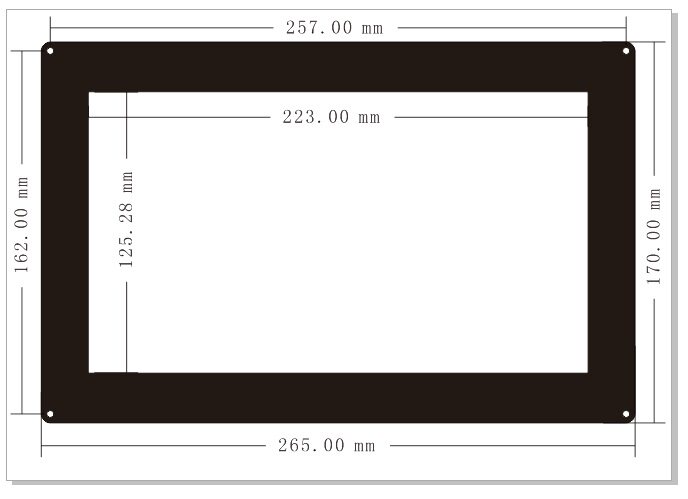

Размеры

Список конфигурации

  1. 10.1inch Capacitive Touch LCD (D)× 1
  2. 40PIN FFC× 1
