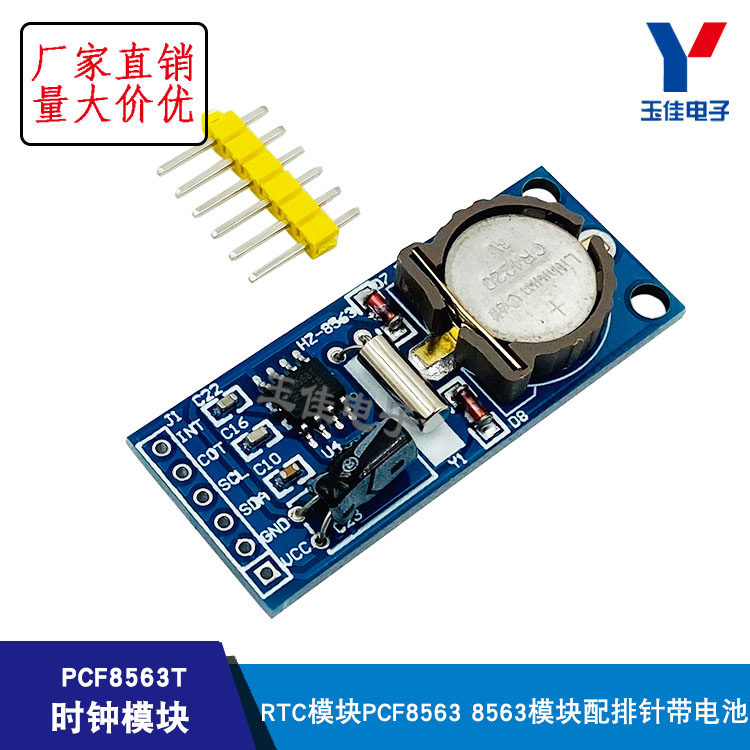

PCF8563T Модуль модуль Clock Module RTC Модуль гарантирует оригинальную подлинную батарею полосы
Цена: 53руб. (¥2.5)
Артикул: 524563815165
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.4410руб.
¥0.225руб.
¥10.4220руб.
¥0.6214руб.
Ссылка скачать информацию: http://pan.baidu.com/s/1qXpypli пароль: 63y5
Информация о продукте:
PCF8563-это многофункциональный чип/календарь промышленного класса с чрезвычайно низким энергопотреблением, запущенным Philips.Различные функции тревоги PCF8563, функции таймера, функции частоты часов и выходные функции прерываний могут выполнять различные сложные службы ГРМ и могут даже предоставить функции сторожевого пса для микроконтроллеров.Это экономически эффективный чип.
Производительность:
★ Благодарность питания можно использовать для резервных батарей
★ Диапазон напряжения ширины 1,0 ~ 5,5 В
★ Ультра-низкое энергопотребление: типичное значение-0,25UA
★ Введите/выводит через последовательный вход/вывод шины I2C
★ Программируемая частота выходной частоты: 32,768 кГц, 1024 Гц, 32 Гц, 1 Гц.
★ Четыре функции тревоги и функции таймера
★ Включает сброс сброса, конденсатор осциллятора и цепь обнаружения питания
★ Отбросить выход прерывания
★ 400 кГц высокого чтения и письма

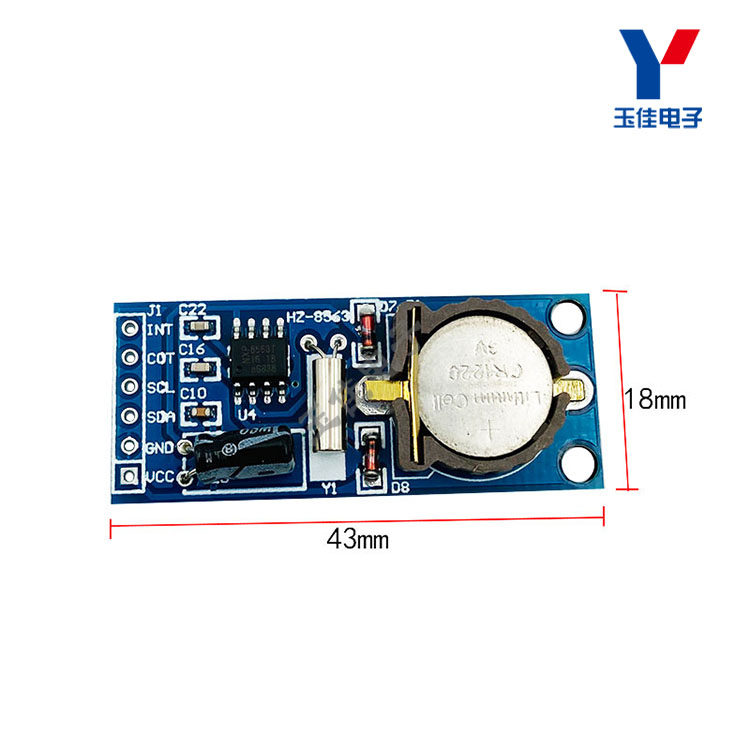

Описание интерфейса модуля:
Интерфейс установки батареи слева
Обратите внимание на направление во время установки, установите в соответствии с направлением на картинке
Выход прерывания правого Int (обычно не используется)
Выходной конец тактового часа (обычно не используется)
Интерфейс часов SCL IIC подключается к порту iO микроконтроллера
Digital Interface SDA IIC подключается к MicroController IO -порту
Модуль GND Внешне
VCC Power Interface 3.3V-5V внешнее соединение
Инструкция по тестированию:

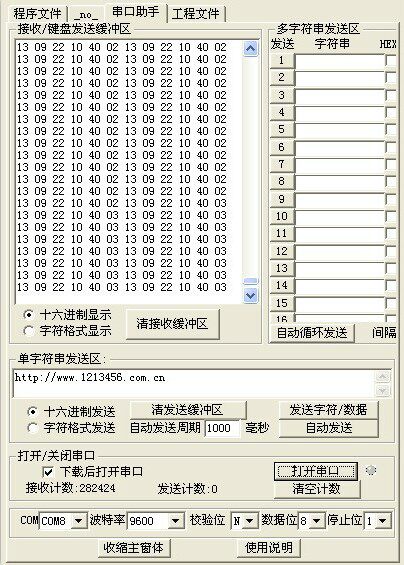

Загрузите программу в папке 51 в прикрепленной информации в микроконтроллер STC89C52 (совместимость с программой хороша, и ее можно использовать в других микроконтроллерах с небольшим изменением).После того, как программа загружена, откройте инструмент последовательной отладки, и вы получите информацию о год, месяца, дня, часа, минуте и второго.
Меры предосторожности:
1. Желтая (или черная) иглу прикреплена к клиенту во время доставки, но она не приварена на доске; клиент может сварить иглу, не сварка или сварки другой плагин (не говорите нам, что Нет электрического железа, это важно для участия в электронике).
2. Прикрепленная программа проверяется на STC89C52. KEIL компилирует среду, но предоставляет только ссылку и теоретическую техническую поддержку и не предоставляет услуги для отладки и процедур чтения. Пожалуйста, простите меня. Спасибо, спасибо
После загрузки программы откройте инструмент отладки последовательного порта, чтобы получить информацию года, месяца, дня, времени, времени, минуты и секунд.
Меры предосторожности:
1. Желтая (или черная) иглу прикреплена к клиенту во время доставки, но она не приварена на доске; клиент может сварить иглу, не сварка или сварки другой плагин (не говорите нам, что Нет электрического железа, это важно для участия в электронике).
2. Прикрепленная программа проверяется на STC89C52. KEIL компилирует среду, но предоставляет только ссылку и теоретическую техническую поддержку и не предоставляет услуги для отладки и процедур чтения. Пожалуйста, простите меня. Спасибо, спасибо
Ссылка скачать информацию: http://pan.baidu.com/s/1qXpypli пароль: 63y5

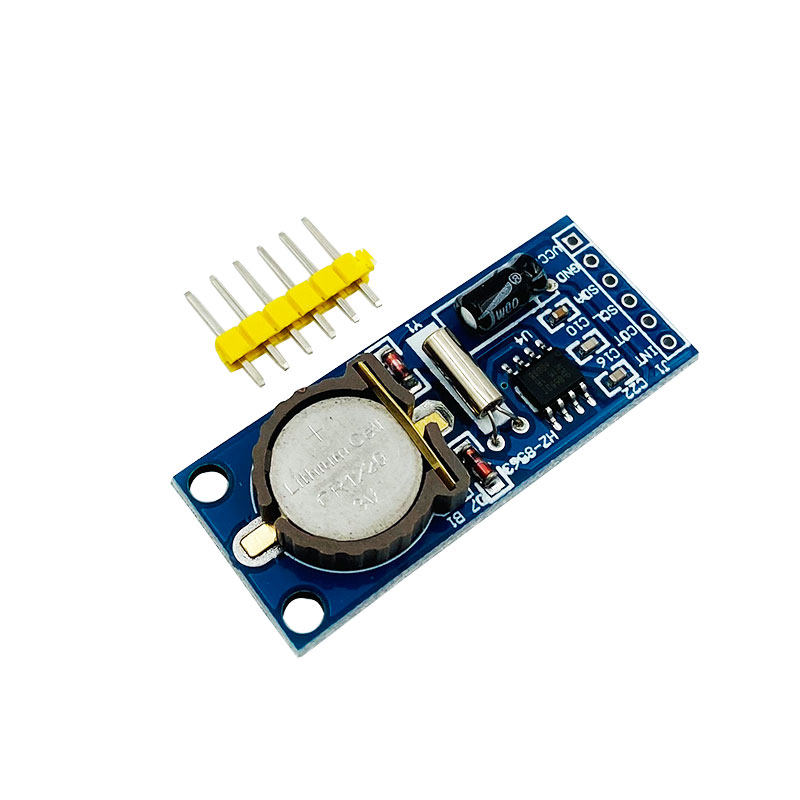

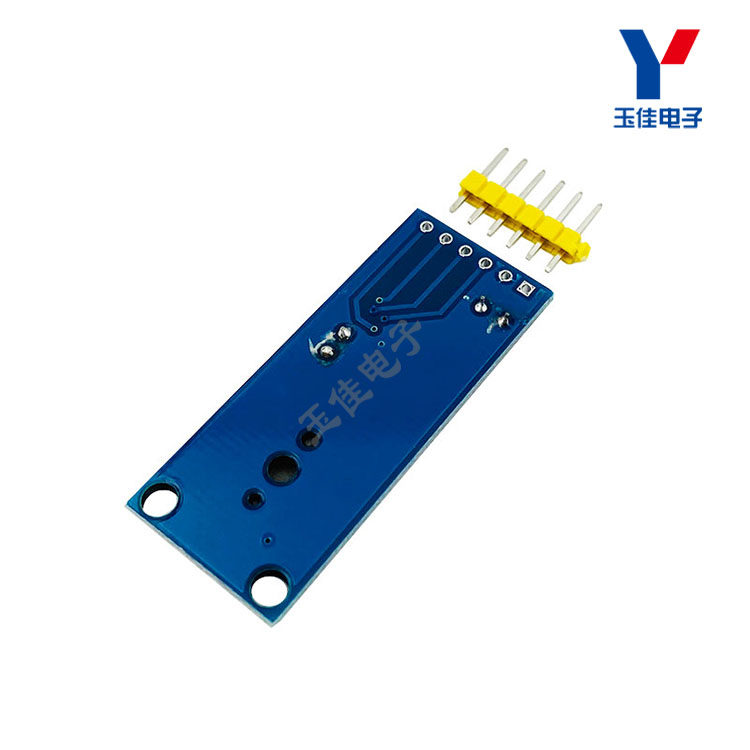

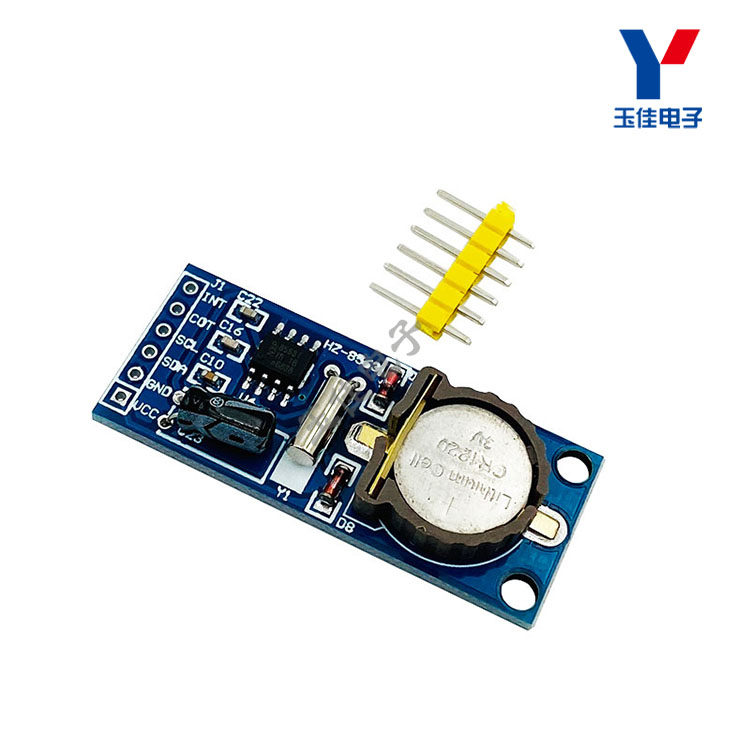

Реальная съемка:
