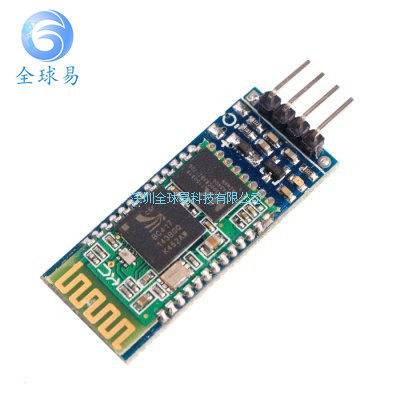

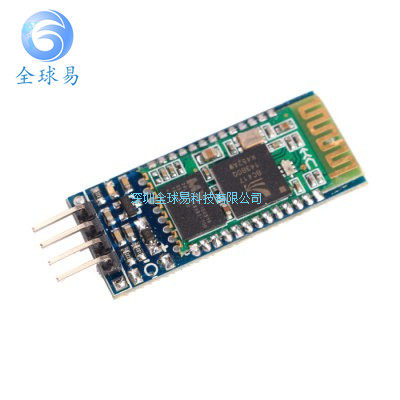

Беспроводной Bluetooth Serial Port Модуль передача беспроводной последовательной связи HC-06 из модуля Bluetooth Machine
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Следующая ситуация не является проблемой качества продукта. Она вызвана ошибками проводки.
1. После того, как уверенность в себе успешна, TXD или RXD, а земля -короткие циркулированы во время использования
2. Модуль соединяет анти -сильную подачу, вызванная повреждением
Адрес загрузки информации:
http://www.kuaipan.cn/file/id_121557448606613511.htm
Bluetooth -модуль сочетать видео с компьютером:
Bluetooth -модуль сопрягать видео с Wm Mobile Phone:
Bluetooth -модуль сочетать видео с Android Phone:
Bluetooth Module и одно -хип -микрокомпьютер (экземпляр в качестве контроллера Arduino, можно считать вашим однокшип -микрокомпьютером) Do Do беспроводной последовательной коммуникации видео:
Принципиальная диаграмма:
Особенности продукта:

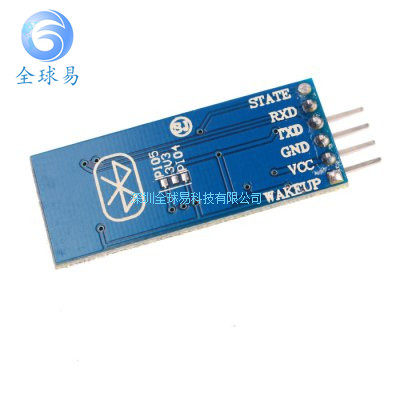

1. Модуль Core использует HC-06 из модуля, ведущий интерфейс включает в себяVCC,GND,TXD,RXD,Зарезервировал выходную ногу светодиодного состояния, однополушная машина может определить, подключен ли Bluetooth этим состоянием ноги,Ключевой штифт не эффективен для рабовладельческой машины
2. Светодиод указывает состояние соединения Bluetooth,Мигание указывает на то, что нет связи Bluetooth, Чанг Лян сказал, что Bluetooth был подключен и открыл порт
3. Нижняя пластина 3.3V LDO,Входное напряжение составляет 3,6 ~ 6 В, ток составляет около 30 мА, когда не пары, и около 10 мА после сочетания.Входное напряжениеНе более 7 В!
4. Уровень интерфейса составляет 3,3 В, что может непосредственно подключить различные одно -хип -микрокомпьютерные аппараты (51, AVR, PIC, ARM, MSP430 и т. Д.). Однопроизводительный аппарат 5V также может быть подключен непосредственно без MAX232 и не может пройти MAX232 !
5Допустимое расстояние открытого пространства составляет 10 метров,Также возможно превышать 10 метров, но качество подключения этого расстояния гарантируется
6. После сочетанияПолный -луплексный последовательный портИспользовать, не нужно понимать какой -либо протокол Bluetooth, но только поддержка8 -бит данных, 1 стоп -бит, без странной проверки марионетокФормат связи, который также является наиболее часто используемым форматом связи, не поддерживает другие форматы.
7Нет Bluetooth ConnectionУстановите скорость передачи, имя, сочетание пароля через инструкции AT,Установите параметры настроек и сохранитьСущностьПосле подключения к Bluetooth автоматически переключитесь на режим прозрачности
8. Небольшой размер(3,57 см*1,52 см),фабрикаПроизводство патчей, Обеспечить качество патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
9,Эта ссылка является рабами,Из функций компьютеров Bluetooth Hosts с различной функцией Bluetooth, большинством интеллектуальных пары терминалов, таких как мобильные телефоны с Bluetooth, PDA, PSP и т. Д., Его нельзя сочетать между машинами.
Небольшой здравый смысл (очень важно):
Txd: отправить конец, обычно представляет свой собственный конец,Нормальная связь должна подключить RXD другого устройства.
RXD: получение конца, обычно указывает на то, что это ваш собственный прием,Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключен к RXD, который используется для проверки отправки и получения самого себя, будь то нормально,Это самый быстрый и самый простой метод испытаний. Когда возникает проблема, сначала сделайте этот тест, чтобы определить, является ли продукт неисправнымСущностьТакже известный как тест кольца кольца
