[Youxin Electronics] 4 3,3V-5V 5V-3,3V IIC UART SPI TTL Двухстороннее преобразование уровня
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

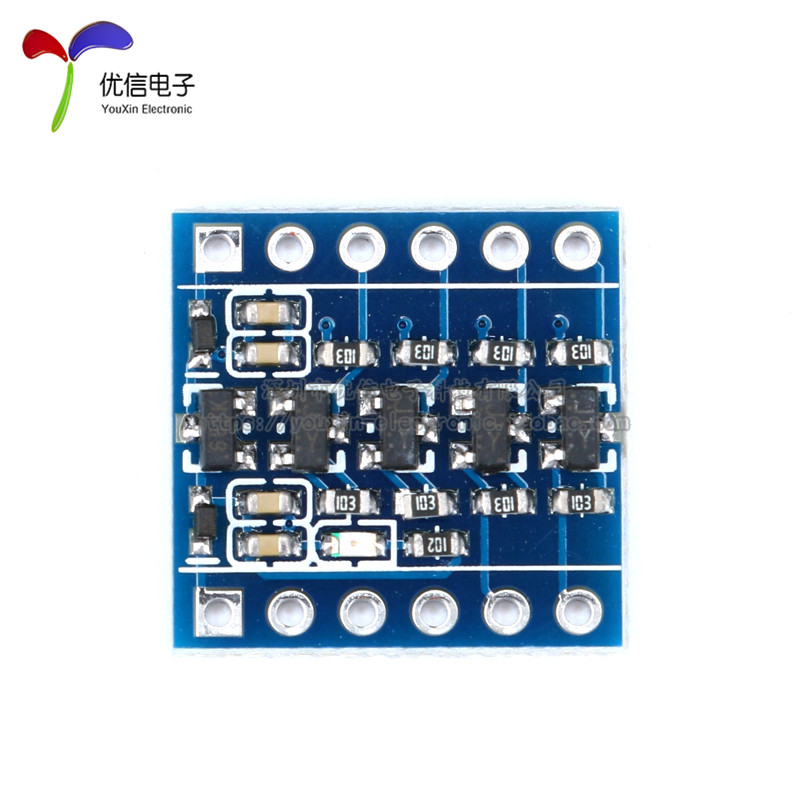

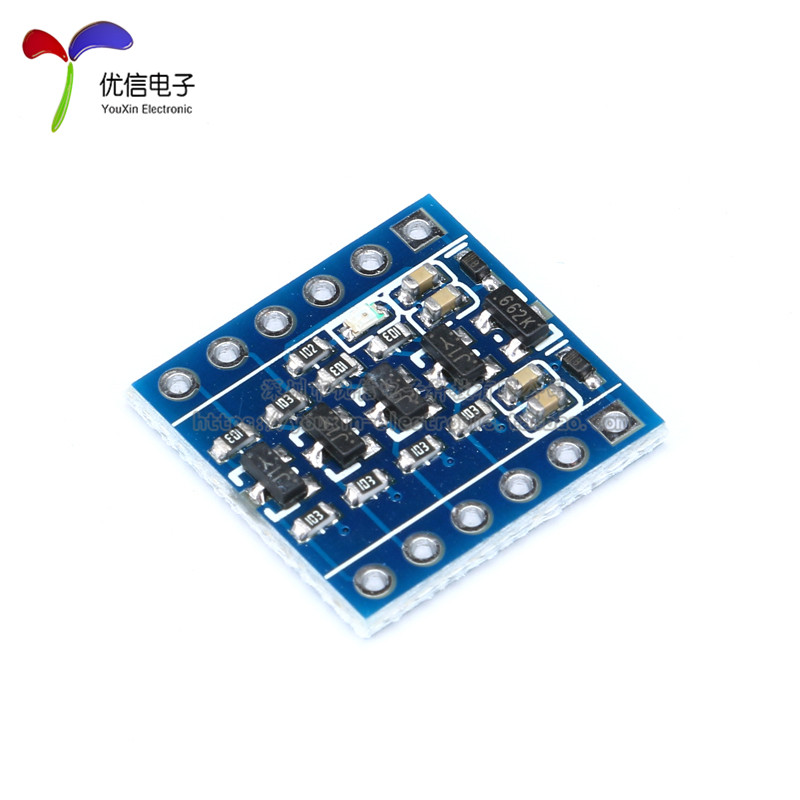

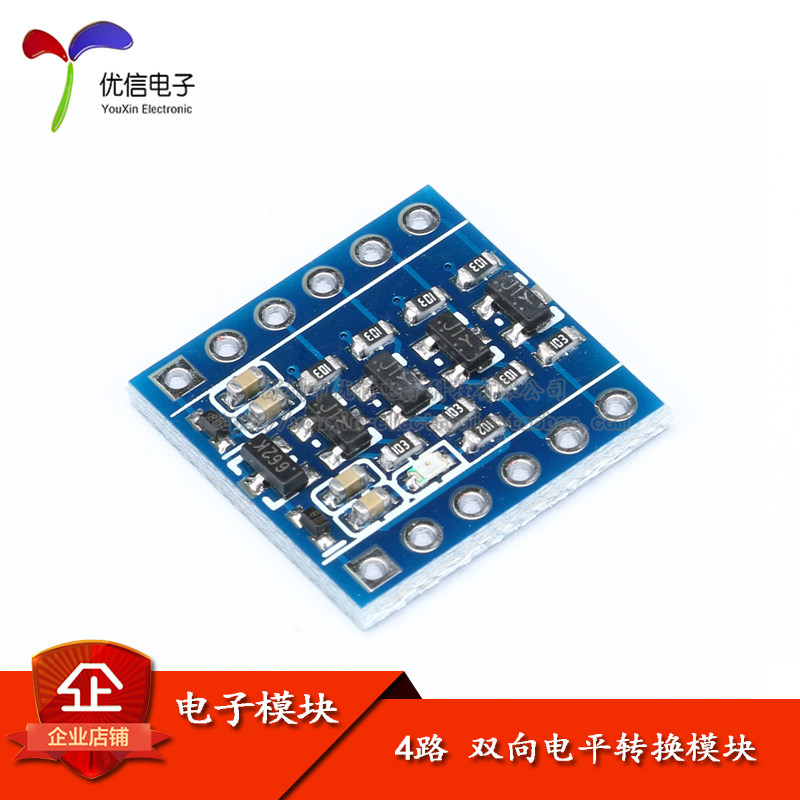

4 Дорога 3.3 В/5 В двухэтажного модуля преобразования уровня
Добрые советы:
Модуль (за исключением комплекта), продаваемый этим магазином, имеет заводский тест. Пожалуйста, свяжитесь с нами вовремя, если вы столкнетесь с проблемами.
Ссылка загрузки данных:
http://pan.baidu.com/s/1mi9lgm8
Особенности продукта:
Поскольку некоторые одноразовые платы по разработке микрокомпьютеров и оборудование для разработки микрокомпьютера составляют 3,3 В, также существуют рабочие поставки рабочих питания 5,0 В с однопользовательскими платами разработки микрокомпьютеров, оборудования, датчиков и т. Д., Поэтому, когда они должны общаться, рабочее напряжение противоречит , чтобы пользователи использовали его, чтобы использовать его.Этот продукт предназначен для этой проблемы и решения этой проблемы.Этот модуль обеспечивает выполнимость в различных устройствах 3,3 В и 5,0 В, что играет роль моста.

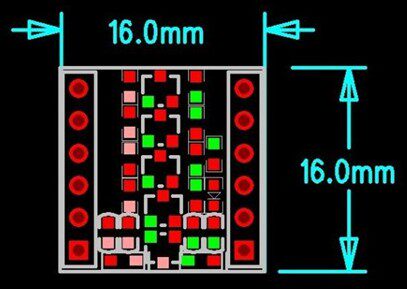

Параметры продукта:
Поставляется с выходным напряжением 3,3 В, с индикатором мощности, вводом мощности с анти -ANTI -Connection и может обеспечить ток не более 150 мА.Стабильная коммуникационная скорость в пределах 28800 бит / с.Модуль и хлебная доска могут быть непосредственно вставлены на хлебную доску.
Применение приложения продукта:
1, 5V одноразовый микрокомпьютер обручивается с серийным портом микрокомпьютера 3,3 В.
2, 3,3 В последовательный загрузчик порта и серийный порт микроконтроллера 5V.
3, 5V одно -гликовая микрокомпьютерная связь с серийным портом модуля приложения 3.3 В.
42. Осознайте прямую передачу уровня 5 В и 3,3 В серийного порта.
5Это может реализовать двустороннее преобразование UART, IIC, 1-Wire, SPI и других уровней автобусов 3V-5 В.
Инструкции по использованию:

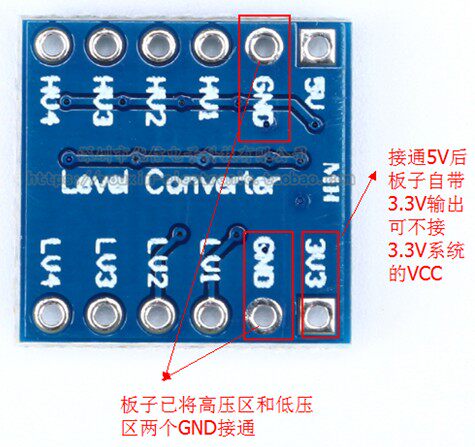

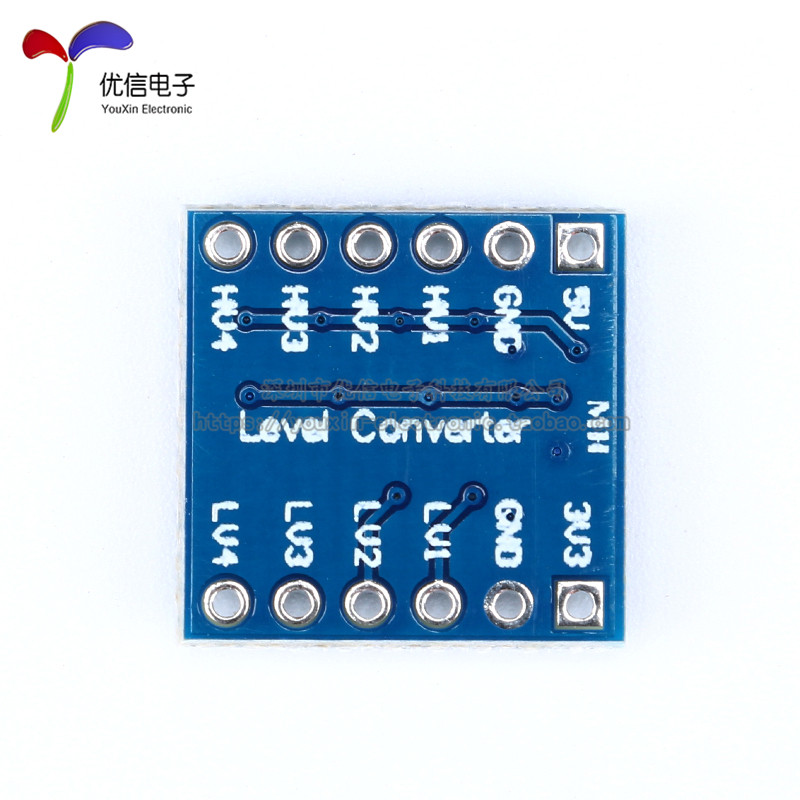

5VВключен источник питания системы 5V, индикатор включен, вывод 3,3 В имеет выходной сигнал 3,3 В, который не подключает VCC системы 3,3 В. Две системы могут быть подключены к GND.Например, система 5 В и 3.3V Система B выполняет связь IIC.
(1)AVCCПодключите системный источник питания 5 В (2) ASCL Connection 5V System SCL
(3)ASDAПодключите систему 5V System SDA (4) Agnd Connection 5V System GND
(5)BVCCПодключите 3V системного питания (6) BSCL Connection 3V System SCL
(7)BSDAПодключите 3V System SDA (8) BGND Connection 3V System GND
Примечание:
1Если источник питания в области высокого напряжения и площадь низкого уровня уже заземлен, GND в этом модуле должен только подключить 1 землю.
2Этот модуль преобразования эквивалентен прямой линии, каждый порт соответствует одному за другим, но напряжение с обеих сторон различное.Как результат Связь между уровнем.
3Этот модуль не может быть использован в качестве функции регулятора или трансформатора. Новости.

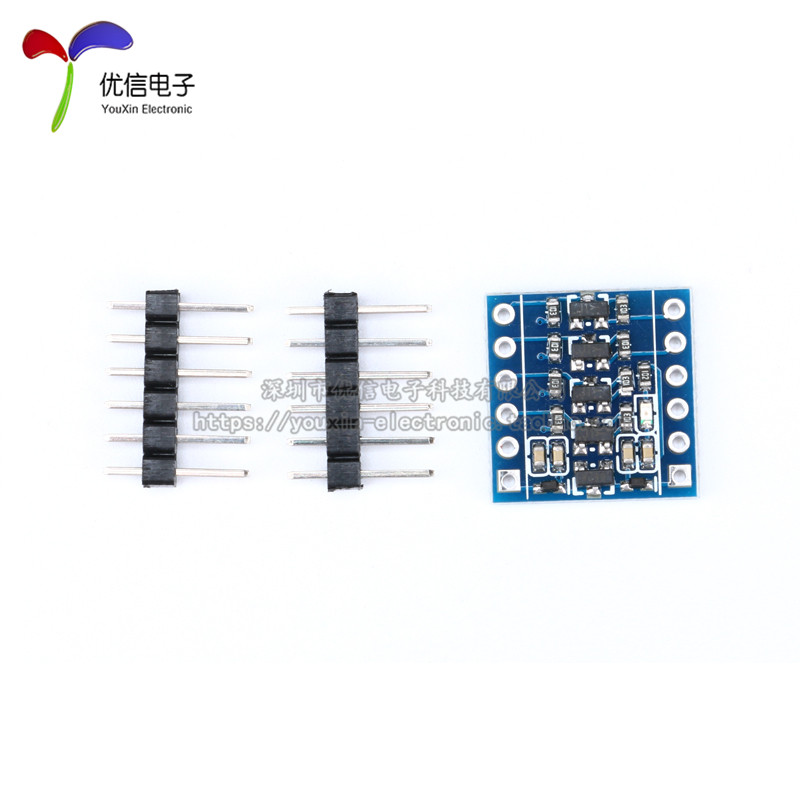

4Этот модуль не сварен, но он поддерживает.
