[YouXin Electronics] Оригинальный аутентичный модуль тактового модуля DS1302 В реальном времени модуль тактового модуля CR1220 держатель батареи аккумулятора
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Ссылка скачать: https://pan.baidu.com/s/1hhj6msjhfwgcikuuybafca Извлечение кода: SJMV |
Каждый набор независимой упаковки содержит 5 20 см DuPont и поддерживающая батарея
Каждый набор веса: 10G
Введение в DS1302
DS1302 -это часовой чип зарядки зарядки, запущенный Dallas. Он содержит реальные часы/календарь и 31 -байтовую статическую оперативную память. Он связывается с однопримененным микрокомпьютером через простой последовательный интерфейс.Схема часов/календаря в реальном времени содержит информацию о секундах, подразделениях, времени, днях, неделе, месяце, месяце и году.Операция часов может быть определена инструкциями AM/PM для использования формата 24 или 12 лет.DS1302 может просто использовать синхронные последовательные методы для связи между DS1302 и однопроизводительным микроконтроллером. Требуются только три линии порта: (1) RST RST (2) Кабель данных ввода -вывода (3) SCLK.Данные с чтением/написанием часов/оперативной памяти передаются группой персонажей байта или 31 байта.DS1302 энергопотребление очень мало на работе и хранит данные и информацию о часах менее 1 мВт
DS1302 Основные показатели производительности:
★ Реальные часы могут рассчитывать способность секунд ,,, времени, дня, недели, месяца и за год до 2100 лет, а также способность корректировать прыжок
★ 31 8 -Бит временно хранится оперативная память
★ Метод порта последовательного ввода/вывода делает меньшее количество труб.
★ широкое рабочее напряжение 2.0 5,5 В
★ Когда рабочий ток составляет 2,0 В, это меньше 300 ВС
★ Строительные/записи данных или данные оперативной памяти, существует два метода передачи одного байта и многопрофильные символы передачи.
★ 8 -pin Dip Упаковка или дополнительная 8 -пин -SOIC упаковка собирается в соответствии с поверхностью
★ Простой 3 -линейный интерфейс
★ Совместимо с TTL Compatibility VCC = 5V
★ Дополнительный диапазон температур промышленного уровня -40 +85
★ Трубы с двойным источником питания используются для основного источника питания и резервного источника питания

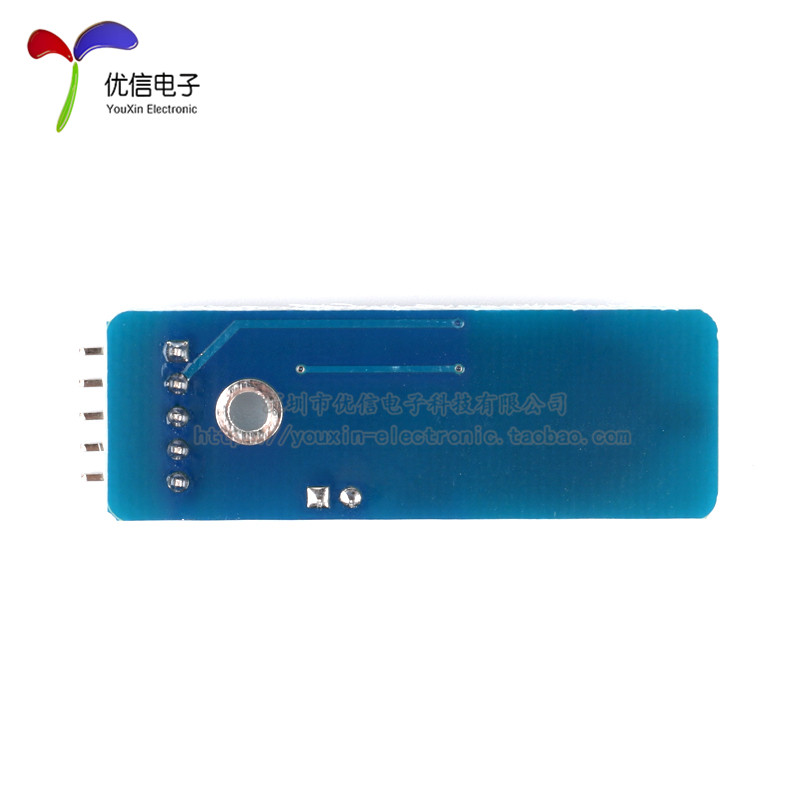

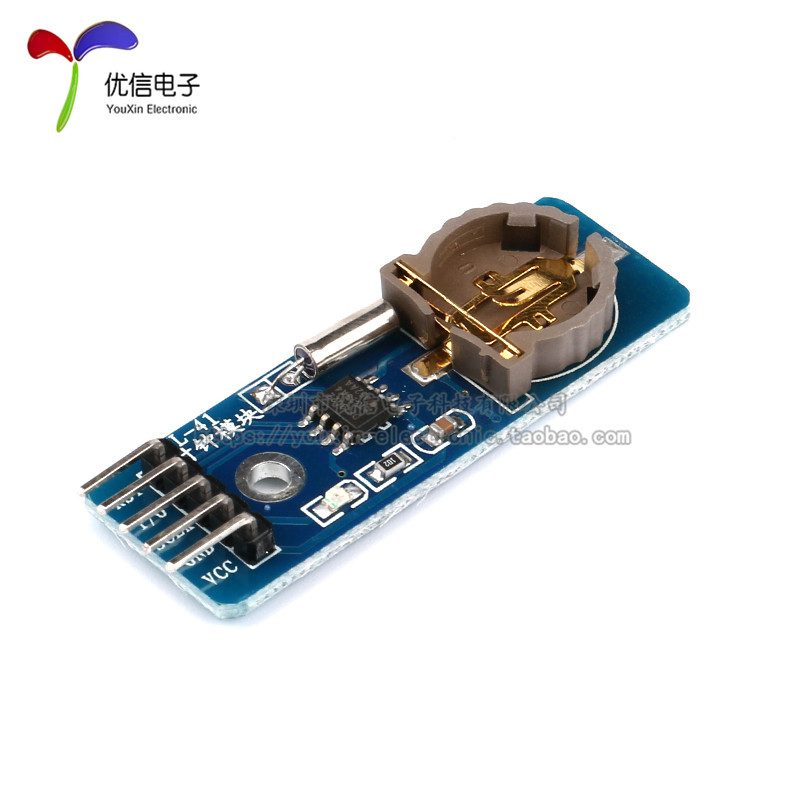

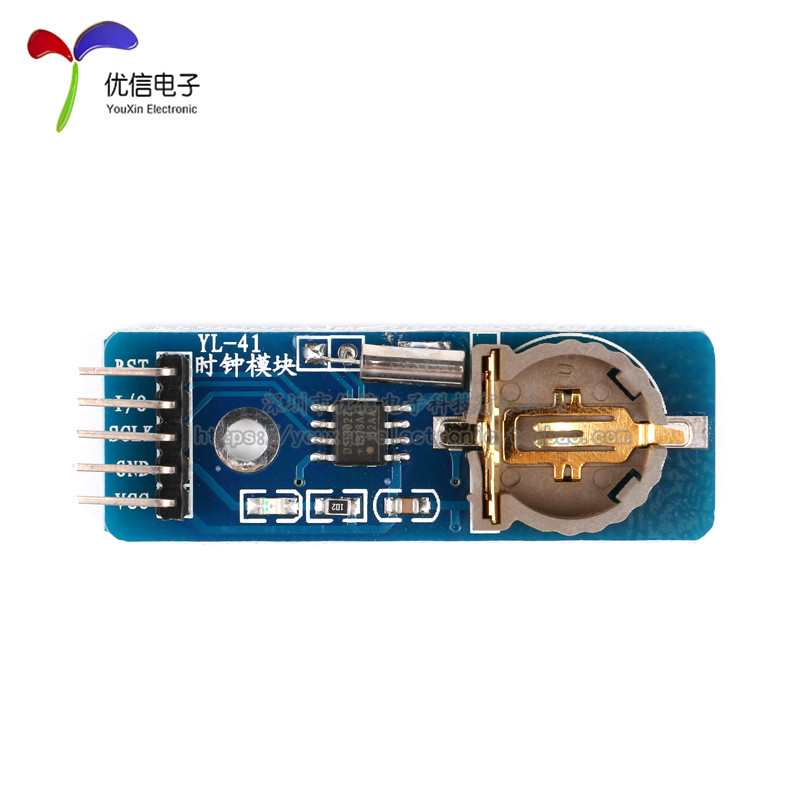

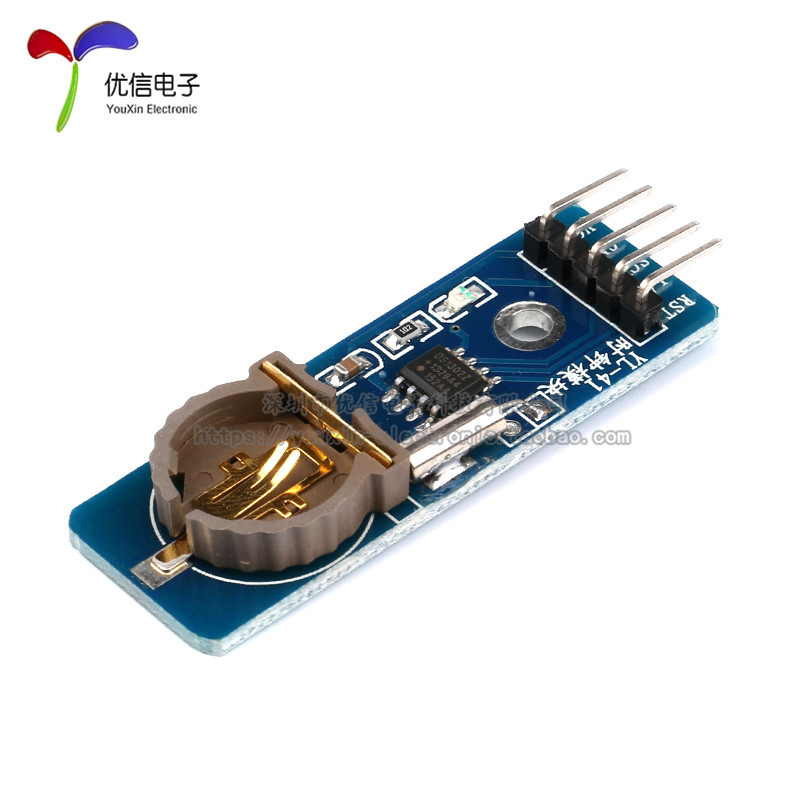

Два параметра модуля DS1302 в реальном времени следующие:
1.PCB - это стандартная двойная панель, полный дизайн патча, красивая атмосфера, размер 4,7 см *8см:
2. Принесите отверстие для позиционирования диаметром 3 мм, удобно и фиксировано;
3. Запасная батарея представляет собой подлинную батарею CR1220 с напряжением 3 В.
4. Кристаллическая вибрация 32,768 кГц
5.ds1302-SO-8 упаковочный патч HomeNIC MARDIC ChIP
6. Совместимое рабочее напряжение модуля 3,3 В/5 В, может быть подключено к одноведическим и 3,3 В.
7. Рабочая температура: 0°---70°
8. Принесите индикатор мощности
Три инструкции по использованию
1 Метод проводки (представленная рутинная программа проводка заключается в следующем, где SCLK, I/O, RST может захватить порт IO и изменить определение порта в программе
)),:,
VCC→+5V/3.3V
GND→GND
SCLK→P36
I/0→P34
RST→P35
Четыре списка доставки:

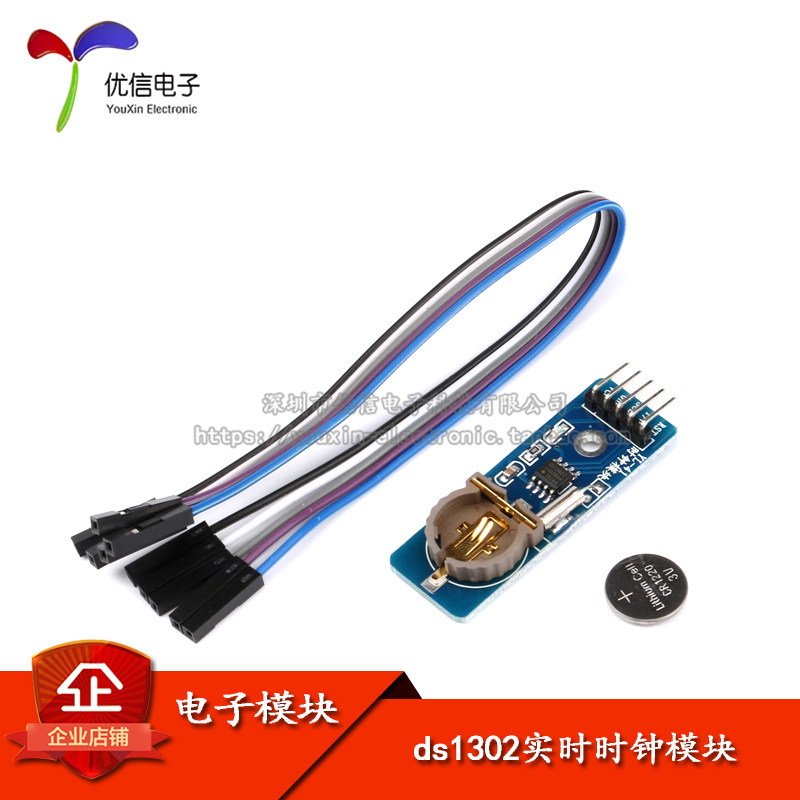

1. DS1302 Real Clock Module 1 (тестовая функция перед доставкой)
2. Резервная батарея CR1220
3,20 см линии Dupont, которая удобна для подключения
4. Предоставьте адрес загрузки информации (в основном, включая следующий контент)
(1) Схематическая схема DS1302
(2) Программа тестирования модуля 51
