Электронные игральные кости, DIY
Цена: 89руб. (¥4.2)
Артикул: 522555807345
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:深圳市优信电子科技有限公司
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.154руб.
¥0.286руб.
¥2.655руб.
¥0.327руб.
Видеадром Youku:
http://v.youku.com/v_show/id_XNjExNTcwODI0.html
Параметры комплекта:
Напряжение питания:3,5-6В;
Габаритные размеры:40*40 мм;
Функциональный игровой процесс:Колесо удачи — это инструмент, который сначала предсказывает, где остановится вращающийся диск, когда он остановится. Также может использоваться как игра для оценки чисел. , электронные игральные кости, лотерейные автоматы и т. д. Электронное колесо удачи выполняет ту же функцию в электронном виде.Этот комплект объединяет 10 светодиодов в один.Круг, при нажатии кнопки поочередно загорается каждый светодиод. Вначале скорость потока очень высокая, и кажется, что все светодиоды собраны вместе.Мигая, скорость потока будет становиться все медленнее и медленнее и, наконец, остановится на определенном светодиоде и больше не будет двигаться.Если последний загоревшийся светодиод совпадает с предсказанным игроком, товыражать“Выиграть приз”Это верно.
Принцип схемы: Схема в основном состоит из генератора импульсов и схемы десятичного счетчика.
Генератор импульсов состоит из NE555 и периферийных компонентов, образующих мультивибратор. При нажатии кнопки S1 Q1 включается и на вывод 3 NE555 выводится импульс. 10 выходных клемм CD4017 по очереди выдают высокие уровни, чтобы управлять 10 светодиодами, излучающими свет по очереди.После отпускания кнопки Q1 не будетСразу отрезаем, так как напряжение на обоих концах С2 уменьшается, программа проводимости Q1 постепенно ослабевает, частота выходного импульса вывода 3 замедляется, а также уменьшается частота перемещения светодиода.Оно замедляется. Наконец, когда C2 разряжается.Q1 отключается, контакт 3 NE555 больше не выдает импульсы, и светодиод перестает двигаться.однажды“Приз”ПроцессВот и все.R2 определяет скорость движения светодиода, C2 решает подождать.“Приз”время.

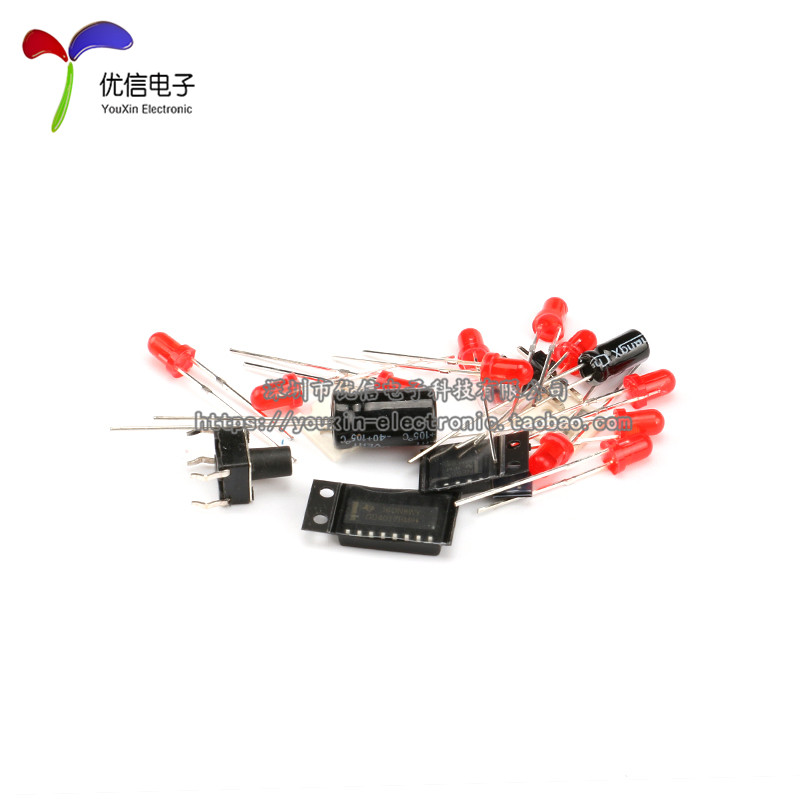

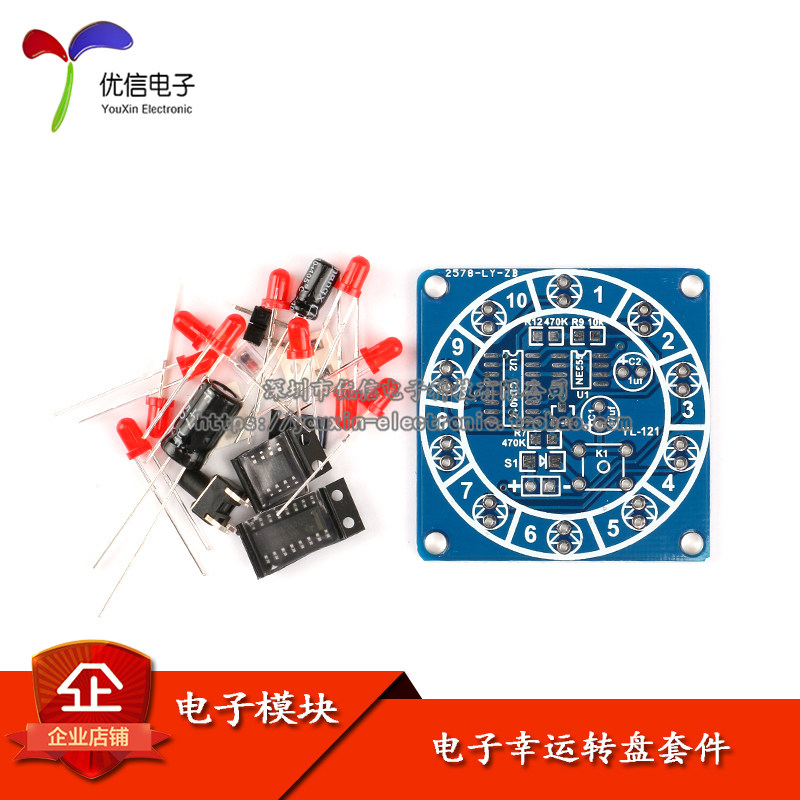

Список объемных поставок:
Имя компонента количество

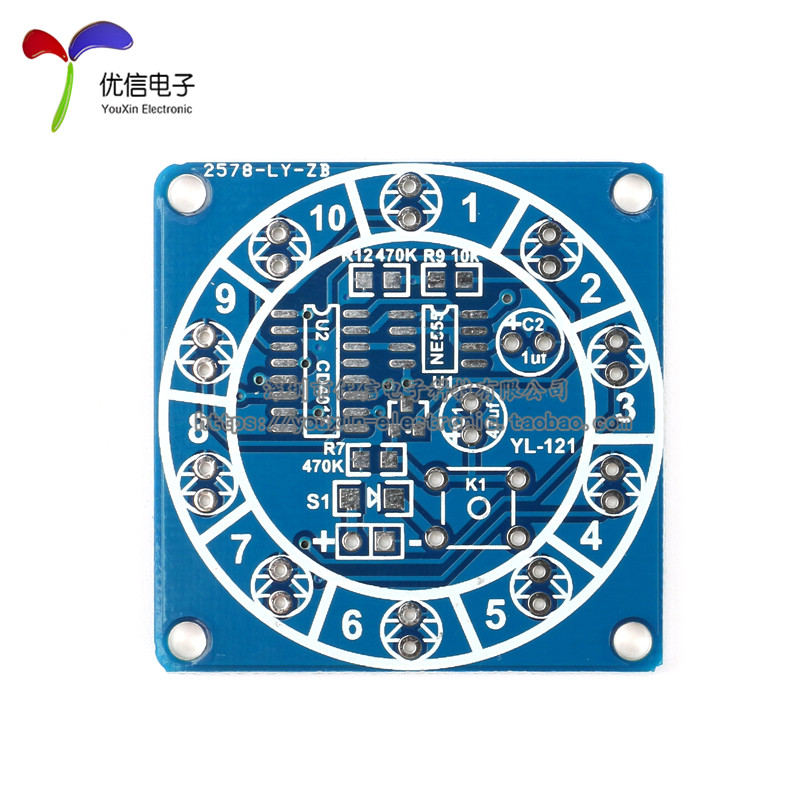

Пекартная плата 1
KF301-2P 1
6*6*10 кнопок 1
Конденсатор 1мкФ 50В 1
Конденсатор 47UF25V 1
5 мм светодиодный красный 10
1N4007 1
Резистор 470К 2
Сопротивление 10K 1
9014 Триод 1
8 -пиночное сиденье IC 1
NE555 1
16 -пиночное сиденье IC 1
CD4017 1
