Импортный Ultra -Small Tolume Lidar Lite V2 Laser Field Module 40M I2C PWM интерфейс
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Оригинальный импортированный ультра -наводной объем LiDAR Lidar Lide V2 Лазерный модуль 40M I2C Интерфейс PWM
Введение:
Lidar Lite 2 -это высоко встроенный модуль оптического диапазона с высоким показателем, который может использоваться в сценариях применения, которые требуют высокой степени надежности и сильных функций, таких как беспилотники, роботы или дроны, а также супер -маленький размер, стандартный i2c и стандартный i2c и Стандартные I2C и стандартный I2C и стандартный I2C и стандартный интерфейс PWM могут обнаружить длину 40 метров.
Особенности запуска Edge Lidar Lite 2, 905 нм (75um, 1 ватт, 4 Mrad, 14 -миллиметровый оптический) однопользованный лазерный стол&Град;
Lidar Lite 2 Источник питания 4.7-5,5 В постоянного тока, максимум 6 В постоянного тока, непрерывный рабочий ток<100 мА, самое главное, что выборка LiDar Lite занимает всего 0,02 секунды.
Примечание:
Уровень конструкции LiDar Lite 2 во всех операциях - класс 1, но при эксплуатации LiDAR Live не существует оптической или внешней защиты покровного покрытия, а диапазон лазерного излучения напрямую протекает, а глаза постоянно повреждены.Не смотрите на лазерный передатчик непосредственно при любых обстоятельствах.
особенность:
Применение: 0-60M Лазерная пусковая установка
Точность:&Plusmn;
Мощность: 4,7-5,5 В, максимум 6DC
Потребление тока: <100ma непрерывная операция
Время сбора: менее 0,02 секунды
Повторная скорость: на 100 Гц корректировка
Интерфейс: i2c или pwm
Размер: 21 x 48,3 x 35,5 мм
Релевантная информация:
Файл библиотеки Arduino:https://github.com/pulsedlight3d
Инструкции по использованию:http://pan.baidu.com/s/1qWBNCYg
Английское введение
Description
- Быстрее, более точное и более мощное, чем Legacy Lidar-Lite
- Компактный модуль 51 мм х 30 мм x 39 мм с 40 млн.
- Улучшения обработки сигналов предлагают в 5 раз быстрее скорость измерения
- Улучшение I2C Communications ANS назначим адресация I2C
- Отлично подходит для беспилотников, робототехники и других требовательных приложений
The LIDAR-Lite 2 Laser Rangefinder&NBSP; Наибольшая производительность доступна в одном датчике диапазона луча в своем классе.
Новый Лидар-Лис все спецификации в качестве датчика устаревшего:&NBSP;&NBSP;
Улучшения обработки сигналов предлагают в 5 раз быстрее скорость измерения
- С помощью внедрения новой архитектуры обработки сигналов Lidar-Lite теперь будет Oldion для сканирования приложений.
Improved I2C Communications
- Связь Lidar-Lite I2C теперь будет работать на 100 кбит/с или 400 кбит/с.
- Теперь широко композиция с самыми основными из драйверов I2C и большинством досок микроконтроллеров. Instead of“ack” and“nack&Rdquo;
- Предыдущее значение измерения может быть прочитано в любое время во время приобретения до тех пор, пока оно не будет перезаписано новым значением.&NBSP; Just fire it up and let it rip!
User Assignable I2C Addressing
- Отдельные датчики могут иметь уникальный адрес I2C.
- Базовый адрес 0x62 может быть использован в качестве по умолчанию в приложениях для одного датчика, и он также будет доступен в мультисенсорных приложениях в качестве трансляции.
Совместим с леггацией во всех основных функциях
- Совместимость будет распространяться на будущие версии и варианты продукта, т.е.
Expanded Support and Documentation Team
- Application code improved and updated.&NBSP;
- Документация расширена для поддержки новых функций
Сочетание атрибутов, обнаруженных в производительности, низкой производительности, низкой стоимости, небольшом размере, легкомысленном, низком энергопотреблении и динамической конфигурации TY, а также I2C-связи и адресации-это становятся практическими с минимальным весом и штрафами на мощность. .&DEG;
Лазерная версия лидарного лидарного лидара использует, излучающий край, 905 нм, однополосные лазеры. постоянного повреждения глаз.
Unique, Accurate, Lightweight& Economical
Отлично подходит для беспилотников, робототехники и других требовательных приложений.
Приложения практически неограниченные
Автомобильное слепое слепое зондирование, мониторинг трафика умного города, трехмерное сканирование изображений, предотвращение промышленности, измерение уровня промышленной жидкости/твердых веществ, компоненты системы Security, музыкальные инструменты, медицинская визуализация, аэрокосмическая промышленность и многое другое.
Technology innovations

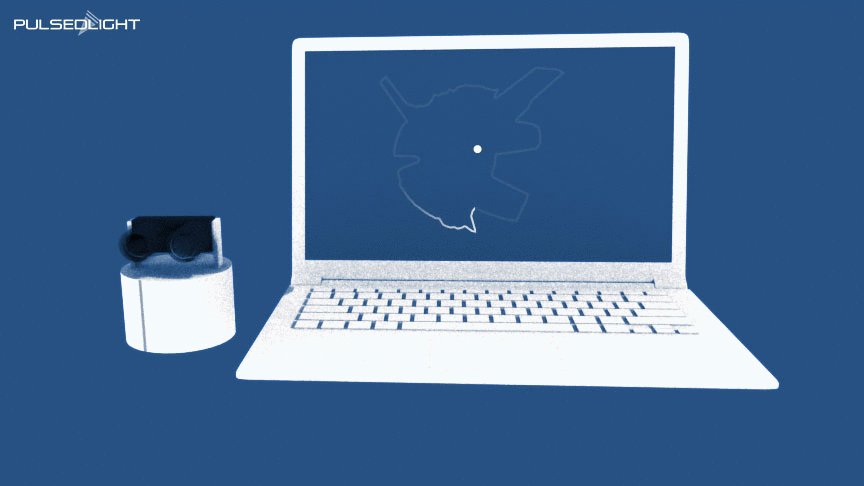

- Использование технологии соответствия подписи (известная как корреляция сигнала), которая оценивает задержку по времени с помощью ссылки на передачу в электронном виде по сигналу VED, чтобы найти наилучшее совпадение.
- Работа инфракрасного светодиода или лазера в коротких бурсах, позволяющих преимущество 100: 1 в пиковой выходной мощности над системами измерения с использованием непрерывного пучка.
- Новая текущая технология драйвера с наносекундным временем перехода сигнала в высоких пиковых токах для получения высокой мощности Bursmit Bursmt.
- Подход обработки сигнала, реализуемый в одном программируемом логическом чипе.
What's Included

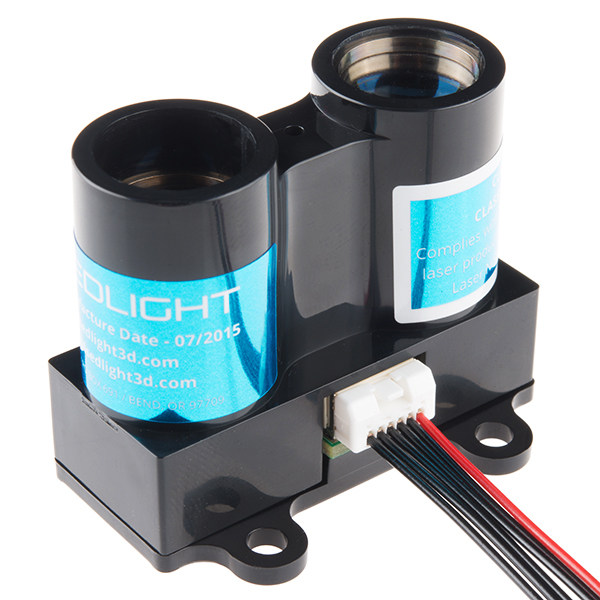

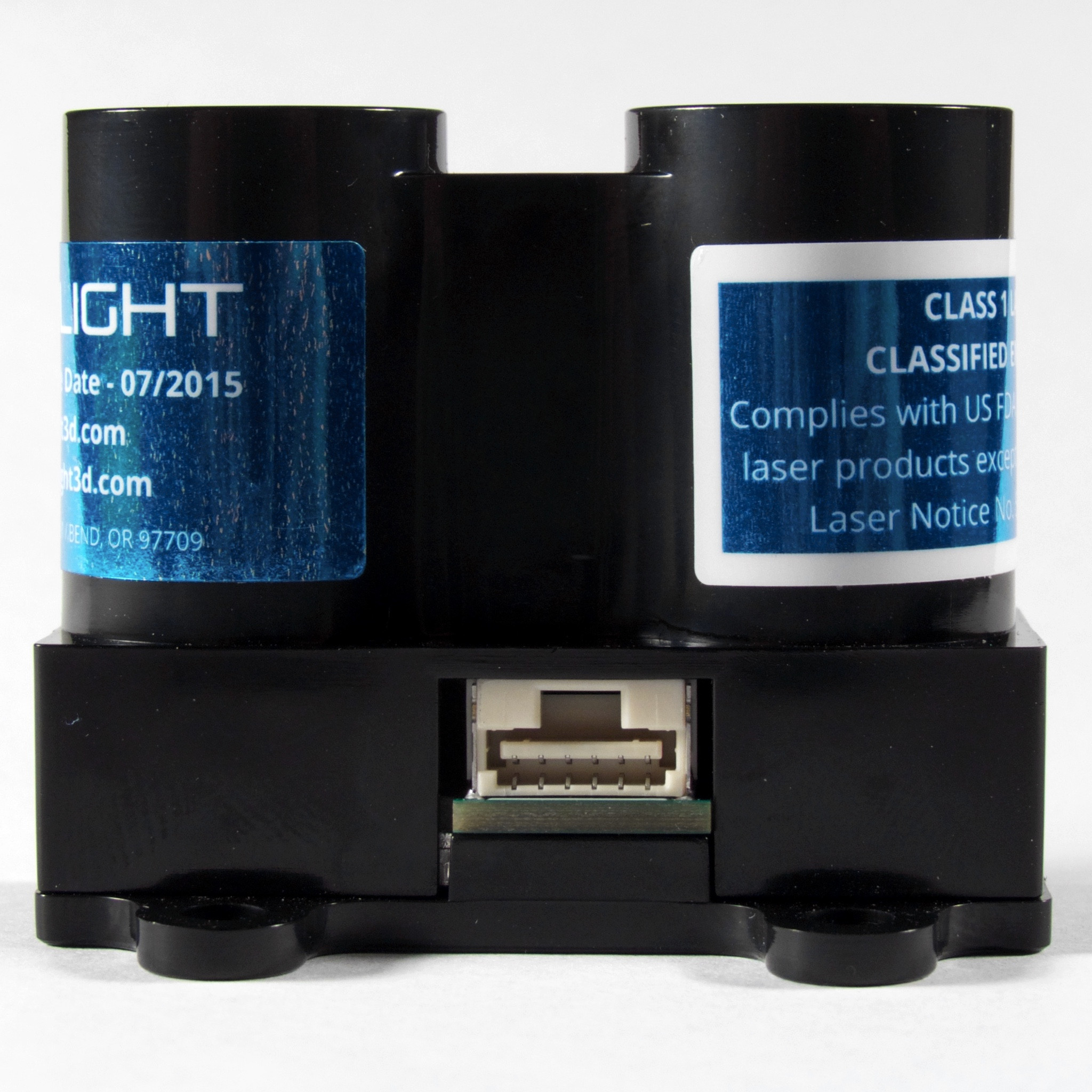

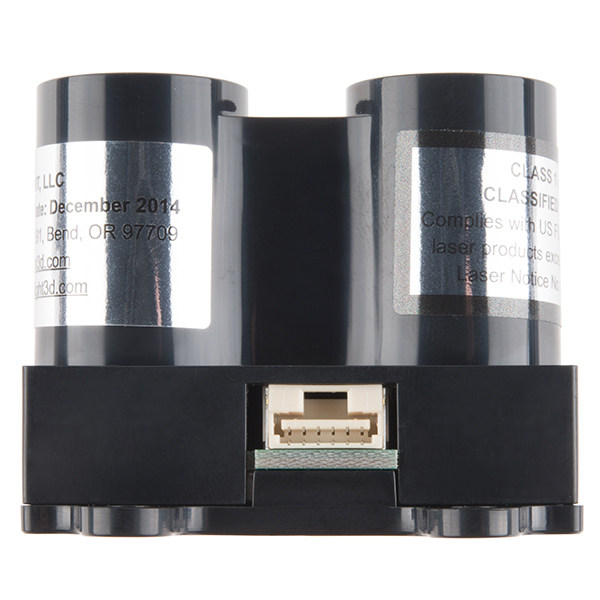

- 1x LIDAR-Lite Laser Rangefinder

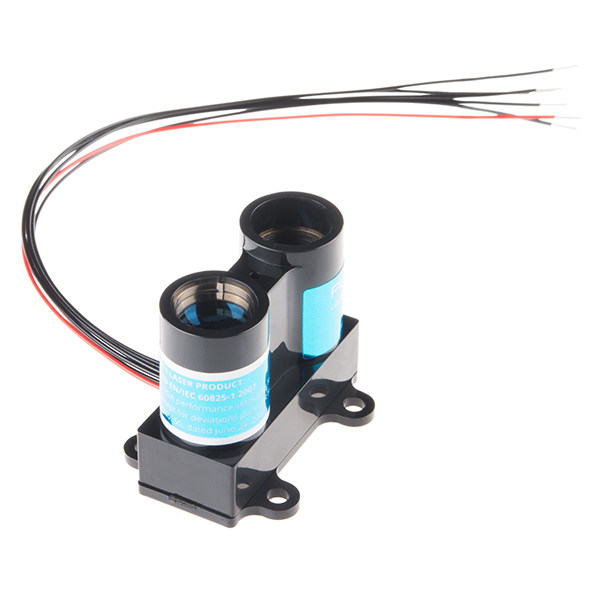

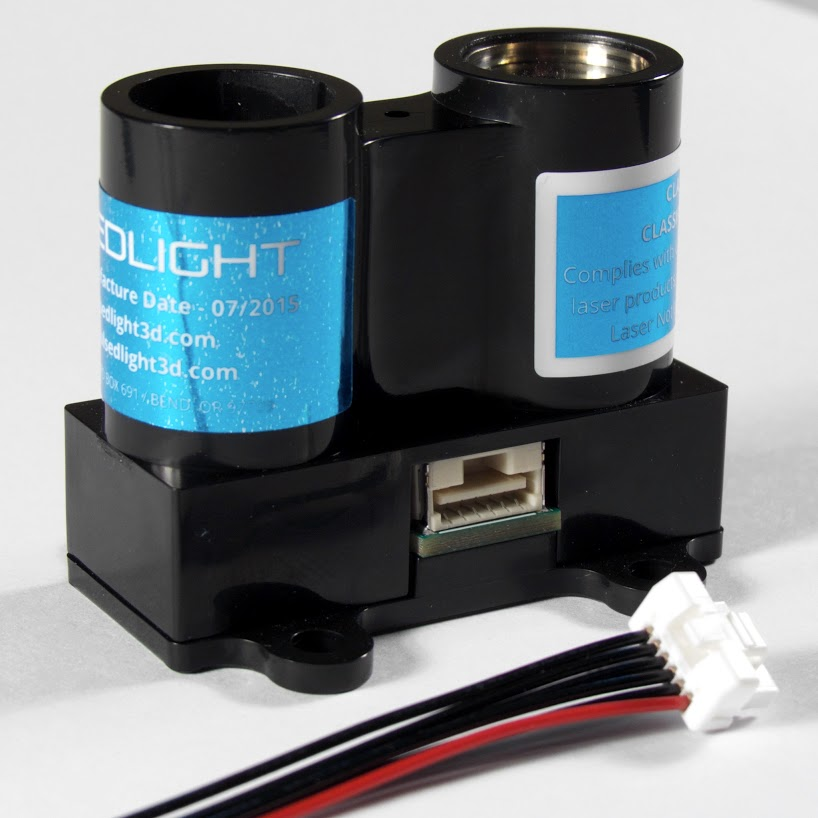

- 1x кабель (один конец с разъемом, другой конец голой провода)
Specifications
Performance
- Range: 0-20m LED emitter
- Range: 0-60m Laser emitter
- Accuracy: +/- 0.025m
- Power: 5VDC,<100ma
- Rep rate: 1-100Hz
- Interface: I2C or PWM
Configuration
- Лазер/контактная диода 14 мм оптика (лазерный продукт класса 1)
Laser sensor PCB
- NEP (Decector PIN): 12NW RMS, 1,5PF -детектор конденсатор, 1 мм размер виртуального детектора
- Минимальный обнаруживаемый сигнал: 1NW -256 Integrated Burssts (максимальное время интеграции)
- Мощность передачи (лазер): 1,5 Вт. Пик 14mm @ 3Amps Drive, 75Um Under Laser Laser Junction
- Мощность передачи (светодиод): 200 МВт в пределах +/- 3 градуса @ 1amp
Useful Links
PDF Files
- Datasheet
- Operating Manual
- Technology Brief
ZIP File
- Sample Code
Dimensions
- Module size: 21 x 48.3 x 35.5 mm
- PCB size: 44.5mm x 16.5mm
- Вес модуля: 16G (с оптикой и домом)
- PCB weight: 4.5g
