Модуль тактового модуля DS1302 в реальном времени модуль тактового модуля CR1220 Держатель батареи (отправьте батарею и линию Dupont)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Адрес загрузки данных:http://pan.baidu.com/share/link?shareid=449397&uk=322357029
Каждый набор независимой упаковки, отправьте 5 20 см линий DuPont (без батареи)
Размер печатной платы: 15,7 мм*25 мм*высота 10 мм (самый маленький размер таобао)

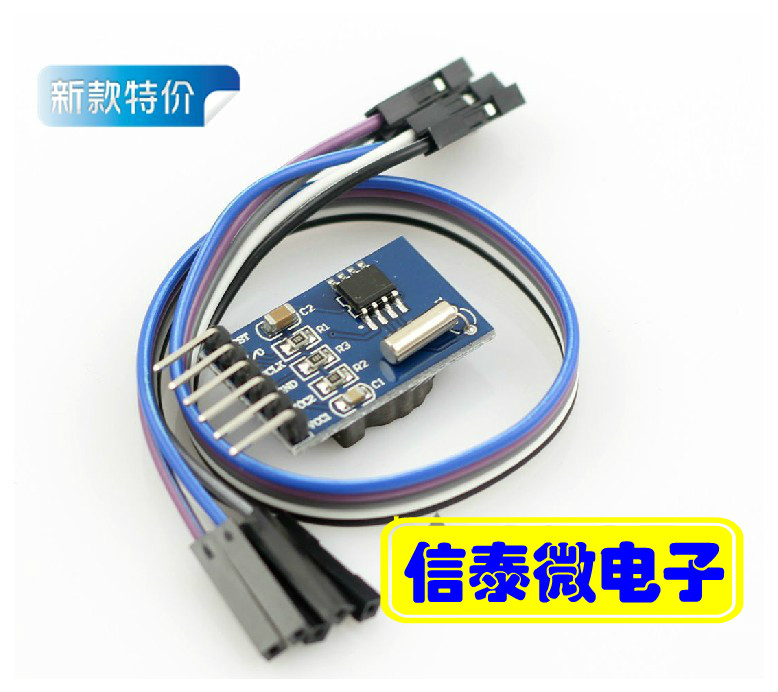

DS1302 модуль часов в реальном времени
DS1302 -это часовой чип зарядки зарядки, запущенный Dallas. Он содержит реальные часы/календарь и 31 -байтовую статическую оперативную память. Он связывается с однопримененным микрокомпьютером через простой последовательный интерфейс.Схема часов/календаря в реальном времени содержит информацию о секундах, подразделениях, времени, днях, неделе, месяце, месяце и году.Операция часов может быть определена инструкциями AM/PM для использования формата 24 или 12 лет.DS1302 может просто использовать синхронные последовательные методы для связи между DS1302 и однопроизводительным микроконтроллером. Требуются только три линии порта: (1) RST RST (2) Кабель данных ввода -вывода (3) SCLK.Данные с чтением/написанием часов/оперативной памяти передаются группой персонажей байта или 31 байта.DS1302 энергопотребление очень мало на работе и хранит данные и информацию о часах менее 1 мВт
DS1302 Основные показатели производительности:
★ Реальные часы могут рассчитывать способность секунд ,,, времени, дня, недели, месяца и за год до 2100 лет, а также способность корректировать прыжок
★ 31 8 -Бит временно хранится оперативная память
★ Метод порта последовательного ввода/вывода делает меньшее количество труб.
★ широкое рабочее напряжение 2.0 5,5 В
★ Когда рабочий ток составляет 2,0 В, это меньше 300 ВС
★ Строительные/записи данных или данные оперативной памяти, существует два метода передачи одного байта и многопрофильные символы передачи.
★ 8 -pin Dip Упаковка или дополнительная 8 -пин -SOIC упаковка собирается в соответствии с поверхностью
★ Простой 3 -линейный интерфейс
★ Совместимо с TTL Compatibility VCC = 5V
★ Дополнительный диапазон температур промышленного уровня -40 +85
★ Трубы с двойным источником питания используются для основного источника питания и резервного источника питания
Метод проводки (возьмите процедуру в качестве примера, вы можете взять любой порт iO и изменить определение порта в программе):
VCC →+5 В/3,3 В
GND → GND
CLK → P02
DAT → P01
RST → P00
Меры предосторожности:
1. Не подключайтесь с VCCC и GND, чтобы не сжигать чип
2.51 ОДНО -КРИП -машина P0 необходимо подключиться к сопротивлению притяжения. Если ваша отдельная машина не подключается к сопротивлению тяги, вы можете подключить кабель данных к другим портам
Список доставки:
1. DS1302 в реальном времени модуль 1 (с чипом DS1302 и запасной батареей, функция была протестирована перед доставкой)
3. 1 302 Китайское руководство по данным, 1 Руководство по данным английского языка, 1 Принцип модуля, 51 однояльная программа драйвера
