Модуль инфракрасного барьера, автомобиль для предотвращения препятствий, датчик предотвращения препятствий, распознавание черно-белых линий, регулируемое расстояние, фотоэлектрический переключатель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

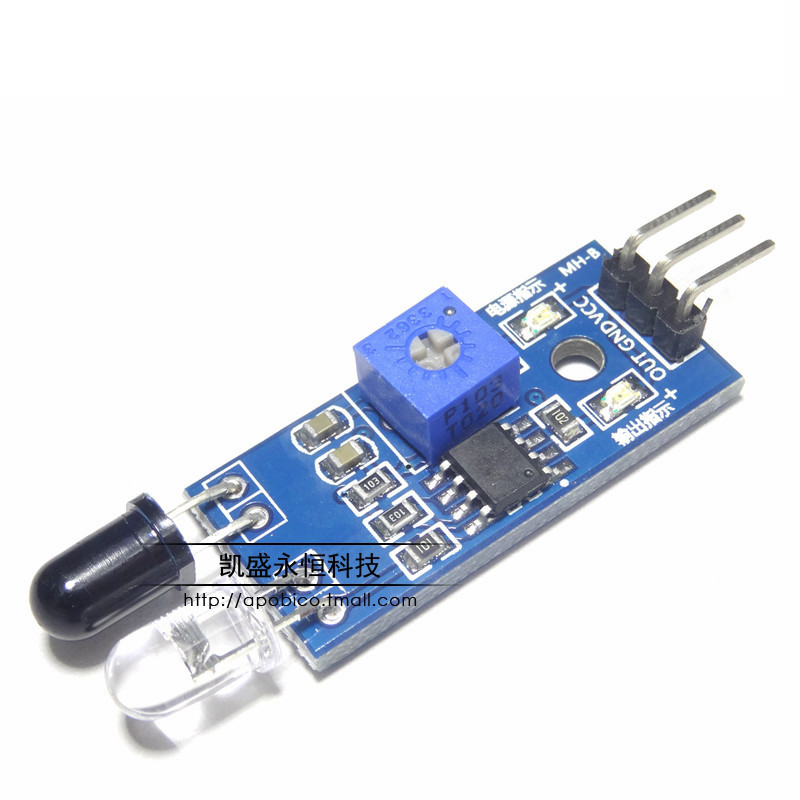

один Описание модуля
Датчик модуль обладает сильной адаптивностью к освещению окружающей среды. Он имеет пару инфракрасной запуска и приема трубки. Передающая трубка излучает определенную частоту инфракрасных лучей. Когда препятствие (отраженная поверхность) встречается в направлении обнаружения, инфракрасный Отражение возвращается для приема трубы и получения. После обработки схемы компаратора зеленый индикатор будет освещаться. В то же время вывод выходного интерфейса сигнала (сигнал низкого уровня) может быть отрегулирован с помощью ручки потенциометра для отрегулирования расстояния обнаружения. Эффективный диапазон расстояний составляет от 2 до 80 см. 5 В.Расстояние обнаружения датчика может быть отрегулировано с помощью потенциометра, небольших помех, легкой сборки и удобного использования. Он может широко использоваться во многих случаях, таких как робототехника, автомобили предотвращения препятствий, количество сборочных линий и черно -белое отслеживание линий.
два Описание параметра модуля
1 Когда модуль обнаруживает сигнал впереди, зеленый индикатор индикатора на плате зажигает уровень, а порт Out продолжает выводить сигналы низкого уровня.°Расстояние обнаружения может быть отрегулировано потенциометром, по часовой стрелке с потенциометром, а расстояние обнаружения увеличивается; потенциометр против часовой стрелки уменьшается, а расстояние обнаружения уменьшается.
2. Датчик активно обнаружение инфракрасного отражения, поэтому отражение и форма цели являются ключом к расстоянию обнаружения.Среди них черное расстояние обнаружения наименьшее, самая большая в белом; небольшая площадь небольшой площади небольшая, а расстояние большое.
3. Выходной порт модуля датчика может быть подключен непосредственно с одноквальным io-портом или может напрямую управлять реле 5 В; метод подключения: VCC-VCC; GND-GND; Out-IO
4, компараториспользоватьLM393,стабильная работаПредметы
5. Модуль может использоваться для питания модуля с помощью питания постоянного тока 3-5 В.Когда источник питания включается, зажжены огни индикатора красного питания;
6. Иметь винтовое отверстие 3 мм, которое удобно для крепления и установки;
7. Размер платы на расстоянии:3.1CM*1.5CM
8. Каждый модуль регулировал пороговое напряжение сравнения через потенциометр в каждом модуле. Это не особый случай. Не регулируйте потенциометр по желанию.
три Описание интерфейса модуля (3Линейная система)
1 VCC Внешнее напряжение 3,3 В-5 В (может быть напрямую подключено напрямую с помощью одного чип-машины 5V и 3,3 В одного чип-микрокомпьютера)
2 GND Внешний GND
3 OUT Маленькая плата цифровой выходной интерфейс (0 и 1)
