Подходит для сенсорного экрана Raspberry Pi 3B + 60 Гц. 3,5-дюймовый RaspberryPI3PI2/B + ЖК-дисплей.

Цена: 1 881руб.    (¥89)
Артикул: 520792932564
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:七星虫旗舰店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2.247руб.
¥39825руб.
¥16339руб.
¥45951руб.
  • Информация о товаре
  • Фотографии

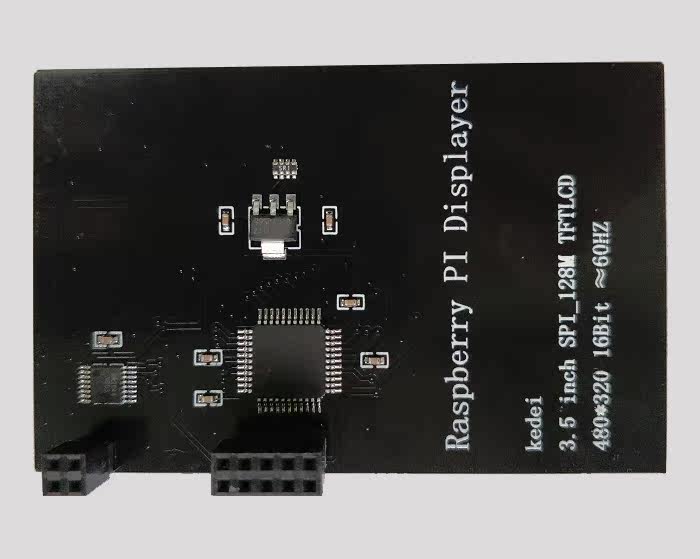

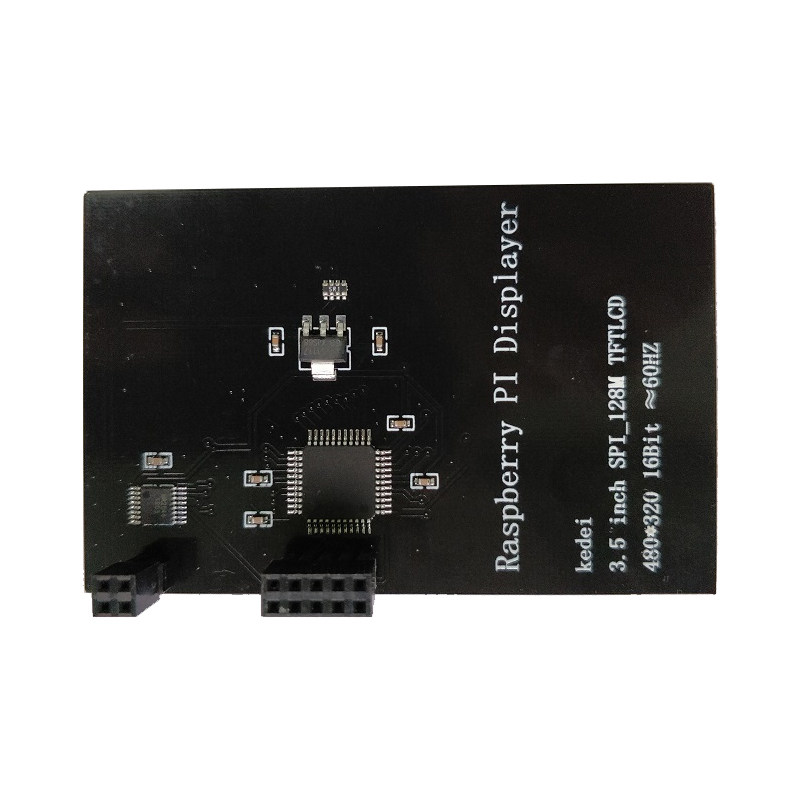

Этот продукт был разработан Kedei, используя более новую систему ядра Linux (версия 4.16.18), используя файловую систему Raspberry Pi 3B настольной работы UI, используя 128M SPI для передачи данных, видео, игры, игры и всего процесса. Предоставьте драйверы. !

Зеркальный файл (размером 818 м) Веб -сайт веб -диска:pan.baidu.com/s/14nqU76wIJuhsTd4ewGvyug

Зеркальный официальный веб -сайт:http://www.kedei.net http://kedei.net   http://en.kedei.net (иностранный)

Функции:

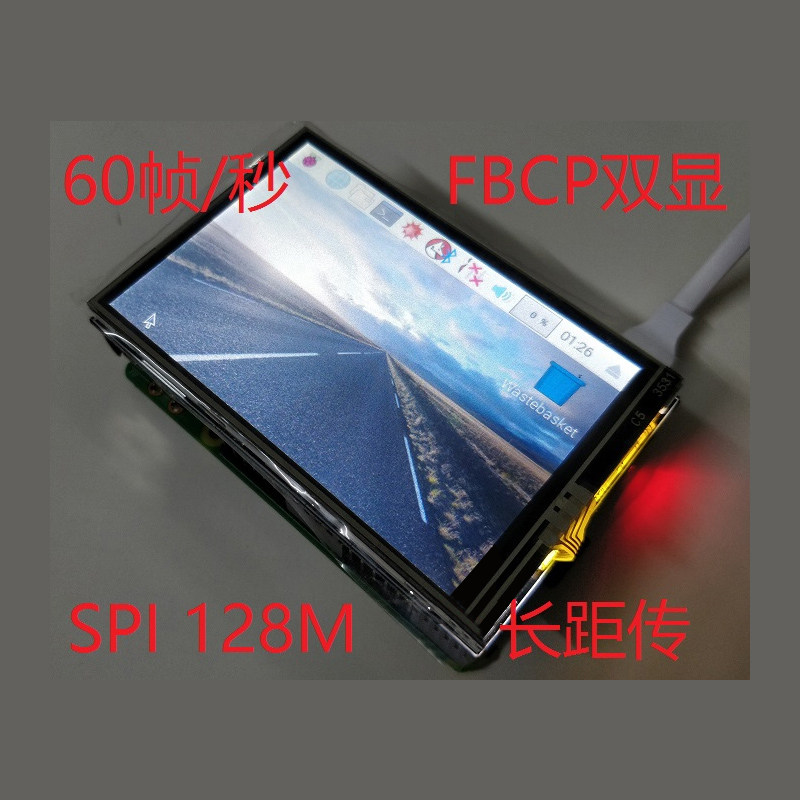

1. Используйте интерфейс скорости SPI 128M, чтобы обновить около 60 Гц, для видеоигр нет давления;

2. Поддержка 90&Град; 180&Град; 270° вращение, прикоснись к одному и тому же;

3. Может поддерживать драйверы программного обеспечения FBCP, поддержать двойной экранный дисплей, коэффициент разрешения дисплея 3: 2 лучше;

4. Поддержка Raspberry, Kali, Ubuntu System;

5. У гуманизированных мест матери есть больше ввода -вывода для вас, чтобы использовать;

6. Ультра -давное энергопотребление, ультра -полная передача;

7 Используйте ядро ​​микро -арма для стабильного и точного;

8. Поддержите все материнские платы Raspberry Pi 3B, в том числе 3B+, ноль W;

9.Физическое разрешение 480*320, размер дисплея 8,55*5,55;

Базовая информация о параметрах



Item

unit

Min

Typ

Max

Spi speed

M

--

128

--

Size

cm

--

8.55*5.55

--

Physical resolution

--

--

480*320

--

frequency

HZ

--

60

--

vcc

V

4.75

5

5.25

Total curren

ma

--

140

--

Backlight power

mw

500

550

600

Main chip

mw

80

100

150

Distance transmission

cm

-

15

60+

Как использовать:

ПРИМЕЧАНИЕ. Вы можете использовать зеркало интегрированного драйвера или напрямую использовать драйвер, но они нельзя использовать одновременно!Пересечение

А. Быстрый путь, Используйте сетевой диск(35_SPI_128M) Или веб -сайт

Скомпилированный файл внутриСгореть прямо на SD -карту.

  Примечание:Когда вы обновляете систему, вы должны использовать эту команду sudo apt-mark hold raspberrypi-kernel(Блокировка ядра, и водитель не будет изменен)Sudo Apt-Mark Hold Raspberry Pi-Bootloader(Разрешение блокировки не меняется)

B. Используйте установку драйвера

A. Используйте онлайн -установку (рекомендация)

  1. сжигание официальной настольной системы Raspberry Pi 3B

  2. гарантировать обычное сетевое соединение



  3. Правильно подключите ЖК -экран с платой разработки Raspberry Pi 3B (все в порядке)

  4.Откройте ввод терминала следующей команды



sudo git clone https://github.com/kedei/LCD_driver

  5. Изменить разрешения на файлы



    sudo chmod -R 777 LCD_driver

6.Введите папку



cd LCD_driver

7.Установите драйвер, а затем перезапустите автоматически



Не используйте драйвер FBCP

Установить напрямую   ./LCD35_show

Поверните 90°   ./LCD35_show 90

Поверните 180°  ./LCD35_show 180

Поверните 270°  ./LCD35_show 270

Используйте драйвер FBCP (должна быть подключена материнская плата Raspberry Pi 3B):

Установить напрямую  sudo ./LCD35_fbcp

Поверните 90°   sudo ./LCD35_fbcp 90

Поверните 180°  sudo ./LCD35_fbcp 180

Поверните 270°  sudo ./LCD35_fbcp 270

Примечание: Raspberry Pi 3b Виртуальное разрешение по умолчанию составляет 480*320, может быть, ваше устройство HDMI не поддерживает это разрешение!

b. Используйте драйвер на сетевом диске

  1. сжигание официальной настольной системы Raspberry Pi 3B

  2. гарантировать обычное сетевое соединение

  3. Правильно подключите ЖК -экран с платой разработки Raspberry Pi (все в порядке)

  4. Скопируйте сетевой диск в Raspberry Pi 3B (с помощью SSH или с помощью U -дискового среды)

  5. Declaze файлы и запустите установку.

    Изменить разрешения            sudo chmod 777 LCD_driver.zip

    декомпресс -файл               sudo unzip LCD_driver.zip



   Изменить разрешения на файл





    sudo chmod -R 777 LCD_driver

6.Введите папку



cd LCD_driver

7.Установите драйвер, а затем перезапустите автоматически



Драйвер FBCP не применим

Установить напрямую   ./LCD35_show

Поверните 90°   ./LCD35_show 90

Поверните 180°  ./LCD35_show 180

Поверните 270°  ./LCD35_show 270

Используйте драйвер FBCP (Raspberry Pi 3b должен быть подключен):

Установить напрямую  sudo ./LCD35_fbcp

Поверните 90°   sudo ./LCD35_fbcp 90

Поверните 180°  sudo ./LCD35_fbcp 180

Поверните 270°  sudo ./LCD35_fbcp 270

     Примечание:Когда вы обновляете систему, вы должны использовать эту команду Sudo Apt-Mark Hold Raspberry Pi-Bootloader(Блокировка базовой конфигурации не изменится)

    затем используйте команду,
    sudo apt-get update
    sudo apt-get upgrade

   sudo apt-get dist-upgrade   (не рекомендуется для этого обновления команды, обновление есть, но оно может быть небезопасно)



В противном случае это может потерпеть неудачу после перезапуска

Определение трубы



Pin Number

Pin Name

Descriptions

1,17

3.3v

POWER 3.3V

2,4

5v

POWER 5V

3

NC

Not connect

18

TP_IRQ

Touch interruption

19

SPI_MOSI

Spi interface date output

20,25

GND

ground

21

SPI_MISO

Spi interface date input

22

LCD_CD

LCD display function number

23

SPI_SCLK

Spi interface clock

24

LCD_CS

LCD display spi chip select

26

TP_CS

Touch spi chip select

Other pin

NC

Not connect

 Список доставки продукта: отображение, Touch Pen.
