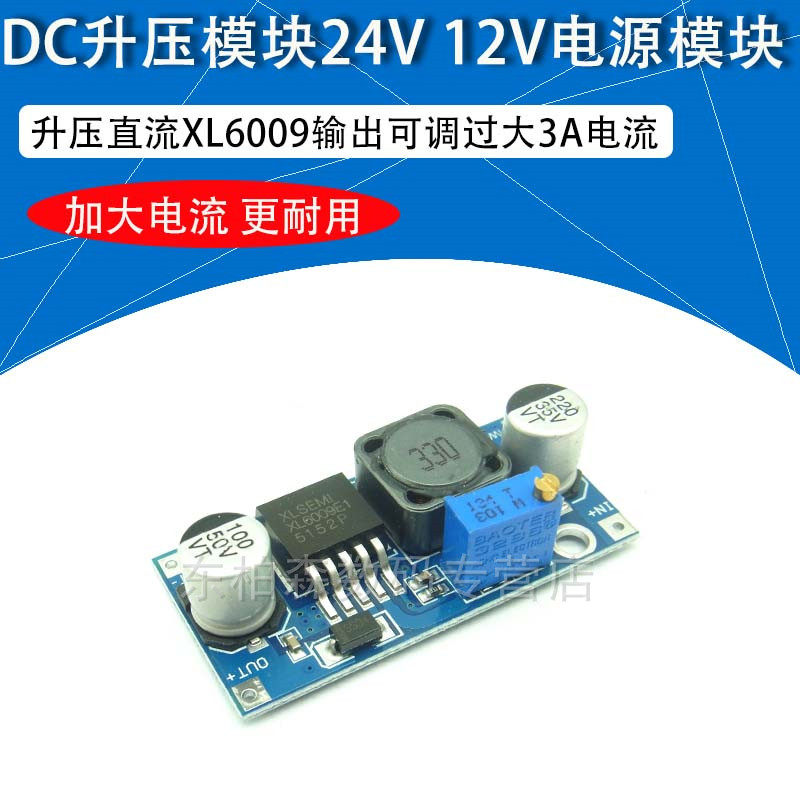

Ratial DC XL6009 DC Модуль дыхания 24 В 12 В модуль модуля мощности можно настроить на ток 3A

Цена: 125руб.    (¥5.9)
Артикул: 520017037954

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:东柏森电子东柏森专卖店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.5734руб.
¥4.0185руб.
¥3.6978руб.
¥3.574руб.
  • Информация о товаре
  • Фотографии

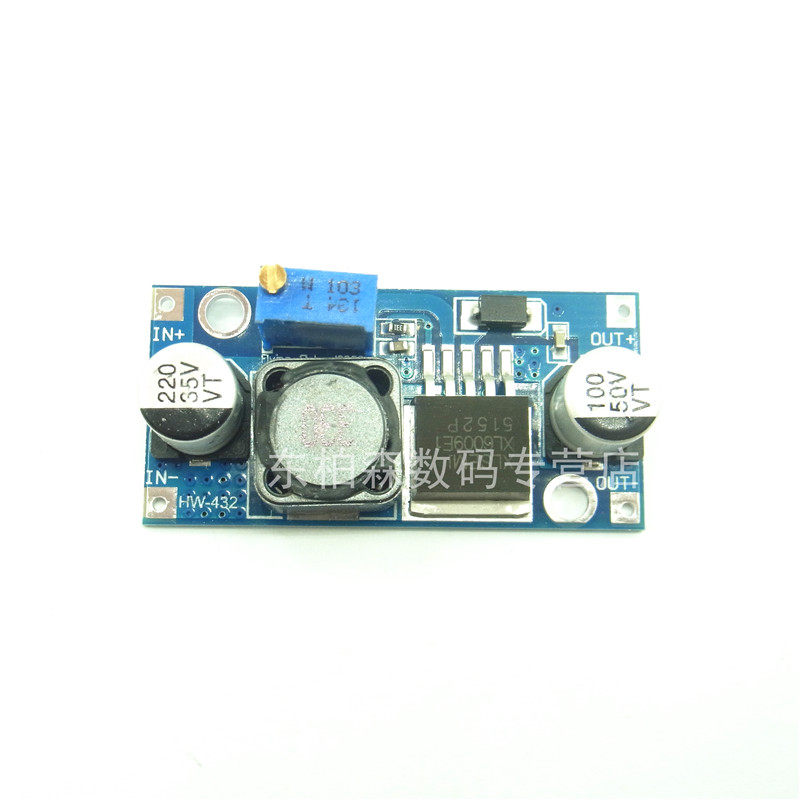

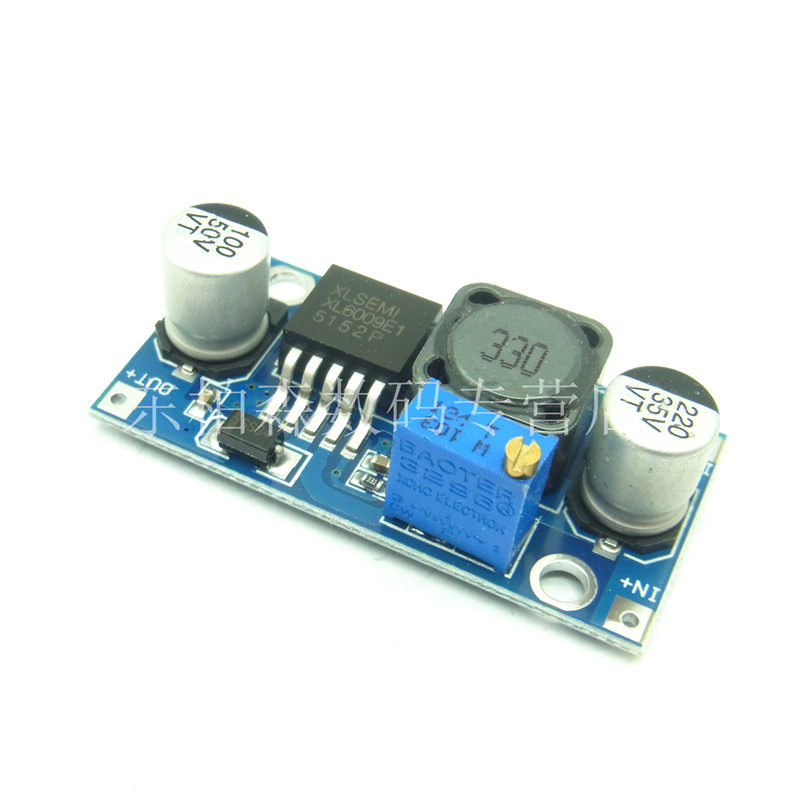

XTW6009 Один4AВысокий рост тока переключателя (BOOST) Модуль.Этот модуль используетсяВторое поколениеТехнология с высокой частотой переключенияXL6009E1Для основного чипа производительность намного превышает первое поколение технологийLM2577СущностьXL6009Стоимость повышения модулей ниже, а производительность более выдающаяся.LM2577Модуль вот -вот будет устранен.



● Ультра -все входное напряжение3V~32V, Диапазон рабочих напряжений JIA5~32VПредметы

● Ультра -все выходное напряжение5V~35VПредметы

● Встроенный4AВысокая эффективностьMOSFETПереключить трубку, чтобы повысить эффективность94%(;LM2577Текущий3AПолем

● Ультра -высокая частота переключения400KHzВы можете использовать небольшой конденсатор фильтрации -мощности для достижения очень хороших результатов. Волны меньше, а объем меньше.(LM2577Только50KHzПолем



Технические параметры:





Спецификация модели

XTW6009 Бустер -модуль

Модуль природа

Не -изоляционное напряжение (BOOSTПолем

Метод выпрямления

Не -синхронное исправление

Вход

3V~32V

Выход

5V~35V

Входной ток

4A(Большой), пустая нагрузка18mA(5Vвходить,8VВывод, пустая нагрузка меньше18mAСущностьЧем выше напряжение, тем больше ток воздушной нагрузки.Полем

Эффективность конверсии

<94%(Чем больше разность давления, тем ниже эффективность)

Уровень на выключении

400KHz

Выходная волна

50mV(Чем выше напряжение, тем больше ток, тем больше волновой)

регулирование нагрузки

±0.5%

регулирование напряжения

±0.5%

Рабочая Температура

-40℃~ +85℃

Размеры

43mm * 21mm * 14mm(длинный*Ширина*высокий)

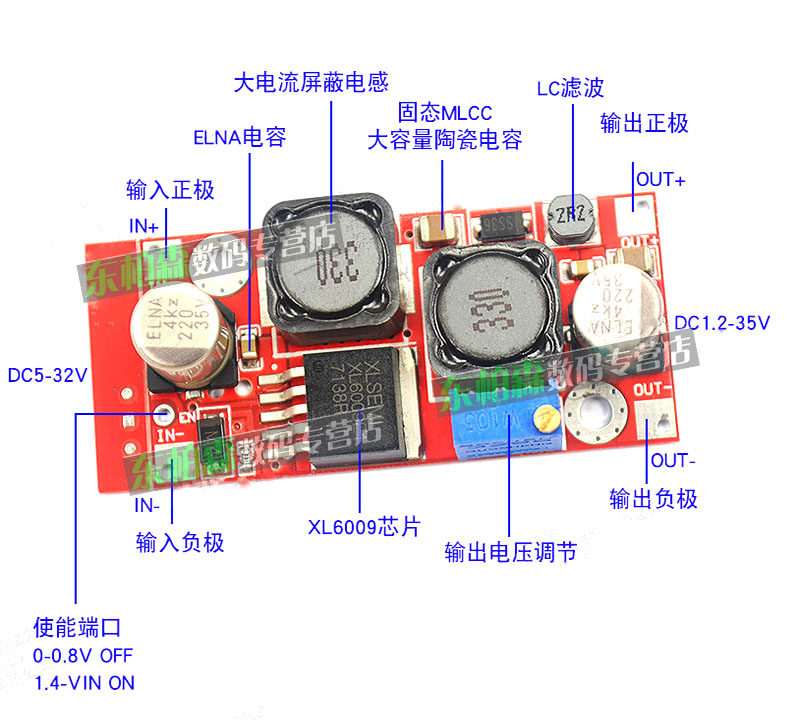

IN+ Введите положительный полюс Входной негатив!

OUT+выходной положительный полюс Out-Output Oftion Electrode



Образец сравнения тестов:



 Введите 5V   Вывод 12 В 0.8A    9.6W



 Введите 7,4 В. Вывод 12 В 1.5A     18W
 Введите 12 В. Вывод 15 В   2A     30W
 Введите 12 В. Вывод 16 В   2A     32W
 Введите 12 В. Вывод 18 В 1.6A   28.8W
 Введите 12 В. Выход 19 В 1.5A   28.5W
 Введите 12 В. Вывод 24 В 1 A     24W

  Введите 3V    Вывод 12 В  0.4A     4.8W

Vin*iin*эффективность = vout*iout

VIN: входное напряжение
Iin: входной ток
Vout: выходное напряжение
IOUT: выходной ток

Меры предосторожности:



※По сравнению с методом трехпольного обеспечения труб LM2577 эта эффективность преобразования модуля выше

※Этот модуль является регулируемым модулем Boost.
Чтобы изменить выходное напряжение.Высокое выходное напряжение составляет 45 В.Рэп давление в прошлом, поверните давление на время.

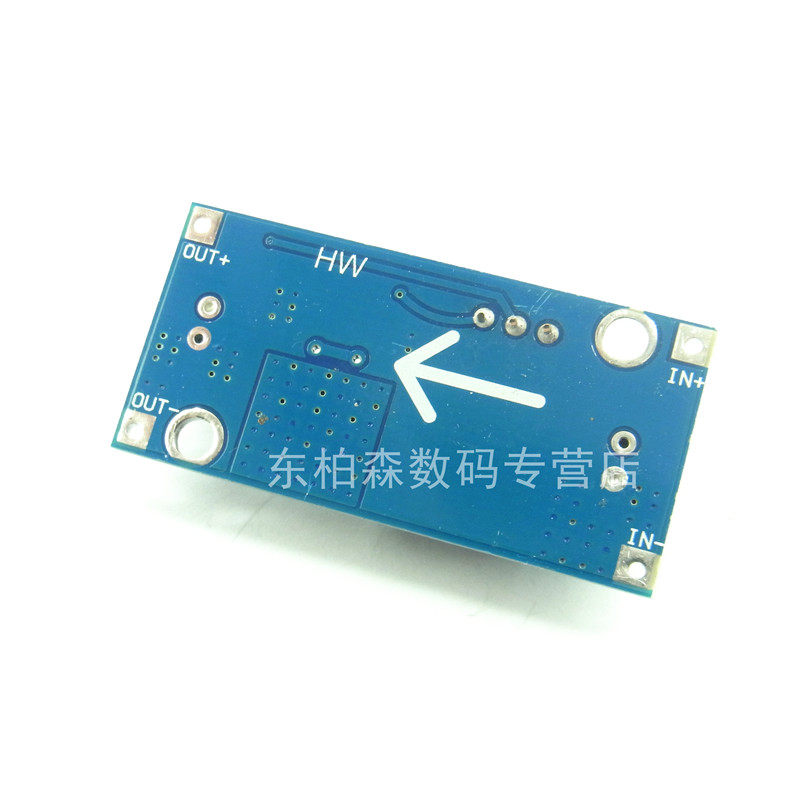

※GND (входной отрицательный), указанный на модуле, в+(входной положительный), GND (выходной отрицательный), Out+(выходной положительный)

※Температура работы :: Промышленная оценка (промышленная оценка (-45℃~ +85° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или усилите рассеивание тепла)
