M-Mini (AR9331) MACH Development Board Tolume малая камера Ttl Arated Apdatation Vi-Fi

Цена: 2 705руб.    (¥128)
Артикул: 45683968303

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:cheng830925
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥982 071руб.
¥1202 536руб.
¥982 071руб.
¥691 458руб.
  • Информация о товаре
  • Фотографии

Последний онлайн, M-mini machиM-mini nanoСовет по разработке. Эта ссылка продает Совет по разработке M-Mini Mach (Нижняя пластина+модуль).

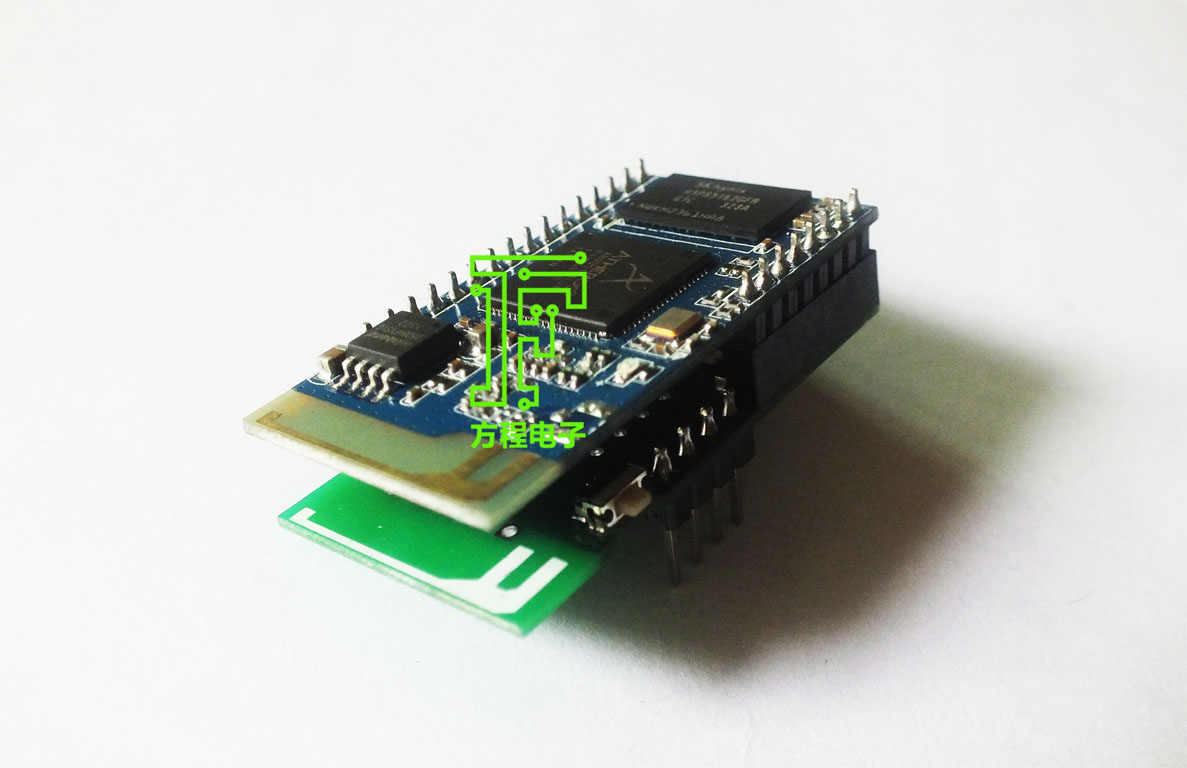

1>  M-Mini Profile:



      M-Mini Module-это модуль WiFi, разработанный AR9331 SOC Chip. Эта схема имеет низкое конкретное энергопотребление, низкие калории, стабильные функции и полная поддержка. Кроме того, есть много игроков, и есть много онлайн-информации, издавая информацию о онлайн- Это делает это, так что этот план любит всеми.

     &Nbsp; m-mini модуль приводит к USB, сетевым портам TTL, I2S (тройной системе), 6 GPIO и другим выводам. С точки зрения функций он полностью совместим с WR703N (UBOOT не совместим). Запустите на m- Mini. И M-Mini имеют большую память (64 Мбайт) и Flash (8 Мбайт, 16 Мбайт).

     M-Mini Модуль был официально поддержан Opewnrt, OpenWrt Барьерный взломан, версия багажника   есть соответствующие модели. Покупатели могут напрямую загружать исходный код OpeWnrt для составления соответствующей прошивки. Учитывает урок компиляции OpeWnrt, Google и Baidu много, пожалуйста, научитесь для вашей собственной ссылки.



2>Параметр модуля M-Mini:



Модель:        Elink M-mini

система:        По умолчанию OpenWrt

CPU:         AR9331 400MHZ MIPS 24kОсновной

RAM:         512Mbit(64MByte) DDR2 400MHZ

Flash:       32Mbit(4MByte)/64Mbit(8MByteпо умолчанию)/128Mbit(16MByte)

Беспроводная скорость:    150Mbps

УниверсальныйGPIO:    8 (не включенTX,RX)

SPI:          1 (повторное использование)

I2S:           1 (система с тремя линией, без повторного использования MCLK)

JTAG:          1 (повторное использование)

USB:          Usb 2.0 masterИнтерфейс, поддержкаusb hubРасширять

отладка:         Интерфейс отладки последовательного порта (TTL)

питаться от:         3.3VНапряжение питания.

Энергопотребление:         0.36W

проводная сеть:     1индивидуальный100MСетевой интерфейс

антенна:         IPX PAD, может быть сварена напрямуюАнтенна или IPX.

Размер товара:     21.8 * 41.5MM



прошивка:         Полностью совместимая прошивка WR703 OpenWRT/DD-WRT, сброс/системный светодиод совместим с 703.

Больше функций модуля можно понять по ссылке ниже:

http://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-2498579089.4.i5vhco&id=22478503432

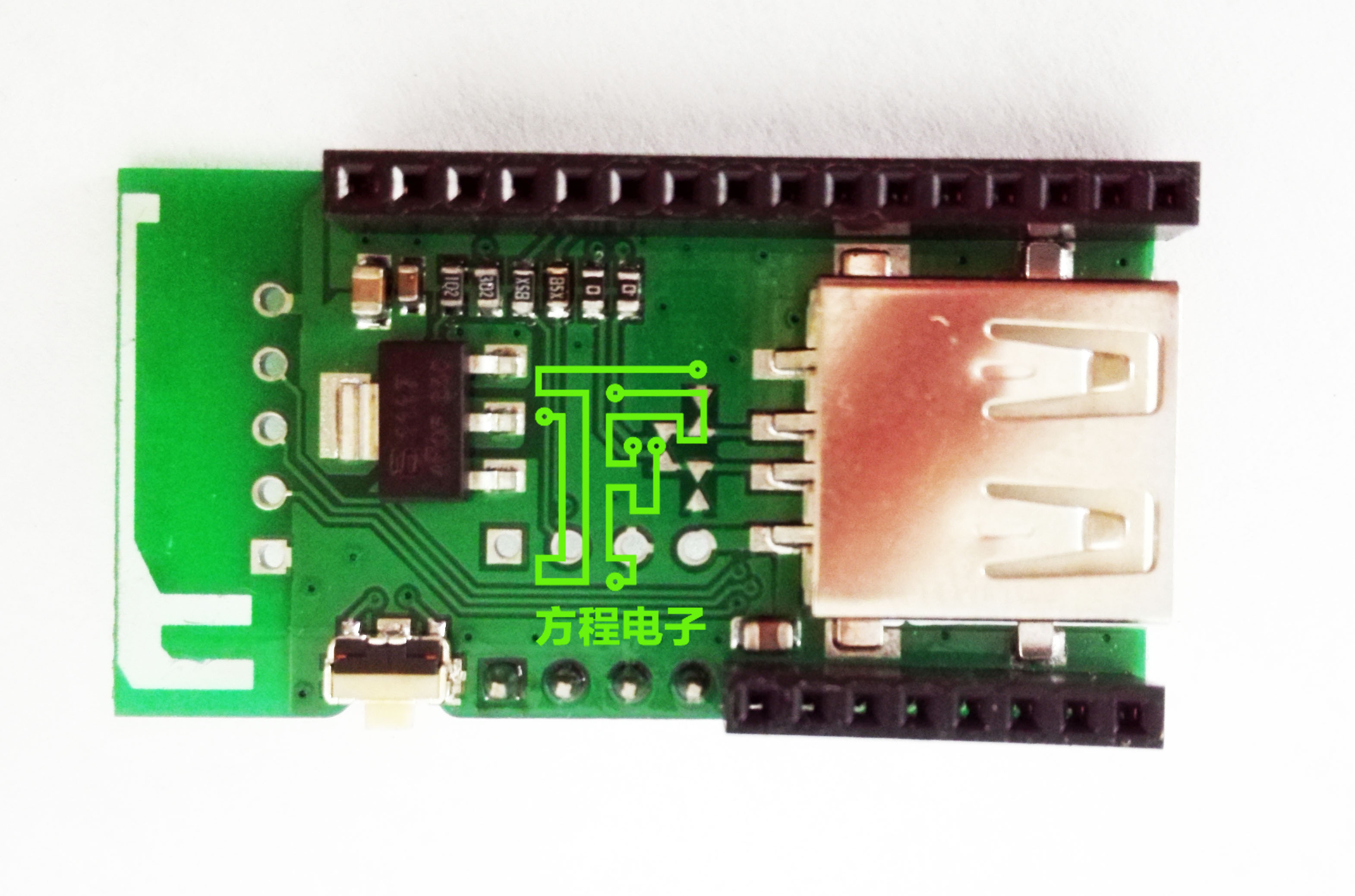

3>О M-Mini Mach Development Board:

Доска разработки M-Mini Mach была разработана для модуля M-Mini, с платой разработки наименьшего объема и того же размера, что и модуль M-Mini (41,5*21,8 мм) ,.

Поддержите последовательный порт USB, приводят к трем GPIS (если этого недостаточно, его также можно приваривать на трубке гнезда нижней пластины. Так что можно использовать все GPIS M-Mini).

Клиенты, которые в основном используются для роботов, автомобилей Wi -Fi, камеры Wi -Fi и т. Д.

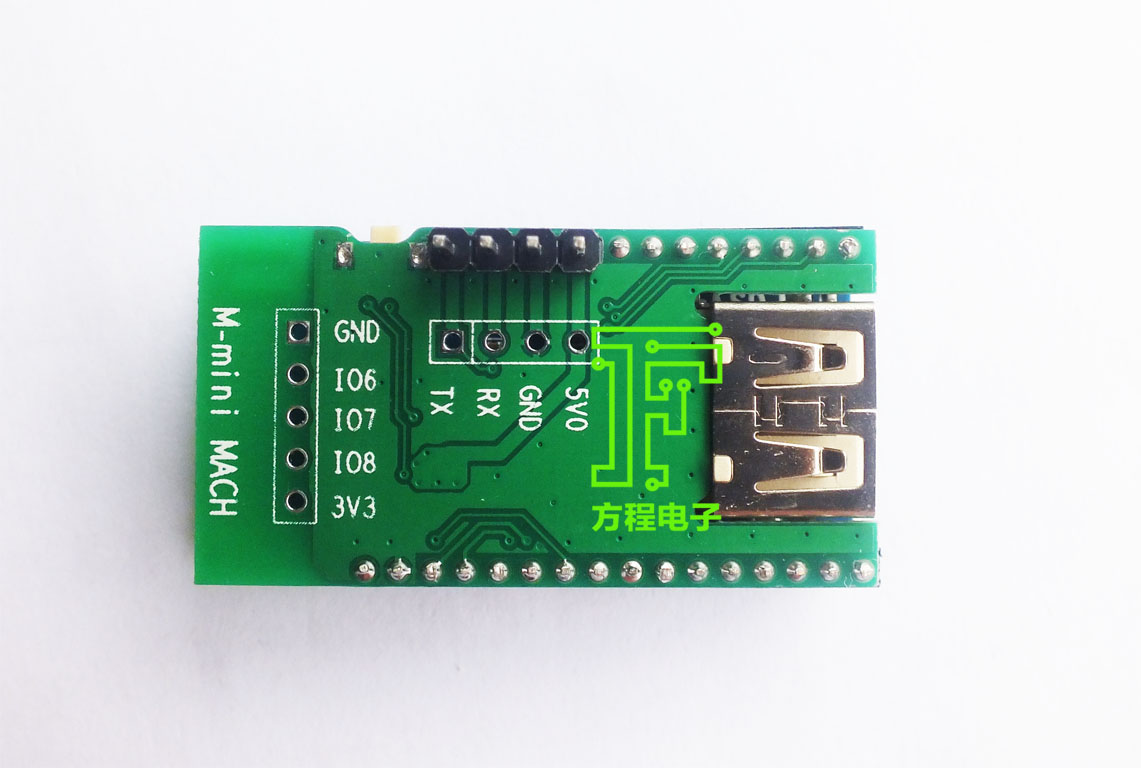

Как показано на рисунке ниже: плата разработки используется для выводов, а питания 5 В на линии TTL можно использовать.

4>О Uboot:

В этой плате разработчиков нет сетки, поэтому ее нельзя использовать для восстановления прошивки с помощью HTTPD, но наш Uboot поддерживает USB -мигание. Конкретная операция заключается в следующем:

1. Переименовать прошивку, которая будет забрана в Flash на компьютере:M-mini_firmware.binПоместите его в диск U (формат U -диска - FAT32),

2. Вставьте U -диск в устье USB Совета по разработке,

3. Нажмите кнопку сброса в Совете по разработке, чтобы взимать с Совет по разработке,

4. Если вы подключите кабель TTL, вы можете проверить статус платы разработки через терминалы, такие как замазка. Если у вас нет TTL, вы можете отпустить кнопку сброса после просмотра светодиодной вспышки на плате разработки.

5. Подождите, пока совет по разработке завершит камеру. Совет по разработке перезагрузится автоматически.

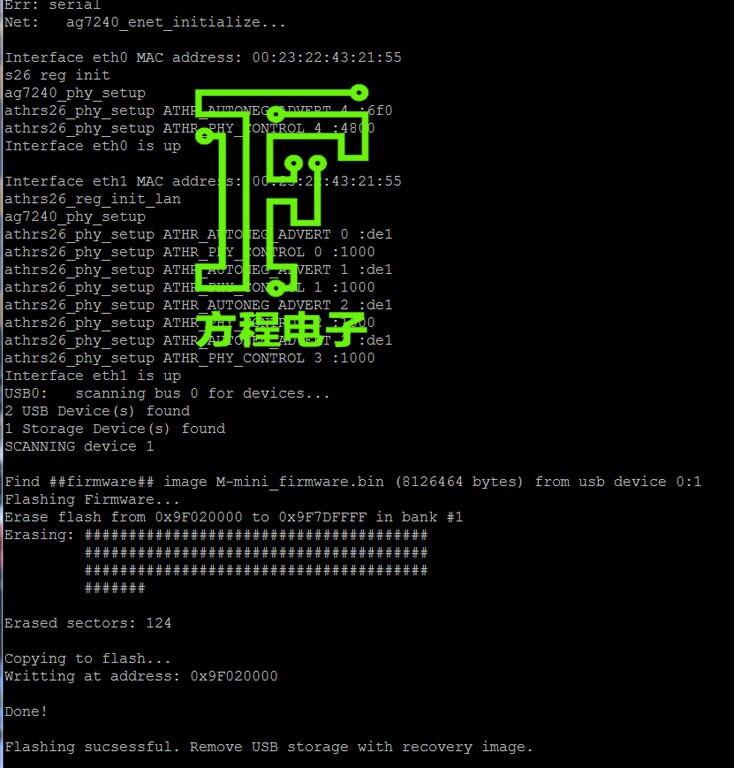

  прикрепите мигающую картинку TTL:

Замечания: Uboot не предоставляет исходный код.

5>О прошивке.

  В дополнение к обще используемым функциям (монтаж U-диска, SAMBA), прошивка добавила компоненты MJPG-потока, Ser2net (этот компонент был интегрирован, тестируется). Для всех удобно использовать его в качестве перевода WiFi и камера Wi -Fi.

  Кроме того, прошивка увеличиласьКомпонент улучшения реле Wi -FiОбычная прошивка OpenWRT находится в состоянии реле. Если превосходство не может быть подключено (если сигнал нет, пароль не равен), WiFi самого маршрута не может быть запущен.

      после увеличения наших компонентов, даже если превосходная беспроводная связь не может быть подключена, также запущена беспроводная плата разработчиков. Это может быть подключено.

&У покупателей есть хорошие предложения для обсуждения с продавцом, и продавец увеличивает функцию прошивки как в зависимости от ситуации.

6>После продажи.

После покупки совета по разработке, после получения теста на ребенка OK, принесите номер заказа плюс группа QQ: M-Mini Nano Technical Exchange Group 331729547. Номер заказа может быть добавлен только один раз.

Связанная информация также будет передана в группе QQ.





Для получения дополнительных функций, пожалуйста, свяжитесь с обслуживанием клиентов!
