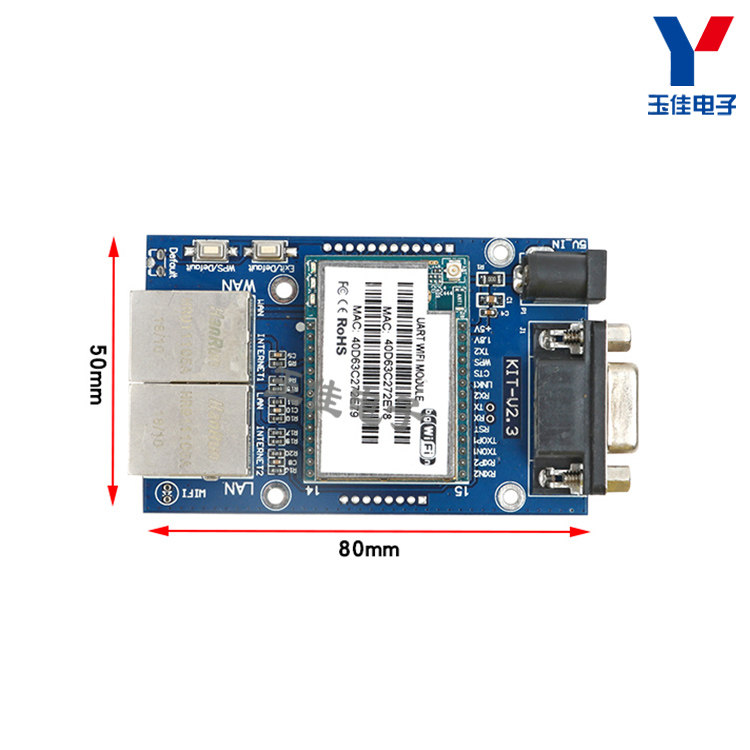

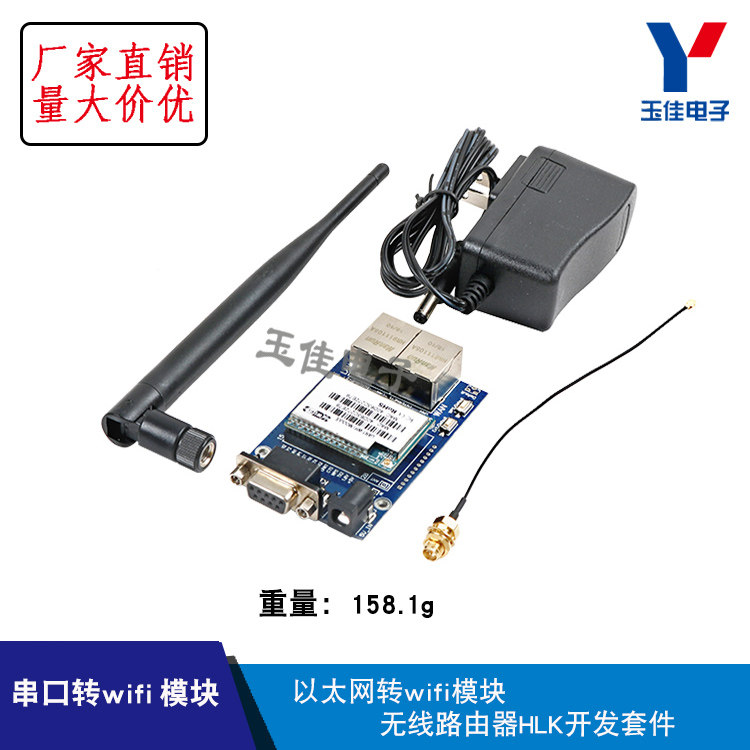

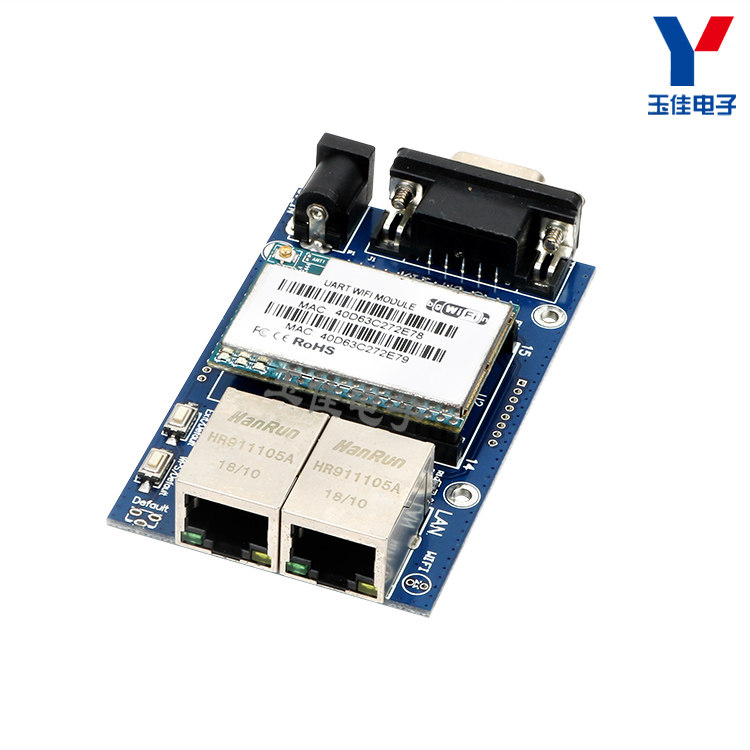

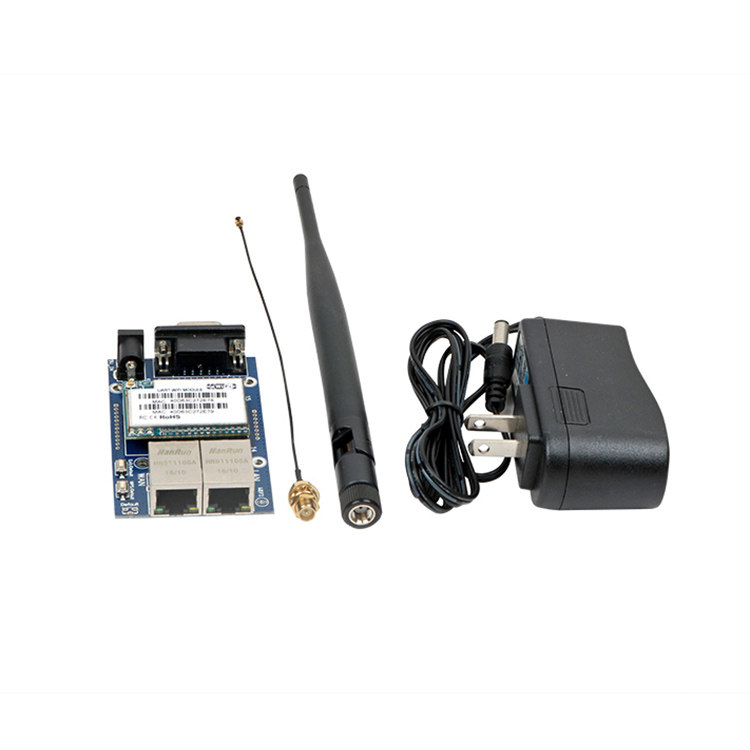

  (Этот продукт включает в себяМодуль RM04 + тестовая базовая пластина + источник питания + антенна) Общая цена составляет 98 юаней (RM04Модуль по умолчанию в модуль с внешней антенной IPX -стендом и не включает в себя бортовую керамическую антенну.Полем

HLK-RM04-это недавно запущенный недорогой и высокопроизводительный модуль URT-Wi-Wifi (серийная беспроводная сеть).

Этот продукт представляет собой встроенный модуль, основанный на сетевом стандарте на основе общего последовательного интерфейса. Встроенный стек протоколов TCP/IP может достичь пользователейСерийный порт, Ethernet, беспроводная сеть (Wi -Fi)Между 3 интерфейсамиПроизвольное прозрачное преобразованиеСущность
Через модуль HLK-RM04 традиционные последовательные порты могут передавать ваши данные через сеть Интернета без изменения какой-либо конфигурации.Предоставьте быстрое решение для устройства последовательного порта пользователя для передачи данных через Ethernet

1,Серийный модуль Wi -Fi, серийный к модулю Ethernet, Ethernet to Wi -FiМногофункциональный модуль Wi-Fi и модуль последовательного сервера позволяют легко подключить ваши последовательные устройства с полной прозрачной двусторонней передачей данных, обеспечивая высокую простоту использования и совместимость

2. Модуль интегрирует 10/100M адаптивного интерфейса Ethernet, максимальная скорость передачи последовательной связи до 230,4 кбит/с, а максимальная скорость последовательного порта TLL - до 500 Кбит/с.

3. 3. Примите решение Global Setwork Chip Rolider, а сырье сделано из TDK // Murada и других известных производителей, чтобы заложить стабильную и надежную основу. Каждый модуль строго протестирован и корректируется с мощностью, чтобы обеспечить согласованность продукта.

4. Бесплатное преобразование двойных последовательных портов, двойных сетевых портов и Wi -Fi соответствует вашим различным потребностям. Wi -Fi поддерживает 802.11b/g/n

5. Небольшой размер: 40*29 (меньше одной трети кредитной карты)

6. Рабочая температура: промышленная оценка: -25 ~ 75°C.

7. Встроенный процессор MIPS на 360 м, 16-метровая ОЗУ, 4M Flash, беспроводная базовая полоса и радиочастота RF и различные периферийные автобусы

8. Сертификация CE и FCC,поддерживатьIEEE 802.11 B/G/N, поддерживает режим передачи данных прозрачного протокола

9. Поддержите методы шифрования WiFi и алгоритмы, которые в настоящее время распространены на рынке, WEP/WAP-PSK/WAP2-PSK/WAPI, тип шифрования WEP64/WEP128/TKIP/AES

10. Предоставьте AT+ набор инструкций, предоставьте дружественную страницу веб -конфигурации и используйте конфигурацию веб -страницы (можно настроить заводские параметры)

11. Модуль HLK-EM04 может быть оснащен встроенной на бортовой или внешней антенне.

12. Поддержать беспроводной Wi -Fi, работающий в режиме AP и режиме узла (станция), Real Antread Ap,Поддерживает все соединения Wi -Fi, такие как iPhone и Android Systems, Поддержка AP и Ontion Online функции одновременно

13. Необязательный TCP Server/TCP Client/UDP Рабочий режим, поддерживающий сетевой протокол: TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP

14. Поддержите DHCP для автоматического получения IP и поддержки распределения IP на рабов при работе в режиме AP.

15. Скорость последовательного порта регулируется, 1200-230400

16. Hailingke поставляется на оригинальной фабрике, с 3000 штук в наличие в наличии, с оригинальной технической поддержкой.

17. Предоставьте дружеский и практический веб -интерфейс, который может удовлетворить индивидуальные потребности. Нейтральная версия программного обеспечения доступна. Логотипы клиентов могут быть добавлены, и заводские параметры могут быть изменены.

С полным набором беспроводных маршрутизаторов:

  • Поддержка AP (точка беспроводного доступа), клиент (беспроводной клиент), ретранслятор (беспроводная эстафета), мост

  • AP Режим—— Рабочий режим по умолчанию.В этом режиме устройство представляет собой беспроводную точку доступа, которая поддерживает подключение и воспроизведение без конфигурации.

  • Режим маршрутизатора—— в этом режиме устройство эквивалентно беспроводному маршрутизатору. Проводные интерфейсы - WAN, а беспроводные - локальные.Несколько беспроводных клиентов могут поделиться широкополосной линией для доступа к Интернету.

  • Режим повторителя——Функция беспроводной реле устройства используется для достижения реле и увеличения беспроводного сигнала, а также для формирования новой области беспроводного покрытия и в конечном итоге достичь цели расширения охвата беспроводной сети.

  • Мостовой режим—— используйте функцию моста устройства. Во -первых, RM04 устанавливается с помощью беспроводной сети спереди, а затем выдается беспроводной сигнал для формирования нового беспроводного покрытия. Он может эффективно решить проблему беспроводного покрытия, такой как слабый сигнал и сигнальные слепые пятна.

  • Клиентский режим——AP, работающий в этом режиме, является беспроводным клиентом для основной точки доступа, которая эквивалентна беспроводной сетевой картах.

Число

Функция

направление

иллюстрировать

1

VDD5V

A

5 Вход питания

2

GND

GND

Источник питания

3

WLAN_LED

O

Индикатор запуска Wi -Fi

4

3.3V

I

3,3 В вывод мощности

5

LINK1

I/O

Светодиодная инструкция чистого порта 1

6

USB_P



USB -сигнал

7

USB_M



USB -сигнал

8

I2S_SD



I2C DATA/GPIO

9

I2S_CLK



I2C CLK/GPIO

10

GIOP0

I/O

Универсальный GPIO

11

TXOP1

I/O

Чистый порт 1 TX-P

12

TXON1

I/O

Чистый порт 1 tx-n

13

RXIP2

I/O

Чистый порт 2 RX-P

14

RXIN2

I/O

Чистый порт 2 rx n

15

RXIN1

I/O

Чистый порт 1 RX-P

16

RXIP1

I/O

Чистый порт 1 RX-P

17

TXON2

I/O

Чистый порт 2 tx-n

18

TXOP2

I/O

Чистый порт 2 TX-P

19

RTS_N

I

Полный серийный порт RTS

20

UART_RX

I

Простой серийный порт RX

21

UART_TX

O

Простой серийный порт TX

22

RXD

I

Полная функция серийный порт RX

23

LINK2

I/O

Чистый порт 2 светодиодный индикатор ввода/вывода

24

CTS_N

O

Полный функциональный серийный порт CTS

25

RIN

I

GPIO

26

TXD

O

Полная функция серийный порт TX

27

1.8V

Power Out

Чистый порт 1,8V вывод

28

VDD5V

Power In

5Vвходить



Дисплей схемы: 1): Wi -Fi Intelligent Switch Solution Solution/Intelly Control Solution

http://www.hlktech.com/ch/news_show.asp?newsid=62

2) Светодиодное беспроводное управляющее решение (Wi -Fi)
3) Решение AP стены; схема беспроводной маршруты на стене;
4) Решение для беспроводного маршрутизатора мобильного питания
