CH376S U Disk SD -карта Модуль мыши клавиатуры и интерфейс SPI стагниального порта
Цена: 683руб. (¥32.3)
Артикул: 43803376665
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.4410руб.
¥0.225руб.
¥10.4220руб.
¥1.839руб.
Оценка платы CH376S U Диск SD -карта поддержка мыши и интерфейс серийного порта перорального порта
Адрес загрузки информации:
http://pan.baidu.com/s/1eQ02esi
Инструкции по использованию:
- Основным устройством в плате оценки является чип CH376S, но некоторые сигналы на рисунке названы в честь CH375 или CH374.
- Crystal X1 - это стандартный 12 мХц.&Permil;, обычный кристалл 12 МГц может в основном соответствовать требованиям.Настоятельно рекомендуется сократить длину соответствующих потенциальных клиентов, чтобы уменьшить помехи.
- Конденсатор C4 используется для того, чтобы внутренний узел мощности был связан, чтобы уменьшить EMI в процессе передачи USB.
- P4 - это USB -порт, который можно использовать как в режиме хоста USB, так и в режиме устройства USB -устройства. Подключено. Краткосрочное снижение может даже вызвать аномальное сброс CH376 или микроконтроллера или ошибок данных внутренней оперативной памяти.Если это внешний жесткий диск USB, то резистор R1 должен быть заменен индуктором с меньшим сопротивлением DC, или следует использовать набор источников питания 5 В, чтобы напрямую обеспечить больший рабочий ток (более 500 мА) для внешнего жесткого диск.Кроме того, емкость конденсатора развязки мощности C9 гнезда USB-хоста не должна быть слишком мала, емкость должна быть больше (должна быть больше, чем 100).Μ F) может уменьшить колебание напряжения питания, когда USB -устройство просто подключено.
- P5 - это SD -карта, которая может быть преобразована в SD -карту стандартного размера.Сопротивление R3 используется для ограничения тока выхода на внешнюю SD -карту и избежать короткого времени напряжения питания при вставке SD -карты.
- P1 представляет собой 8-битный сигнал, который используется для подключения параллельного порта однокополосного микрокомпьютера. Int#обязательно.
- P2 -это сигнальный порт серийного порта SPI.
- P3 -это сигнальный порт асинхронного последовательного порта.P3 также обеспечивает SDWP и подключаемость -в сигнальных линиях SDINSERT для карт SD.
- Вышеуказанные порты связи P1, P2 и P3 также могут обеспечить питание 5 В для этой оценки со стороны снаружи и предоставлять необязательный аппаратный сигнал сброса для контакта RSTI CH376, если существует фактическая схема продукта.&Схема мониторинга MU; P, тогда тот же сигнал сброса должен быть предоставлен для CH376 и микроконтроллера.Обратите внимание, что длина линии сигнала между этой оценкой и микроконтроллером должна быть как можно больше, а максимальная длина не должна превышать 20 см.
-   J3 используется для выбора рабочего напряжения чипа CH376, который составляет 5 В, когда укорочен до контактов 1-2 и 3,3 В при закрытии до контактов 2-3.По умолчанию напряжение 5 В составляет 5 В, но когда рабочее напряжение микроконтроллера равно или ниже или ниже, чем 3,3 В, вы можете выбрать напряжение 3,3 В для CH376.Когда рабочее напряжение чипа CH376 составляет 5 В, J2 должен быть отключен, и когда рабочее напряжение чипа CH376 составляет 3,3 В, J2 должен быть коротким подключением.
- J1, J5 и J6 используются для выбора интерфейса связи между CH376 и одноэ.



- Некоторые примеры могут использовать информацию о состоянии отладки последовательного порта одноразового микрокомпьютера. Программное обеспечение отладки.Если используется плата оценки CH375, J2 может быть подключен к компьютерному последовательному порту; моделирование серийного порта.
- Когда совет по оценке CH375 работает над напряжением питания 5 В, необходимо добавить резистор R0, и должен быть добавлен регулятор D4 3,3 В. Резистор R0 должен быть удален.По умолчанию - источник питания 5 В.

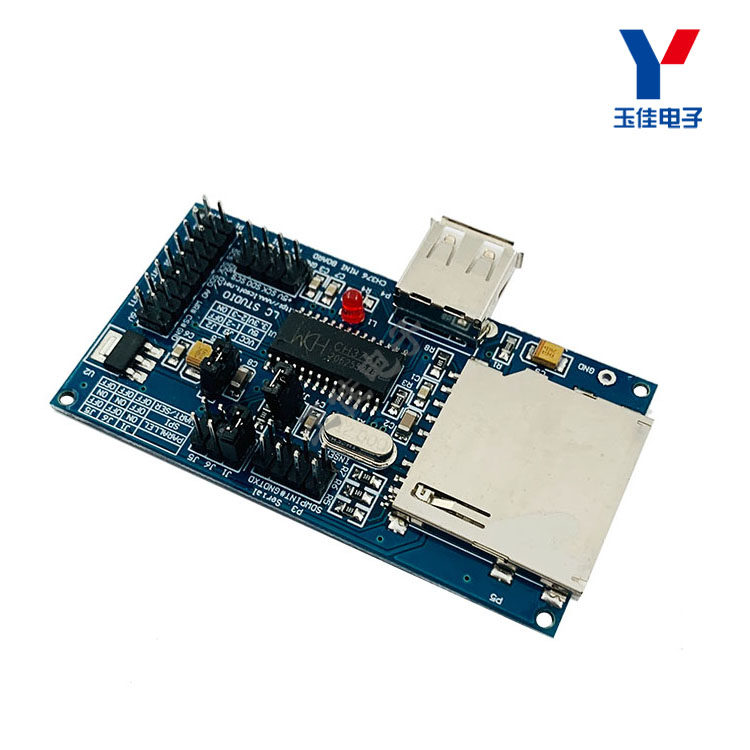

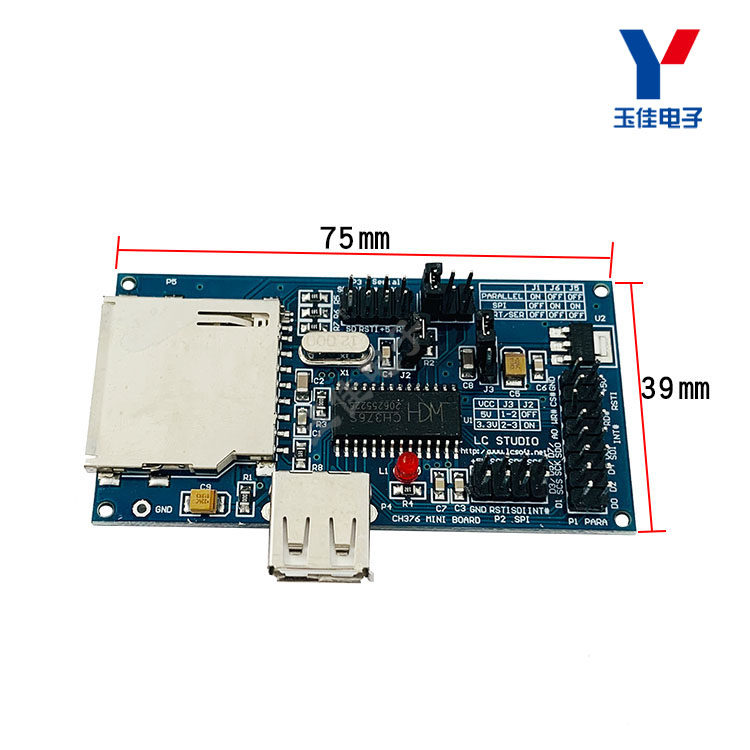

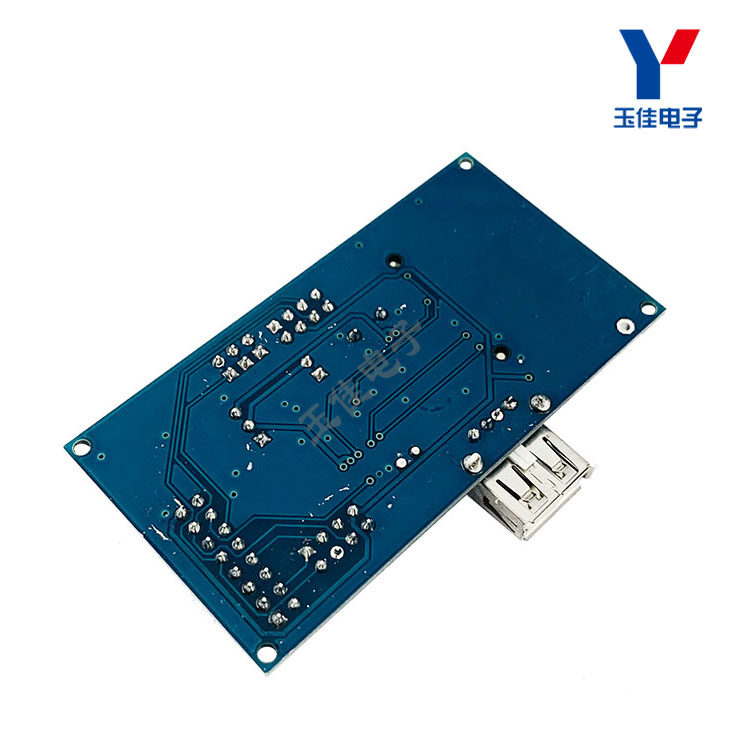

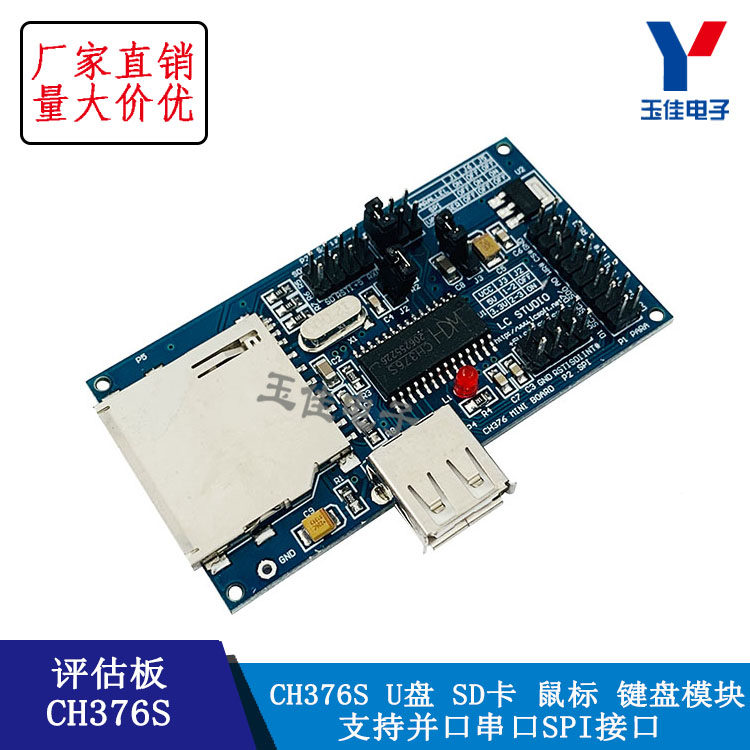

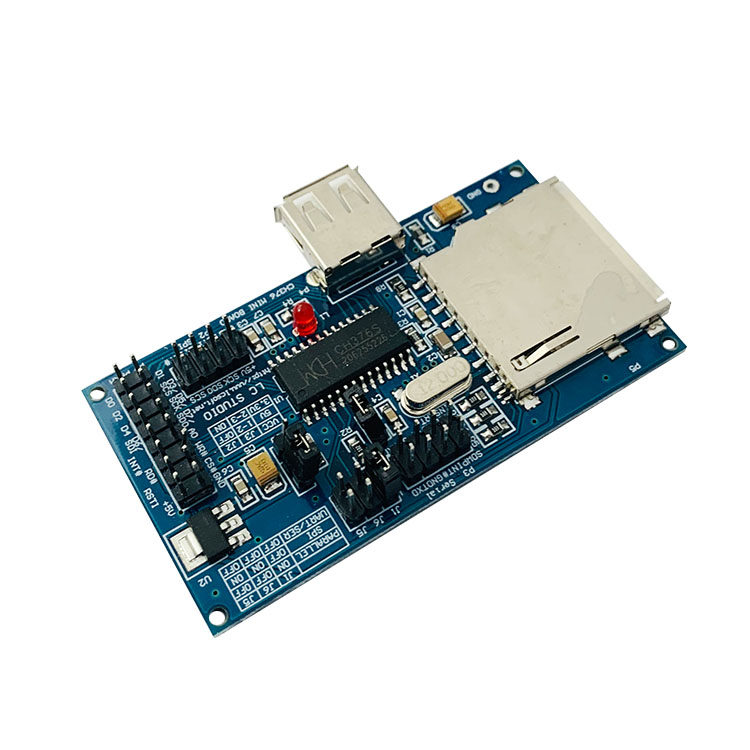

Реальная съемка:
