PCF8591 Модуль модуль AD/DA Модуль преобразования/цифровой режим модуля модуля температуры
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

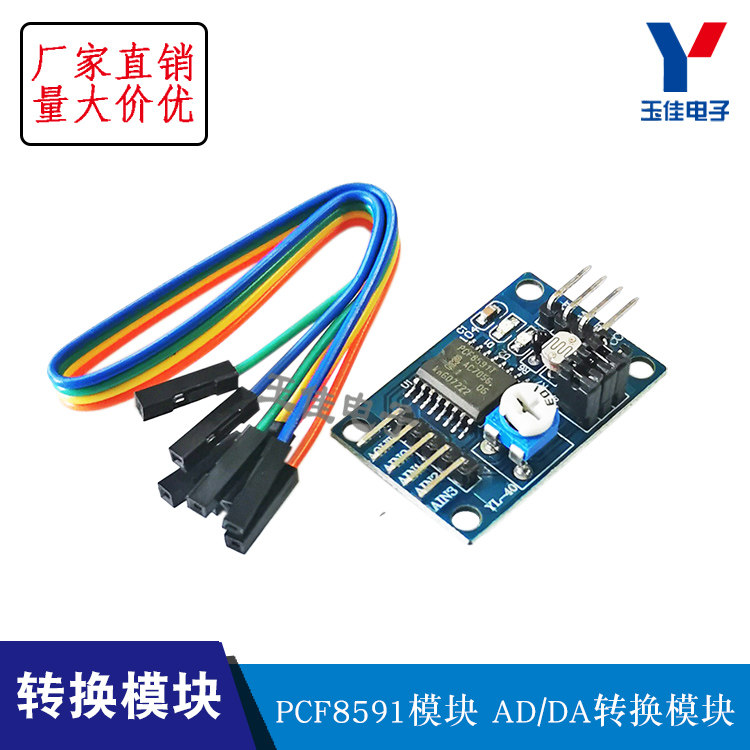

Каждый набор независимой упаковки, включая 4 20 см DuPont
Каждый набор веса составляет около 10 г
Введение чипа:
PCF8591-это единая интеграция, отдельный источник питания, низкое энергопотребление, 8-битное устройство сбора данных CMOS.PCF8591 имеет 4 аналоговый вход, 1 аналоговый выход и 1 серийный интерфейс шины I2C.Три адресных контакта PCF8591 A0, A1 и A2 могут использоваться для аппаратного программирования адреса, что позволяет 8 устройствам PCF8591 для доступа 8 устройств PCF8591 на той же шине I2C без дополнительного оборудования.Адрес, управление и сигналы данных, которые вводят выходной выход на устройстве PCF8591, передаются последовательным образом через двойную шину I2C.
PCF8591 Основные показатели производительности:
★ Благодарность питания единичного питания
★ Диапазон рабочих напряжений PCF8591 2.5V-6V
★ Низкий ток машины.
★ Введите/выводит через последовательный вход/вывод шины I2C
★ PCF8591 Адреса через 3 аппаратных адреса
★ Скорость выборки PCF8591 определяется по скорости шины I2C
★ 4 Аналоговое программирование входного ввода является односторонним или дифференциальным вводом
★ Автоматический выбор инкрементного канала
★ Диапазон напряжения моделирования PCF8591 от VSS до VDD
★ PCF8591 -встроенная схема обслуживания отслеживания
★ 8-битный подход A/D преобразователь один раз один раз
★ DAC достигает 1 -го вывода симуляции
Детское описание:
1 Чип модуля использует PCF8951
2 модуля поддерживает внешнюю коллекцию ввода 4 напряжения (диапазон ввода напряжения 0-5 В)
3 Модуль интегрирует оптическое сопротивление, которое может собирать свет окружающей среды и точные значения с помощью AD
4 Модуль интегрирует термистор, который может собирать точное значение температуры окружающей среды через AD
5 Модуль интегрирует входную коллекцию напряжения 0-5 В (отрегулируйте входное напряжение через синий потенциометр)
6 модуль с индикатором питания (индикаторный свет после источника питания в модуль будет включен)
7 Модуль с индикатором выходного сигнала DA. Когда напряжение выходного интерфейса модуля DA достигает определенного значения, оно осветит индикатор выходного сигнала DA на плате. Чем больше напряжение, тем более очевиден индикатор

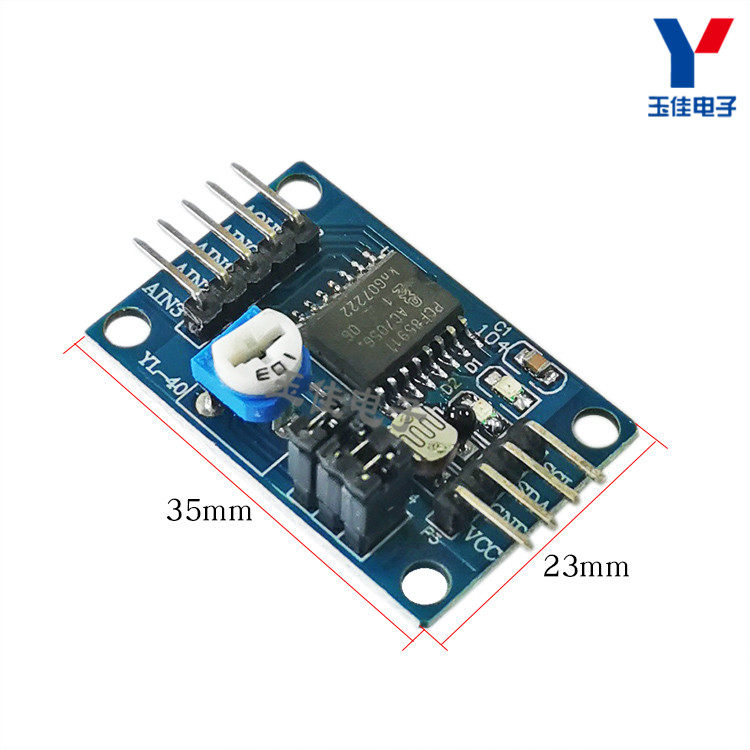

8 Модуль размер платы: 3,6 см*2,3 см.
9 Стандартная двойная панель с толщиной 1,6 мм, красивая макет, с полями вокруг окружающей области, диаметр пор: 3 мм, который удобен для исправления
Описание интерфейса модуля:
Двухчастотный интерфейс иглы расширяется слева и стороной этого модуля, который показывает следующее:
Aout Chip Chip DA Output Interface слева
Aino mimulation mimulation interface interface 0
AIN1 моделирование чипа входного интерфейса 1
Входной интерфейс 2 и моделирования чипа AIN2
AIN3 имитация чипа интерфейса 3 входного интерфейса 3
SCL справа IIC Clock Interface Возьмите одно -кладовую машину ввода
SDA IIC Digital Interface Возьмите одно -кладовую машину ввода
GND Модульная земля Внешне
VCC Силовая интерфейс 3.3V-5V внешнее соединение
Инструкции по использованию модуля красной короткой замыкания:
Модуль имеет в общей сложности 3 красных коротких заглушек, за которыми следует следующее: следующим образом:
P4 Подключите короткую колпачку P4, выберите сопротивление нагреванию к цепи
P5 Подключите короткую колпачку P5, выберите чувствительное сопротивление света, чтобы войти в цепь
P6 Подключите P6 короткометражную крышку, выберите схему регулируемого напряжения 0-5 В

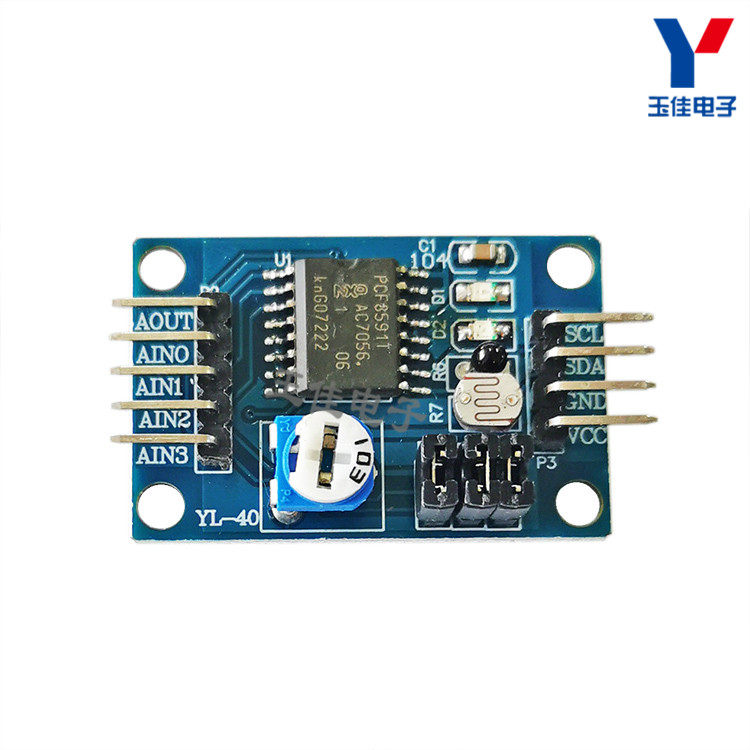

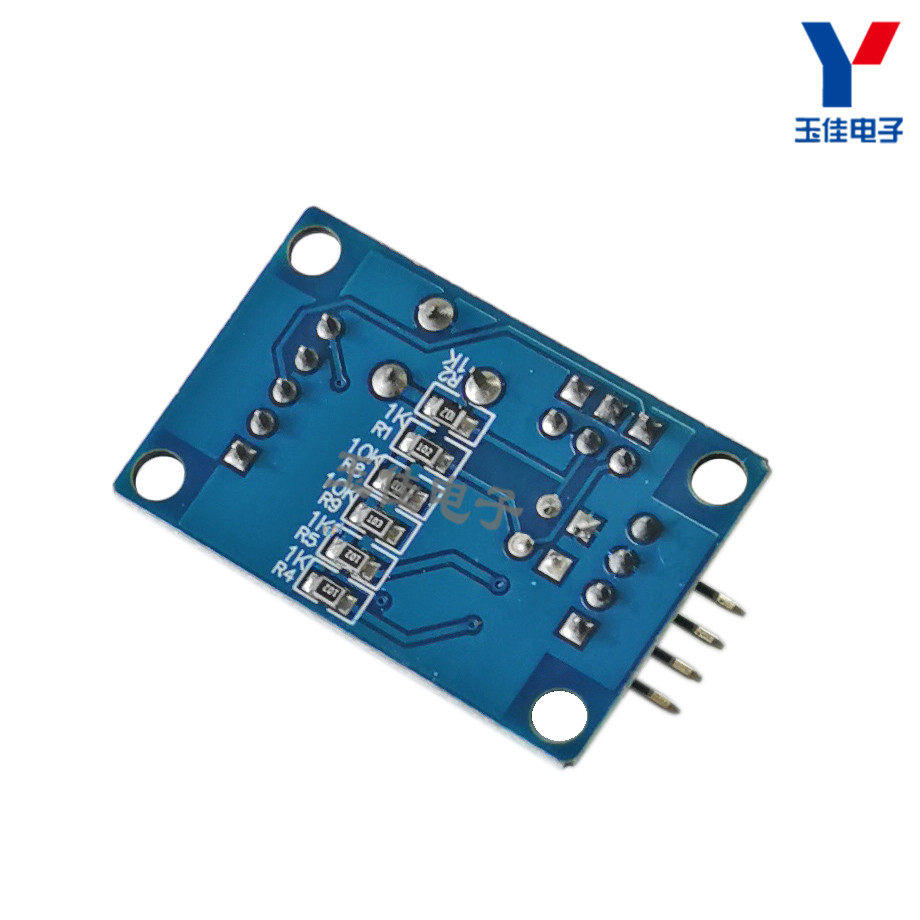

Продукты настоящий снимок:
