Основная технология R3 от R3.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Адрес данных:
Arduino Basic ВВЕДЕНИЕ KIT.RAR и т. Д.
Процессор AT91SAM3X8EA
Рабочая напряжение 3.3 В.
Входное напряжение 7-12V
Входное напряжение (предел) 6-20 В
54 цифровых портов ввода/вывода (12 PWM -вывод)
12 моделирования входных контактов
Выходной контакт 2 моделирования (преобразование цифровой модели)
Общий ток ввода/вывода ввода/вывода базы данных.
3,3 В мощные булавки могут обеспечить 800 МАГ.
5 В пин -булавки могут вместе 800 млн. М.
Внутренняя емкость памяти 512 КБ
SRAM96 KB (two banks: 64KB and 32KB)
Частота частота 84 МГц
Меры предосторожности:
AR Due - это специальный продукт AR UIINO. /alxduino.cc/en/main/alxduinoboarddue
Каждый из них был строго протестирован перед доставкой этого магазина.

Выберите неправильный порт загрузки USB, обратите внимание, чтобы проверить Alxduino 1.5.x программное обеспечение, плата меню меню  выберите и USB
Должная рутина:
Due Driver VGA Display: http://www.thetonywang.com/2012/11/08/alxduino-due-dga/
Обзор:
AlxDuino Due 是 块 基于 基于 aTmel SAM3X8E ЦПУ 的 微控制 器板. 4 -Shay Adplaware Adplieware Adpliemare Serial Port, 84 МГц тактовая частота, интерфейс USB OTG, два ЦАП (преобразование модуля), два TWI, один разъем питания, интерфейс SPI, интерфейс JTAG, кнопка сброса и кнопку кнопки «Расборка».
предупреждать:
В отличие от других Alxduino, рабочее напряжение Alxduino Due составляет 3,3 В.Порт IO также может нести напряжение 3,3 В.Если вы используете большее напряжение, например, 5 В для io -порт, вы можете сжечь чип.
Переплата уже содержит различные компоненты, необходимые для управления операциями.Alxduino Due Supplys с расширением AR Uno с стандартом AR -UNO с 1,0 AlxDuino стандартом в 3,3 В и булавках.
Преимущество ядра ARM:
Использование 32 -битного ядра Arm Due является более мощным, чем в предыдущем 8 -битном AVR Core.Очевидная разница в том, что:
32 -битное ядро может обработать 32 -битные данные в одном часе;
Тактовая частота 84 МГц;
96 Kbytes Sram;
512 Kbytes Flash;
Контроллер DMA, он может снизить давление, когда процессор выполняет много операций.
Принципиальная диаграмма и справочная конструкция:
Ar uno-Due-reference-design.zip
Schematic: Alxduino-Due-schematic.pdf
Краткое содержание:
Микроконтроллер AT91SAM3X8E
Рабочее напряжение Voltage 3.3V
Входное напряжение (рекомендуется) 7-12V
Входное напряжение (предел) 6-20V
Цифровые выводы ввода/вывода  54 (где вывод ШИМ 12)
Входной канал симуляции Pins 12
Выходные каналы моделирования 2 (DAC)
IO порт общий выходной ток 130 мА
3,3 В выходная емкость порта 800 mA
Выходная способность порта 5 В 800 mA
Flash
SRAM   96 кб (две части: 64 КБ и 32 КБ)
Тактовая частота 84 MHz
источник питания:
AR UNO Due может быть включен в действие интерфейсом Micro USB или внешним источником питания, а источник питания может быть автоматически выбран.
Внешний (не USB) источник питания может использоваться с адаптером AC-DC (стены) или батареей.T -адаптер может быть вставлен в центр спецификации 2,1 мм является положительным розеткой для подключения к источнику питания контроллера.Вводы из батареи могут быть вставлены в заголовки GND и VIN PIN -конец разъема питания.
Плата может работать на внешней поддержке от 6 до 20 вольт. следует:
Vin.
5V.Вы можете включить контроллер из трех мест из порта питания DC, USB и VIN.Вы также можете обойти регуляторную IC и питание непосредственно от выводов 5V и 3V3, но не рекомендуется его использовать.
3.3V. Максимальный ток составляет 800 мА.Это напряжение также является рабочим напряжением SAM3X.
GND. Земные булавки.
IOREF.
хранилище:
SAM3X имеет 512 КБ (два 256 КБ) для хранения вспышки для пользовательских программ.Когда Atmel уже производит чип, загрузчик был написан в ROMВы можете стереть данные в вспышке SAM3X через кнопку втирания на плате.
Ввод и вывод:
Digital I/O: pins from 0 to 53
Используйте функцию PinMode (), DigitalWrite () и DigitalRead (), и каждый IO может использоваться в качестве входного и выходного порта.Они работают в 3,3 В.Каждый iO может вывозить ток 3 мА или 15 мА или ввести 6 мА или 9 мА ток.У них также есть внутреннее сопротивление на 100 тыс. Эуро (не тянет в состоянии по умолчанию).Кроме того, некоторые булавки имеют особые функции:
Serial: 0 (RX) and 1 (TX)
Serial 1: 19 (RX) and 18 (TX)
Serial 2: 17 (RX) and 16 (TX)
Serial 3: 15 (RX) and 14 (TX)
Отправьте порт приема (работая на уровне 3,3 В).
ШИМ: PIN -код от 2 до 13
Используйте функцию AnalogWrite (), чтобы обеспечить 8 -битный выходной сигнал. Вы можете изменить точность выхода ШИМ через функцию AnalogWriterErotoration ().
SPI: интерфейс SPI (называемый интерфейсом ICSP на других alxduino)
Вы можете использовать библиотеку SPI для общения.PIN -код SPI был приведен к 6 -пискому подключению, которое может быть совместимо с Uno, Leonardo, Mega2560.SPI Due может использовать свои функции высокого уровня в расширенной библиотеке Due.
CAN: CANRX и CANTX
Аппаратная поддержка может, но AR Uno в настоящее время не предоставляет API
"L" LED: 13
На цифровой ноге есть встроенный светодиод 13. Когда штифт высокая электричество, светодиод яркий, штифт низкий, а светодиод не яркий.Поскольку 13 -й нога имеет функцию выходной сигнала ШИМ, регулировка яркости может быть выполнена.
TWI 1: 20 (SDA) и 21 (SCL)
TWI 2: SDA1 и SCL1.
Поддержать использование библиотеки проводов для связи TWI
Ввод моделирования: от A0 до A11
AR UNO Due имеет 12-канальный аналоговый вход и 12-битную точность (0-4095) каждую дорогу.По умолчанию точность аналогового ввода составляет 10 бит, что такое же, как и контроллер Alxduino других моделей.Вы можете изменить точность выборки АЦП с помощью аналогового диапазона аналоговых входов.Если измерение выше напряжения 3,3 В, SAM3X может быть сожжен.Функция analogReference () неверна.
PIN -код AREF получает эталонную ногу SAM3X модели через мост резисторов.
DAC1 and DAC2
Предоставьте 12 -бит точности аналоговый вывод (4096 уровней) через функцию AnalogWrite ().
Другие булавки:
AREF
Имитационное входное опорное напряжение.Используйте через AnalogReference ().
Reset
Подключите контроллер с низким сбросом.Типичное приложение состоит в том, чтобы подключить кнопку сброса на плате расширения через эту ногу.
Общаться
AR UNO может общаться с компьютерами, другими Alxduino или другими контроллерами различными способами.SAM3X предоставляет набор UART с набором аппаратного UART и 3 набора уровней TTL (3,3 В) для последовательной связи.
Интерфейс загрузки программы подключен к ATMEGA16U2, он практически для COM -порта (Windows требует файла .INF для идентификации устройства, а OSX и Linux могут быть автоматически идентифицированы).Серийный порт RX0 и TX0 предоставляют последовательный порт для USB Communication для загрузки программ через ATMEGA16U2.Университет AR содержит последовательный монитор, который может отслеживать или получать простые данные с помощью последовательного мониторинга портов.Когда данные передаются 16U2 или USB подключены к компьютеру (не последовательная связь на 0, 1 на 0, 1), светодиоды RX и TX на плате будут мигать.
Виртуальная последовательная связь CDC нативного USB -порта может обеспечить последовательный порт, который подключен к монитору последовательного порта или другими приложениями на вашем компьютере.Этот USB -порт также может использоваться для моделирования USB -мыши или клавиатуры.Чтобы использовать эту функцию, проверьте страницу поддержки библиотеки библиотеки мыши.Этот собственный USB -порт также может быть подключен в качестве USB -хоста для подключения других периферийных устройств, таких как мышь, клавиатура, смартфон.
SAM3X также поддерживает связь TWI и SPI.В Alxduinoide вы можете легко использовать шину TWI через библиотеку Wire;
Программирование
Ar uno из -за Альксдуиноида“download”Программа загрузки на Alxduino от SAM3X отличается от контроллера AVR.Программа в ПЗУ SAM3X будет загружена, но предпосылка для запуска программы заключается в том, что вспышка SAM3X пусто.
Оба интерфейса USB могут загрузить программу.
Порт программирования: используйте этот порт для загрузки, вам нужно выбрать в Alxduinoide"Alxduino Due (Programming Port)"Как ваша доска.Подключите порт программирования (тот, который рядом с DC) к вашему компьютеру.Порт программирования использует 16U2 в качестве первого UART (RX0 и TX0), подключенного к SAM3X в качестве USB -сериала.На 16U2 есть две стежки, соединенные с сбросом, и стерла ногу, подключенную к SAM3X.В ходе 1200 Портленда, открытие и закрытие последовательного порта вызовет программу жесткого письма SAM3X и запускает протирку и сброс SAM3X через последовательный порт до связи.Рекомендуется использовать этот порт и загрузить программу в Alxduino.По сравнению с использованием нативного USB -порта мягкого чипа потирания, он более стабилен и надежен с помощью порта программирования.Даже если основной чип сломан, порт все равно будет работать.
Настоящий порт: используйте этот порт для загрузки, вам нужно выбрать в Alxduinoide "Alxduino Due (Native USB Port)"Как ваша доска.Подключите собственный USB -порт (тот, который рядом с кнопкой сброса) к вашему компьютеру.Под 1200 Портлендом, открытие и закрытие последовательного порта вызовет программу мягкого письма SAM3X: флэш -пространство протирается, а программа превращается в область загрузчика.Если основной чип поврежден, программа мягкого втирания не будет работать, потому что программа полностью находится на SAM3X.Переключение нативного USB -порта Baudrate не сбрасывает SAM3X.
В отличие от других контроллеров Alxduino, использующих программы загрузки Avrdude, программа с надлежащей загрузкой зависит от Bossac.
Исходный код прошивки ATMEGA16U2 можно найти в библиотеке AlxDuino.Вы можете использовать внешний программист для сжигания прошивки через интерфейс ISP (Cover DFU Bootloader).Для получения дополнительной информации, пожалуйста, обратитесь к связанным документам.
Защита от перегрузки USB
Существует самооплата о самооценке Alxduino.Большинство компьютеров обладают внутренней защитой от перегрузки, и этот предохранитель может обеспечить дополнительный уровень защиты.Когда ток превышает 500 мА, предохранитель будет автоматически отключен, пока не будет перегрузки или короткого замыкания.
Совместимость доски внешнего вида и расширения
Как и форма 2560, плата расширения совместима с уровнем.

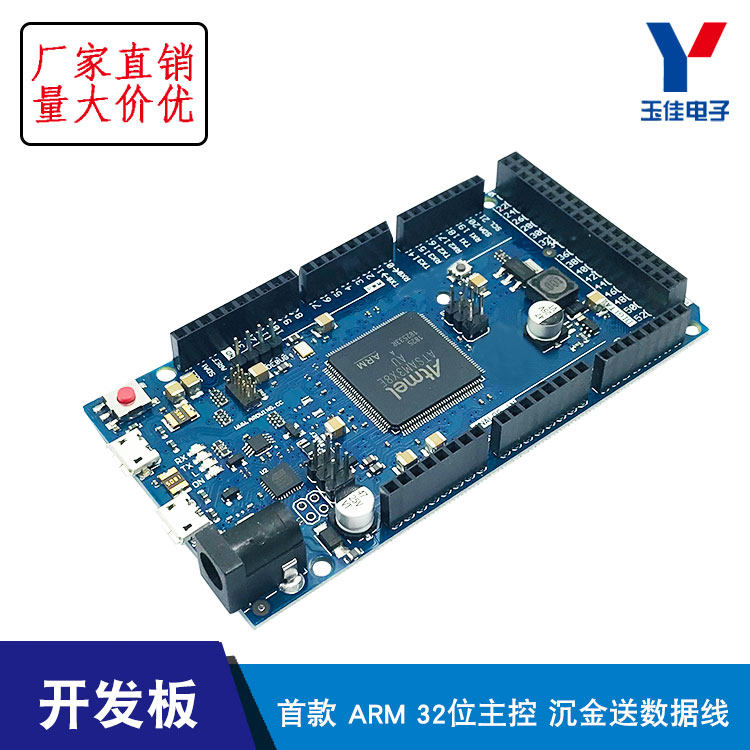

Продукты настоящий снимок:
