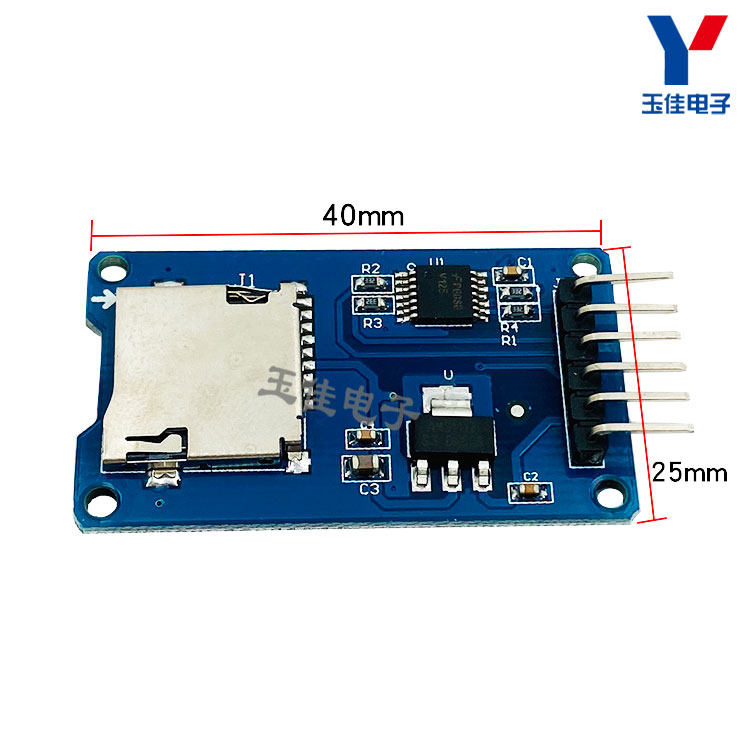

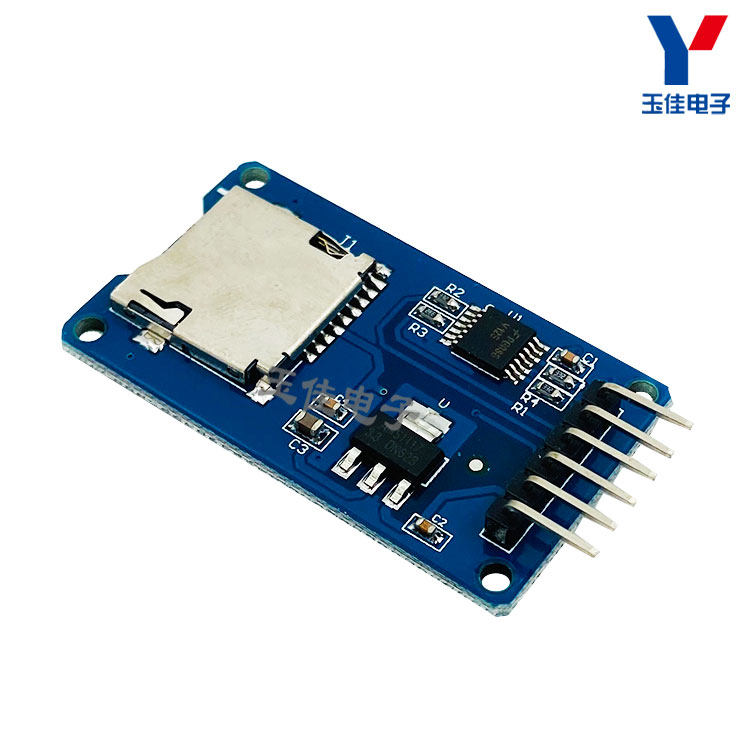

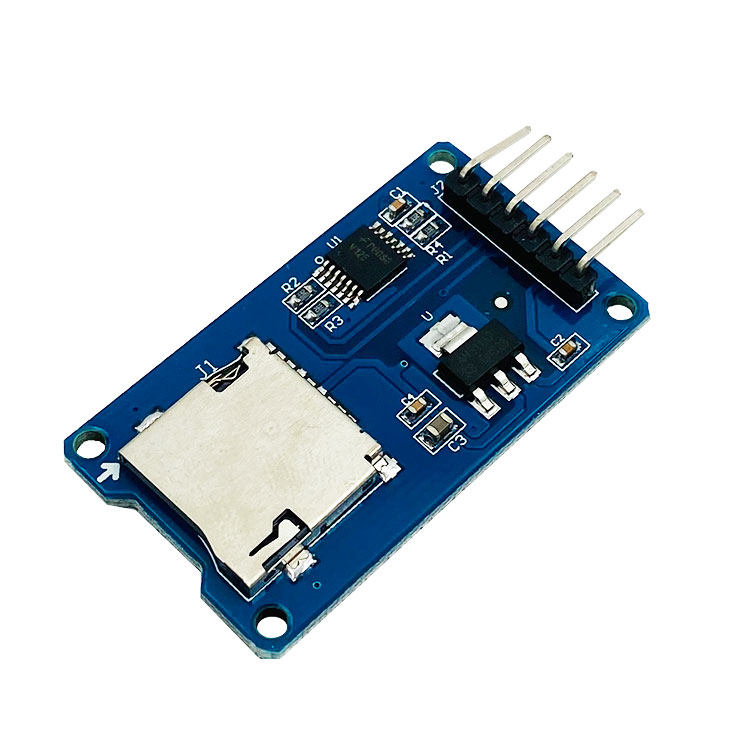

Модуль карты Micro SD. Устройство чтения и записи карт TF. Интерфейс SPI с чипом преобразования уровня.

Цена: 37руб.    (¥1.75)
Артикул: 43733367677

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.4410руб.
¥0.225руб.
¥10.4220руб.
¥0.6214руб.
  • Информация о товаре
  • Фотографии

  Пользователи Arduino могут использовать библиотеку программ SD Card, которая поставляется с идентификатором Arduino для завершения инициализации и чтения карты

Скачать:http://pan.baidu.com/s/1i3A9gxv

  • Поддержка Micro SD Card, Micro SDHC Card (карта с высокой скоростью)
  • Схема преобразования уровня платы -загрузки, то есть уровень интерфейса может быть 5 В или 3,3 В
  • Питание питания питания составляет 4,5 В ~ 5,5 В, а цепь напряжения 3,3 В
  • Интерфейс связи является стандартным интерфейсом SPI
  • 4 М2 отверстия для положения винта для легкой установки

проект

Минимум

Типичный

Максимум

единица

Напряжение питания VCC

4.5

5

5.5

V

Текущий

0.2

80

200

mA

Уровень интерфейса

3.3 или 5

V

Тип карты поддержки

Micro SD -карта (<= 2G), карта Mirco SDHC (<=32G)

&mdash;

размер

42X24X12

mm

масса

5

g

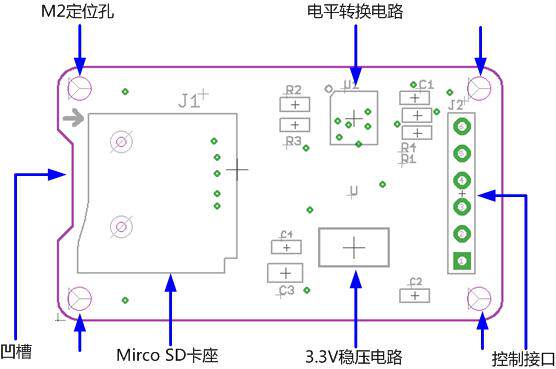

Интерфейс модуля SD Mirco SD показан ниже:

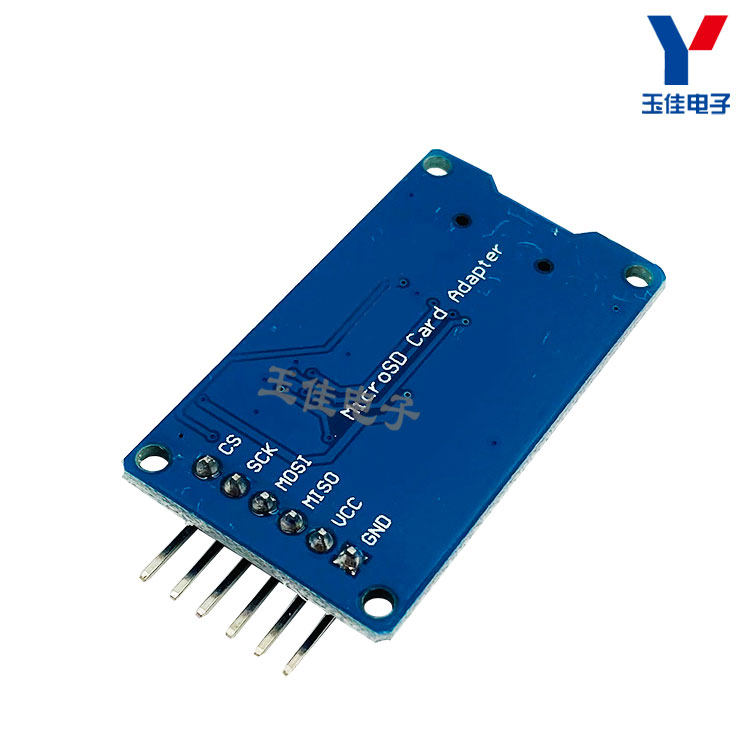

Управление интерфейсом: В общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND - это земля, VCC является источником питания, MISO, MOSI, SCK - шина SPI, CS - это нога SIP;

3.3VСхема регулятора: 3.3 В выхода напряжения напряжения LDO - это чип преобразования уровня, источник питания Micro SD;

Схема преобразования уровня: Сигнал в направлении Micro SD -карты преобразуется в 3,3 В, а сигнал MISO карты MicroSD для управления направлением интерфейса также преобразуется в 3,3 В. Как правило, система микрокомпьютера с одной -хип -хип может считывать сигнал;

Micro SDКарточное сиденье: Это самосваивающее карточное сиденье, которое удобно для карты.

Позиционирование отверстия: 4 М2 -позиционирующие отверстия винта, а апертура составляет 2,2 мм, так что модуль прост в установке и расположении, и достигается комбинация модулей;

1 Arduino совместим с материнской платой Catduino (если вы не знакомы с оборудованием с открытым исходным кодом, вы можете понять его как одно -кладовую машину Atmega328p, чтобы открыть&nbsp;&NBSP; Hairboard) и мини -USB -линия;

1 модуль Micro SD -карты;

1 Micro SD -карта Samsung 2G;

1 Arduino Interface Poard Poard Base Base Shield (внутренняя ссылка);

Шесть мать -меда, дупун, интерфейс управления для подключения модуля и интерфейс SPI, вызванный базовым щитом;

Экспериментальный шаг:

1. Поместите базовый щит непосредственно на материнскую плату Catduino, чтобы убедиться, что Micro SD -карта отформатировала его в формат FAT16 или FAT32 и вставьте ее в модуль Micro SD.
2. Используйте 6 мать, чтобы подключить модуль Micro SD -карты к интерфейсу SPI базового щита.

Base Shield

Связь

Модуль Micro SD -карты

GND

черная линия

GND

VCC

Красная линия

VCC

MISO

Желтая линия

MISO

MOSI

белая линия

MOSI

SCK

зеленая линия

SCK

D5

синяя линия

CS

3. Используйте Mini USB, чтобы подключить Catduino.

4. Связанные программы, написанные Micro SD -картой, могут использовать программу, которая поставляется с Arduino IDE. Каталог

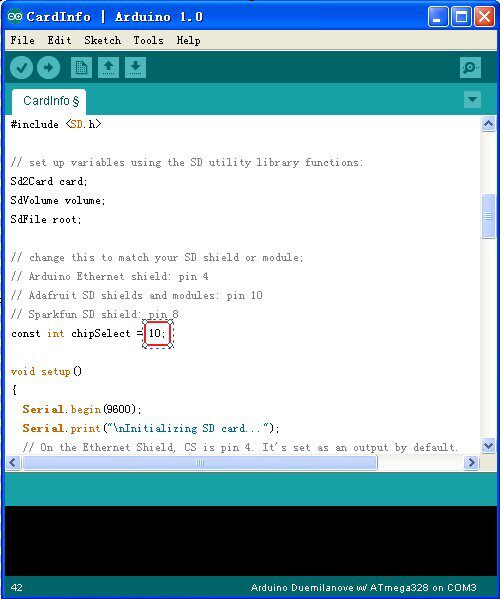

.. arduino-1.0 Библиотеки sd.Откройте Arduino IDE снова, нажмите кнопку «Открыть» в панели инструментов, чтобы открыть подпрограмму кардинфо в SD. Выберите в этом эксперименте.

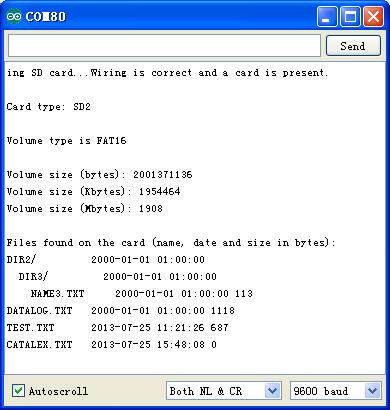

Выберите последовательный порт, имя платы и нажмите кнопку сжигания, чтобы сжечь.Эта подпрограмма показывает, как прочитать информацию о Micro SD -карте, включая тип, тип файловой системы, емкость хранения карты, также перечисляет имя файла на карте.Нажмите Serial Monitor, чтобы просмотреть.

В библиотеке программ SD есть другие процедуры, пользователи могут экспериментировать и попробовать больше.

*Информация о версии*

номер версии

описывать

Дата выпуска

v0.9b

Опубликовано впервые

2013.07.14

v1.0

1. Печата у входа в сиденье Micro SD -карты изменена на вогнутую, а карта удобнее вставить карту

2. Оптимизировать макет макета печатной платы

2013.09.08
