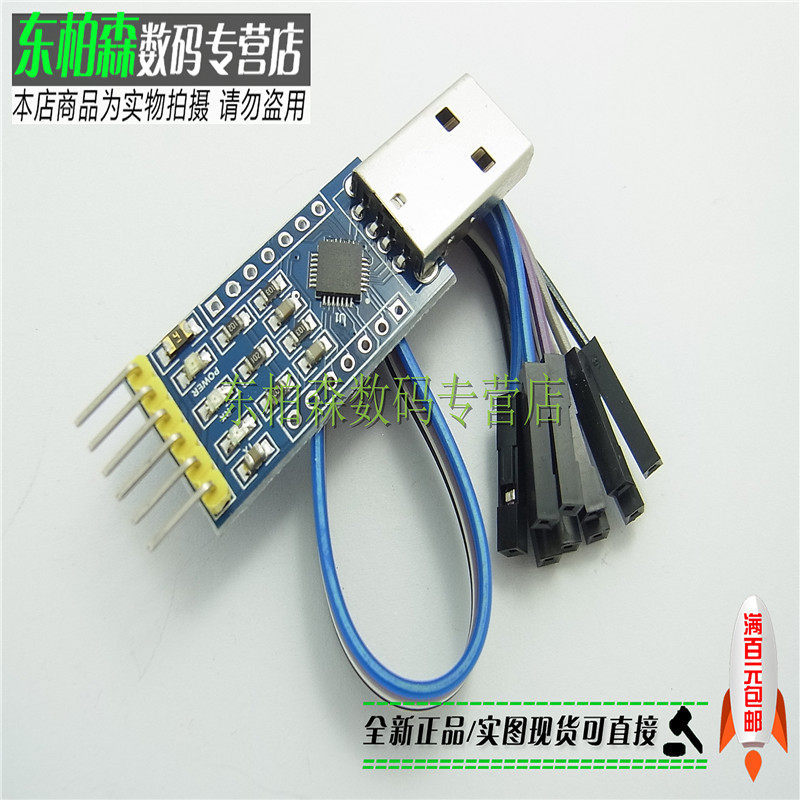

CP2102 MODULE USB в TTL USB -поворотный порт модуль UART STC Downloader To Dupont
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. С помощью функции DTR вы можете загрузить программу непосредственно на Pro Mini; 2. Вы можете загрузить программу загрузки, такую как 51 одно -хип -микрокомпьютер, такие как STC89C52; 3. 3. Она может использоваться для отладки Bluetooth/ GSM/GPS и другие модули; список; 5. 500 мА, с индикатором мощности/TX/RX.
CP2102 Пакет данных Baidu Cloud Plant Адрес:
http://pan.baidu.com/s/1c2vLZck Пароль: Okyhh
Обзор модуля:
В этом модуле CP2102 использует CP2102 Silicon Labs в качестве основного чипа.поддерживатьWindows 8/7/Vista/Server 2003/XP/2000/Mac OS-X/OS-9/LinuxЖдите обычно используемых операционных систем.
Поддержка Поттера:300, 600, 1200, 1800, 2400, 4000, 4800, 7200,9600, 14400, 16000, 19200, 28800, 38400, 51200, 56000, 57600, 64000, 76800, 115200,128000, 153600, 230400, 250000, 256000, 460800, 500000, 576000, 921600 и другие часто используемые гончарные ставки.Это абсолютно лидер чипа USB-TTL.

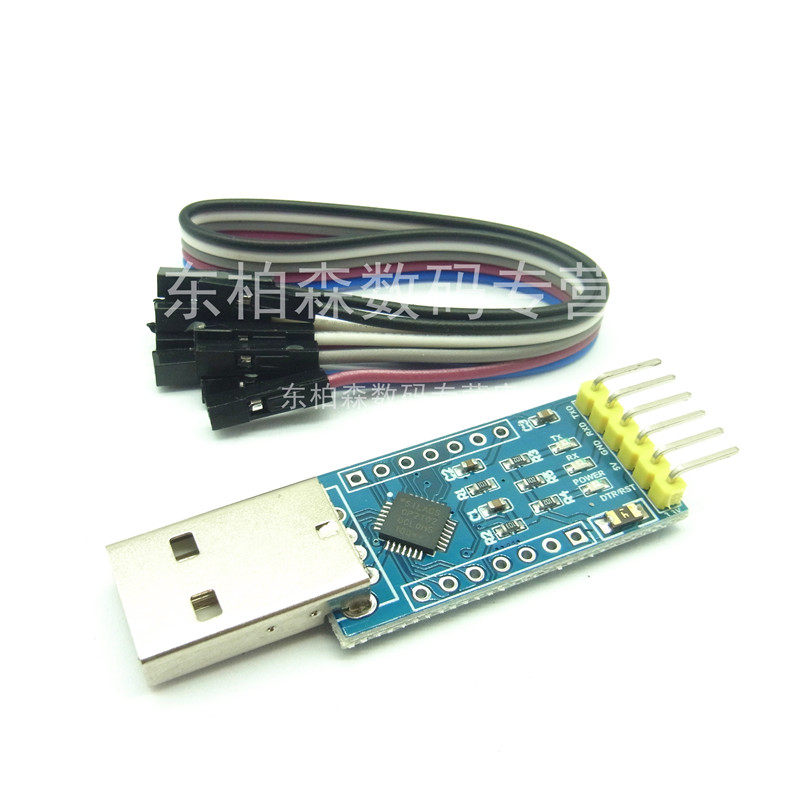

ПИН -код модуля объяснение:
1.TXD: CP2102, отправляющие контакты, обычно RXD других модулей.TLL Уровень,Вы не можете напрямую подключить уровень RS232.
2.RXD: CP2102PIN -код, получающий данные, обычно соединяет TXD других модулей.TLL Уровень,Вы не можете напрямую подключить уровень RS232.
3.gnd: CP2102 Земля
4,5 В: выход питания 5 В (пик 500 мА)
5. DTR/RST: Burning Arduino Pro Mini и другие доски обеспечивают время сброса.
6.3.3 В: выходной сигнал 3,3 В.
Объяснение функциональных характеристик:

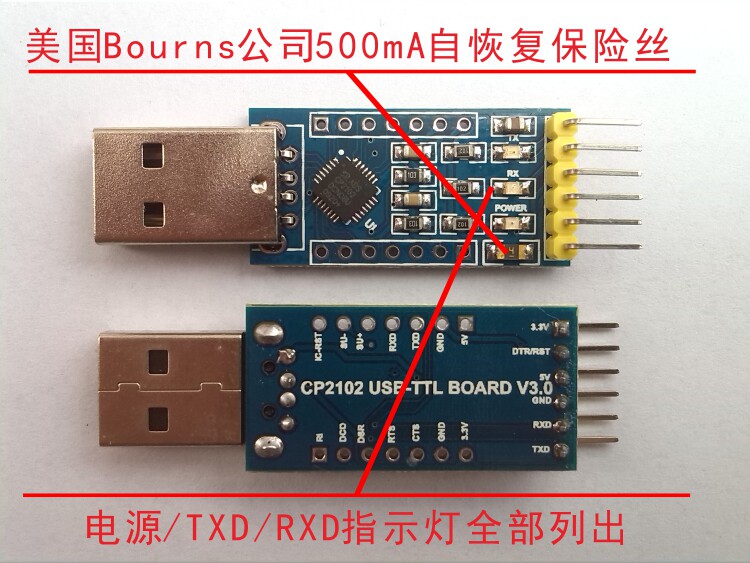

особенныйТочка 1: С помощью предохранителя Self -Recovery 500 мА он может эффективно обеспечить повреждение компьютера или модуля в коротком замыкании модуля нагрузки.
Функции 2: ВСЕ Перечислен индикатор Power/TXD/RXD, что более удобно для отладки.

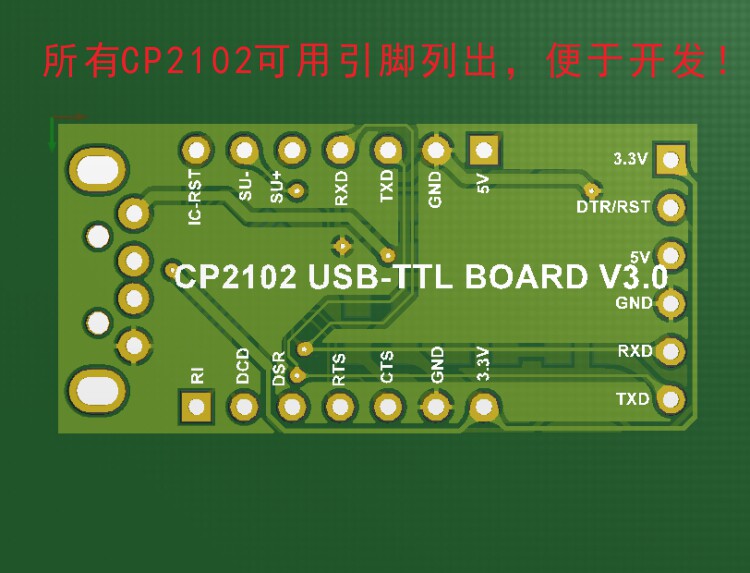

Особенности 3: ВСЕ ПИН -функции CP2102 перечислены, что способствует различной разработке и приложениям.
Особенности 4 (Уникальная особенность): С функцией DTR вы можете напрямую дать небольшие системные платы, такие как Arduino Pro MiniпрямойПрограмма сжигания,Не нужно снова нажимать кнопку вырезанияСущностьДругие функции с этой функцией, такие как модуль FT232RL, по крайней мере, в 2 раза больше цены CP2102.
HD демонстрационное видео смотрите: ссылка: http://pan.baidu.com/s/1c0eudve пароль: 7ovm

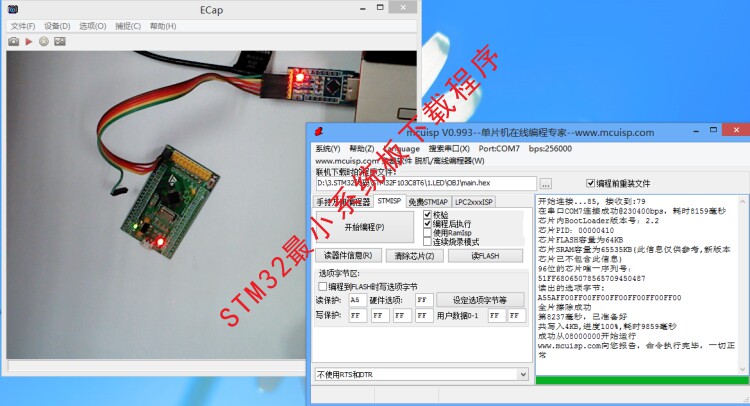

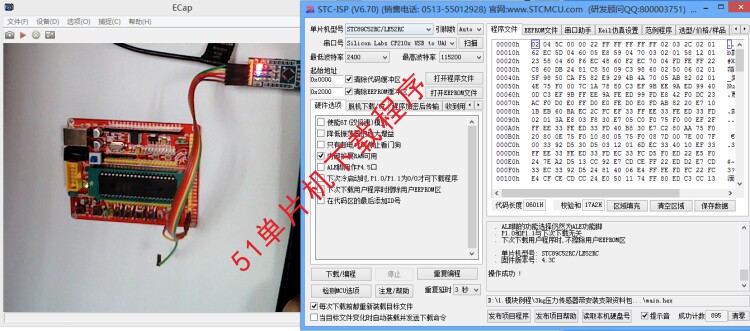

Особенности 5: это может быть передано обычным компаниям STC51 Одиночная машина, илиSTM32Одиночная программа загрузки.
HD демонстрационное видео смотрите: ссылка: http://pan.baidu.com/s/1qw6vtte Пароль: KNHJ
Ссылка: http://pan.baidu.com/s/1o6odewi пароль: coc0

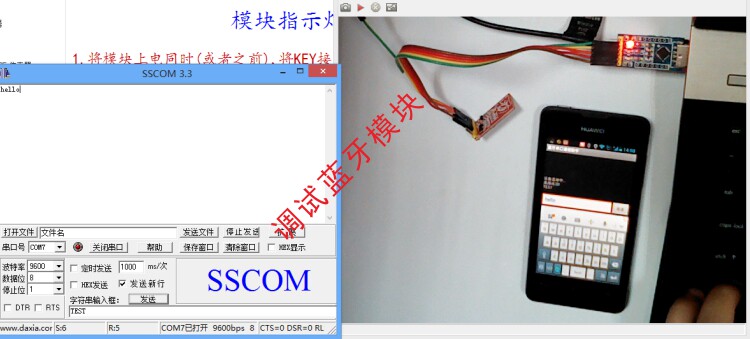

Особенности 6: это может быть удобно для разработки нашего магазинаBluetooth/GSM/GPSМодули Wuling, отладка на инструкциях и другие функции
HD демонстрационное видео Смотрите: ссылка: http://pan.baidu.com/s/1kt1aytp Пароль: 4x8a
Ссылка: http://pan.baidu.com/s/1hqzkbqs Пароль: xy3r
