CJMCU-CD74HC4067 Высокоскоростные CMOS 16-канальные аналоговые аналоговые многоцелевые репликаторы аналоговые/цифровые
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

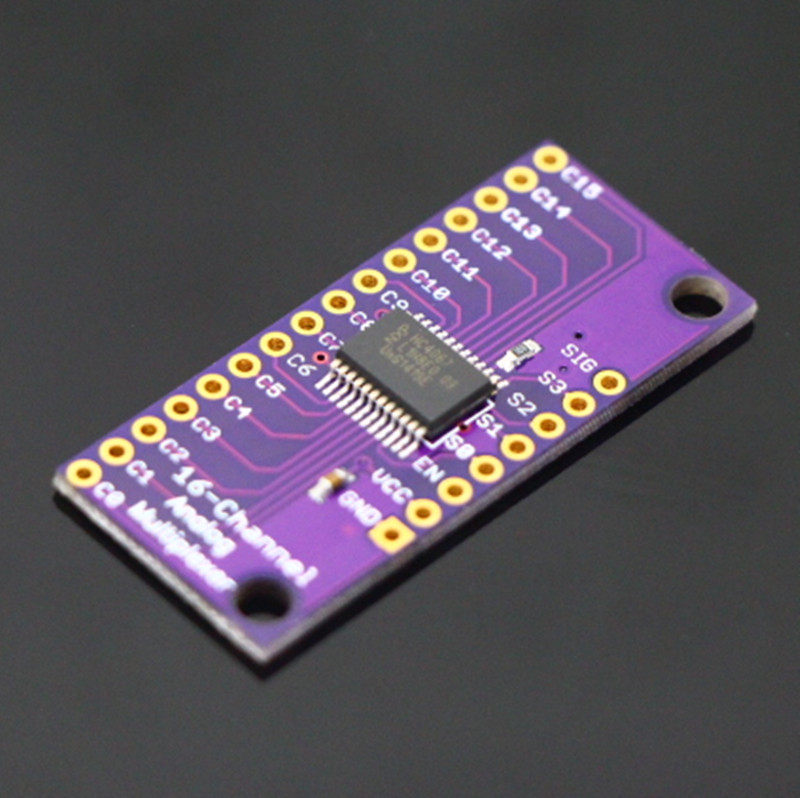

CJMCU-16-канальный аналоговый коммутационный модуль аналогово-цифрового мультиплексора CD74HC4067
Description:Это плата прорыва для очень удобного 16 -канального аналогового/цифрового мультиплексора/demultiplexer CD74HC4067. Этот чип похож на вращающийся переключатель - он внутренне направляет общий вывод (COM в схеме, SIG на плате) на один из 16 каналов Контакты (CHANXX). Он работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше, чем VCC), а подключения функционируют в любом направлении. Чтобы управлять им, подключите 4 цифровых выхода к адресу чипа выберите контакты (S0- S3), и посмотрите на него двоичный адрес канала, который вам нужен (подробности см. В таблице). Все это все для подключения до 16 датчиков к 5 контактам пользователя системы 5!
Поскольку MUX/Demux также работает с цифровыми сигналами, вы можете использовать его для подключения последовательных данных уровня TTL на несколько устройств или из нескольких устройств. . Затем вы можете выбрать любые из этих 16 устройств для прослушивания. Если вам нужны двусторонние связи, вы можете добавить вторую плату, чтобы направить линию TX Microcontroller на линии RX 16. Используя несколько плат, вы можете создать аналогичные Договоренности для i2c, spi и т. Д.
Внутренние переключатели являются двунаправленными, поддерживающими напряжениями между землей и VCC, имеют низкое сопротивление «включено» и низкую утечку «выключения» и для предотвращения перекрестных помещений, выполнить переключение «разрыв» перед выводом ». Плата также вырывает чип« Включить «Пын, который при высоте привода, полностью отключит общий штифт (все переключатели« выключены »).
Features:
- 2V to 6V operation
- "On" Cosepance: 70 Ом @ 4,5 В
- 6ns break-before-make @ 4.5V
- Широкий диапазон рабочей температуры: от -55 ° С до 125c
