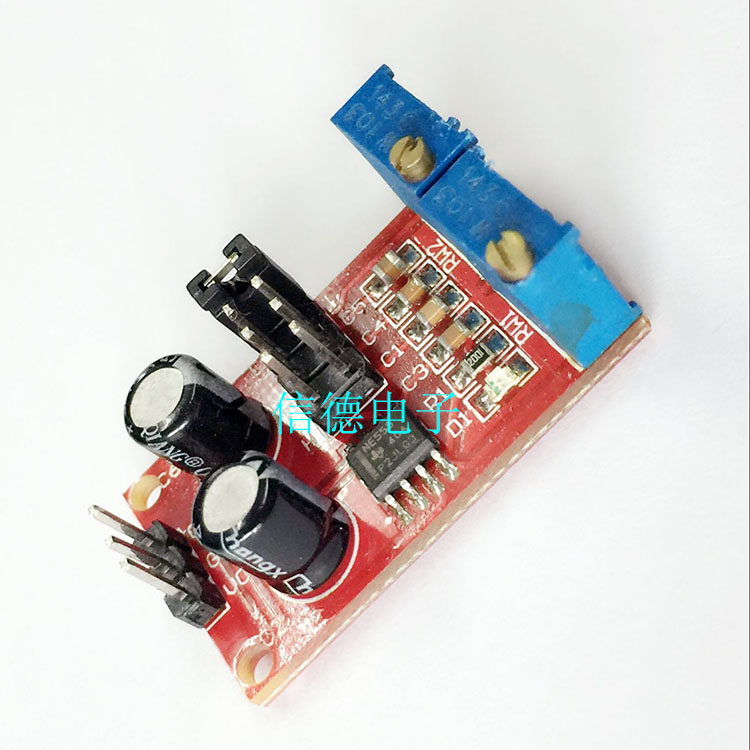

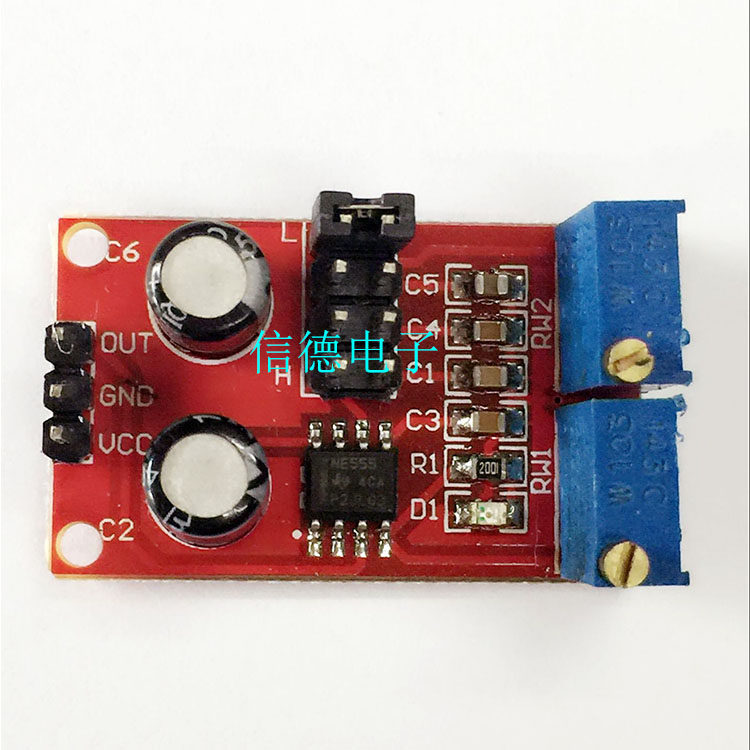

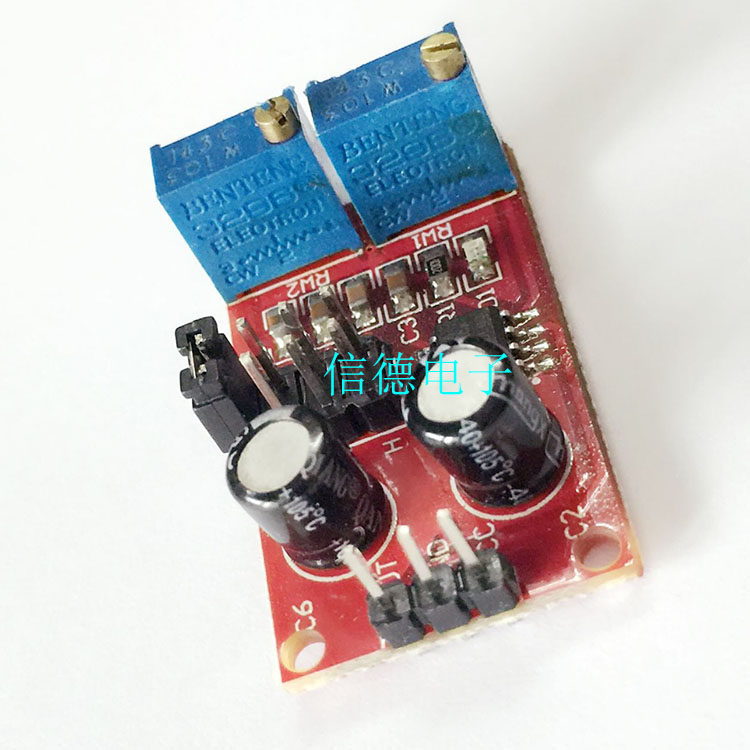

NE555 Частотный цикл импульса, регулируемый модуль/квадратная волна
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
NE555 Частотный цикл импульса, регулируемый модульный модуль квадратный волновый
1. Объем применения этого модуля:
1. Используйте в качестве генератора сигналов квадратной волны для генерации квадратных волновых сигналов для экспериментального развития и использования.
2. Сигнал квадратной волны, используемый для генерации шага драйвера в привод двигателя.
3. Создайте полезный импульс для MCU.
4. Сгенерировать регулируемые импульсы и управлять схемами.
2. Краткое объяснение:
1. Размер: 3,1 см*2,2 см
1. Основные фишки: NE555;
2. Входное напряжение: 5V-15VDC.Когда источник питания 5 В, выходной ток может составлять около 15 мА; когда источник питания 12 В, выходной ток может составлять около 35 мА;
3. Входной ток:≥100MA
4. Выходная амплитуда: 4,2 В V-PP до 11.4V V-Pp. (В зависимости от напряжения различного входа, выходная амплитуда будет отличаться) будет отличаться)
5. Максимальный выходной ток:≥ 15 мА (5 В питания, V-PP более 50%),≥ 35 мА (12 В питания, V-PP больше 50%)
Три преимущества:
1. Вывод с светодиодными инструкциями, у вас есть выход непосредственно и прозрачный (объем светодиодов с низким уровнем мощности, высокий уровень светодиода, когда частота относительно низкая, светодиодные вспышки);

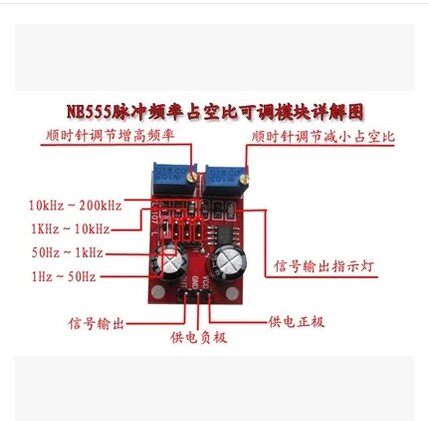

2. Доступен диапазон выходных частот, так что выходная частота более непрерывна и регулируется;
Низкийчастотный файл: 1 Гц ~ 50 Гц
Файл средней частоты: 50 Гц ～ 1 кГц
Средний и высокочастотный файл: 1 кГц ~ 10 кГц
Высокочастотное снаряжение: 10 кГц ～ 200 кГц
3. Коэффициент выходного занятия может быть хорошо -подключен, коэффициент обязательств и частота недоступны, а коэффициент занятия изменит частоту;
4. Выходная частота может быть скорректирована;
Цикл T = 0,7 (RA+2RB) C
Ra, rb регулируется 0-10K;
C = 0,001 UF при низкой частоте;
C = 0,1 мкф во время средней частоты;
Средний -высокий файл c = 1UF;
C = 100 UF на высокой частоте, поэтому покупатели сигналов могут рассчитать себя.
