CC2430 Комплект для разработки модуля zigbee. Практическое руководство по технологии zigbee в формате pdf.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Самые продаваемые продукты, рекомендованные владельцем магазина |
Порекомендуйте еще один комплект разработки cc2530 в нашем магазине: http://item.taobao.com/item.htm?id=39921510504
Наш магазин 2530 комплект подключения:
1. http://item.taobao.com/item.htm?id=10090130879
2. http://item.taobao.com/item.htm?spm=686.1000925.1000774.70.8f7a1d&id=19826624279
По сравнению с модулями того же ценового диапазона имеет следующий больший аппаратный ресурс (Эти ресурсы также доступны в официальных модулях TI.)),:,
- Пятипозиционная кнопка
- 4 -Color Led
- Схема последовательного порта
- Кроме того, если добавить еще 10 юаней, можно добавить датчик 18b20 и подключить его к модулю! Существует также поддерживающий код стека протоколов, который можно использовать в сети для приложений беспроводного измерения температуры.
Если вышеуказанные аппаратные ресурсы недоступны,Невозможно проводить эксперименты по организации сетевой беспроводной связи с официальным стеком протоколов.Еще более невозможно изучить официальный стек протоколов! ! ! ! ! ! !
Подключение эмулятора: http://item.taobao.com/item.htm?id=4665568983
- Предоставьте исходный код стека протоколов, встроенный в драйвер микросхемы измерения температуры 18b20! ! ! ! ! ! !
/**********************Официальный сетевой эксперимент со стеком протоколов********************/
1. Кнопка режима многоадресной сети отправляет мигающий эксперимент:
Один из модулей выступает в качестве координатора для поднятия сети zigbee, а другой модуль присоединяется к сети в качестве маршрутизатора. При нажатии кнопкиПятипозиционная кнопкакогда другой модуль4 -Color LedМигает. При нажатии на любой из модулейПятипозиционная кнопка, модуль выйдет из сети zigbee, а другие модулиПятипозиционная кнопкаНевозможно управлять этим модулем4 -Color LedМигающий.
2. Поэкспериментируйте по включению света с привязкой сетевого режима:
Любой из модулей действует как координатор для поднятия сети zigbee, а другой модуль будет искать сеть, а затем нажимать кнопку модуля.Пятипозиционная кнопкаПосле этого он будет привязан к координатору, после чего этот модуль можно будет использовать.Пятипозиционная кнопкадля управления модулем координатора4 -Color LedСвет погас.
3. Эксперимент по беспроводному измерению температуры в режиме древовидной сети:
После того, как какой-либо из модулей выступит координатором по поднятию сети zigbee, нажмите кнопку другого модуля.Пятипозиционная кнопкаПосле подключения к сети модуль4 -Color LedОн будет быстро мигать, указывая на то, что он измеряет собственную температуру и передает ее по беспроводной сети в модуль координатора. Модуль координатора передаст полученные данные о температуре на компьютер через последовательный порт и отобразит их на помощнике по отладке последовательного порта компьютера.
4. Эксперимент по прозрачной передаче данных «точка-точка»:
Любой из модулей выступает в качестве координатора для создания сети zigbee, а другой модуль подключается к сети и нажимает кнопку на модуле.Пятипозиционная кнопкаПосле привязки два модуля подключаются к компьютеру с помощью кабеля последовательного порта USB в этом комплекте, а затем программное обеспечение помощника по отладке последовательного порта между двумя компьютерами может отправлять данные друг другу по беспроводной сети.
/************************Схема простого анализа модуля********************/

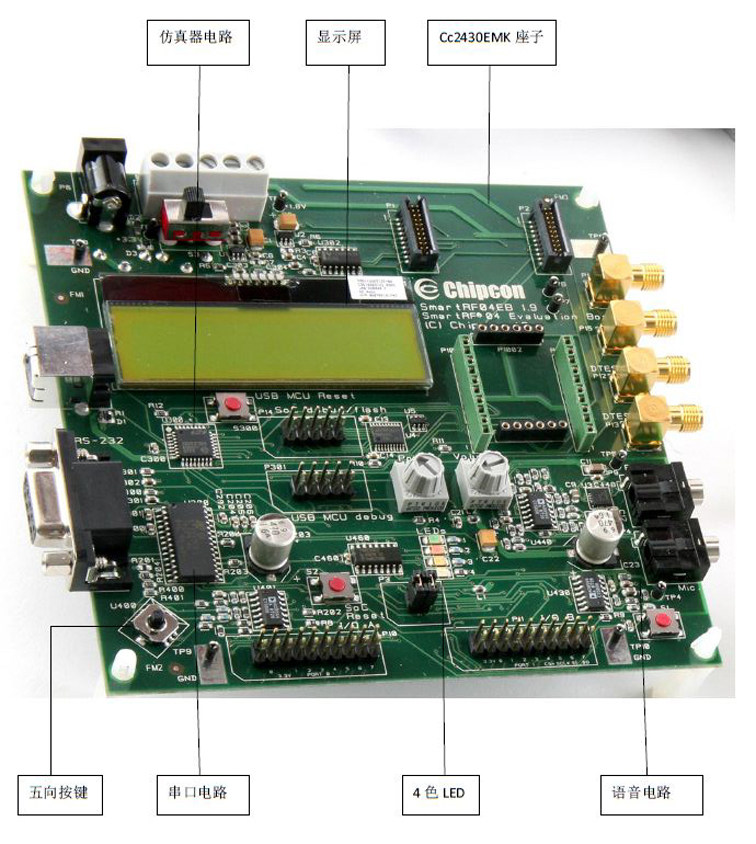

Пожалуйста, взгляните на диаграмму анализа официальной платы. В моем модуле всего на одну аудиосхему меньше, чем в аппаратных ресурсах официальной платы, а официальный стек протоколов не использует аудиосхемы.Часть частотной схемы, поэтому, если вы хотите изучить официальный стек протоколов, аппаратные ресурсы должны быть такими же, как у официальной платы.
/***************************Сет-лист************************/

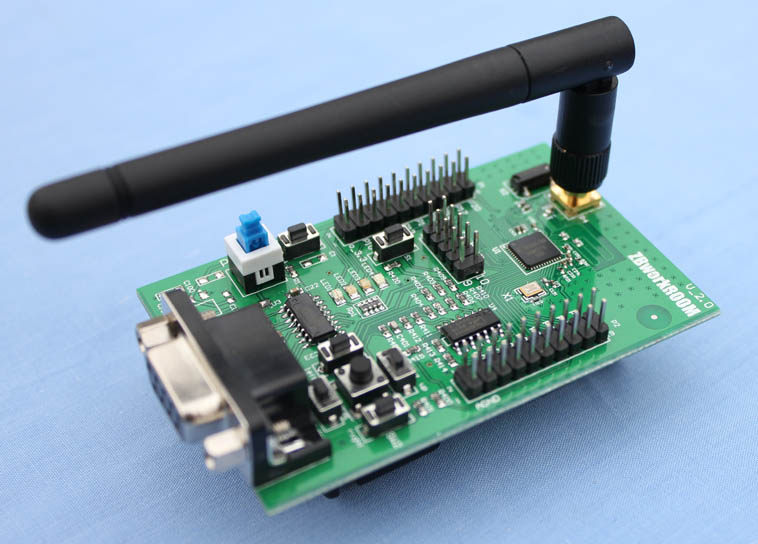

Модуль cc2430, как показано на рисунке. один
Высококачественная гибкая антенная мачта с усилением 3DI один
Информационный пакет модуля CC2430 (содержит практическое руководство по технологии Zigbee в формате PDF, полученное по электронной почте) один
/***************************Подробная схема анализа модуля:******************/
/****************************Преимущества модуля**********************/

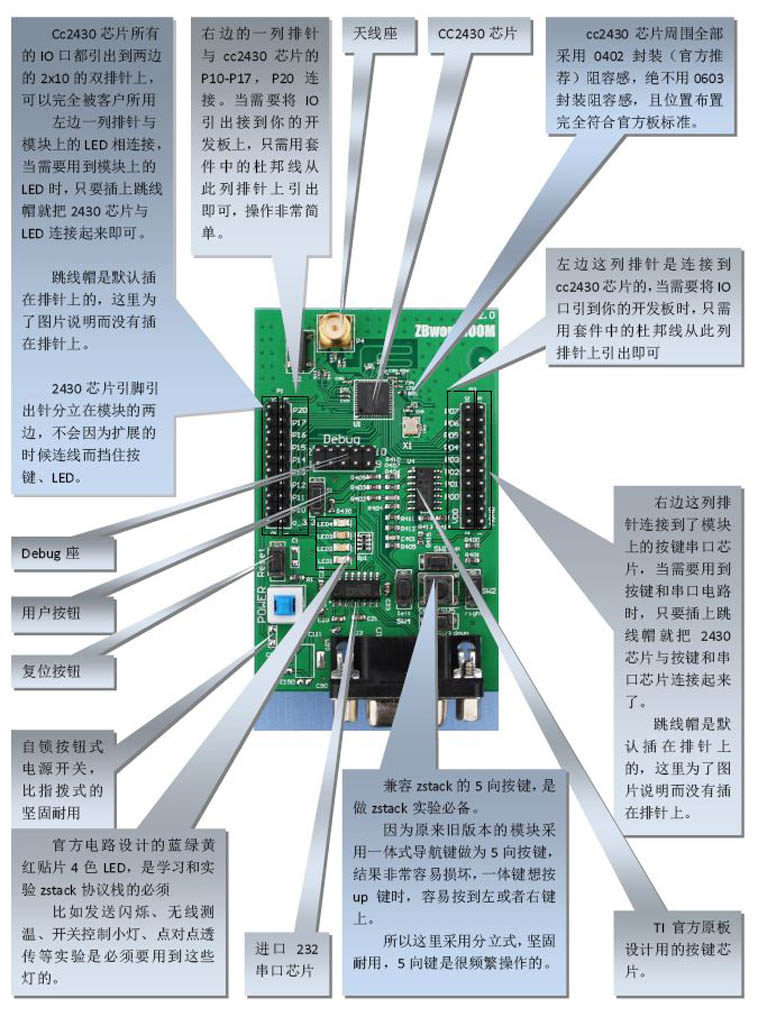

1. Интерфейс ввода-вывода этого модуля продуманно спроектирован, и чип cc2430 может быть полностью независимым для использования в вашей системе.
2. Этот модуль имеет богатые периферийные схемы.Имеется 7 кнопок и 4 светодиода., в соответствии с официальным дизайном модуля,Никогда не резайте углы,Поэтому очень удобно изучать и тестировать официальный стек протоколов zstack. Кроме того, пять кнопок сверху, снизу, слева и справа имеют дискретный тип, который более прочный и долговечный, чем цельный тип, и не вызывает случайных нажатий клавиш!
3. Всё вокруг чипа cc2430Использование пакета 0402(Официально рекомендуемый пакет) сопротивление и емкость,Никогда не используйте пакетный резисторно-конденсаторный датчик 0603.,А расположение локаций полностью соответствует официальным стандартам совета директоров.
4,Кварцевые генераторы 32M и 32,768K также являются официально рекомендуемыми размерами и корпусами. Для кварцевого генератора 32,768, расположенного рядом с антенной, лучше всего использовать кварцевый генератор SMD в пластиковом корпусе.Кварцевый генератор 32M лучше всего использовать в корпусе меньшего размера, и лучше всего располагать его дальше от антенной части, поэтомуРазмещен в правом нижнем углу чипа cc2430., это поможет уменьшить помехи сигналу!
5. Печатная плата также изготовлена крупным производителем. Диаметр всех переходных отверстий составляет 10 мил внутри и 20 мил снаружи, и все они покрыты паяльной маской!!
6Модули свариваются партиями на импортных сварочных машинах от профессиональных сварочных производителей.

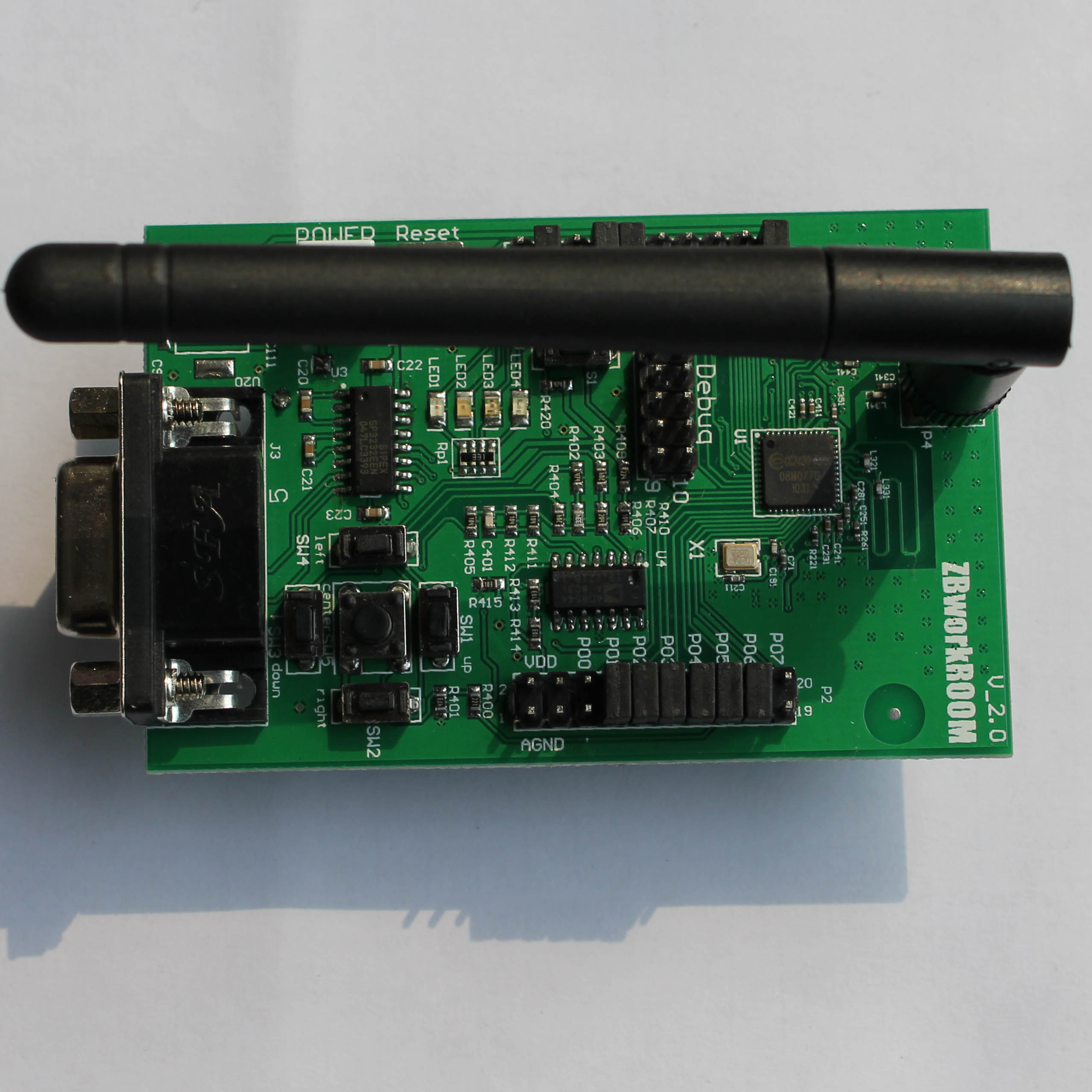

/************************Изображение оценки модуля:*************************/
/************************Модуль, используемый в качестве анализатора******************************/
/**********************************Данные диска*********************************/
1. Связанные с тестированием:1Тестовый код последовательного порта
2. Принципиальная схема модуля:1,cc2430emПринципиальная диаграмма,2,cc2430coreСхематическая диаграмма
3. Программные средства:
1,EW8051-EV-730B
2,730Bрегистр
3,HL-340USBПреобразование в драйвер последовательного порта
4,PL-2303Driver Installer

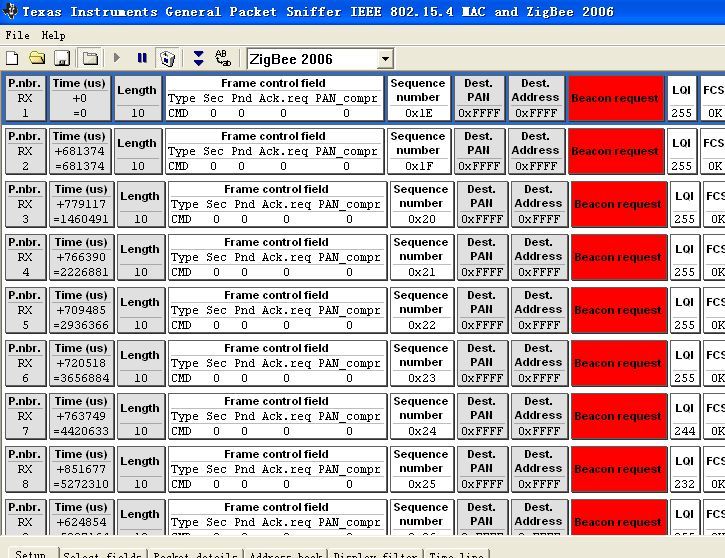

5, инструмент захвата пакетов протоколов
6,flashСжигание инструмента
7, Помощник по отладке последовательного порта
8,IAR751
9,IAR751keygen
10,zigbee2006Стек протоколов
11,zigbeeПрограммное обеспечение для графического мониторинга беспроводной системы позиционирования
4. Экспериментируйте:
Основные эксперименты:
- LED,
- эксперимент с часами,
- Эксперимент с внешним прерыванием,
- эксперимент по прерыванию часов,
- сторожевой эксперимент,
- температурный тестовый эксперимент,
- кнопка эксперимент,
- Эксперимент с последовательным портом,
- Rftestэксперимент
ZstackЭксперимент со стеком протоколов:
- Нажмите на модульupключи, на других модуляхLED4Мигающий эксперимент.
- Нажмите на модульupклавиши для управления другими модулямиLEDэксперимент с выключением света
- Несколько модулей собирают температуру и собственное напряжение и передают их по беспроводной сети в модуль координатора, который затем передает их в программное обеспечение на компьютере через последовательный порт для отображения.
- Эксперимент по прозрачной передаче данных «точка-точка», «многоточка-многоточка»
- Связанные документы:1,zigbee2006Начало работы Исходный код+Подробная документация
2,cc2430Инструкция по использованию эмулятора
3,CC2430Руководство по данным чипов
4,CC2430серединаKeyПрограмма прерывания
5,ZigBeeУчебные примечания
6,ZstackКраткое описание реализации собственных задач в
7, инструкция по эксплуатации модуля
8, Меры предосторожности при использовании модуля (важно)
9, соответствие сигналов в моей оболочке эмулятораcc2430Чип -штифт
10,Newnes.ZigBee.Wireless.Networks.and.Transceivers.Sep.2008.eBook-DDU
11, учиться с нуляZ-Stack
12,zstackучиться у
