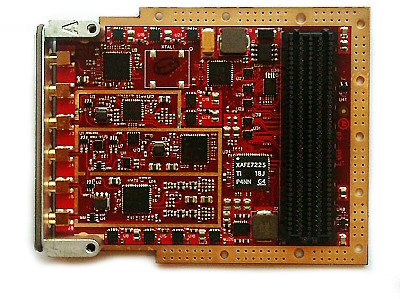

4DSP FMC30RF FMC SUPCARD MODULE AES-FMC-4DSP30RF-G FMC30RF-2-1-1-1
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
FMC30RF является дочерней картой FMC, которая полностью соответствует стандарту VITA 57.1-2010 Охват коазма в диапазоне частот от 400 МГц до 3,0 ГГц* и пропускной способности до 60 МГц*, FMC30RF обеспечивает гибкость и перенастремленность для множества приложений.
Основанная на технологии Texas Instruments RF, FMC30RF состоит из двойного модулятора DAC TX, демодуляции DAC DEMODUTORTH PGA и LNA Front Adlock с помощью интегрированного PLL/VCO Карта оснащена источником питания и мониторингом температуры и предлагает функции Modch Down.
* Пропускная способность ограничена 30 МГц, когда фильтр с низким проходом TRF3711 не обходится.
| • | Conduction cooled compatible |
| • | ANSI/VITA 57.1-2010 compliant |
| • | RF coverage from 400Mhz to 3.0GHz* |
| • | Дуплексная (TDD) и частотная доменная дуплексная (FDD) композиция (TDD) и частотная домен |
| • | Low Power, Small Footprint |
| • | Полная цепочка сигнала трансивера до 60 МГц* полосы пропускания |
| • | Dual DAC, IQ modulator for Tx |
| • | Dual ADC, IQ Moduas с PGA, буфером и фильтрами для RX |
| • | Набрасы с помощью интегрированного PLL/VCO |
| • | LNA front-end |
| • | LPC (Low-Pin Count) 160 pins connector |
| • | Фаза блокировки для часов и RF между двумя досками |
| • | MIL-I-46058c compliant (optional) |
FMC30RF XILINX CIT COMPOSIT
Доступна платформкомкомпаностируемость дизайна
| ML605 | Yes | Yes |
| AC701 | Yes | No* |
| KC705 | Yes | Yes |
| VC707 | Yes | Yes |
| VC709 | Yes | No* |
| VC7203 | Yes | No* |
| ZC702 | Yes | Yes |
| ZC706 | Yes | Yes |
| ZedBoard | Yes | Yes |
Приложение:
| • | Portable Software-Defined Radio |
| • | Wireless Infrastructure for single&Multi-Carrier CDMA, WCDMA, TD-SCDMA и 5-20 МГц LTE, WIMAX, 802.15 РФ |
| • | Wireless Backhaul, Point-to-Point |
| • | MIMO systems |
Devices Devices Texas Instruments реализуют и поддерживаются на FMC30RF
| • | AFE7225: Двойной 12-битный, 125 MSPS ADC с двойным 12-битным, 250 MSPS D/A |
| • | TRF372017: от 300 МГц до 4,8 ГГц квадратный модулятор со встроенным широкополосным PLL/VCO/VCO |
| • | Серия TRF3711: широкая пропускная способность интегрированная прямая загрузка |
| • | TRF3765: Integer-N/Fractional-N PLL с интегрированным VCO |
| • | CDCE62005: 10 выходов генератора часов/джиттера с интегрированным двойным VCO |
