STM32F103ZET6 Большинство платы системной платы/базовой платы.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
заявление:Эта система системной доскиНе сварен по умолчанию, но подойдет с иглой

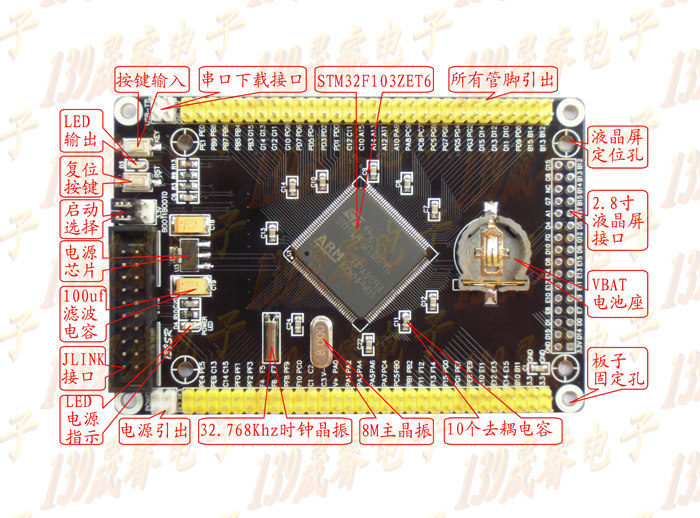

Ресурсы системного совета STM32F103ZET6 следующие
1. STM32F103ZET6 Основной чип
2. Зарезервированный интерфейс SRAM CHIP (FSMC Communication) (IS62WV51216BLL, размер 1M)
3. Зарезервированный интерфейс Flash Chip (W25Q16, размер составляет 2 м, свяжитесь с обслуживанием клиентов, если вам это нужно)
4. 3,3 В чип преобразования мощности
5. светодиод индикатора мощности
6. Выходной светодиод (PB0)
7. Один ключевой вход (PA0)

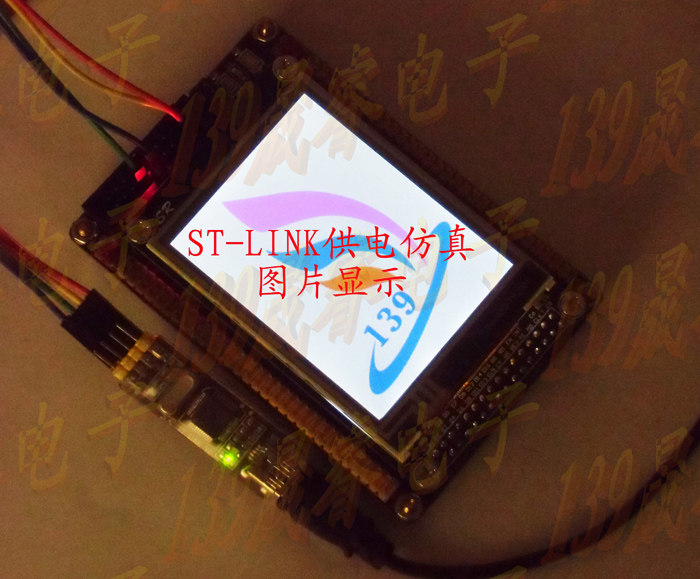

8. 2,8-дюймовый ЖК-экран (FSMC Communication. Функция прикосновения)
9. 8 МГц основной кристаллический генератор
10. 32.768 кГц в реальном времени.
11. USB -интерфейс (поддерживает источник питания. Поддерживает OTG и не поддерживает программы загрузки)
12. Кнопка сброса
13. Интерфейс эмулятора (поддерживает Jlink, Ulink, ST-Link)
14. Держатель батареи VBAT
15. Интерфейс загрузки последовательного порта
16. Начать выбор прыжков
17. TF Deck (на LCD, SPI Communication)
18. Все используемые порты IO вытянуты (2,54 расстояния)
STM32F103ZET6 Параметры
Размер: 6,6 см*9,9 см
Экспортные выводы: Pabcde Все порты IO, 6 GNDS, 4 3,3 В, 2 5 В, 1 RST, VREF+, VREF-, TX/RX
Режим источника питания: питание USB, источник питания, источник питания JTAG Emulator
Метод скачивания: скачать серийный порт, загрузка jlink, скачать Ulink, скачать ST-Link
Объекты: обучение, проект, настройка, дизайн учебного плана, конкуренция и т. Д.
Особенности: подключите непосредственно в 2,8-дюймовый ЖК-дисплей нашего магазина.
Список доставки:
STM32F103ZET6 Системная плата
2,8-дюймовый ЖК-экран
Дайте 2 больше, чем G И.
Информация загружается через сетевой диск (программа тестирования, схематическая схема, версия рассылки PCB, инструкции для использования), инструкции для использования)
Если нет источника питания для загрузчика и USB, рекомендуется купить вспомогательный загрузчик и кабель данных в нашем магазине
