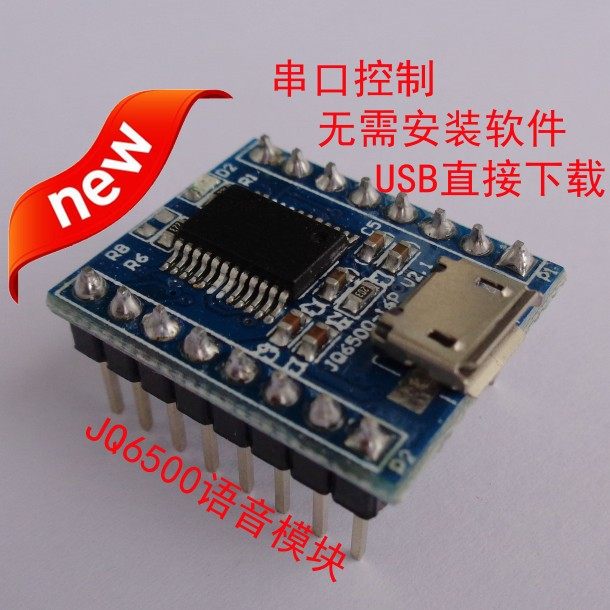

Jq6500-16p-16mbit Voice Module mp3 модуль модуль MP3-модуль управление портом вещание музыкальная музыка

Цена: 186руб.    (¥8.8)
Артикул: 36726572978
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:huangxujian_988
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥791 670руб.
¥ 2 1.839руб.
¥ 5.3 5.19110руб.
¥5.04107руб.
  • Информация о товаре
  • Фотографии

Скачать информацию о сети Baidu

http://pan.baidu.com/s/1gdvi5jH

Вы также можете попросить сотрудников обслуживания клиентов в магазине,

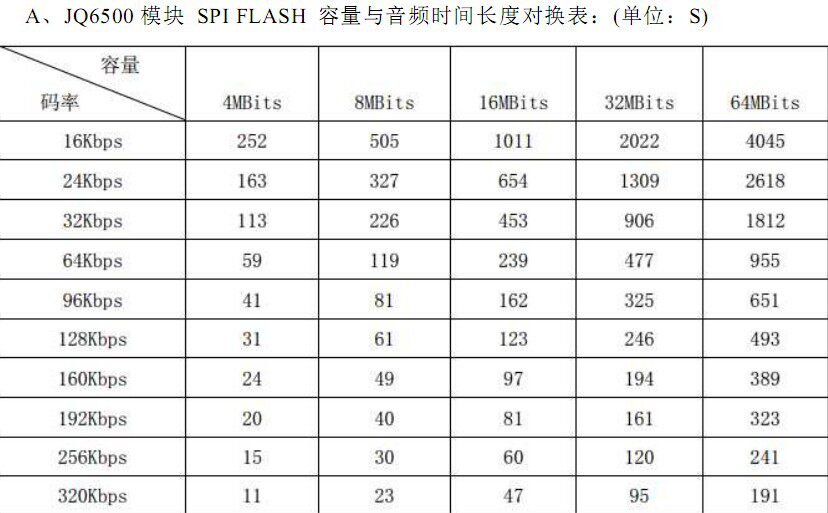

Этот модуль представляет собой вспышку SPI, которая основана на бит. Жесткий диск основан на байте.  это эквивалентно 2 млн., Отображается компьютером, пожалуйста, купите клиентов с хорошей емкостью

Если система Win8 и Win10 обновляет голос, справа -нажмите значок программного обеспечения, чтобы выбрать совместимый режим

1.1Краткое введение

JQ6500Это серийный портMP3Чип, идеальная интеграцияMP3,WMVЖесткий декодирование.Поддержка программного обеспечения одновременноTFКарточный диск, поддержка компьютера напрямую обновлятьspi flashКонтент, поддержкаFAT16,FAT32Файловая система.Благодаря простым последовательным инструкциям вы можете завершить указанную музыку, а также то, как играть музыку и другие функции. Нет необходимости в утомительных базовых операциях. Это удобно для использования, стабильно и надежно является самой большой особенностью этого продукта.Кроме того, этот чип также является глубоким продуктом, который специально разработан для области фиксированных полей воспроизведения голоса.

1.2Функция

1,Поддержка скорости отбора проб(КГц): 8/11,025/12/16/22,05/24/32/44,1/48

2,24БитDACВывод, поддержка динамического диапазона90dB, Поддержка соотношения сигнала85dB

3, полностью поддержкаFAT16,FAT32Файловая система, максимальная поддержка32GизTFКарта, поддержка32GизUтарелка,64MБайтNORFLASH

4, Режим множественного управления и режим управления ртом, режим последовательного порта,ADРежим управления кнопкой

5, Функция вставки вещания, вы можете приостановить фоновую музыку, которую воспроизводится

6, Аудиоданные отсортируются в соответствии с папкой, поддерживаемой большинством поддержки100Person Polder, вы можете выделить каждую папку1000Первая песня

7,30Уровень звука может быть отрегулирован,10сортEQРегулируемый

8Может быть установленspi flash,Подключите компьютер, чтобы отобразитьspi flashОбновление содержания формирования диска;

9Вы можете управлять указанной музыкой через последовательный порт микроконтроллера;

10В режиме ключа вы можете выбрать режим воспроизведения: вы можете прервать, а не прервать, один цикл, большой цикл;

Может быть прерван: в процессе воспроизведения нажатие кнопки прерывает текущее состояние, чтобы выполнить новое;

Не перебивайте: в процессе игры нажатие на любые ключи недействителен, и это не так, пока текущая песня не будет сыграна;

1.3приложение

1,Автомобильная навигационная голосовая трансляция

2,Аудит транспорта дорожного движения, напоминание о голосовой стороне Toll Station;

3,Проверка безопасности голосовой подсказки железнодорожных станций и автобусных станций;

4,Голосовое напоминание об электричестве, коммуникации и финансовом бизнесе;

5,Проверка транспортных средств в и из нее из прохождения профилирования голосовых подсказок;

6,** Пограничный инспекционный канал

7,Multi -luo Voice Alarm или Device Radiance Guore;

8,Электрический осмотр автомобиля безопасного вождения. Уведомление о голосе;

9,Разделение электромеханического оборудования автоматически аварийно сигнализируйте;

10, Советы по сигнализации огненного голоса;

11, Автоматическое вещательное оборудование, регулярный отчет о вещании

2.Описание базового параметра

2.1Аппаратный параметр

имя

параметр

MP3формат файла

1, Поддержка всех ставок битов 11172-3 и ISO13813-3 Layer3 Decoding Audio Decoding

2, Поддержка скорости отбора проб (кГц): 8/11,025/12/16/22,05/24/32/44,1/48

3, Поддержка нормального, джаза, классического, поп -музыки, рока и других звуковых эффектов

UARTинтерфейс

Стандартный последовательный порт, уровень TTL, скорость гончара может быть установлена

Входное напряжение

Лучший источник питания при 3,2 В-5 В-4,2 В.

Рейтинг тока

20ma

размер

Стандартный пакет DIP16

Рабочая Температура

-40Степень ~ 70 градусов

влажность

5% ~ 95%

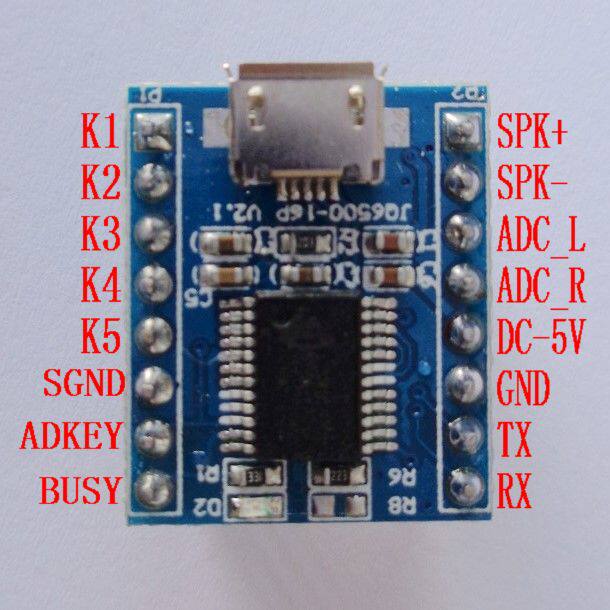

2.2Модуль ног объяснение

Пин код

Пиннатское имя

Описание функции

Примечание

1

K5

Соответствует 5 -м этапе звука

Вызвано на землю, чтобы сыграть на 5 -й этап звук

2

K4

Соответствующий аудио 4 -й этап

Вызвано на землю, чтобы сыграть на четвертом этапе звука

3

K3

Соответствует 3 -м аудио

Вызвано на землю, чтобы играть на третьем этапе звука

4

K2

Соответствует звуку второго этапа

Вызвано на землю, чтобы сыграть на втором этапе звук

5

K1

Соответствует 1 -м аудио

Запустить землю 1 -й аудио

6

SGND

земля

Источник питания

7

ADKEY

ADрот



8

BUSY

Играть в индикатор света

Когда высокий вывод аудио, высокий аудио выходной сигнал высокий

9

RX

UARTВвод последовательных данных



10

TX

UARTВывод последовательных данных



11

GND

земля

Источник питания

12

DC-5V

Вход модуля

Не может превышать 5,2 В

13

ADC_R

Аудио -вывод правый канал

Драйн наушников, усилители мощности

14

ADC_l

Аудио вывод остался

Драйн наушников, усилители мощности

15

SPK-

Динамик+

Водить динамик ниже 3W/4R

16

SPK+

труба-



2.3Пример

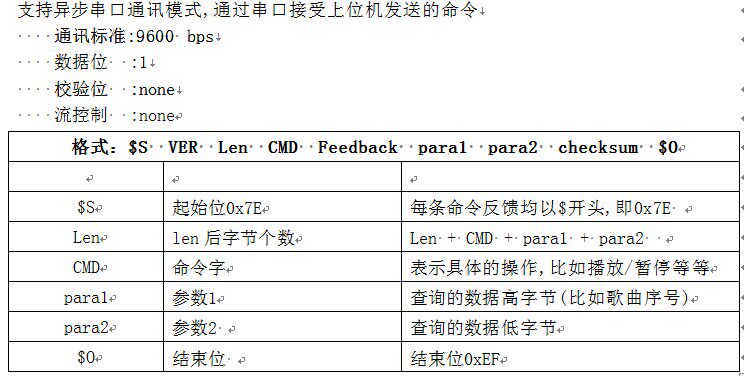

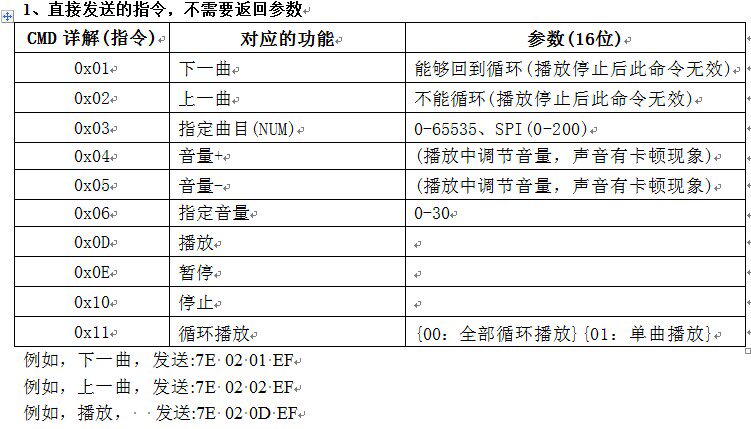

Параметры инструкции по управлению кандидатом:
