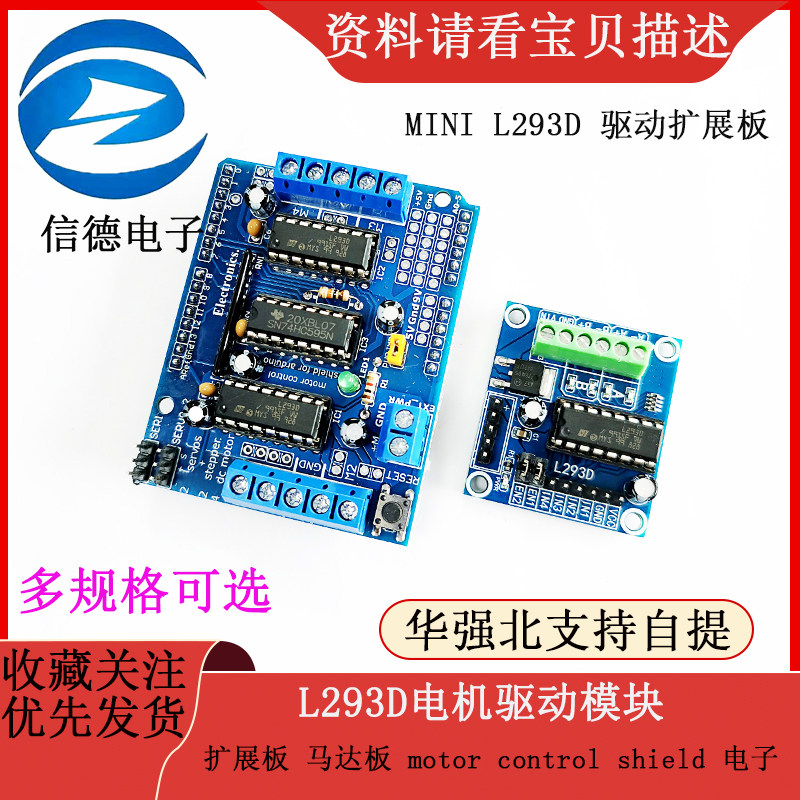

L293D плата расширения модуля драйвера двигателя плата двигателя щит управления двигателем

Цена: 70-119руб.    (¥3.3)
Артикул: 36352716896
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信德电子 各种电子元件 单片机 学习板 模块 电子 五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥7.17152руб.
¥20.18427руб.
¥0.920руб.
¥ 0.45 0.256руб.
  • Информация о товаре
  • Фотографии
Цвет: L293D Совет по расширению водителя, Mini L293D Плата по расширению водителя

 Скачать информацию: http://pan.baidu.com/s/1b7pxki



* 2 5V Сервомотор сервопривода (рулевой механизм) подключается к высокопроизводительному таймеру с высоким разрешением Arduino.
* Целых 4 двухэтажных двигателей постоянного тока и 4 -пуховая корректировка скорости ШИМ (около 0,5%)
* До 2Управление двигателем шага, одно/двойной шаг управления, межполосной или микро -шага и угол угла поворота.
* 4-H-мост: чип-мост L293D обеспечивает ток 0,0,6А (пик 1,2а) и с тепловой защитой, 4,5 В до 36 В.
* Сопротивление о падении гарантированно останавливается во время питания.
* Большие терминалы проводов облегчают проводку (10-22AWG) и мощность.
* С кнопкой сброса Arduino.
* 2 Терминалы для внешней мощности
* Совместим с Mega, Diecimila,&Duemilanove.



Ссылка загрузки данных:http://pan.baidu.com/s/1vKW8V



 Сфера применения: начинающий Arduino, Arduino Экспериментальная платформа оборудования, интерактивная электроника Arduino, робот Arduino и т. Д.

Особенности: Многие функции, удобная работа, а также мощная поддержка библиотеки вождения и функциональное обновление.

Недостатки: занятие ввода/вывода в то же время приезжает в одно и то же время при движении четырехстороннего двигателя (по сравнению с небольшой версией ввода -вывода Arduino), небольшой мощности.

Он может управлять 4 двигателями DC или 2 -х шаговым двигателем во время управления 2 рулевыми передачами. Он поддерживает новейшие Arduino Uno, Arduino Mega 2560



Вы можете сравниться с этим:
Ездить на четырехэтажном двигателе DCиДва рулевого снаряжения
Возьмите с собой два двигателя DC и все время вступайте в моториДва рулевого снаряжения
Водить двухэтажный шагиДва рулевого снаряжения



Ардуино очень хорошийэлектронныйДелатьНачало работы, с доской экспансии моторного расширения, это может быть очень хорошороботРазвиватьПлатформаСущностьВот простое управление всевозможными, простыми в слегка сложныхпроектПолная функциональная плата расширения моторного расширения.
Это обычно используетсяОКРУГ КОЛУМБИЯводить машинуМодуль, принят293DЧип небольшой ток постоянного тока двигателя.Трубка сделанаArduinoСовместимо, это также удобноЭнтузиастБыстро на основе ArduinoРазвиватьСущность

* 2 5V Сервомотор сервопривода (рулевой механизм) подключается к высокопроизводительному таймеру с высоким разрешением Arduino.
* Целых 4 двухэтажных двигателей постоянного тока и 4 -пуховая регулировка скорости ШИМ (около 0,5 сотен)
* До 2 шагов в моторУправление управлением, одно/двойной шаг управление, шахматный или микро -шаг и угол поворота.
* 4-H-мост: чип-мост L293D обеспечивает ток 0,0,6А (пик 1,2а) и с тепловой защитой, 4,5 В до 36 В.
* Сопротивление о падении гарантированно останавливается во время питания.
* Большие терминалы проводов облегчают проводку (10-22AWG) и мощность.
* С кнопкой сброса Arduino.
* 2 Терминалы для внешней мощности
* Совместим с Mega, Diecimila,&Duemilanove.
* Предоставьте полный набор разбросанных частей, чтобы подумать о DIY.
*скачатьБиблиотека программного обеспечения Arduino, которая удобна для использования быстро провести разработку проекта



1. Шаг кода двигателя.
#include
Двигатель AF_STEPPER (48, 2); // 48 означает количество недель (360 градусов/угол шага, угол 48 стадий составляет 7,5 градусов), 2 указывает на второй шаг в двигатель (всего две опоры)
void setup() {
  Serial.begin(9600);         // скорость поттера: 9600 б.п.
  Serial.println("Stepper test!");

  motor.setSpeed(10); // 10 rpm

  motor.step(100, FORWARD, SINGLE);
  motor.release();
  delay(1000);
}

void loop() {
  motor.step(100, FORWARD, SINGLE);
  motor.step(100, BACKWARD, SINGLE);

  motor.step(100, FORWARD, DOUBLE);
  motor.step(100, BACKWARD, DOUBLE);

  motor.step(100, FORWARD, INTERLEAVE);
  motor.step(100, BACKWARD, INTERLEAVE);

  motor.step(100, FORWARD, MICROSTEP);
  motor.step(100, BACKWARD, MICROSTEP);



}
2. Код экземпляра двигателя DC DC
#include

AF_DCMOTOR MOTAR (2, Motor12_64KHZ); // DC Motor #2, 64 кГц ШИМ

void setup() {
  Serial.begin(9600);         // Скорость поттера: 9600 бит/ с
  Serial.println("Motor test!");

  motor.setSpeed(200);   // скорость: 200/255

void loop() {
  Serial.print("tick");

  motor.run(FORWARD);     //Вперед
  delay(1000);

  Serial.print("tock");
  motor.run(BACKWARD);   // обеспечить регресс
  delay(1000);

  Serial.print("tack");
  motor.run(RELEASE);     // останавливаться
  delay(1000);
}
