飞思卡尔 MC9S12XS128MAL Профессиональная платформа для разработки автомобильной электроники 2

Цена: 54 158руб.    (¥2600)
Артикул: 35448012935

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:北京飞翔智慧科技有限公司
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥58912 375руб.
¥490001 020 670руб.
¥69914 686руб.
¥9000187 470руб.
  • Информация о товаре
  • Фотографии

        Основными моделями управления чипсами этой серии платформ разработки являются:MC9S12DG128MPVE, MC9S12DG256MPVE, MC9S12DP512MPVE, MC9S12DP256MPVE, MC9S12DT128MPVE, MC9S12DT256MPVE, MC9S12XB128MAL, MC9S12XD128MAL, MC9S12XD G128mal, MC9S12XDG256MAL, MC9S12XDP512MAL, MC9S12XDT512MAL, MC9S12XDT256MAL, MC9S12XEP100MAL, MC9S12XET256MAL, MC9S12XEQ512MAL, MC9S12XET256MAL, MC9S12XEQ512MAL, MC9S12886MAL, MC9S12XEQ512MAL, MC9S1286MAL, MC9S12XEQ512mal, MC9S1286MAL.Полем Для конкретной модели, пожалуйста, свяжитесь с обслуживанием клиентов или оставьте сообщение во время фотосессии! Платформа разработки для модели MC9S12XS128MAL выдается по умолчанию, пожалуйста, знайте!

летатьSkal MC9S12XS128MAL профессиональная платформа разработки автомобильной электроники 2-го поколения

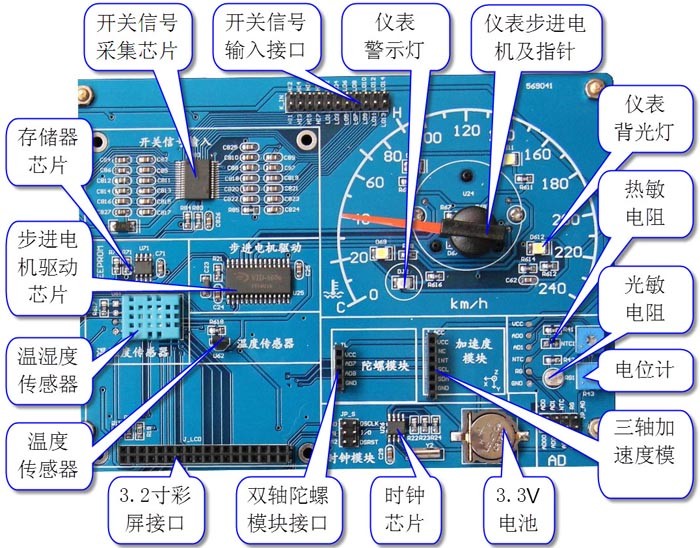

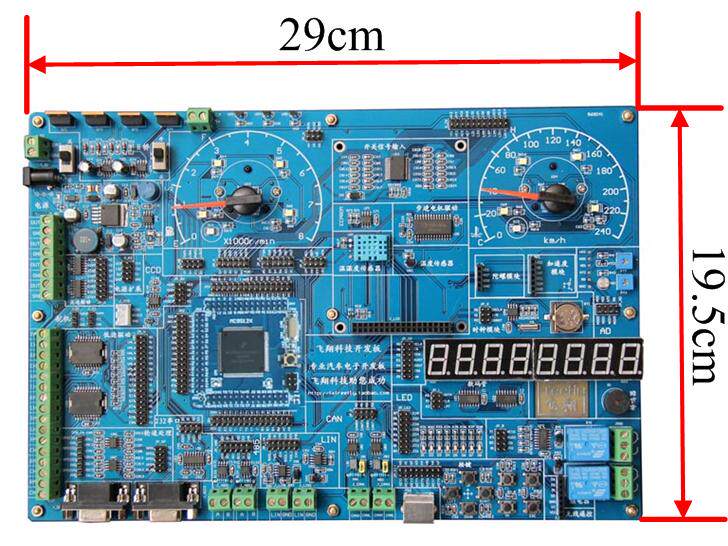

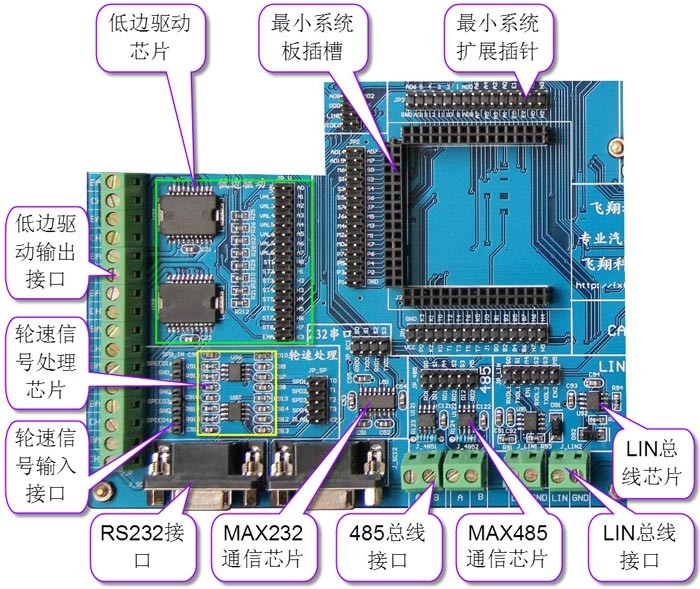

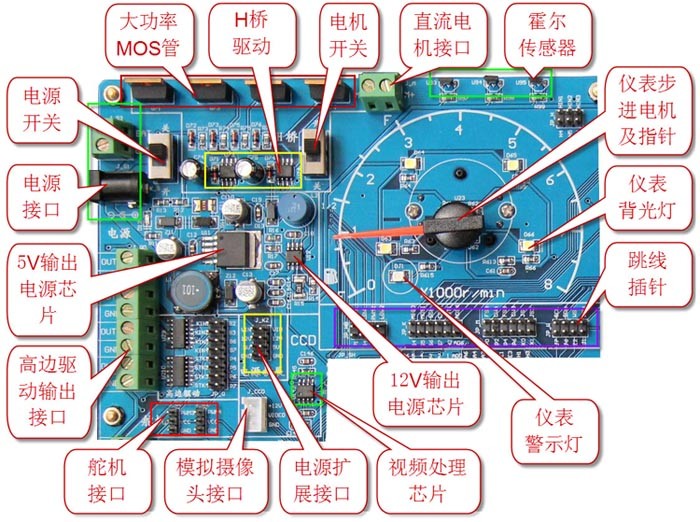

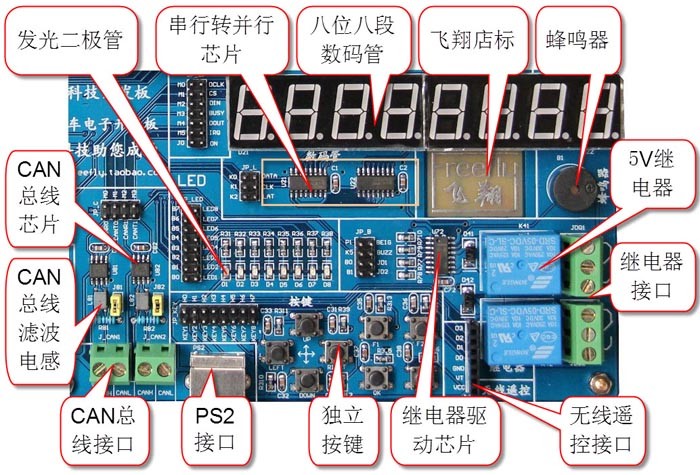

Карта ресурсов платы разработки:

Поскольку область платформы разработки относительно велика, изображение ниже разделено на 4 изображения, чтобы подробно обозначить встроенные ресурсы.



 Причины, по которым вам необходимо купить Совет по развитию технологий Feixiang:

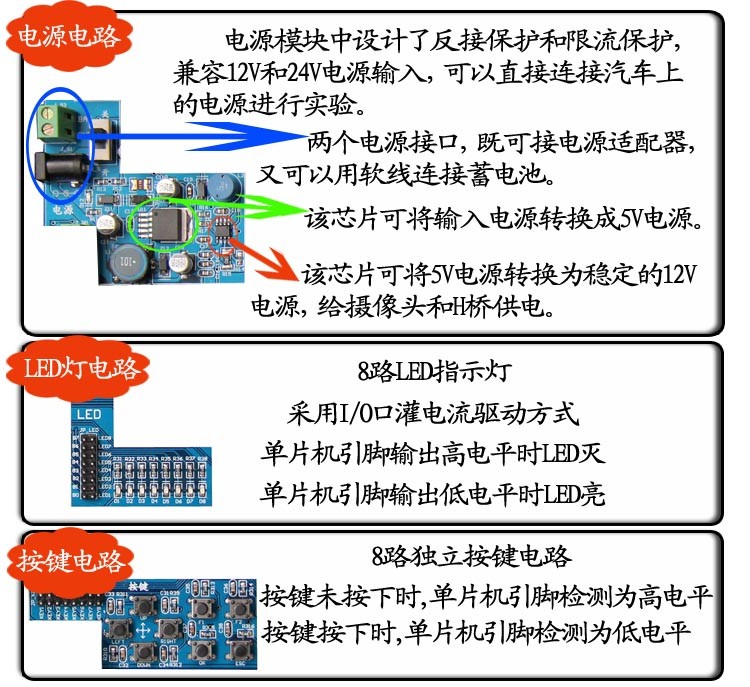

(1)Силовая цепьЭта платформа разработки предназначенаОчень автомобильные электронные функциисиловая цепь,совместимый12Vи24VВход напряжения.Силовая цепь может выдавать стабильное напряжение 12 В и 5 В.СпроектированОграниченная защита,Обратная защита напряжения,Защита от перенапряженияПодождите, пока схема защитит плату, и ее можно будет напрямую подключить к экспериментальному автомобилю для экспериментов.Чтобы покупателям было проще экспериментировать с автомобилем, платформа разработки также оснащенаСигарет -ротор, для экспериментов можно питать от прикуривателя.

(2)Мощная поддержка дополнительных функций разработки. Эта платформа разработки оснащена подключаемой основной платой, и большинство контактов основной платы выведены наружу, чтобы облегчить пользователям выполнение других целей отладки.В то же время на плате разработки также используется конструкция с короткозамкнутой перемычкой. Отсоедините все колпачки перемычек и короткие провода перемычек, чтобы отключить микроконтроллер от схемы периферийного приложения. Пользователи могут использовать провода Dupont для вывода контактов, необходимых для собственной отладки, не мешая схеме приложения на плате.

(3)Богатые бортовые ресурсы Эта платформа разработки в основном содержит схемы приложений для большинства модулей микроконтроллера. Некоторые интерфейсы связи разработаны с двумя каналами. Вы можете использовать одну плату для проведения спонтанных и самостоятельных экспериментов, чтобы облегчить отладку.

(4)Самая сильная техническая поддержка Все макетные платы Freescale в нашем магазине разработаны доктором философии. команда разработчиков. Эта команда уже много лет занимается исследованиями в области автомобильных электронных технологий управления, поэтому может предоставить пользователям надежную техническую поддержку.

(5)Доска разработки содержит большое количество информации.

(6)Бесплатные бумажные учебники и видеоролики с пояснениями к модулям., изучайте принципы с помощью бумажных учебников и видеороликов, проводите эксперименты с помощью руководств пользователя и углубляйте свое понимание с помощью демонстрационных программ.Гарантируем, что вы будете учиться без забот.



(7)Профессиональный проект схемы приложения.Большинство чипов на платформе разработки используют выделенныеЧипы автомобильного класса, надежная работа и сильная защита от помех, что отражает основной дизайн современных автомобильных контроллеров.Эксперименты с автомобильной электроникой включают в себяАвтомобильные приборы, управление кузовом, управление шасси и электронное управление двигателемЧетыре основные системы, богатые содержанием.Предоставлено для вашего обученияНадежная аппаратная среда, а также для разработки вашего продуктаидеальный прототип.

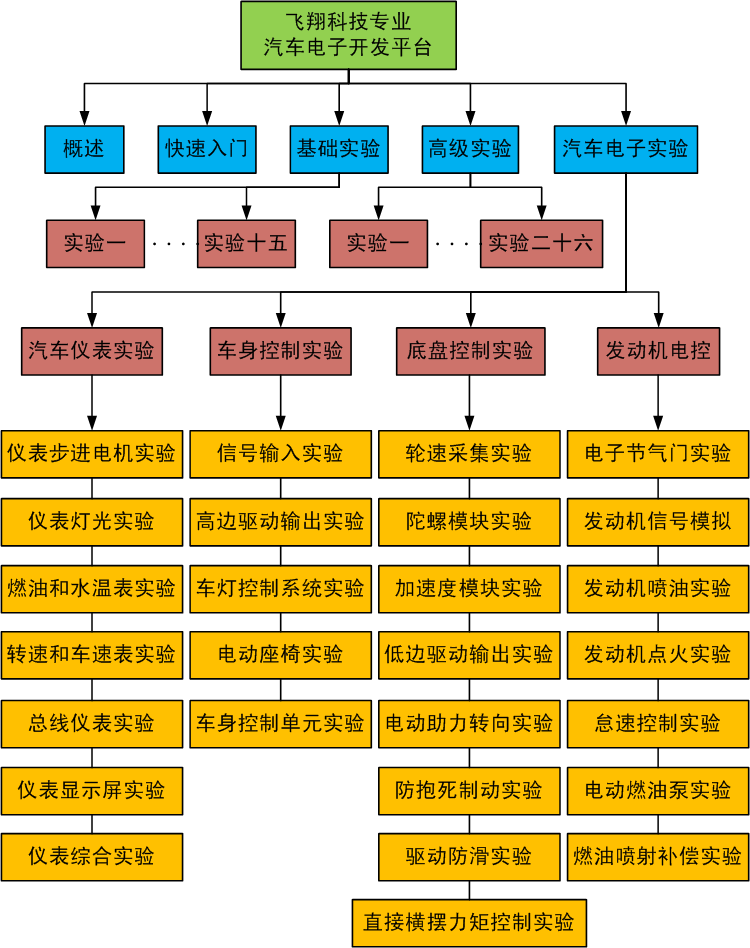

(8)Полное экспериментальное руководство.Экспериментальное руководство, написанное техническим персоналом нашего магазина, имеет структуру, показанную на рисунке ниже:Подробное содержание, четкая структура и пошаговые инструкции.. Независимо от того, являетесь ли вы новичком в электронике или разработчиком с определенным опытом, вы можете найти новую отправную точку в наших продуктах и позволить нашим продуктам стать вашими.Мост к мастеру.

Профессиональная платформа разработки автомобильной электроники Feixiang Technology — это важный инструмент для обучения у Freescale.

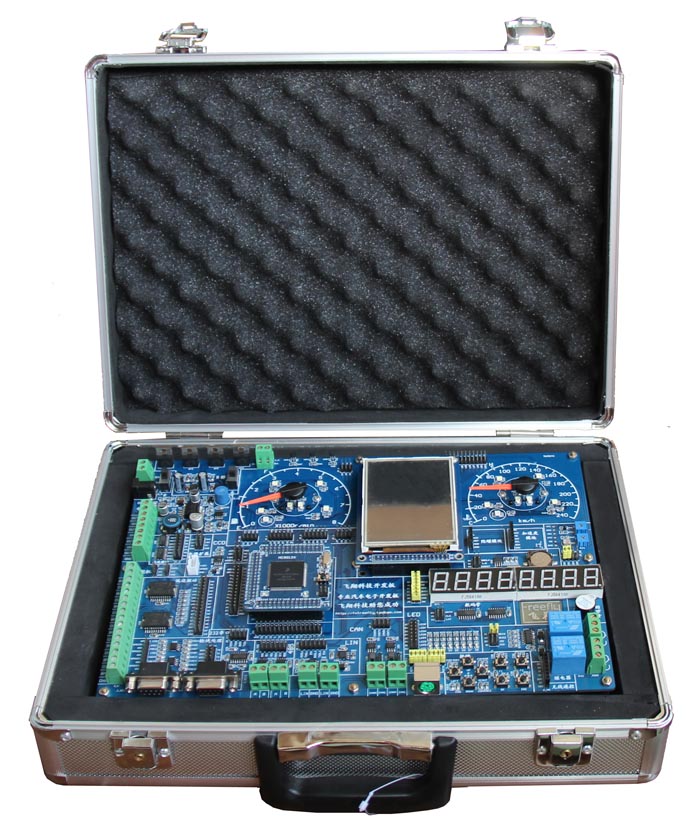

Аксессуары для комплекта платформы разработки:

 Материнская плата макетной платы (одна штука) Основная плата (одна штука) Загрузчик (комплект)

 Кабель USB-последовательный порт (одна деталь)Шнур прикуривателя (один) Линии Dupont (несколько)

Мягкий шнур (одна секция) Шапочки-перемычки (несколько) 3,2-дюймовый цветной ЖК-дисплей (один)
 Сенсорное перо с цветным экраном (одна штука)Руки (две) Двухосевой гироскопический модуль (один)

Модуль ускорения MMA7660 (один) Аналоговая камера CMOS (одна) Двигатель постоянного тока 12 В (один)
 Малый рулевой механизм (два)Модуль беспроводного дистанционного управления (комплект) SD-карта 2G и кард-ридер (комплект)

 Источник питания DC12V2A (один)Бумажный учебник (одна книга) Информационный компакт-диск (одна штука)

 Коробка из алюминиевого сплава (одна)

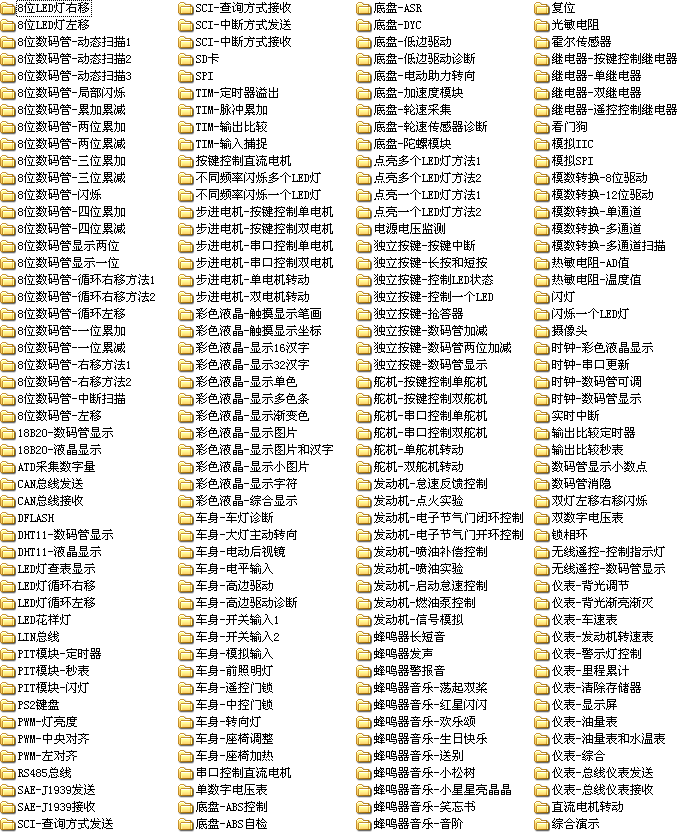

Демо-код (196):

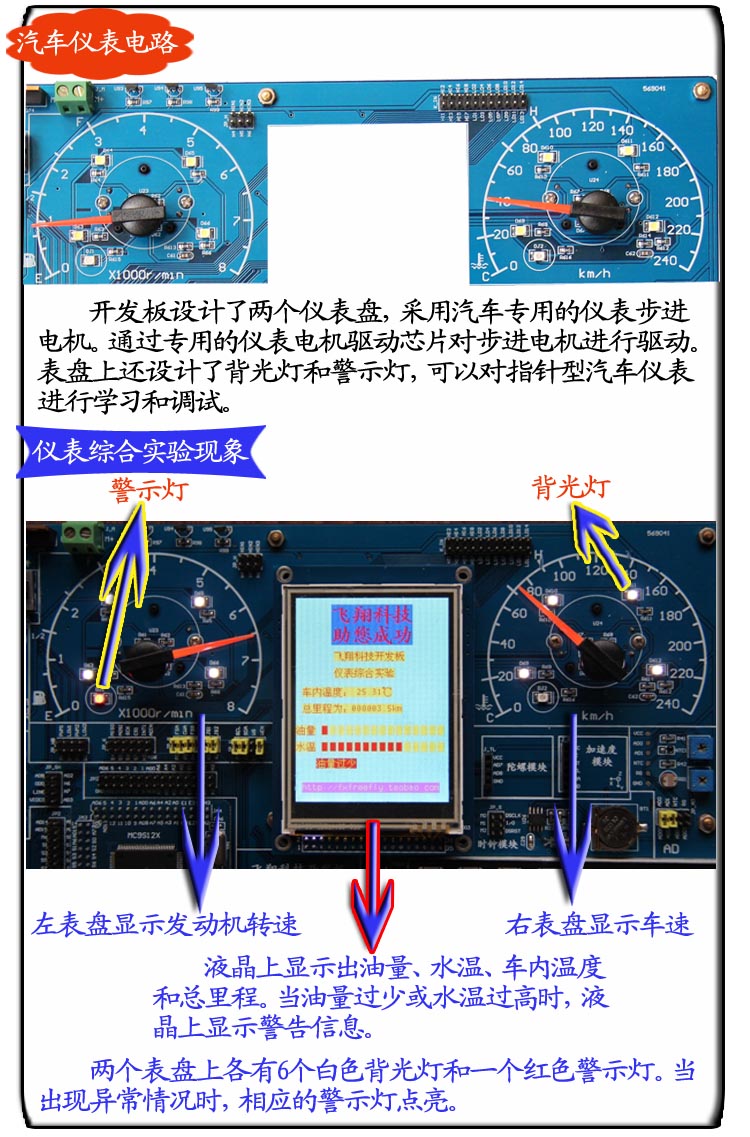

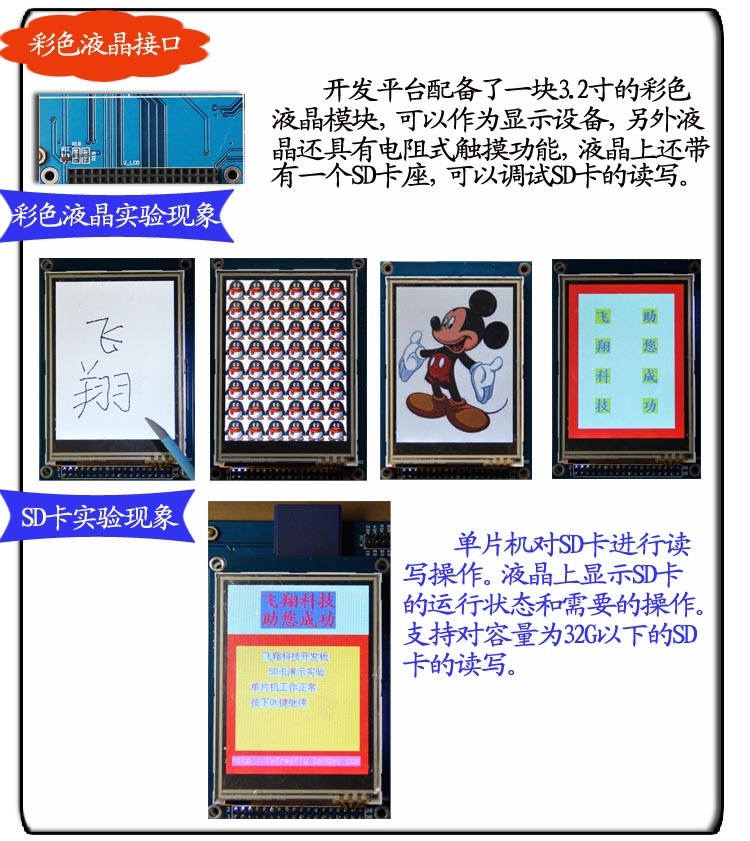

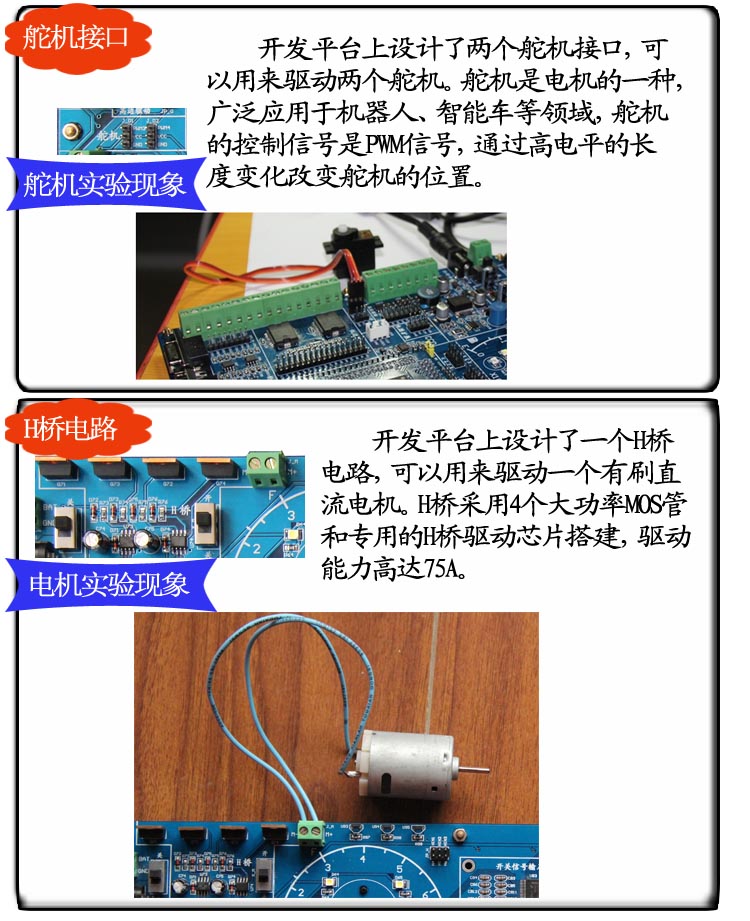

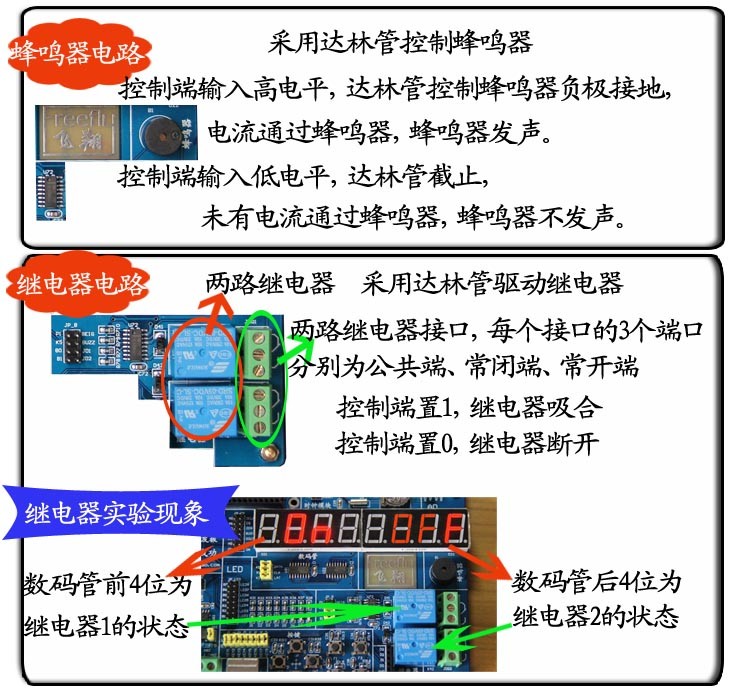

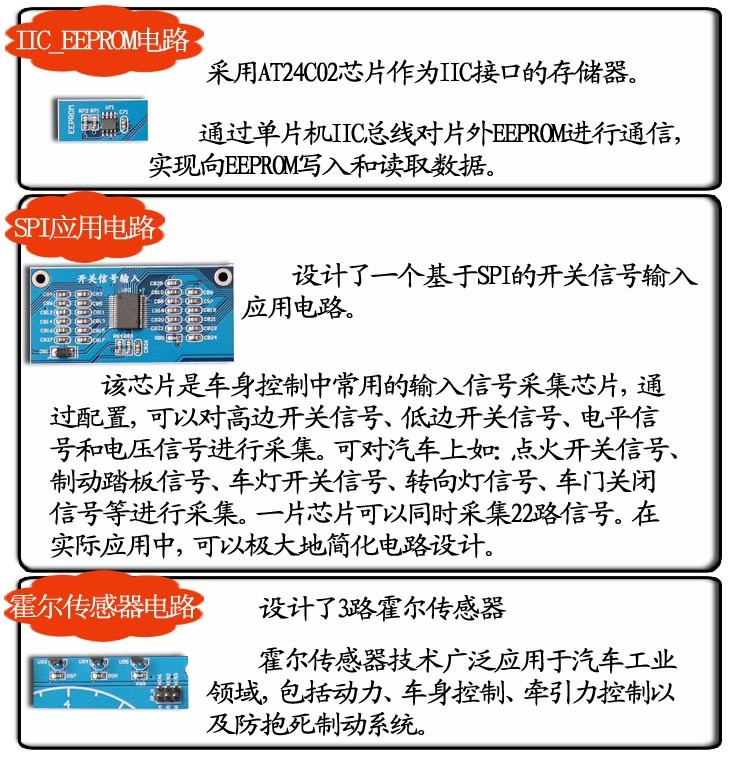

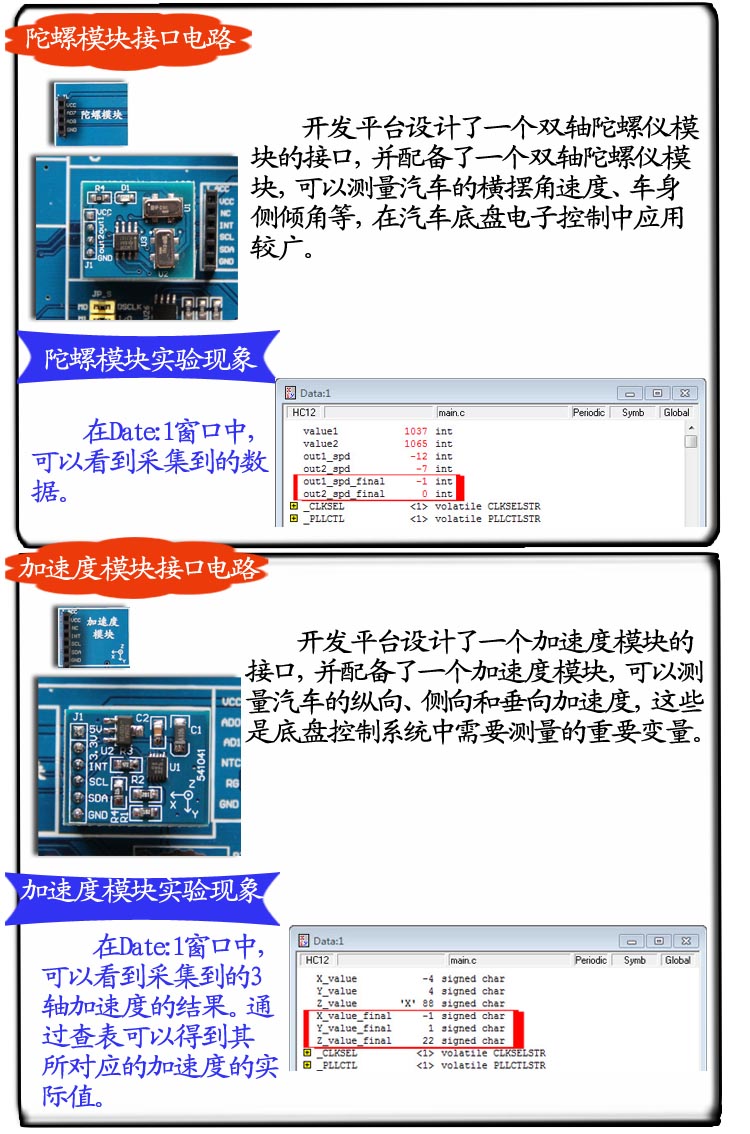

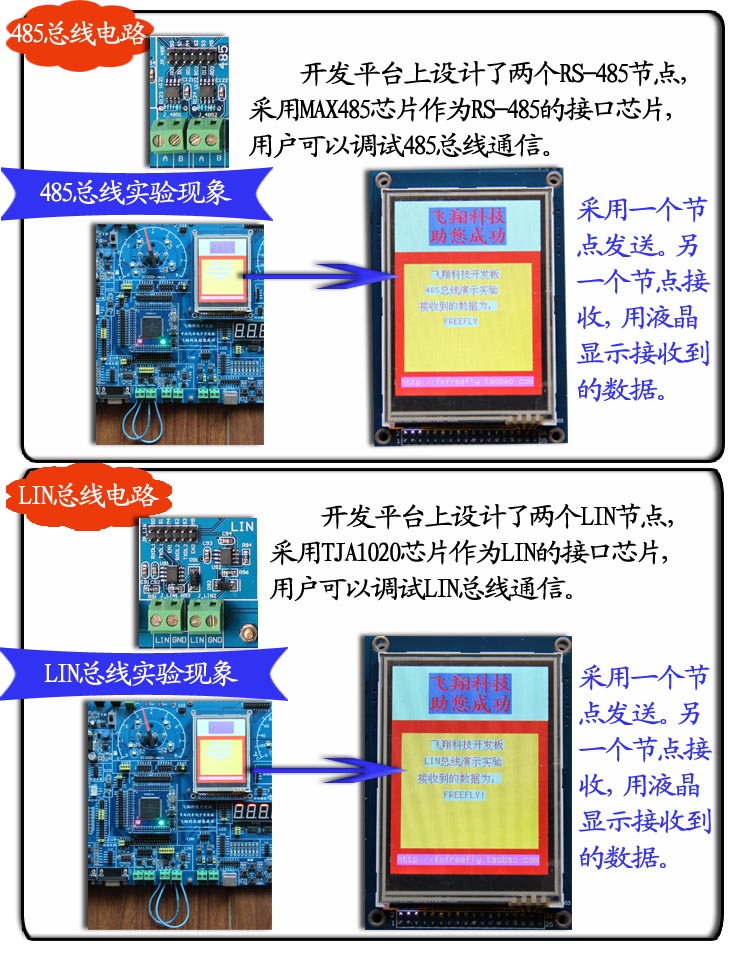

 Подробное описание бортовых ресурсов и экспериментальных явлений:





Оглавление экспериментальной инструкции по эксплуатации:

Глава ОдинОбзор платформы разработки…………………………………………………………………………….……………..6

Глава вторая CodeWarriorНачните быстро…………..………………………………..……………………….……………13

2.1УстановитьCodeWarriorпрограммное обеспечение………….……………………..………………………………….……………13

2.2УстановитьBDMводить машину…………………………..………………………..……………………….……………13

2.3Создать новый проект………………………..………………………………….……………………………….13

2.4Отладка новых проектов………………………..………………………………………………….……………..17

Третья главаОсновной эксперимент………………………………………….…..………………………………….…………….22

эксперимент одинСветодиодный эксперимент………………………….…..…………………………………….…………….22

Эксперимент 2Сброс и эксперименты со сторожевым таймером…………………….…..…………………………………….……………….43

Эксперимент третийПчелиные кольца эксперимент………………….…..…………………………………….………………………….46

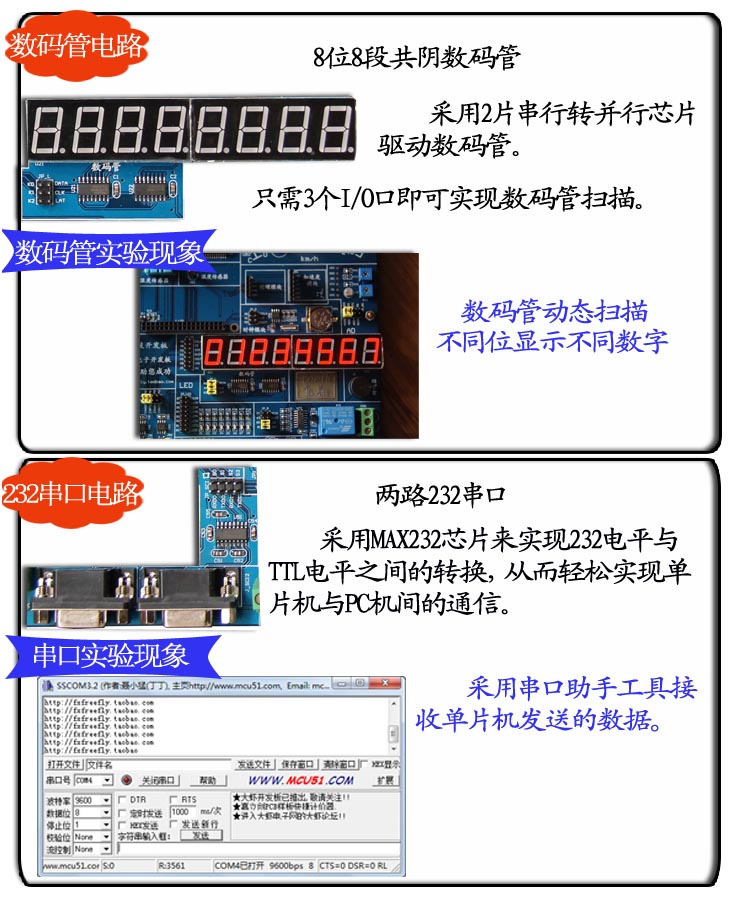

Экспериментальная четыреЭксперимент с цифровой лампой………………….…..…………………………………….……………….………….50

Экспериментальная пятеркаНезависимый эксперимент с кнопками………………….…..………………………………….……………….………….81

Эксперимент 6Блокировка кольца эксперимент……………….…..……………………………………….……………….………….94

Экспериментальная семерка DFLASHэксперимент………………….…..………………………………….………………….………….97

Экспериментальный восемь ATDэксперимент………………….…..………………………………….……………….……….………99

Экспериментальная девять SCIСерийный эксперимент………………….…..………………………………….……………….….......……..103

Экспериментальная десятка PWMэксперимент………………….…..………………………………….……………….………………..112

Экспериментальный одиннадцатьПрерывайте эксперименты в реальном времени……………….…..………………………………….……………….………….114

Экспериментальный двенадцать TIMэксперимент………………….…..………………………………….……………….…………….115

Экспериментальный тринадцать SPIэксперимент………………….…..………………………………….……………….………….…….117

Экспериментальный 14Прерывание сканирования цифровой трубкиэксперимент……………….…..………………………………….…………….…….120

Экспериментальный 15 PITэксперимент.................................................................................................................121

Глава четвертаяРасширенные эксперименты…………….…..………………………………….……………………………….………….123

эксперимент одинсимуляцияIICэксперимент…………….…..………………………………….…………………….………….123

Эксперимент 2симуляцияSPIэксперимент…………….…..………………………………….…………………….………….127

Эксперимент третийЗуммер воспроизводит музыку….…..………………………………….…………………………….………….129



Экспериментальная четыреЦифровой вольтметр….…..………………………………….…………………….……………………….131

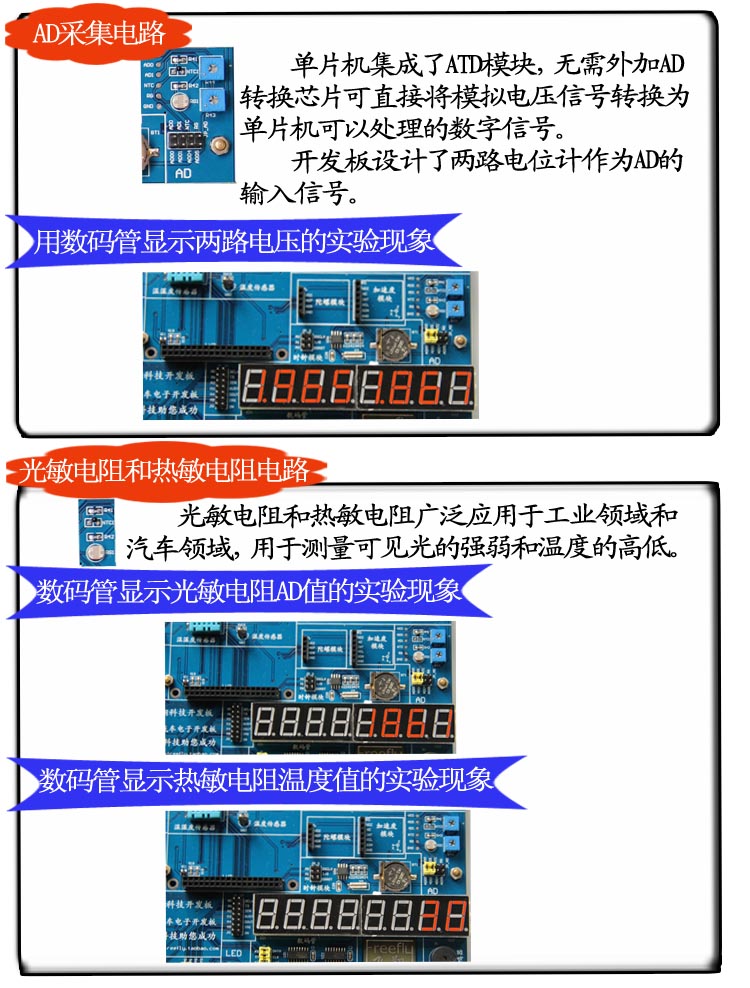

Экспериментальная пятеркаЭксперименты с фоторезистором и термистором….…..………………………………….…………………..………….133

Эксперимент 6Эксперимент с датчиком Холла....................................................................................................................136

Экспериментальная семеркаЦифровой секундомер и таймер….…..………………………………….………………….……….………….137

Экспериментальный восемьЭксперимент с рулевым механизмом….…..………………………………….…………………….…………………….…….138

Экспериментальная девятьОКРУГ КОЛУМБИЯДвигательный эксперимент….…..………………………………….…………………….………….………….142

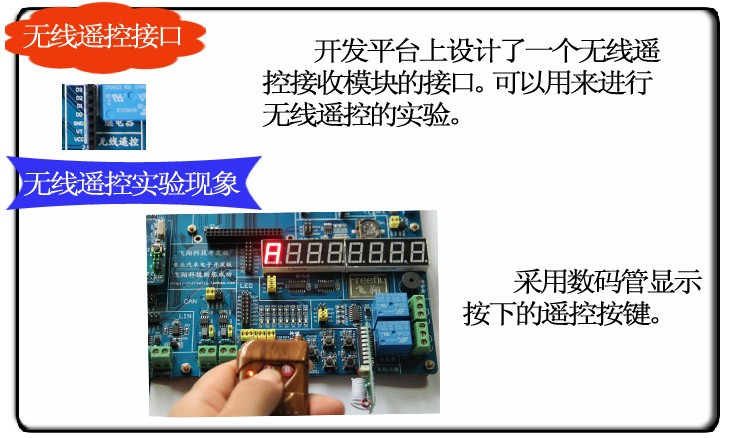

Экспериментальная десяткабеспроводнойЭксперимент с модулем дистанционного управления…......…..………………………………….……………………….………….145

Экспериментальный одиннадцатьрелеэксперимент….…..………………………………….…………………….…………………….148

Экспериментальный двенадцатьЭксперимент с цветным ЖК-дисплеем….…..………………………………….…………………….………………….151

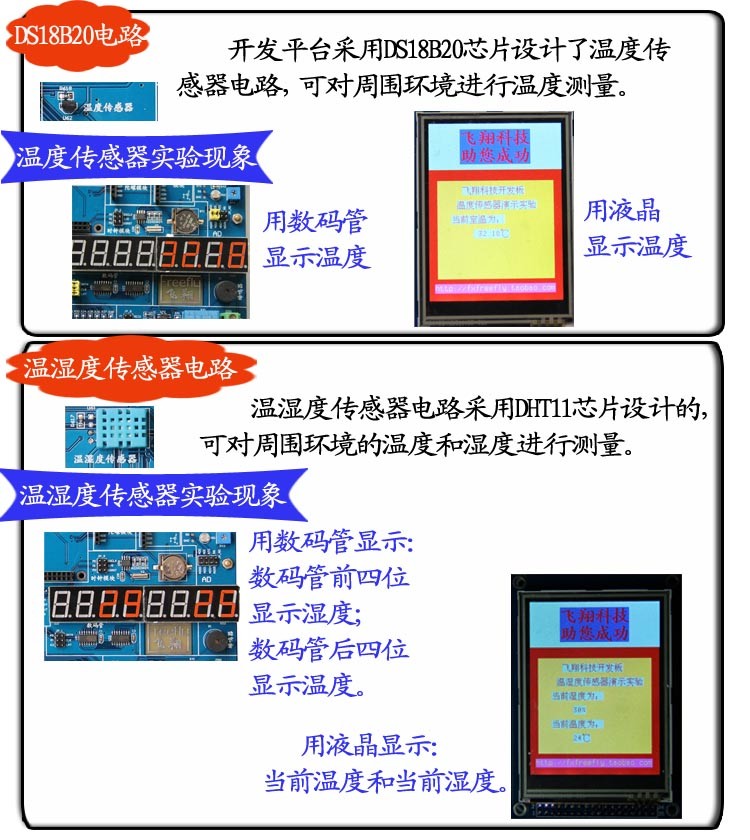

Экспериментальный тринадцать 18B20Эксперимент с датчиком температуры….…..……………………….....……….………………….………….159

Экспериментальный 14 DHT11Эксперимент датчика температуры и влажности….…..……………………….......….………………….………….162

Экспериментальный 15 RS-485Эксперимент автобуса….….......……………………………….………………………...………….165

Экспериментальный шестнадцать LINЭксперимент автобуса….…..………………………………….…………………………….………….167

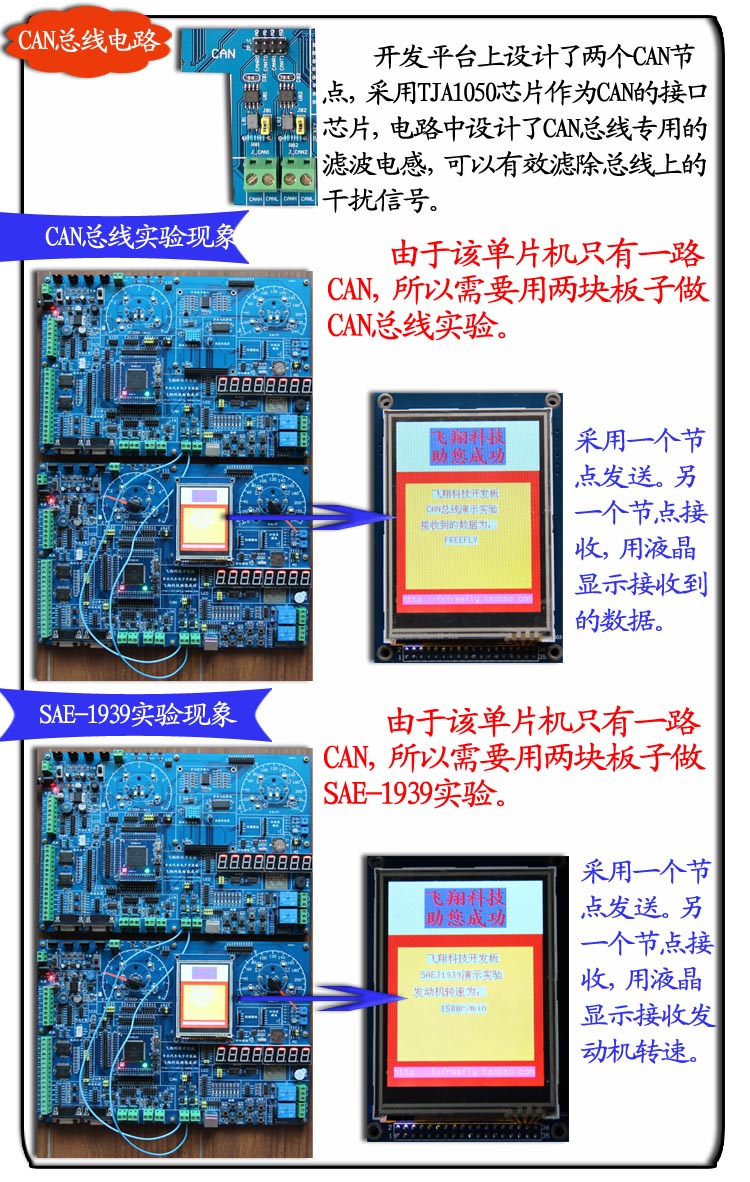

Эксперимент 17 CANЭксперимент автобуса….…..……………………..…………….……………………………………….172

Эксперимент 18 SAE-J1939эксперимент….…..…………………..……………….………………………….………….176

Экспериментальный девятнадцать SDКарточный эксперимент….….......………………………………….…………….....……………..………….178

Эксперимент 20Изображение на цветном ЖК-дисплее….…......………………………………….…………………….…………181

Эксперимент двадцать -одинЭксперимент с камерой….…..………………………………….…………………………….………….184

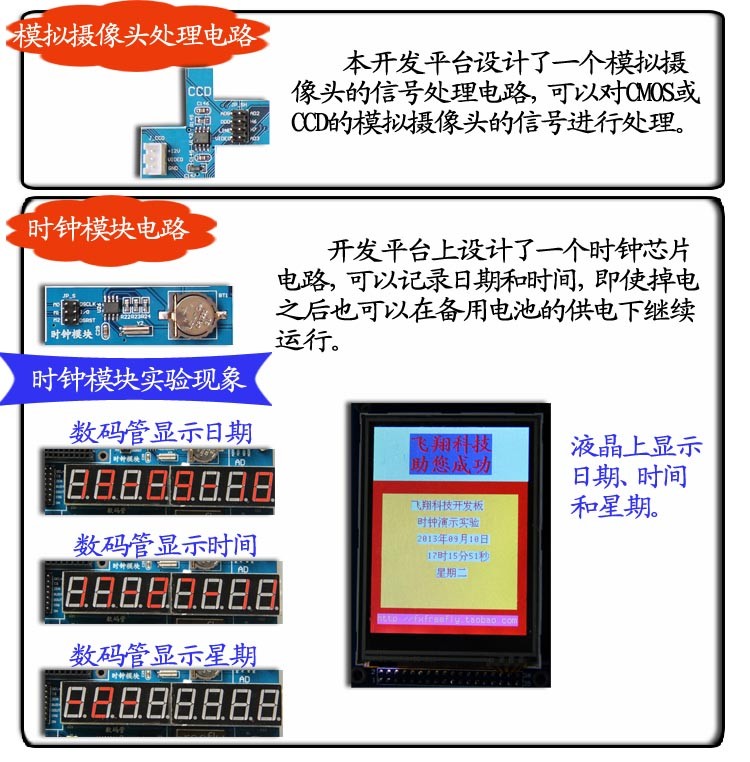

Эксперимент 22Часы эксперимент….…..………………………………….…………………….…………………….189

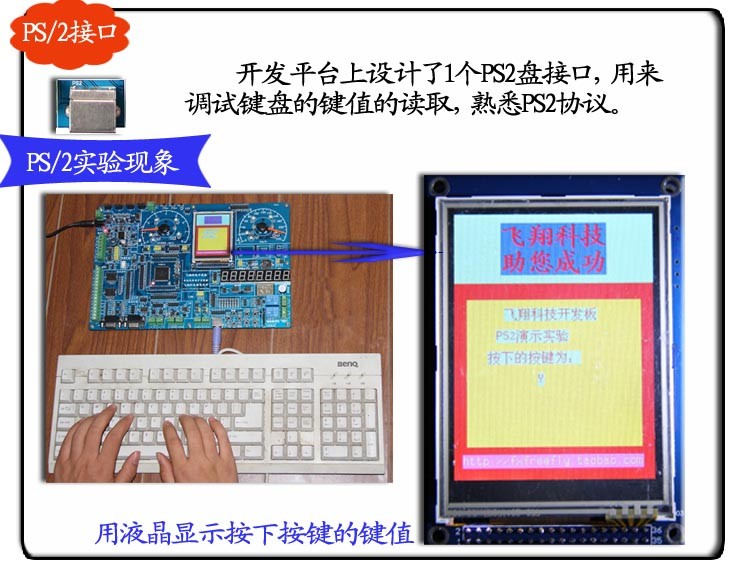

Эксперимент 23PS/2эксперимент с клавиатурой….….....………………………………….…………………….……………….194

Эксперимент 24Комплексный демонстрационный эксперимент….…..………………………………….…………………….……………….196

Эксперимент 25Цветной сенсорный ЖК-дисплейэксперимент….…..………………………………….………………….….…………197

Пятая главаЭксперимент по автомобильной электронике – автомобильные инструменты.…..…………………...……………….…………………….……………….199

    эксперимент одинИнструментальный эксперимент с шаговым двигателем…..…………………...……………….……………………......……………….199

Эксперимент 2освещение приборовэксперимент…..…………………...……………….…………………….…………….............….207

Эксперимент третийУказатель уровня топлива и указатель температуры водыэксперимент…..…………………...……………….…………………….……………….210

Экспериментальная четыреОбороты двигателя и спидометрэксперимент…..…………………...……………………………….…….………….212

Экспериментальная пятеркаавтобусное оборудованиеэксперимент…..…………………...……………….…………………….…............…………….215

Эксперимент 6Инструментальный дисплейэксперимент…..…………………...……………….…………………….……........………….217

Экспериментальная семеркаСинтез инструментовэксперимент…..…………………...……………….…………………….……........………….218



Глава 6. Эксперимент с автомобильной электроникой. Управление кузовом.…..…………………...……………….…………………….……....……….219

Эксперимент 1. Эксперимент по вводу сигнала.…..……………...........……...……………….…………………….……....……….219

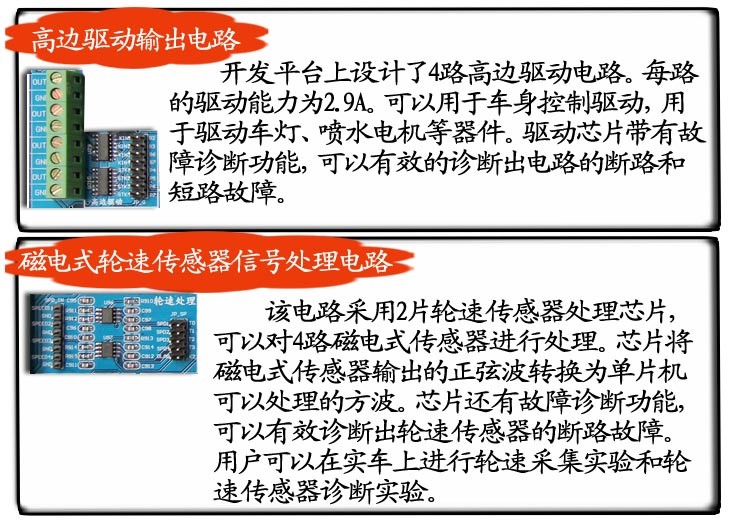

Эксперимент 2Выход драйвера высокого уровняэксперимент…..…………………...……………….…………………….…….......……….226

Эксперимент третийСистема управления светом автомобиляэксперимент…..…………………...……………….…………………….…….......……….229

Экспериментальная четыреЭлектрическое местоэксперимент…..…………………...……………….…………………….……....…...........…….233

Экспериментальная пятеркаблок управления дверьюэксперимент…..…………………...……………….……...……………….……....……….236

Глава 7. Эксперимент по управлению шасси в автомобильной электронике…………………...……………….………..……….……....…...........…….239

эксперимент одинколесоЭксперимент по быстрому приобретению……….............…………...……………….………..……….……....…...........…….239

Эксперимент 2Гироскопический модульэксперимент…………………...……………….………..……….……....…........................…….244

Эксперимент третийМодуль ускоренияэксперимент…………………...……………….………..……….……....…....................…….247

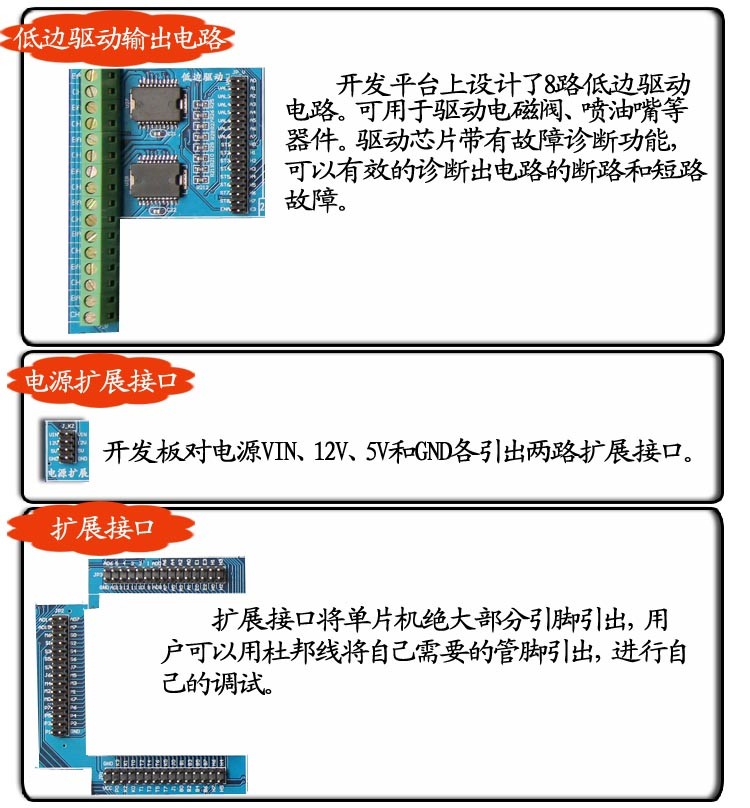

Экспериментальная четыреВыход драйвера низкой стороныэксперимент…………………...……………….………..……….……....…...............…….252

Экспериментальная пятеркаЭлектрическое управление рулевым управлениемэксперимент…………………...……………….………..……….……....…................…….256

Эксперимент 6Антиблокировочная тормозная системаэксперимент…………………...……………….………..……….……....…...................…….259

Экспериментальная семеркаПривод противоскольженияэксперимент…………………...……………….………..……….……....….......................…….265

Экспериментальный восемьпрямой контроль момента рысканияэксперимент……………...……………….………..……….……....…...............…….268

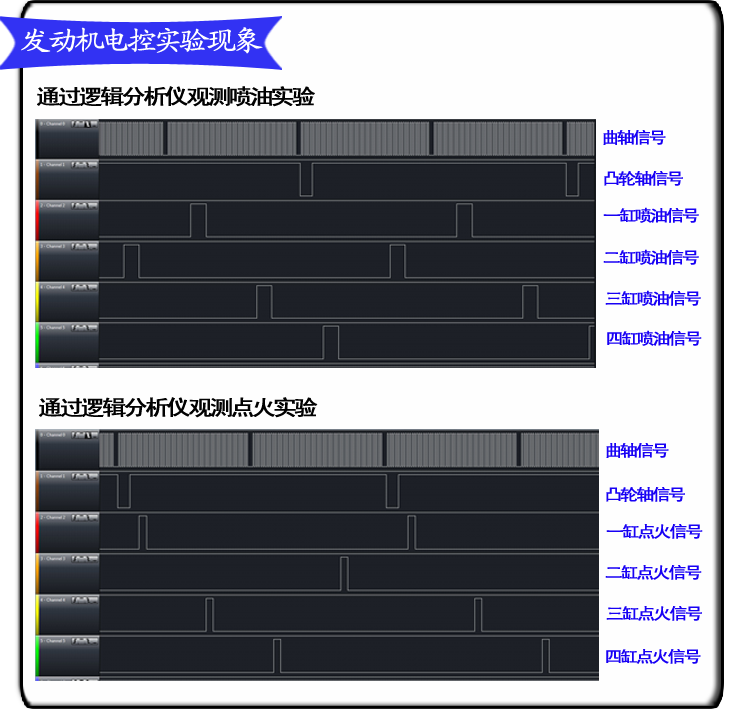

Глава 8. Эксперимент с автомобильной электроникой: электронное управление двигателем………………...……………….………..……….……....…...........…….270

эксперимент одинЭлектронная стрельбаэксперимент……….............…………...……………….………..……….……....…...........….272

Эксперимент 2Моделирование положения коленчатого и распределительного валовэксперимент...……………….………..……….……....…........................…….276

Эксперимент третийВпрыск топлива в двигательэксперимент…………………...……………….………..……….……....…....................…….278

Экспериментальная четыреЗажигание двигателяэксперимент……...……………...……………….………..……….……....…...............…….282

Экспериментальная пятеркаХолостое управлениеэксперимент………………….......……………….………..……….……....…................…….284

Эксперимент 6Электрический топливный насосэксперимент…………………...……………….………..……….……....…...................…….288

Экспериментальная семеркакомпенсация впрыска топливаэксперимент…………………...……………….………..……….……....….......................289

PostScript…………………...……………….………..…….................................................….……....…..............…….291
