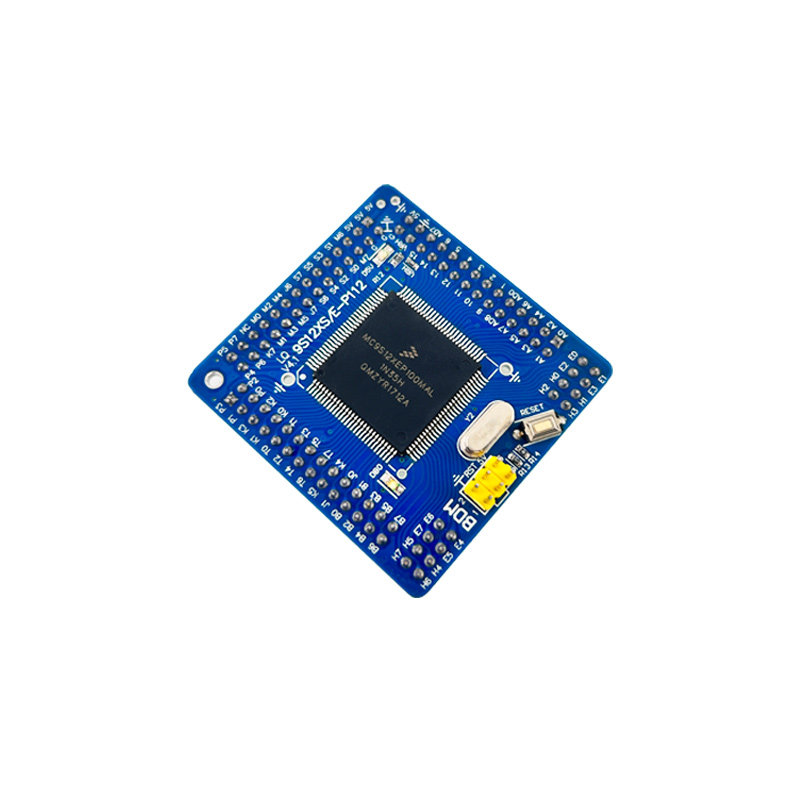

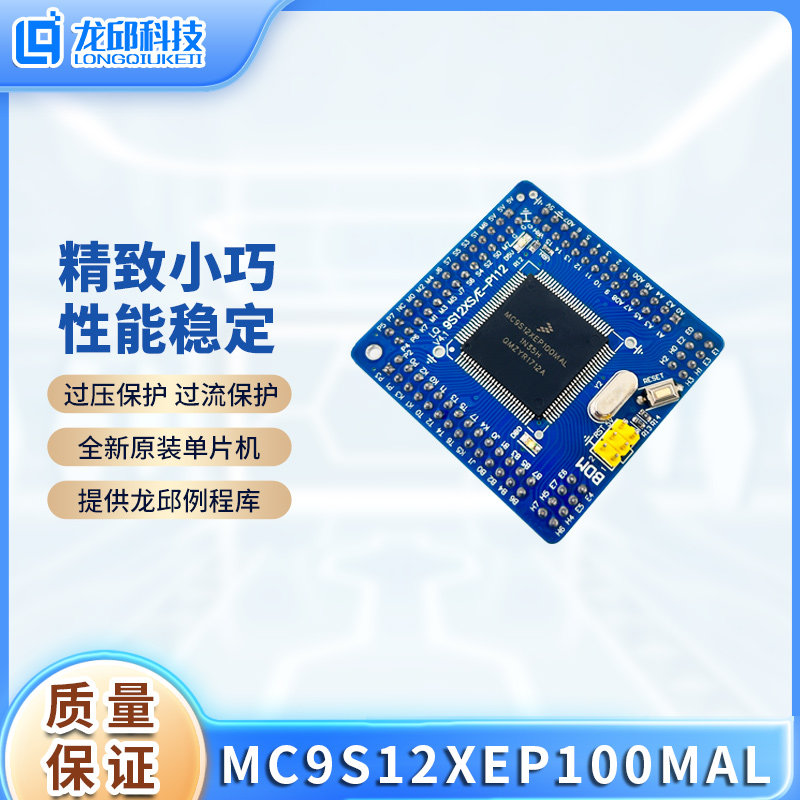

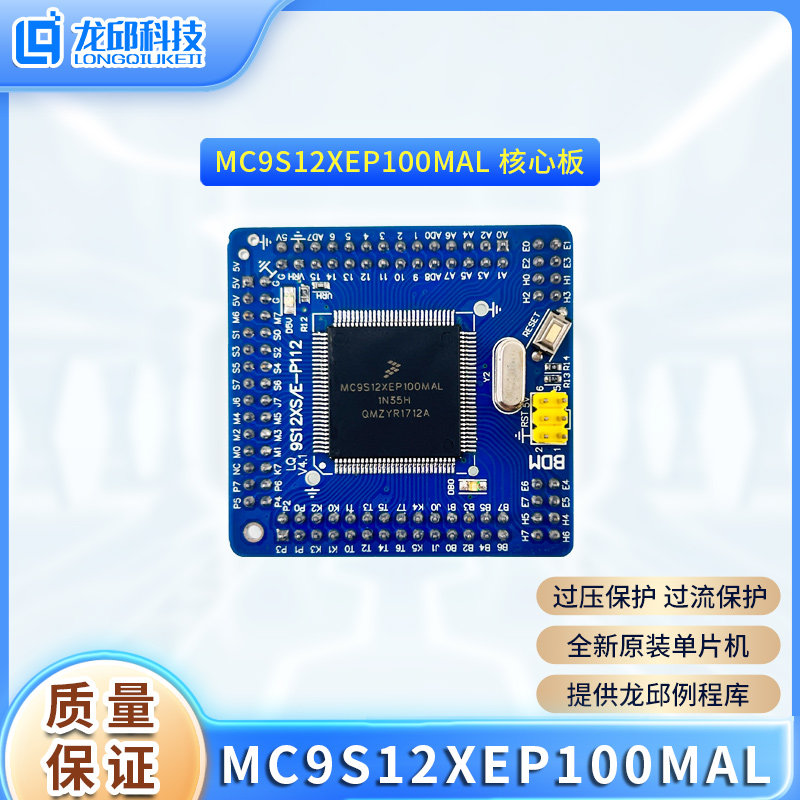

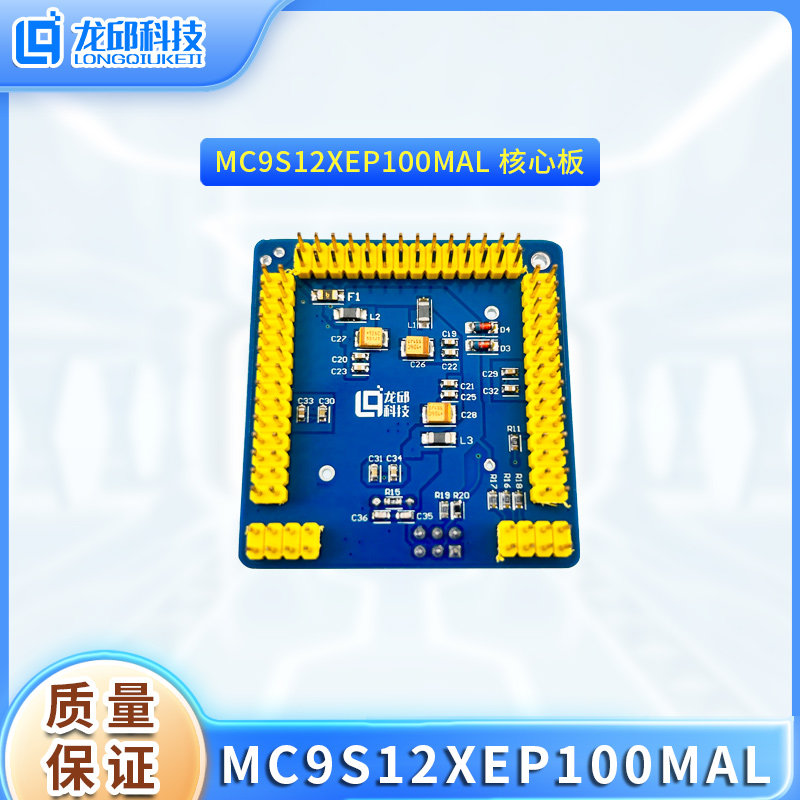

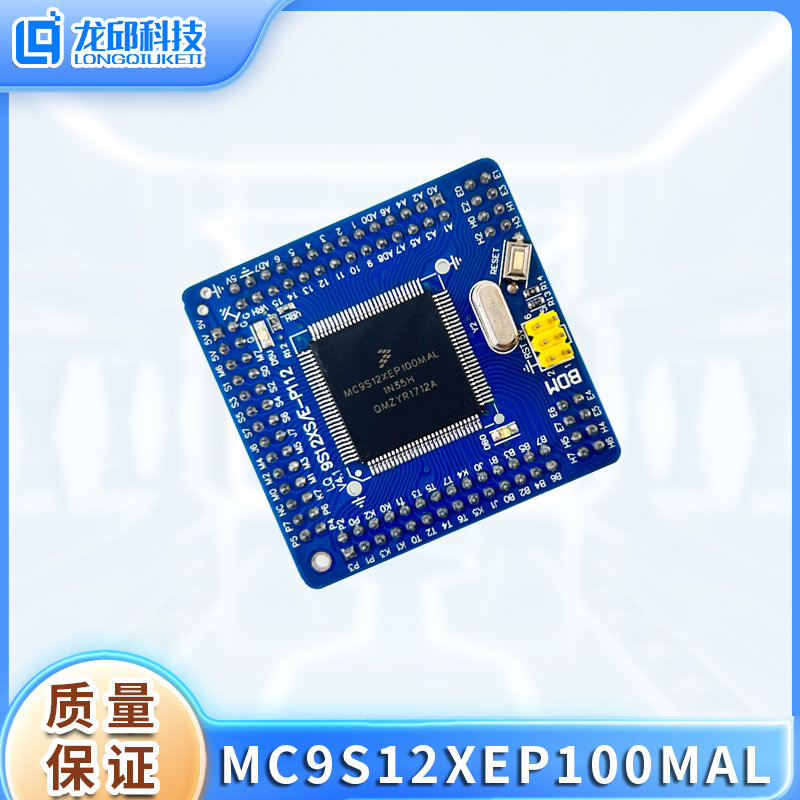

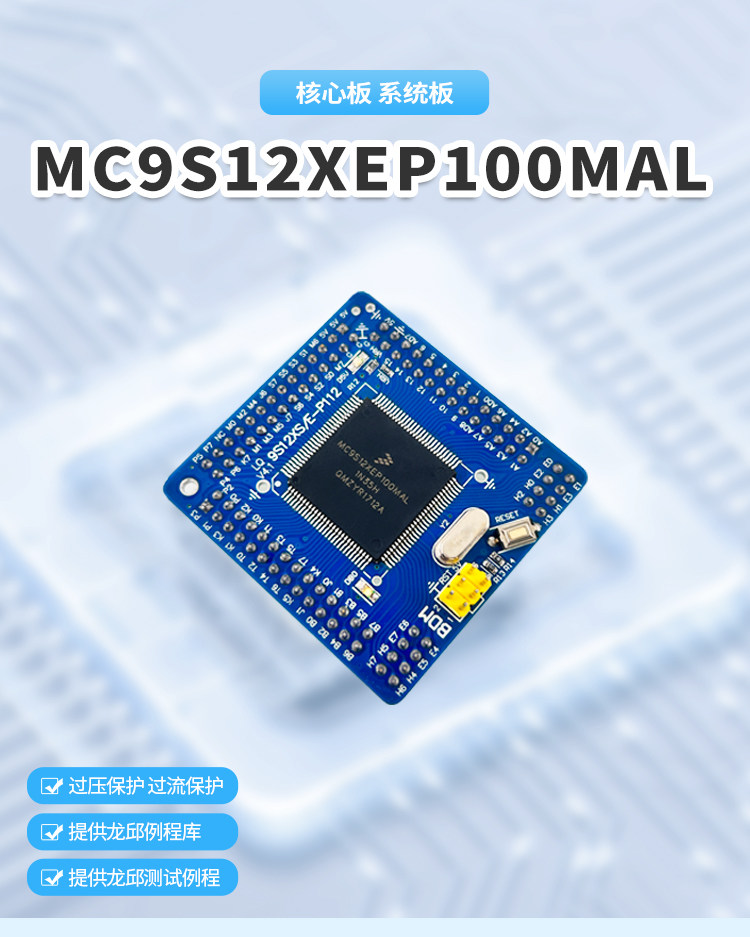

XEP100 MC9S12XEP100MAL CORE BOARD SYSTEM POARD V4.1 Smart Car Competute Longqiu Technology
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
MC9S12XEP100 имеется в наличии на складе.Совокупный объем продаж составляет сотни штук.Используется оригинальный чип.Это идеальный базовый модуль для роботов, электронных соревнований и личного творчества.Он широко используется в робототехнике, электронных соревнованиях и других мероприятиях с 2009 года. Он имеется на складе круглый год, что обеспечивает беспроблемное использование и немедленный успех!Пожалуйста, проверьте детали оценки ребенка!
Профессионализм создает качество, качество Longqiu заслуживает доверия!Высшую частоту шины можно разогнать до предельной частоты в 80МГц!

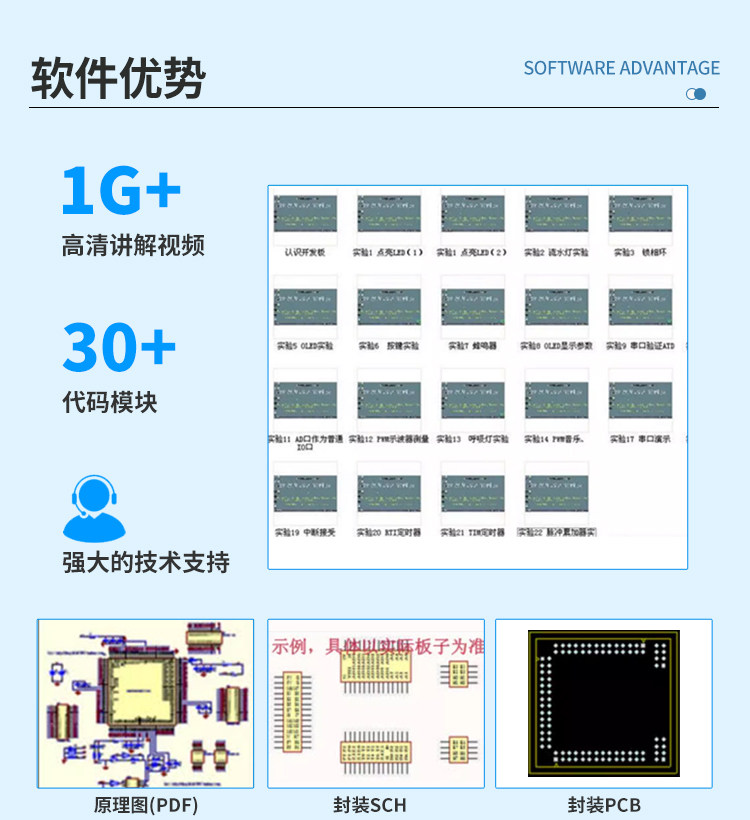

доставлять:Схема системной платы, программа тестирования, комплект PROTEL 99SEиУпаковка чипов DXP,Упаковка печатной платы всего разъема платы (вся плата может рассматриваться как часть, очень удобно изготавливать печатную плату, и вам не придется беспокоиться о проблемах с подключением).
доставлять: Принципиальная схема системной платы, программа тестирования,Упаковка чипов PROTEL 99SE и DXPиPROTEL 99SEPCB пакет всей розетки,Удобно для пользователей, чтобы сделать материнские платы.

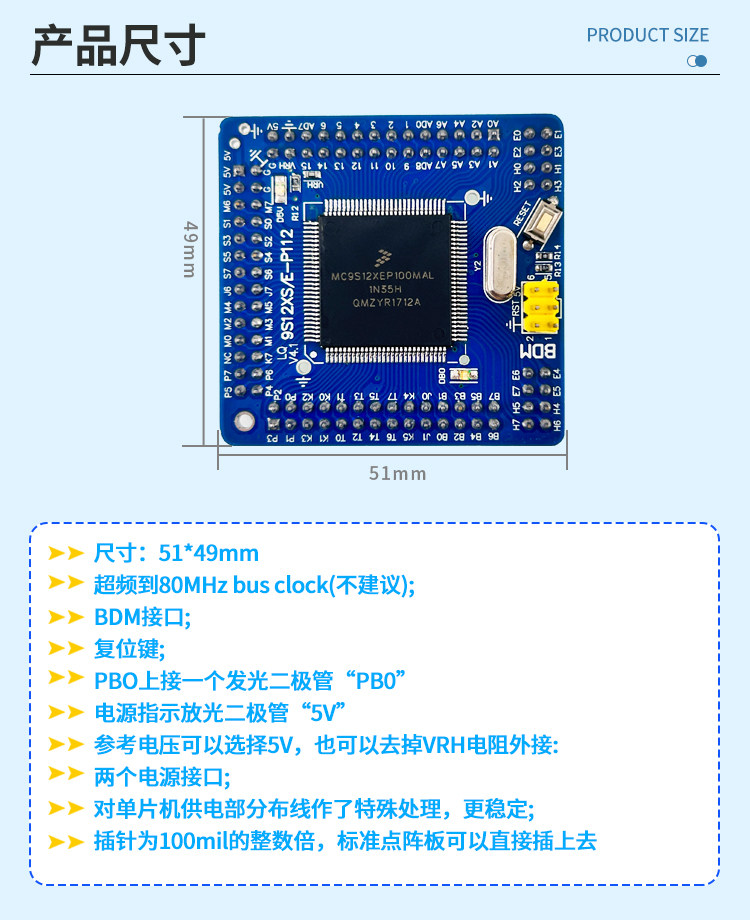

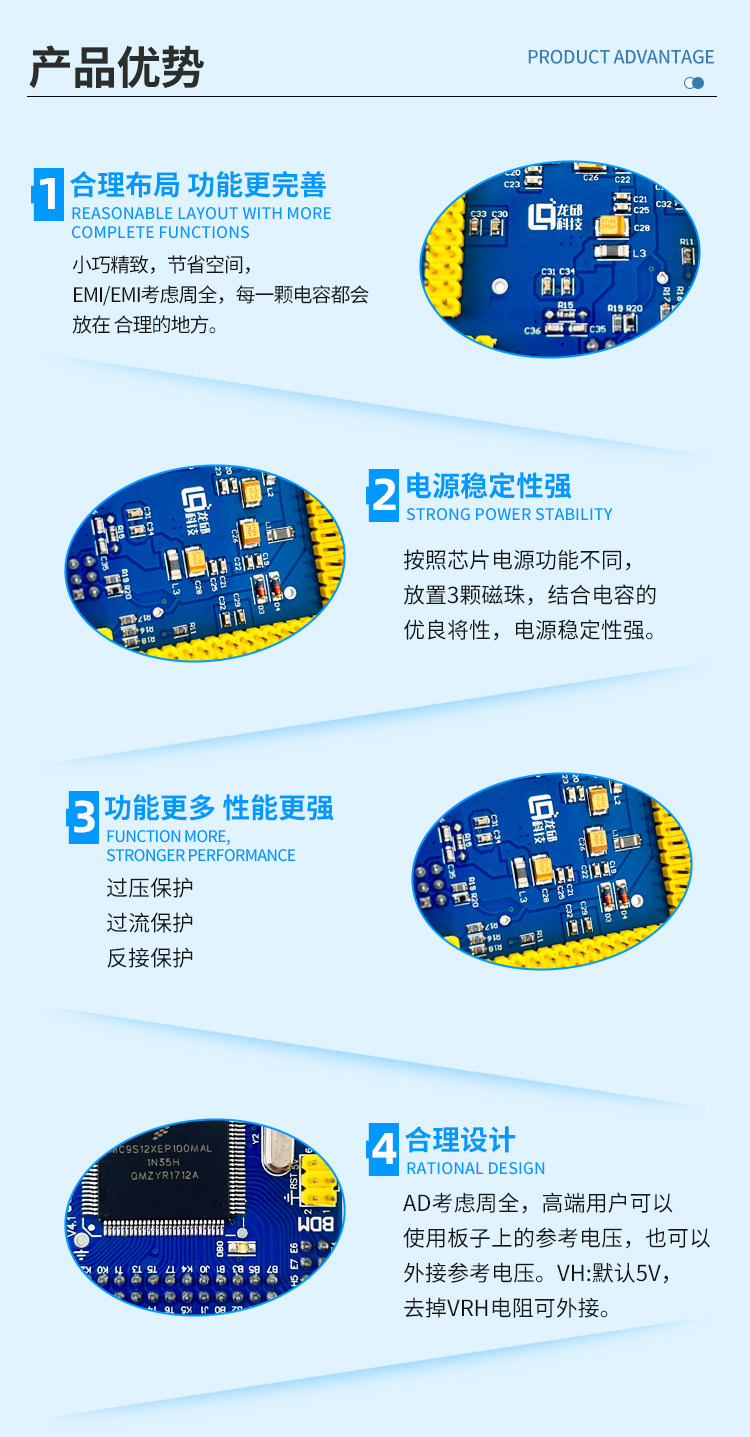

Характеристики системной платы:Маленький!
но:Все несистемные контакты подключены снаружи, а интерфейсы четко обозначены. Пользователи могут легко найти нужные контакты, просто следуя маркировке.
Флагманский 16-битный продукт Freescale: 64 КБ ОЗУ, 1 МБ флэш-памяти, ядро V2.0 — аристократ среди микроконтроллеров и козырная карта среди микроконтроллеров!
Характеристики семейства MC9S12XE перечислены здесь.Таблица периферийных функций, доступных на разных членах семейства.
• 16-Bit CPU12X
—Восходящая совместимость с набором инструкций MC9S12, за исключением пяти нечетких инструкций.
(MEM, WAV, WAVR, REV, REVW), которые были удалены.
— Enhanced indexed addressing
—Доступ к большим сегментам данных независимо от PPAGE
• INT (interrupt module)
— Eight levels of nested interrupts
—Гибкое назначение источников прерываний каждому уровню прерываний.
—Внешнее немаскируемое прерывание с высоким приоритетом (XIRQ)
—Внутреннее немаскируемое прерывание модуля защиты памяти с высоким приоритетом
—До 24 контактов на портах J, H и P, настраиваемых как прерывания, чувствительные к нарастающему или спадающему фронту
•EBI (интерфейс внешней шины) (доступен только в 208-контактных и 144-контактных корпусах)
—До четырех выходов выбора чипа для выбора 16K, префикс = st1 ns ="Урн: схемы-Microsoft-Com: Office: Smart Tags" 1M, 2M and up to 4MByte address spaces
—Каждый выход выбора чипа может быть настроен на завершение транзакции либо по истечении одного
из двух генераторов состояния ожидания или снятие сигнала EWAIT
• MMC (module mapping control)
• DBG (debug module)
—Мониторинг шин ЦП и/или XGATE с помощью запросов точек останова тегового или принудительного типа.
—64-битный кольцевой буфер трассировки собирает информацию об изменении потока или доступе к памяти.
• BDM (background debug mode)
• MPU (memory protection unit)
—8 адресных областей, определяемых для каждой активной задачи программы
—Детализация диапазона адресов всего 8 байт
—Нет записи/нет выполнения атрибутов защиты
—Немаскируемое прерывание при нарушении доступа
• XGATE
—Программируемый, высокопроизводительный модуль сопроцессора ввода/вывода
—Переносит данные на все периферийные устройства и ОЗУ или со всех периферийных устройств без вмешательства ЦП или состояний ожидания ЦП.
—Выполняет логические, сдвиговые, арифметические и битовые операции с данными.
—Может прервать завершение передачи сигналов ЦП HCS12X.
—Возможен запуск от любого аппаратного модуля, а также от ЦП.
—Два уровня прерываний для обслуживания задач с высоким приоритетом
—Аппаратная поддержка инициализации указателя стека
• OSC_LCP (oscillator)
—Генератор Пирса с маломощным контуром управления, использующий кристалл с частотой от 4 до 16 МГц.
— Good noise immunity
—Полноценный вариант прокалывания с использованием кристалла от 2 до 40 МГц.
—Размер крутизны для оптимального стартового запаса для типичных кристаллов
•IPLL (генерация тактовых импульсов с фазовой автоподстройкой частоты с внутренней фильтрацией и частотной модуляцией)
— No external components required
—Настраиваемая опция расширения спектра для снижения электромагнитного излучения (частотная модуляция)
• CRG (clock and reset generation)
— COP watchdog
— Real time interrupt
— Clock monitor
—Быстрое пробуждение из режима STOP в режиме авточасов
•Memory Options
— 1M byte Flash
— 4K byte emulated EEPROM
— 64K Byte RAM
• Flash General Features
—64 бита данных плюс 8 битов синдрома ECC (кода исправления ошибок) допускают сбой одного бита.
correction and double fault detection
— Erase sector size 1024 bytes
— Automated program and erase algorithm
• D-Flash Features
—До 32 Кбайт памяти D-Flash с секторами по 256 байт для доступа пользователя.
—Специальные команды для управления доступом к памяти D-Flash через режим EEE.
—Исправление однобитовых ошибок и обнаружение двухбитовых ошибок внутри слова во время операций чтения.
—Автоматизированное программирование и алгоритм стирания с проверкой и генерацией битов четности ECC.
—Быстрое стирание секторов и работа с программой Word.
—Возможность программировать до четырех слов в пакетной последовательности
• Emulated EEPROM Features
—Автоматическая обработка файлов EEE с использованием внутреннего контроллера памяти.
—Автоматическая передача действительных данных EEE из памяти D-Flash в буферное ОЗУ при сбросе.
—Возможность отслеживать количество оставшихся незавершенных слов буферной оперативной памяти, связанных с EEE.
programmed into D-Flash memory.
—Возможность отключить работу EEE и разрешить приоритетный доступ к памяти D-Flash.
—Возможность отменить все ожидающие операции EEE и разрешить приоритетный доступ к памяти D-Flash.
•Два 16-канальных 12-битных аналого-цифровых преобразователя
— 8/10/12 Bit resolution
— 3ìs, 10-bit single conversion time
—Левые/правые, подписанные/беззнаковые данные результатов
—Возможность внешнего и внутреннего триггера преобразования
—Внутренний генератор для преобразования в режимах остановки.
—Выход из режимов пониженного энергопотребления при аналоговом сравнении> or<= match
•Пять MSCAN (1 Мбит/с, модули, совместимые с программным обеспечением CAN 2.0 A, B)
—Пять приемных и три передающих буфера
—Гибкий фильтр идентификаторов, программируемый как 2 x 32 бита, 4 x 16 бит или 8 x 8 бит.
—Четыре отдельных канала прерываний для Rx, Tx, ошибки и пробуждения.
— Low-pass filter wake-up function
— Loop-back for self-test operation
• ECT (enhanced capture timer)
—8 x 16-битных каналов для захвата ввода или сравнения вывода
—16-битный автономный счетчик с 8-битным прецизионным делителем
—16-битный обратный счетчик по модулю с 8-битным прецизионным делителем
—Четыре 8-битных или два 16-битных импульсных аккумулятора.
• TIM (standard timer module)
—8 x 16-битных каналов для захвата ввода или сравнения вывода
—16-битный автономный счетчик с 8-битным прецизионным делителем
— 1 x 16-bit pulse accumulator
• PIT (periodic interrupt timer)
—До восьми таймеров с независимыми периодами тайм-аута
—Периоды тайм-аута выбираются от 1 до 2.24bus clock cycles
—Прерывание по тайм-ауту и периферийные триггеры
• 8 PWM (pulse-width modulator) channels
—8-канальный 8-битный или 4-канальный 16-битный широтно-импульсный модулятор
—программируемый период и рабочий цикл на канал
— Center- or left-aligned outputs
—Программируемая логика выбора тактовой частоты с широким диапазоном частот.
— Fast emergency shutdown input
•Три модуля последовательного периферийного интерфейса (SPI)
— Configurable for 8 or 16-bit data size
•Восемь последовательных интерфейсов связи (SCI)
—Стандартный формат метки/пробела без возврата к нулю (NRZ)
—Выбираемый формат IrDA 1.4 с инвертированным возвратом к нулю (RZI) с программируемой шириной импульса
• Two Inter-IC bus (IIC) Modules
— Multi-master operation
—Программное обеспечение, программируемое для одной из 256 различных тактовых частот последовательного интерфейса.
— Broadcast mode support
— 10-bit address support
• On-Chip Voltage Regulator
—Два параллельных линейных стабилизатора напряжения с опорной запрещенной зоной
—Обнаружение низкого напряжения (LVD) с прерыванием по низкому напряжению (LVI)
— Power-on reset (POR) circuit
— 3.3V and 5V range operation
— Low-voltage reset (LVR)
• Low-power wake-up timer (API)
—Доступно во всех режимах, включая режим полной остановки.
— Trimmable to +-5% accuracy
—Периоды тайм-аута варьируются от 0,2 мс до ~ 13 с с разрешением 0,2 мс.
• Input/Output
—До 152 контактов ввода/вывода общего назначения плюс 2 контакта только для ввода
—Гистерезис и настраиваемое устройство повышения/понижения на всех входных контактах
—Настраиваемая мощность привода на всех выходных контактах
• Package Options
— 208-pin MAPBGA
—144-контактный низкопрофильный четырехъядерный плоский корпус (LQFP)
—112-контактный низкопрофильный четырехъядерный плоский корпус (LQFP)
— 80-pin quad flat-pack (QFP)
• 50MHzмаксимальная частота шины процессора, максимум 100 МГцXGATE bus frequency
CW различных версий Feisica можно загрузить сама по себе. Long Qiu рекомендует следующим образом:
S08/RS08/Coldfire v132 -бит -победа+CW6.3;
Coldfire V2/3/4 использует различные типы32 -бит -победа+CW7.2;
S12/HC12 Используйте различные выигрыши+CW5.1;
56800/E использует различную выигрыш+CW8.3;
MPC56XX использует различные выигрыши+CW2.10;
Хотя CW10.x поддерживает наиболее единую модель, она нестабильна, если только она не рекомендуется без причины!
(Загрузите ссылку после копирования)http://www.freescale.com/webapp/sps/site/prod_summary.jsp?code=cw-suite-special&fpsp=1&tab=Design_Tools_Tab
