Совет по развитию с Altera Learning Board FPGA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

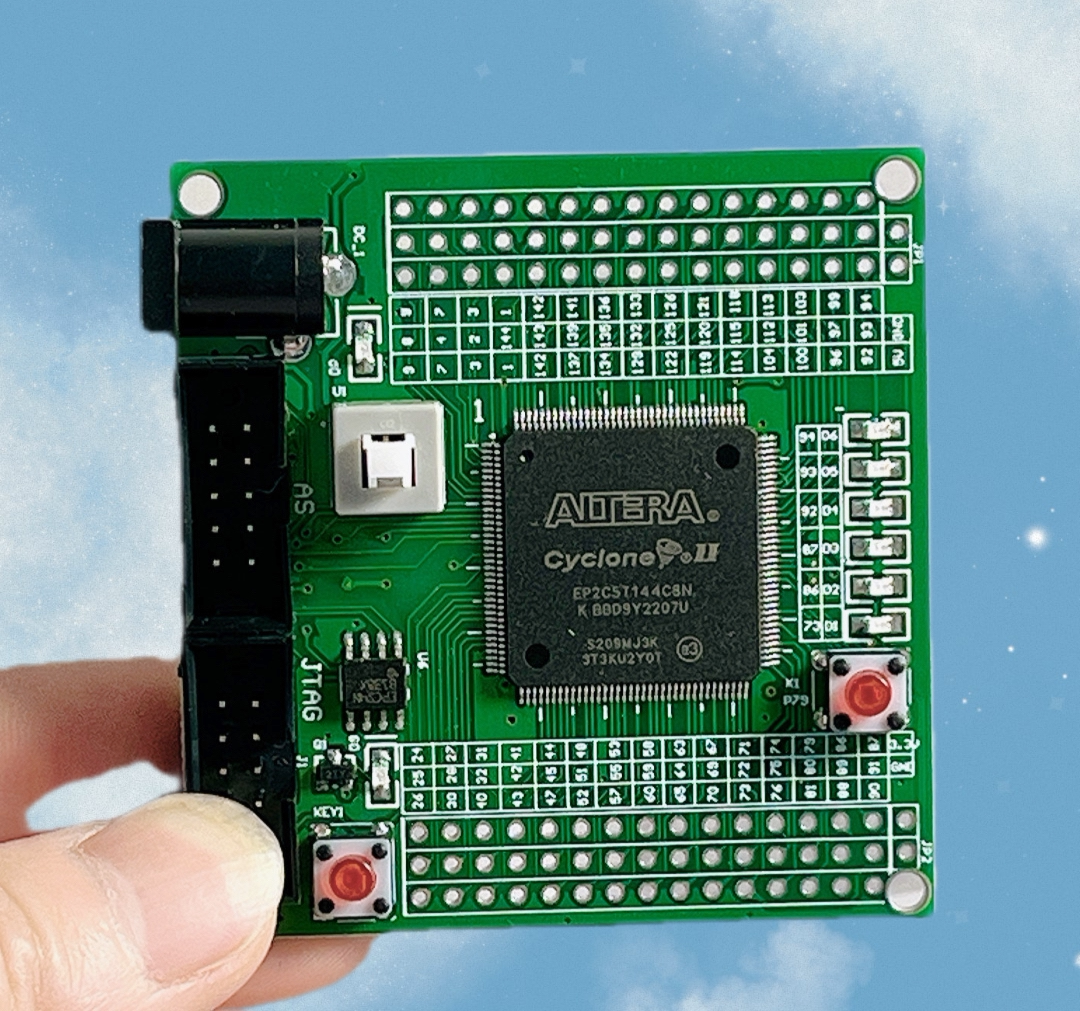

| Цвет: | Синяя голая доска без провода, Озеро синяя плата + шнур питания + загрузка шнура + серийный порт шнур, Королевская синяя плата + шнур питания + загрузка шнура + серийный шнур + 1602, Peacock Blue Board + шнур питания + загрузка шнура + серийный шнур + 12864, Sky Blue Board + Power Cord + загрузка шнура, Темно -синий 2C5+USB -питания+загрузочный шнур, Emerald Green 2C5 Core Board Bare Board без провода, Green 2C5 Core Poard + шнур питания + загрузочный шнур |
Введение основного чипа:
Основная модель чипа: ep1c3t144c8naitera cyclone series - это компания Aitera Company
Запущен в сентябре 2003 года, на основе напряжения 1,5 В, 0,33 мм SRAM, циклон - это
Серия FPGA с высокой стоимостью, среди которых EP1C3T144 составляет 2910 в серии Cyclone
Логический блок, 59904ram биты, 1 PLL, до 104 пользователей 1/o, несколько подключений на напряжение
Порт, гибкое управление часами и схема с фазовой петлей (PLL) предоставлена на чипе для обеспечения выхода
1-32 Умножение частоты или разделитель входных часов 156-417 PS Сдвиг фазы и выходной цикл переменного цикла, вход
Функция часов может быть напрямую разработана в программном квартале разработки Установить в II, он также может быть выведен в пленку
Кредит на другие схемы для использования, а также имеет встроенный логический анализатор SignalTAP, который чрезвычайно удобен
Это позволяет пользователям проверять внутреннюю логику чипа. Можно сказать, что эта FPGA является одновременно экономичным и доступным.
Ресурсы очень богаты, достаточно для удовлетворения потребностей студентов и крупномасштабных дизайнов.

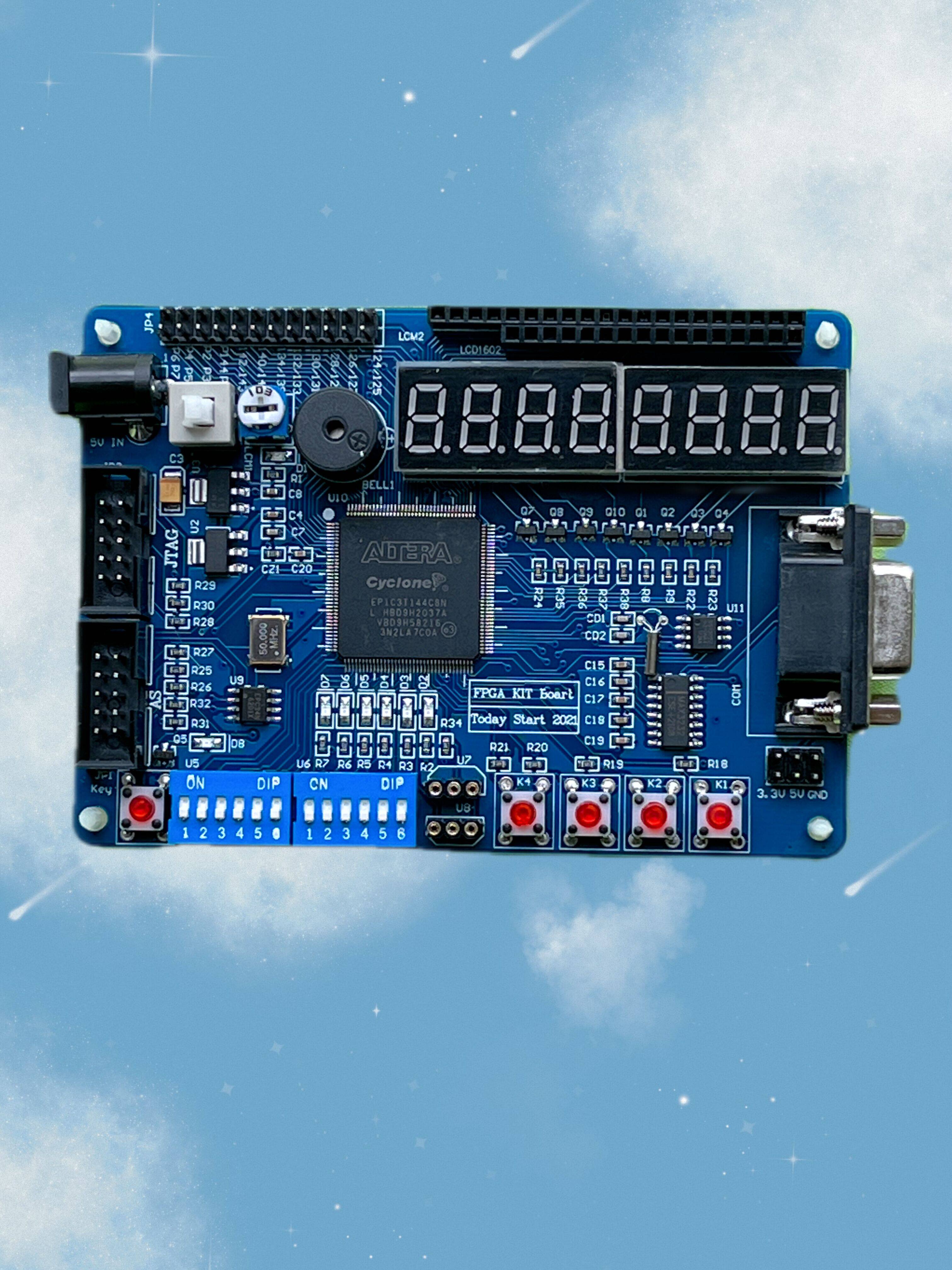

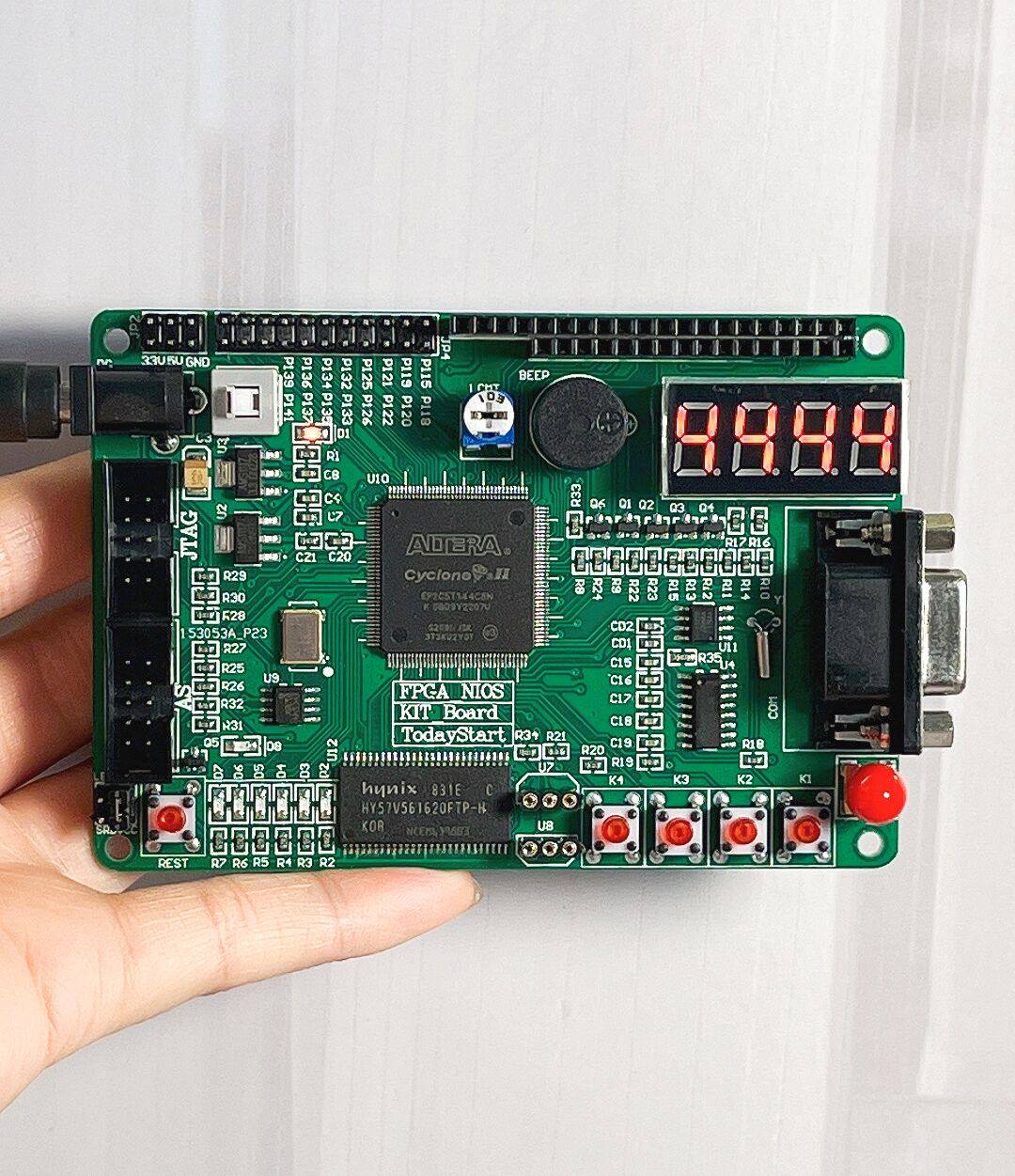

Галерея:
Эксперимент по цифровой трубке:
Контр -эксперимент:
LCD1602 Отображение эксперимент:
LCD12864 Отображение эксперимент:

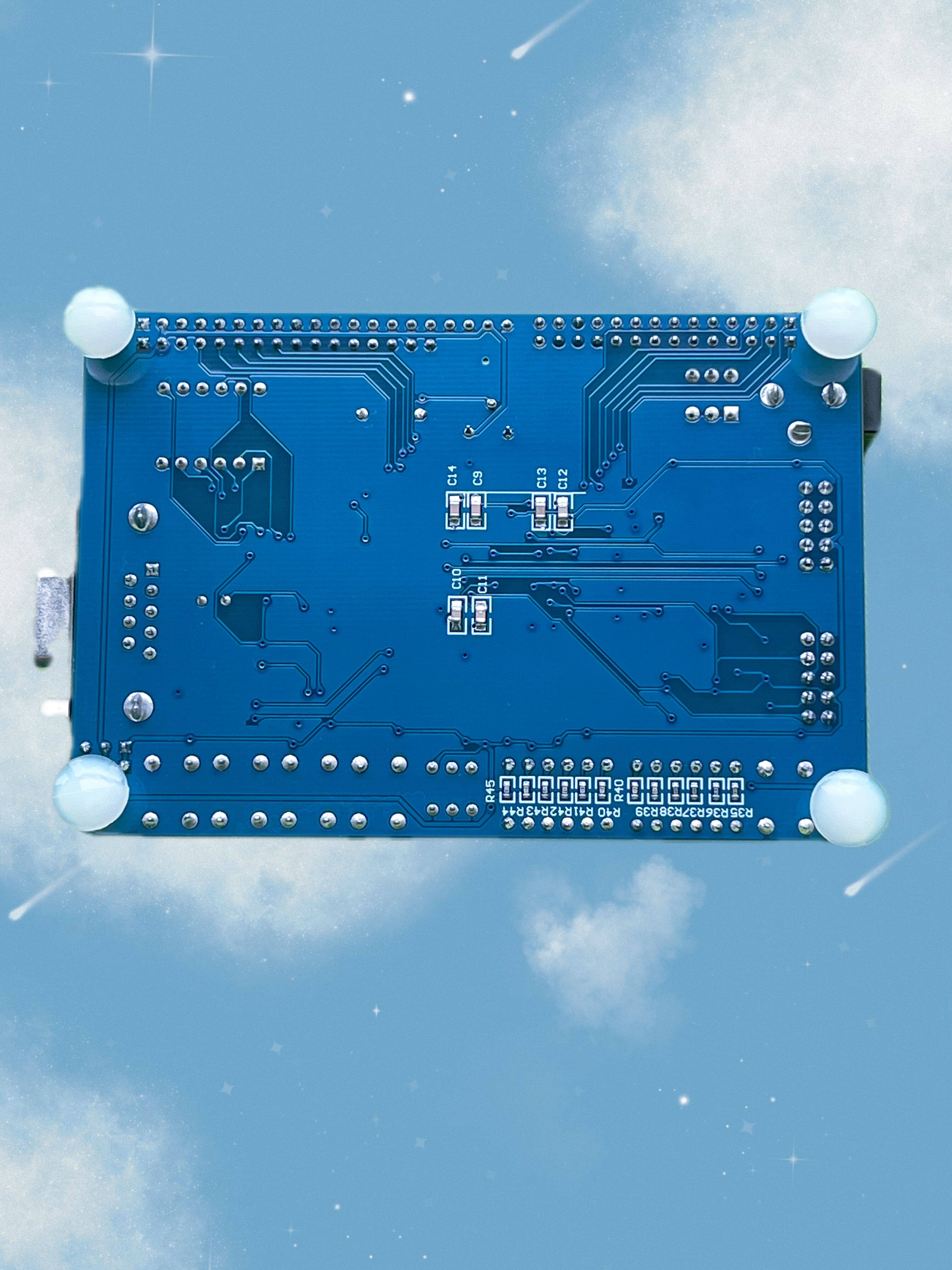

Введение в ресурсы Совета по развитию:

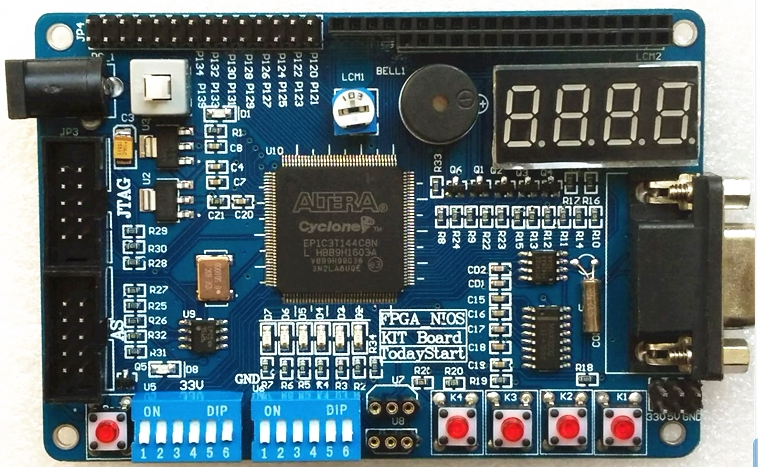

1. Основной чип: принять серию циклонов AlteraEP1C3T144
2. 4 Независимые ключи: в качестве устройств ввода для диалога человека-компьютера дизайн клавиатуры более удобен и прост в использовании для нас для использования клавиш.
3.4-значная цифровая трубка: цифровая трубка обусловлена транзисторами.Изучите технологию статического и динамического сканирования цифровых труб. Вы можете проводить эксперименты, такие как электронные часы, частотные счетчики, счетчики и т. Д.
3.6 светодиодных фонарей: можно использовать в качестве разнообразных огней узора, таких как лампы шатер, плавные огни воды и т. Д., А также является устройством для отображения состояния.
4,Двойной 8-канальный циферный переключатель: используется для выполнения двухканальных или многоканальных экспериментов по цифровой логической схеме
5. Clock: использует активные часы 50 МГц, которые близки к практическим приложениям.
6Инфракрасный получение IC: Вы можете использовать VS1838 и другие приемники для проведения инфракрасных экспериментов, и можете расширить инфракрасную клавиатуру с дистанционным управлением.
7. Датчик температуры DS18B20 Интерфейс: изучает «однопроходную шину, 1-проводную связь, может использоваться в качестве термометра и температурного сигнализации.
8,Зуммер: может быть использован для аккомпанемента музыкальных экспериментов, звука тревоги и т. Д.
9. Обработка последовательного порта MAX232: Это преобразование уровня для синхронной асинхронной последовательной связи и может провести синхронные асинхронные эксперименты по последовательной связи.
10DS1302 Clock Module: может использоваться для разработки электронных часов и вечных календарей, с резервными батареями, чтобы часы никогда не остановились.
11. ЖК -интерфейс 16 -контакт: 16 -контакт совместим с интерфейсом ЖКД, с фотометрическим резистором отладки, может непосредственно вставить тип символа 1602, шаблон точечной матрицы типа 12232 и т. Д.
12. LCD -интерфейс 20 контактов: 20 контактов совместимы с интерфейсом LCD с регулируемым резистором подсветки, могут быть вставлены непосредственно в шаблон Matrix Matrix Dot 12864 и т. Д.
13. Переворот питания: несколько наборов модулей LDO с двойным источником питания используются для облегчения источника питания для каждого модуля.
14. Модуль конфигурации FPGA: выбранная чип хранения с большой пропускной способностью EPCS4, плата имеет кнопку реконфигурации.
15, AS и JTAG Загрузить интерфейс: программу можно загрузить непосредственно в чип FPGA через интерфейс JTAG, или интерфейс AS можно использовать для загрузки программы в чип памяти для получения данных о питании без проигрыша.
16Порт расширения источника питания: он может расширить выходное напряжение питания интерфейса 3,3 В, 5 В и GND, что делает его удобным для внешнего источника питания.
17. Расширенный порт IO: в дополнение к IO, используемому модулем Development Poard, плата использует контакты, чтобы привести к 28 IO, которые можно распространить на другие внешние устройства.
Принципиальная диаграмма:
Список доставки:
1. Материнская плата FPGA, как показано на картинке выше
2. Отправить информацию на электронную почту(Оснащен экспериментальными программами, официальными видеоуроками, средами разработки и связанными с ними учебными материалами)
