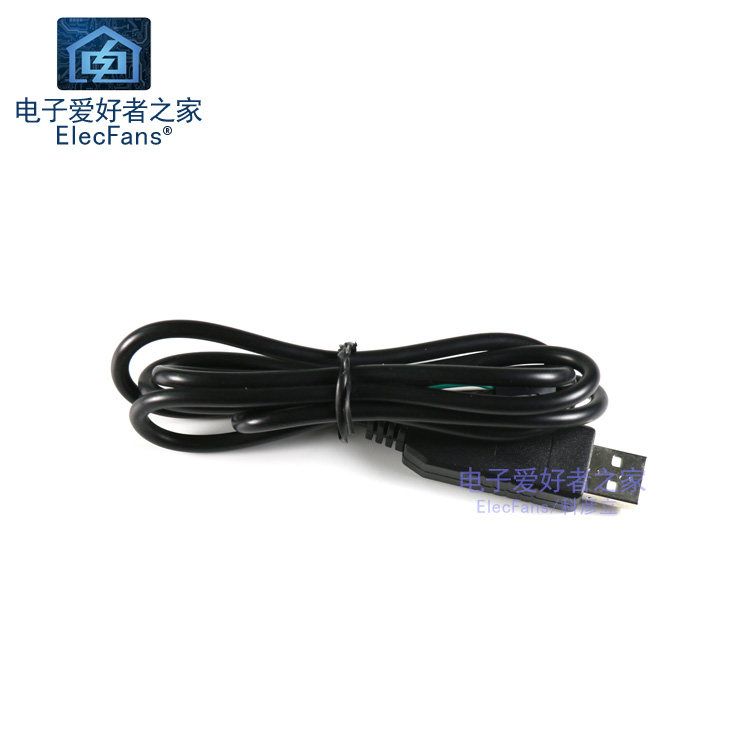

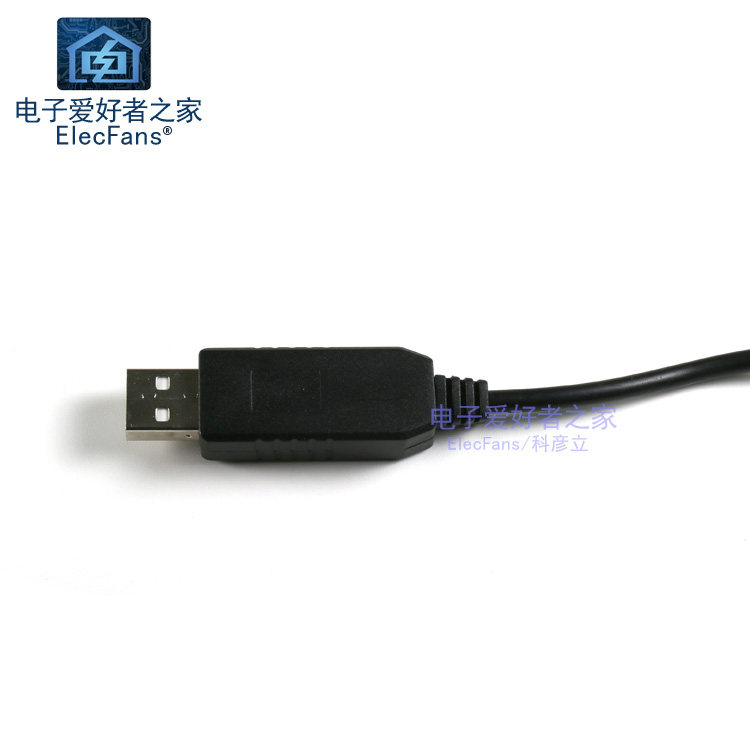

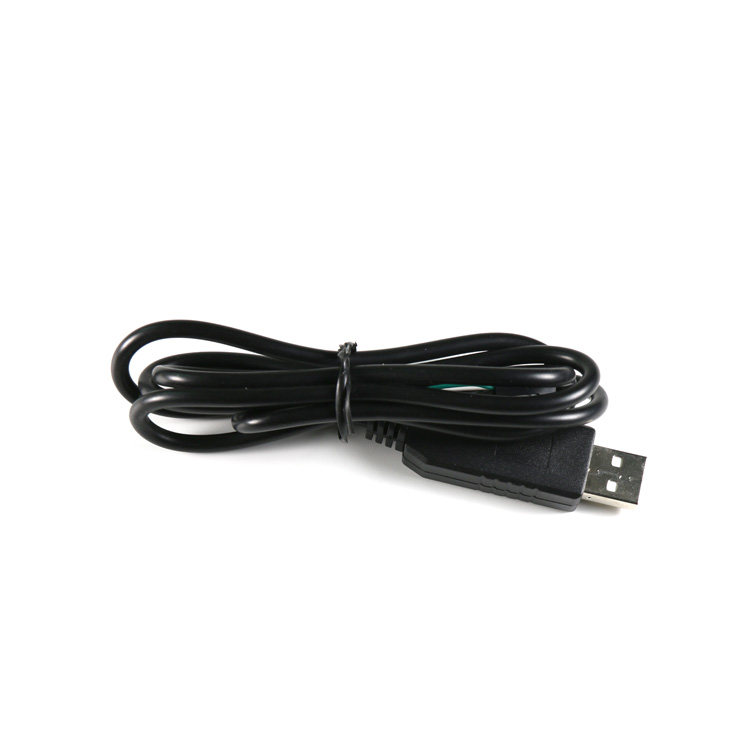

Мигающая линия PL2303HX USB в TTL RS232 Модуль STC Single -Chip Loader USB в сериал
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- PL2303HX Модуль
| Цвет: | PL2303HX Модуль |
|

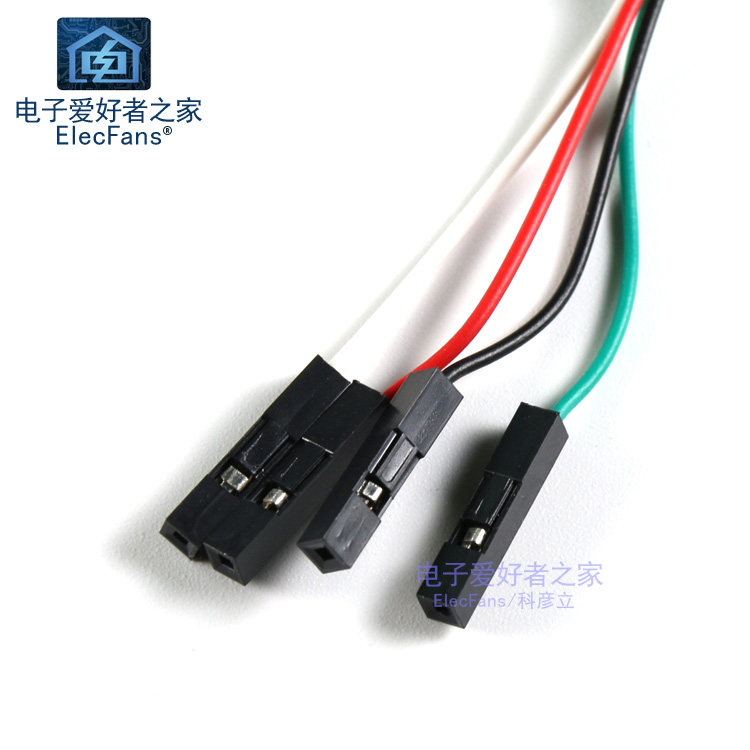

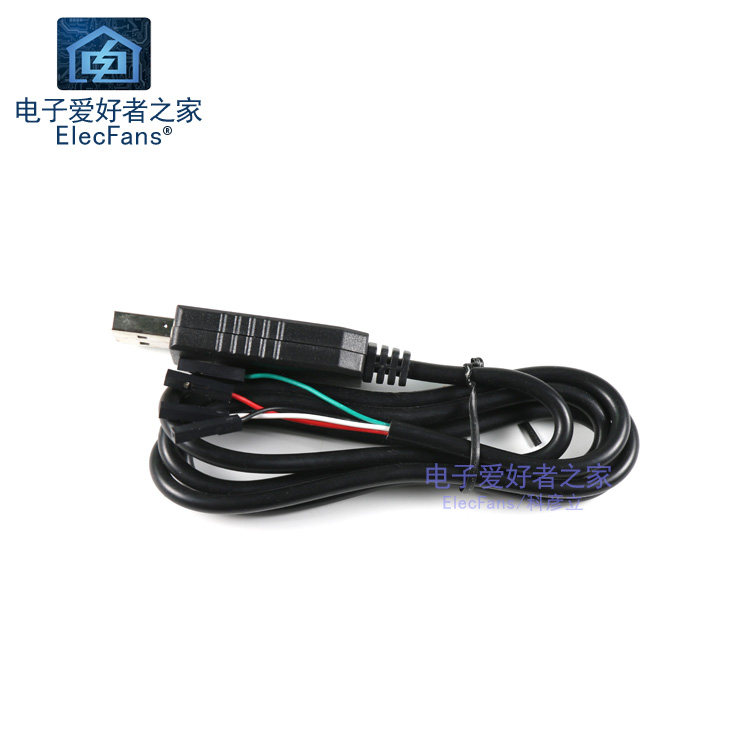

Порядок линии определяет красный+5 В, черный GND, белый RXD, зеленая длина линии TXD 1 метр
Поддержка Win7 (32 -BT, 64 -бит), Win10 (32 -бит, 64 -бит), XP
Адрес загрузки информации: http://pan.baidu.com/share/link? Chareid = 388195&uk=322357029
Предоставьте вышеуказанную информацию и купите ее, если знаете.Мы только гарантируем, что последовательное общение нормальное, мы не знаем, как мигать, и мы не оказываем техническую поддержку для мигания. Если мы сталкиваемся с другими трудностями, пожалуйста, перейдите на профессиональный мигающий форум.Спасибо.
Специальная записка:
(1) Это соединение - просто линия кисти и инструмент.Мы не знакомы с тем, как использовать, поэтому мы не можем предоставить оперативное руководство.Поскольку на рынке много моделей, и все руки -на способности очень разные, мы не гарантируем, что вы можете добиться успеха.Не дайте нам выигрышного или плохого обзора, потому что мы не сможем добиться успеха, тогда мы больше жаловались, чем Dou E!
(2) Каждый из нас, отправленных, проверяется. Здесь мы напоминаем покупателям, чтобы они не работали напрямую после его получения, чтобы не считать проблемой.Сначала сделайте простой тест, метод очень прост: если вы вставляете строку на компьютер, компьютер подсказывает“ найти новое оборудование ...&Rdquo; используйте универсальное метр черного пера (GND), а красная ручка может измерить напряжение (Rx) и (TX) соответственно, что означает, что небольшая плата должна быть хорошей.Здесь особенно объяснено, что если (GND) будет получено оборудование с напряжением, мощность будет сгорела. Поэтому пользователь должен точно измерить вывод иголки устройства, прежде чем вызовать ненужные потери!
Некоторые покупатели случайно сжигают чип или не работают, или сама машина не поддерживает обновление.Такие ситуации не дают возврата или возврата поведения, и при этом они не получают средних и плохих отзывов.
ПРИМЕЧАНИЕ. При настройке 3,3 В и 5,0V вывод (это источник питания для одно -хип -микрокомпьютера, обновления не используются), пожалуйста, вытащите небольшую плату с компьютера, установите линию прыжка, не приносите операцию питания Чтобы не повредить устройство.
Метод и инструкции по иглоукалыванию: Определите иглунную молодежь перед подключением, особенно GND не должен быть подключен к булавкам с напряжением, а сторона RX и TX не должна быть подключена к игле VCC. До 14 В.) Ошибка должна Будьте сгораются до проводки. Обратите внимание, что вы не должны брать свою собственную небольшую доску для экспериментов, в противном случае мы не будем нести никакой ответственности.Обязательно найдите хорошую иглу.
Метод соединения: вам нужно только 3 линии, чтобы снова прошить машину, и обычно используйте только RX TX  GND Три сигнальных кабелей, VCC не нуждается в подключении.На нем есть 4 и 5 швов. Нет необходимости собирать иголки VCC и BT.При использовании, пожалуйста, подключите RXD с целевой платой TX. TXD подключен к целевой плате RX. GND подключен к GND. Если нет, вы можете настроить RX и TX.
Все модули выпускаются на заводе с помощью двойных тестов!
Покупатели должны видеть:
Друзья, которые покупают эту доску, должны иметь электронную основу.По крайней мере, вы должны знать эти вещи RX TX GND VCC. Если вы не знаете, пожалуйста, не покупайте их. Если вы купите, вы не получите его.
&Nbsp; снова, что вы не покупаете, если у вас нет электронного фундамента!ПересечениеКаждый модуль, продаваемый этим магазином, отправляется самим владельцем, и это хорошо, чтобы сохранить его. Пожалуйста, не получайте схемы после получения товара.
Как только продукт будет продан, его не будут обменены, пожалуйста, покупатели!ПересечениеПересечение
Обратите внимание, что мы не предоставляем учебники по обновлению.Предоставьте USB для обновления TTL и научите вас, как проводка.
  Некоторые покупатели случайно сжигают модуль или не работают, или сама машина не поддерживает обновление, говорится, что есть проблема с нашим модулем и т. Д. Пожалуйста, обтортет такой покупатель, спасибо.Этот модуль не дает возврата или возврата.
Метод соединения:
RX до TX;
TX до RX;
Земля -7 -Ground (GND к GND)
USB Swing Port Функция маленькой платы:
  1 Простая последовательная связь.
  2 маршрутизатор или обновление прошивки ADSL.
  3 GPS Серийная связь.
  4 обновление прошивки жесткого диска.
  5 удобен для использования, RX получает TX MCU; TX получает RX MCU.И не нужно использовать MAX232 для изменения.
  6 Супер терминалы; обычно используемые инструменты последовательной отладки.
  7 Различные обновления спутниковых машин.
подождите ................................................................................................................... .................................................. .................................................. .................................................. .................................................. .................................................. ............................ Иметь универсальный USB для серийного порта
  Если вы мало знаете о своей собственной машине, вы можете пойти на этот форум, чтобы увидеть, где вы можете найти то, что хотите:http://bbs.lcdhome.net/thread-htm-fid-html(Форум)
Использование модуля
1. Установочный драйвер,
2. Перезагрузить компьютер,
3. Вставьте модуль в интерфейс USB компьютера, система автоматически установит драйвер
4. Подключите TXD и RXD (то есть вставьте линию DuPont на TXD One с одним концом к RXD), чтобы модуль можно было спонтанно собрано
5. Открыть [серийный отладчик]
Установите процесс в системе XP:
Во -первых, после загрузки драйвера нажмите на этот значок, запустите установку и нажмите на следующий шаг, пока он не будет завершен.
После того, как установка верна; вы можете увидеть USB-к серийному порту Comm (COM3/USB-интерфейс, который вы подключаете к интерфейсу USB, отображают разные порты COM) на диспетчере устройств.
Во -вторых, вставьте небольшую плату обновления, система автоматически загрузит для него драйвер.ПРИМЕЧАНИЕ. Используйте DuPont, чтобы сократить TXD и RXD, чтобы нормально проверить модуль.
Измените следующее содержимое, работайте в соответствии с соответствующими подсказками, вы можете проверить, работает ли модуль нормально.
