DSP2407 CPLD EPM240 Совет по разработке. Физический производитель прямые продажи
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Руководство по макетной плате HSDSP2407+CPLD

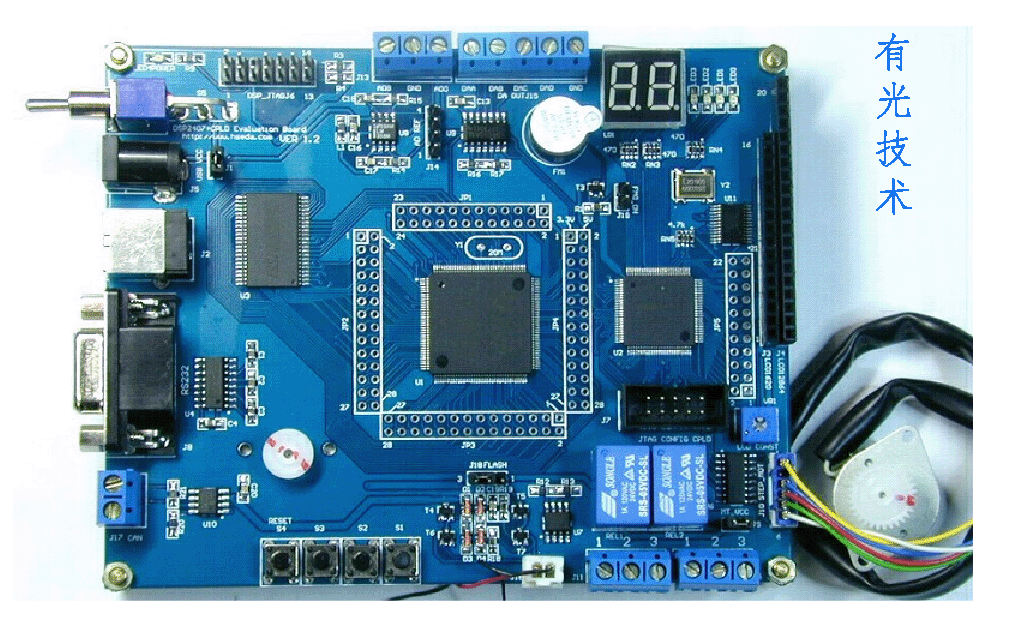

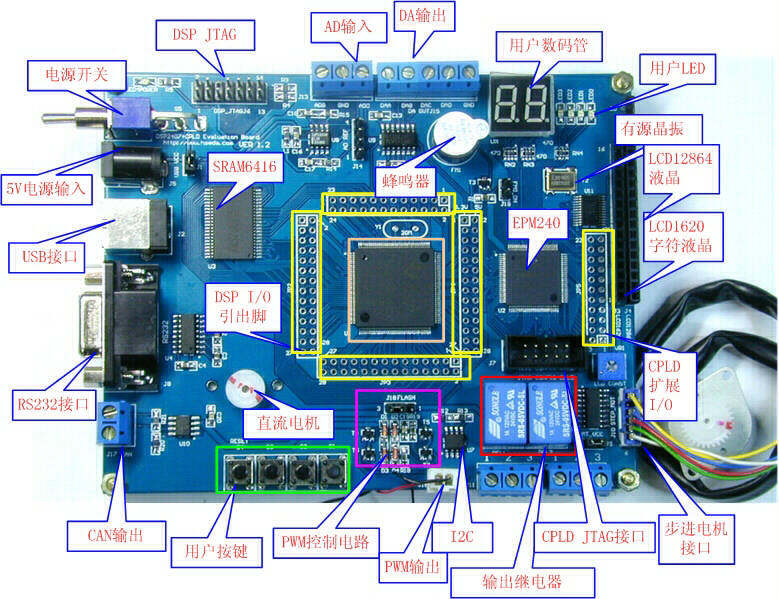

Ресурсы на доске:
Этот комплект представляет собой платформу для обучения и разработки DSP+CPLD на базе TMS320LF2407A+EPM240, предоставляющую полную свободу использования гибкости и мощных функций DSP2407 и ALTERA MAX II. Руководство пользователя комплекта разработки подробное и легкое для понимания.Легко начать работу с большим количеством исходного кода (разделенного на 2 части: DSP и CPLD)..Мы предоставляем пользователям полное IP-ядро CPLD. Система распределяет и подключает системные ресурсы через IP-ядро. Пользователи могутТребуется функциональная обрезка или дополнение.Поскольку наша периферияЧерез CPLD сDSP использует передовые технологии, такие как соединение, преобразование уровня, изоляция шины и арбитраж., поэтому он чрезвычайно удобен, гибок, лаконичен иБлагодаря этой структурной системе работа чрезвычайно стабильна..эта структураПолностью используйте гибкость CPLD и богатые ресурсы DSP2407..Это лучший выбор для начинающих и научных исследователей, занимающихся разработкой, для изучения 2407 и CPLD.
Эта плата разработки предназначена для начинающих, которые могут изучать и использовать.Его также можно использовать в качестве системной платы для встраивания в пользовательские продукты для вторичной разработки, чтобы сократить цикл разработки продукта.
[Системные ресурсы]
DSP-процессор TMS320LF2407A, максимальная рабочая частота 40М.
Чип DSP имеет встроенную 32K * 16-битную флэш-память, в которой можно хранить пользовательские программы, а флэш-память можно зашифровать.
DSP имеет встроенную 2,5 КБ * 16-битную память DARAM, которую можно настроить как на область данных, так и на область программы.
Внешнее расширение DSP 64 КБ * 16-бит SRAM (программа 32 КБ, данные 32 КБ).
Расширенная последовательная EEPROM емкостью 2 КБ (базовая конфигурация)
Интерфейс графического ЖК-дисплея (программный драйвер, совместимый с ST7920, дешевый графический ЖК-дисплей с библиотекой китайских шрифтов)
Интерфейс символьного ЖК-дисплея (программное обеспечение драйвера совместимо с HD44780, KS0066, SPLC780 и другими контроллерами).
Интерфейс двигателя постоянного тока, может быть подключен к микродвигателю постоянного тока.
Обеспечивает интерфейс управления шаговым двигателем и подключаемый модуль с защитой от реверса.
Выходной интерфейс Ц/А, до четырех каналов.
Интерфейс аналогово-цифрового входа можно расширить максимум до шестнадцати каналов.
CAN-трансивер и интерфейс CAN-шины облегчают работу пользователей в сети.
Схема преобразования RS232 облегчает связь с главным компьютером.
2 цифровые трубки, соединенные с DSP через CPLD.
4-кнопочный вход, интерфейс с DSP через CPLD.
12 каналов ШИМ-выхода
Предоставляет входной интерфейс источника прерываний.
Обеспечивает схему ручного автоматического сброса для облегчения отладки.
Обеспечивает открытие шины, линии передачи данных, адресные линии, линии управления и специальные функциональные контакты — все они выведены для облегчения вторичной разработки пользователями.
Зуммер.
Блок питания можно выбрать перемычкой от внешнего регулируемого блока питания или через интерфейс USB.
Имеется 2 независимых реле, нормально разомкнутое и нормально замкнутое реле электрошока каждого реле выведены наружу, что делает его удобным в использовании.
Новое поколение ALTERA MAX II CPLD EPM240 используется для интерфейса и связи с DSP, а порты расширения ввода-вывода были введены отдельно.
мы используемALTERAНовейшийMAX II CPLD EPM240Интерфейс с микроконтроллерами и другой периферией.См.:Введение в Altera CPLD
(Эквивалентно 8650 CPLD, что в два раза превышает емкость обычно используемого EPM7128, и может быть запрограммировано не менее 100 000 раз)
Logic Elements: 240
I/O : 80
User Flash Memory Bits : 2048
Ded. Clock Pins: 4
Speed Grade : 5
[Вспомогательные материалы и программное обеспечение]
Полная схематическая диаграмма (формат PDF) для быстрого освоения конкретных применений различных практических технологий;
Методы и инструменты онлайн-программирования FLASH для укрепления собственных программ пользователей;
Руководство пользователя: Очень подробное, позволяющее быстро приступить к разработке и применению DSP.
Руководство по чипам: информация о чипах для всех чипов на плате разработки;
Бесплатная оригинальная среда разработки TI DSP CCS’C2000
Отправьте другие учебные материалы, связанные с DSP.
QUARTUS 5.0 полностью взломанная версия.
Коллекция подпрограмм VHDL
Учебное пособие по VHDL
135 примеров подпрограмм VERILOG
ВЕРИЛОГ учебник
Предоставляется программное обеспечение для мониторинга последовательного порта, необходимое для разработки RS232.
Программное обеспечение для извлечения шрифтов, необходимое для разработки программ для ЖК-дисплеев.
Пожертвованная информация:
--«Официальный видеоурок XILINX по серии FPGA»
--«Классическое видеоурок Verilog HDL»
--«Видеоурок Ся Ювэнь Verilog»
--«Видеоурок по проектированию логики FPGA Ся Ювэнь»
--"Verilog HDL Вещи"
--«Пример Verilog HDL, справочный материал»
--«Справочный материал по проектированию NIOSII»
--«Справочный видеоматериал NIOSII»
--«Справочный материал по проектированию Microblaze»
--"Классический журнал FPGA по технологиям пехотных машин"
--«Видеоурок Privilege BJ-EPM240»
--«Видеоурок по привилегированной FPGA»
--«Компакт-диск с руководством по развитию инженеров FPGA Университета Цинхуа»
--«Краткое руководство по процессу разработки FPGA»
--«Видеоруководство по началу работы с Huaqing Vision FPGA»
--«Видеоурок по FPGA Университета Тунцзи»
--«Видеоурок по игре с FPGA просто и подробно»
--«Видеоурок по моделированию Modelsim»
--«Проектирование и практика Verilog HDL»
--«Полный набор видеоуроков по Black Gold Development Board»
--«Полный набор примеров учебных пособий для платы разработки Black Gold»
--«Полное видеоурок по Red Core FPGA»
--«Полный набор примеров учебных пособий по Red Core FPGA»
--«Видеоурок Чжоу Лигун Verilog»
[Код и связанные с ним эксперименты]
Часть DSP:
Эксперимент со светодиодной вспышкой
ТАЙМЕР таймер эксперимент
Эксперимент с входным сигналом прерывания расширенного источника прерываний
Эксперимент на лошадях
Эксперимент по работе DSP на внекристальной SRAM
Эксперимент по чтению и записи DSP во внешнюю EEPROM
Эксперимент по последовательной связи SCI
Эксперимент по отправке и получению SPI
Эксперимент со светодиодным дисплеем на цифровой трубке (комплексный эксперимент)
Выходной эксперимент DA
Выборочный эксперимент AD
Совместный эксперимент DA---AD
Эксперимент по обмену данными по CAN-шине
Эксперимент по управлению двигателем с ШИМ
Эксперимент по сканированию кнопок
Эксперимент по программированию FLASH
Эксперимент по отображению китайских символов LCD1286 (контроллер ЖК-дисплея, совместимый с ST7920) [Примечание: LCD12864 опционально]
Эксперимент с ЖК-дисплеем (ЖК-дисплей на 1602 символа)
Эксперимент по управлению шаговым двигателем (покупка шагового двигателя)
Часть ПЛД:
(Используя код VHDL, а также предоставляяКоллекция подпрограмм VHDL, более 700 часто используемых подпрограмм.. 135 примеров процедур VERILOG и т. д. для ознакомления пользователей.СущностьСущностьСущностьСущностьПолем
Эксперимент 1. Эксперимент по управлению ШИМ.
Эксперимент 2. Эксперимент с проточной водяной лампой.
Эксперимент 3. Эксперимент с декодером семисегментного дисплея BCD.
Эксперимент 4. Эксперимент с делителем частоты.
Эксперимент 5. Эксперимент со светодиодом управления кнопкой.
Эксперимент 6. Эксперимент с музыкальным исполнением.
Эксперимент 7. Эксперимент по управлению реле.
Эксперимент 8. Эксперимент по управлению шаговым двигателем.
Эксперимент 9. Эксперимент с ЖК-дисплеем.
Последующие эксперименты будут запускаться один за другим. . . Пожалуйста, обратите внимание на сайт Huasheng EDA.
[Типичное применение]
преподавание
Промышленная автоматизация
UPS , управление двигателем
Цифровая фильтрация, анализ вибрации
Управление преобразованием частоты и т. д.
【Список доставки】
Плата разработки DSP2407+CPLD, цельная
USB-кабель питания   1
RS232 Линия связи   1
LCD1602 LCD   1
ОКРУГ КОЛУМБИЯ   1
Универсальный загрузочный кабель AT89/BLASTER II 1 шт.;(Если вы изменитеUSB-кабель для загрузки BLASTERДобавьте 70 юаней)
Поддерживающий компакт -диск 1 DVD-диск или 2 CD-диска
【Необязательный】
USB-кабель для загрузки бластера — 40 юаней:http://item.taobao.com/item.htm?id=17604879646
Замена линии загрузки параллельного портаUSB-кабель для загрузки BLASTERОригинальное решение ALTERA 70 юаней:http://item.taobao.com/item.htm?id=26703332740
Кабель USB-последовательный порт 5 юаней:http://item.taobao.com/item.htm?id=20386068324
Эмулятор USB2.0 DSP 300 (юаней) (первоначальная цена 400 юаней):http://item.taobao.com/item.htm?id=26889304246
