STM32F103ZET6 CORE POAD/72MHZ/512KFLASH/64KRAM/CLASSIO
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
IO -порт -заглушка -ин, сваренный вниз, есть,Пожалуйста, обрати внимание!По умолчанию вверх
Классическая серийная доска идет!Нажмите клавишу сброса, чтобы установить настройки бесплатных прыжков программы!Текущее специальное продвижение!
Пожалуйста, купите друзья, чтобы купить свой почтовый ящик, чтобы получить информацию!
Хорошие новости, основанные на подпрограмме библиотеки библиотеки 3,5 (Prontine MDK4) были протестированы примерно на 17, если вы купите ее, оставьте почтовый ящик QQ, чтобы получить его
Адрес загрузки информации (теплое напоминание, чтобы скопировать следующую ссылку на адресную строку браузера IE ENTER;Зарегистрирован как пользователь быстрого диска может загрузить -It наиболее удобен для входа в систему с номером QQ и паролем)
1. MDK3.8A (Keil для 3.8A) Загрузить программное обеспечение:http://www.kuaipan.cn/file/id_6653660257480980.htm
2. Загрузите информацию о базовой плате:(1) Принципиальная диаграмма:
(2) рутина:
3, STM32 Каждое видео -уроки Скачать:http://www.kuaipan.cn/file/id_6653660257480979.htm
4, USB Plus USB Turning Cable Press and ResetКЛЮЧ СкачатьАдрес загрузки программного обеспечения:http://www.kuaipan.cn/file/id_6653660257481001.htm
5,  Office ST Загрузить программное обеспечение Скачать программное обеспечение:http://www.kuaipan.cn/file/id_6653660257480978.htm(4, 5, чтобы выбрать один из них, предпочтительно 4)
6, Информация о чипе развития:http://www.kuaipan.cn/file/id_6653660257480983.htm
CPU: Stm32f103zet6
  Пакет: LQFP144
  технические параметры
| Резолюция ШИМ | 16bit | |
| Номер блока ШИМ | 2 | |
| Размер оперативной памяти | 64 kB | |
| USB -канал | 1 устройство | |
| Типичное напряжение питания рабочего питания | 2.5, 3.3 V | |
| Монтаж | Поверхность | |
| ширина | 20.2mm | |
| Инкапсуляция | LQFP | |
| размер | 20.2 x 20.2 x 1.45mm | |
| Количество булавок | 144 | |
| Структура набора инструкций | RISC | |
| Ширина шины данных | 32bit | |
| Минимальная рабочая температура | -40°C | |
| Максимальный номер канала | 1 | |
| Максимальный номер канала I2C | 2 | |
| Максимальное количество каналов LIN | 0 | |
| Количество каналов PCI | 0 | |
| Количество каналов SPI | 3 | |
| Количество каналов UART | 0 | |
| Самый большой номер канала USART | 5 | |
| Максимальная рабочая температура | +85°C | |
| Максимальная частота | 72MHz | |
| Преобразователь плесени | 3 (21 х 12 бит) | |
| Разрешение конвертера модели | 12bit | |
| Количество единиц конвертера модуля | 3 | |
| Канал конвертера модели | 21 | |
| Размер памяти программы | 512 kB | |
| Тип памяти программы | Флэш-память | |
| Название серии | STM32 | |
| Широтно-импульсная модуляция | 2 (16 -бит) (управление двигателем) | |
| Ядро ядра устройства | ARM Cortex M3 | |
| Таймер | 6 x 16 | |
| Разрешение таймера | 16bit | |
| Количество таймера | 6 | |
| длина | 20.2mm | |
| высота | 1.45mm |

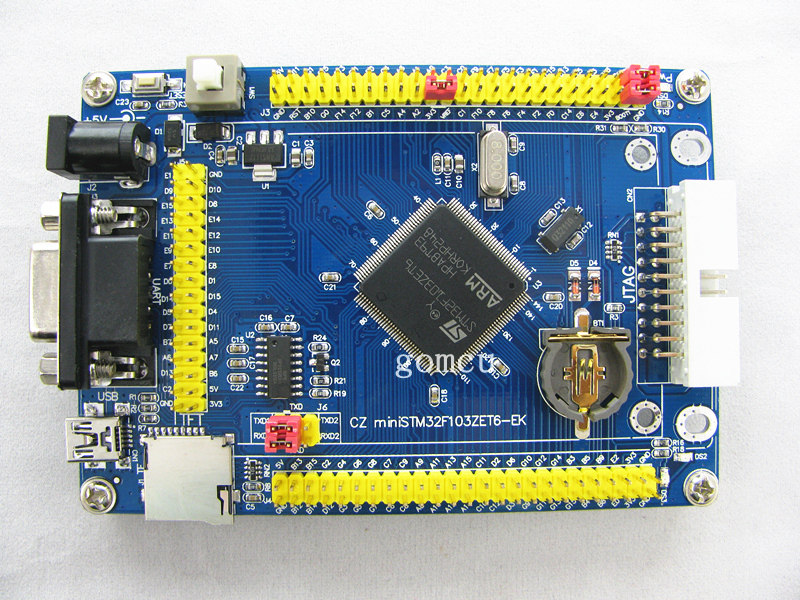

Основные характеристики доски:
Независимый интерфейс TFT 32P TFT
два,Основные аппаратные ресурсы:
  ВСЕ ВЫДЕЛА ВЫХОДИТЕЛЬНОГО ВИД (включая опорное напряжение ADC VREF)
-   2 пользовательские ключи,
- 1 кнопка сброса;
-   2 контролируемые светодиоды;
-   1 светодиод индикатора питания;
-   1 USB -интерфейс порта преобразования (один -клик загрузка программы использования);
-   1 USB -порт интерфейс;
-   1 JTAG/SWD  20 игла Стандартный график;
-   1 32 -PIN FSMC TFT INCERFACE ENECURE SCEER
- Размер доски:107.36mmx 75.36mm
-   IO Port Advension Port Port2.54mmрасстояние
В -третьих, предоставьте информацию:
1, рутина отладки;
  2, схема;
  3, и сотни мегкуна STM32&Информация совета по развитию NBSP; предоставлена информация о разработке;
В -четвертых, предоставьте обычный список (Keil, пожалуйста, установите MDK3.8a перед использованием):
- 1. Светодиодный эксперимент;
- 2. Эксперимент по таймеру;
- 3. Эксперимент RTC;
- 4, серийный порт 1 эксперимент;
- 5. Ключевой эксперимент;
- 6. Systick Experiment;
- 7, UCOSII 2.8 Эксперимент;
Пять, список доставки:
  MINI STM32F103ZET6 COURD POARD один;
  USB -кабель данных один;
Купить другое:
JTAG&Программист симулятора интерфейса SWD:
ulink2 keil arm jtag отладчик:
http://item.taobao.com/item.htm?id=3395059819&
jlink v8 arm jtag отладчик:
http://item.taobao.com/item.htm?id=3625882251
  белая оболочка (3 независимые инструкции светодиодные)

После объявления -клеса:
После того, как эта базовая доска не имеет продажи, она будет сожжена для замены технического обслуживания чипов, или будет выпущен ремонт затрат;
Напоминание:
1. При настройке настройки порта iO для вывода, не заземляйте, в противном случае процессор будет сгорел, а процессор нагревается, и он не будет работать.
2. Управляйте источником питания из порта IO;
