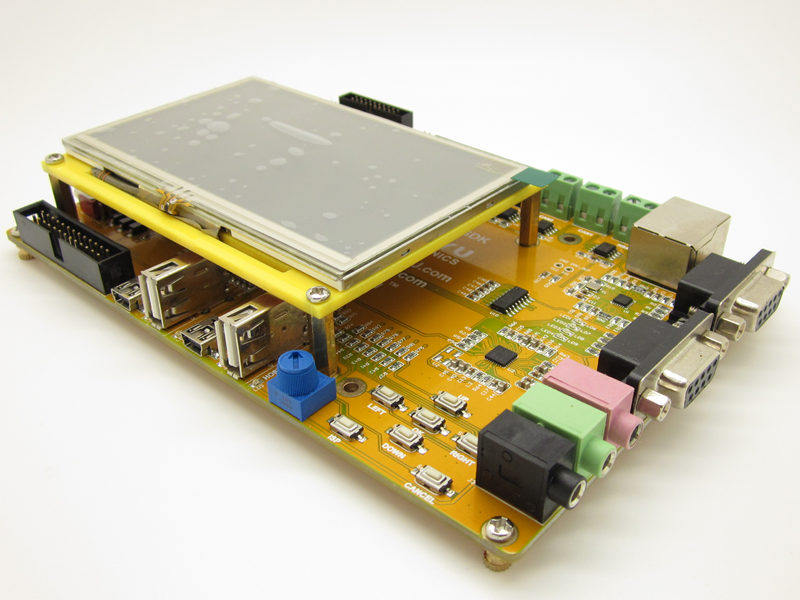

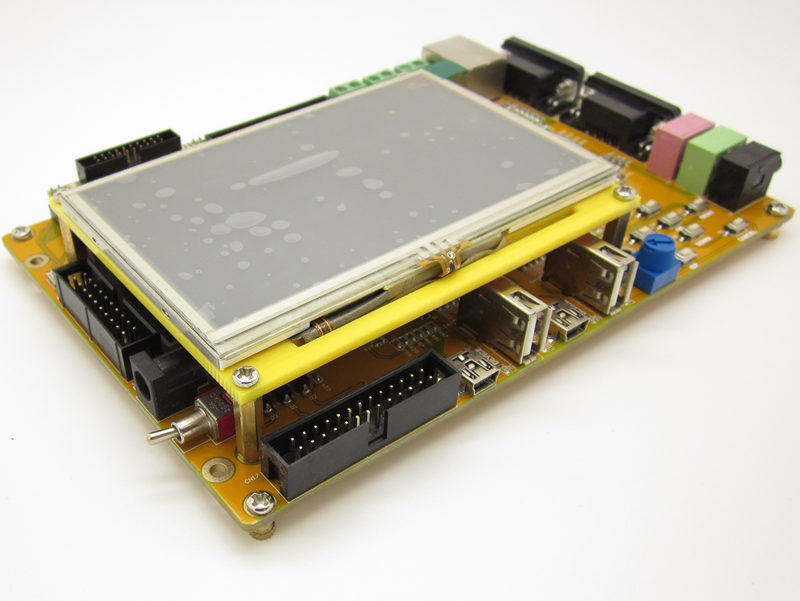

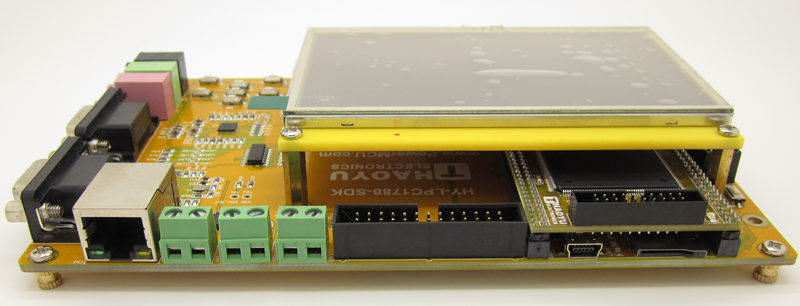

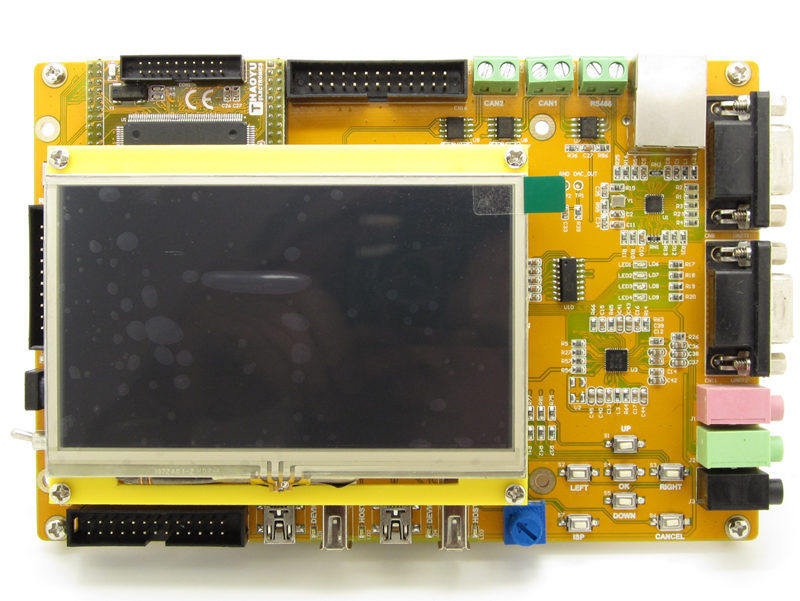

HY-LPC1788 Плата разработки NXP ARM Cortexm3 с 4,3-дюймовым ЖК-экраном модуля
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
HY-LPC1788 SDK Poard-это высокопроизводительный совет по оценке для электроники HAOYU на основе процессора промышленного класса серии HAOYU (ARM 32-битная Cortex-M3 Kernel V2). Частое высокое до 120 МГц.Эта плата по оценке разработана с помощью платы ядра с нижней пластиной, содержащей ЖК -интерфейсы, интерфейсы Ethernet, интерфейс USB -хост/подчинен, аудио -интерфейс I2S, CAN, интерфейс шины RS485, интерфейс UART и т. Д.Он используется в основном в сетевой связи, автомобильной электронике, медицинской электронике, инструментах, управлении двигателем, промышленным управлением, потребительской электронике и т. Д.

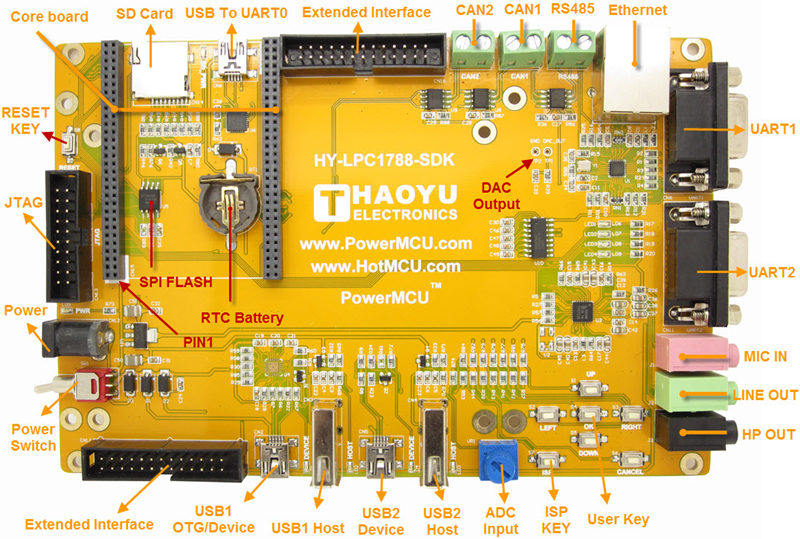

Аппаратные ресурсы и характеристики
Стандартный интерфейс ресурс

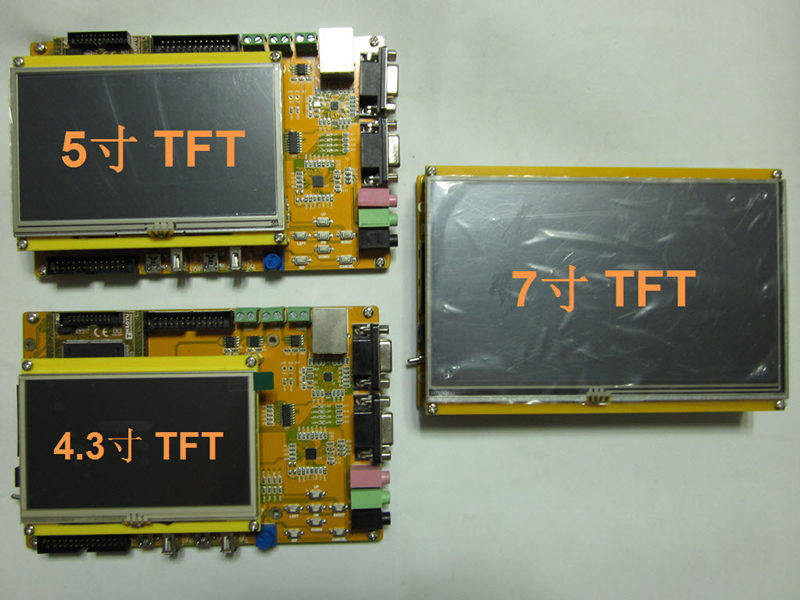

● 1 ЖК -интерфейс, разрешение поддержки 480×272, 800×480S 4.3 -INCH, 5 -INCH, 7 -INCH TFT TCD TOCCE SCEERN
● 1 10/100 м адаптивный интерфейс Ethernet RJ45 (с использованием LAN8720A)
● 1 USB к последовательному порту, подключитесь к UART0 (доступно для ISP и отладки)
● 2 типа DB9 типа RS232 серийный порт
● 2 Mini USB Slave 2.0 Интерфейс
● 2 интерфейс USB Host 2.0
● 1 стандартное сиденье карты TF
● 1 стандартный интерфейс моделирования JTAG 2,54 мм
● 1 rowep 3,5 мм стерео -аудио -выходной интерфейс
● 1 интерфейс Stereo Audio Road 3,5 мм
● 1 входной интерфейс микрофона 3,5 мм
● 2 банка 2,0B Buse Interface
● 1 RS485 интерфейс шины
● 5 В ввод напряжения постоянного тока
Внешние ресурсы расширения
● 1 Дорога 2,54 мм между терминалом 26pin (CN16) ведет к 16 GPIOS,
Эта шина данных 16 IO и памяти имеет 16 -битную повторно. Если используется 32 -битная шина данных памяти, порт IO недоступен.(16 -битная шина данных памяти по умолчанию)
● 1 -я дорога 2,54 мм между терминалом 26pin (CN17) ведет 22 gpios,
Эти 22 интерфейса IO и LCD используются повторно, и если используется ЖК -дисплей, порт IO недоступен.
Другие источники
● 1 -й дорожный потенциометр входной интерфейс для теста на преобразование АЦП
● 1 выход DA для выходного теста DAC (форма тестовой точки)
● 7 пользовательских клавиш, 1 кнопка сброса
● Spi Spi Speed Spi
● Батарея батареи выстрела пластины (не сортирующая батарея)
Технические характеристики печатной платы
● 17 см х 11,2 см, толщина пластины 2,0 мм
● 2 слоя производства ремесленных судов Shen Jin
Программные ресурсы
-Сулировал всю периферическую рутину

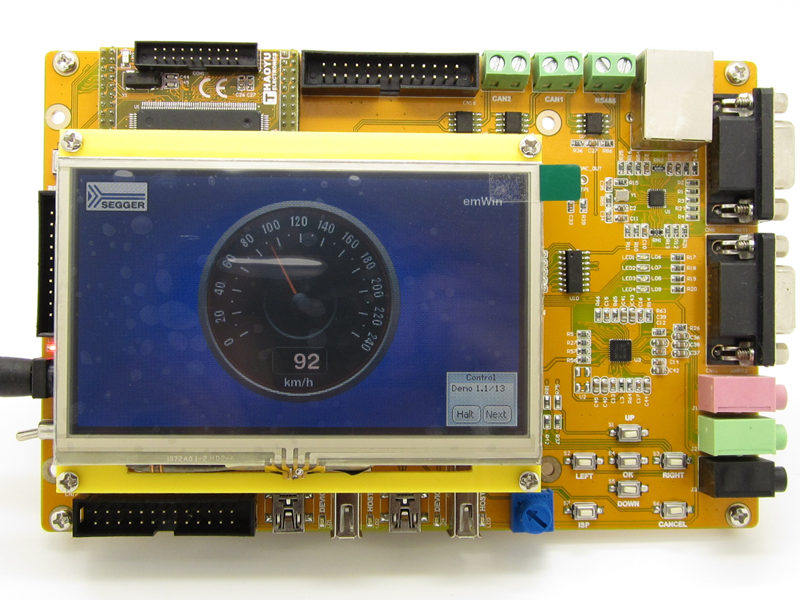

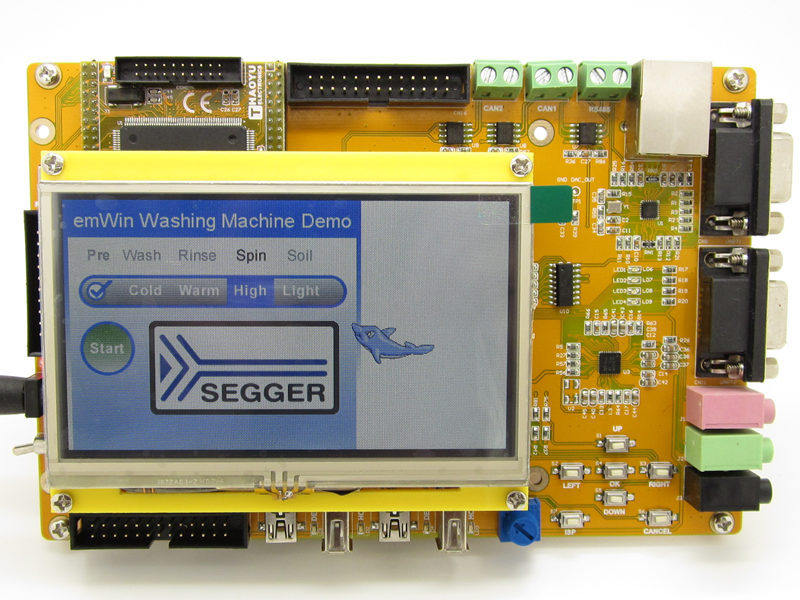

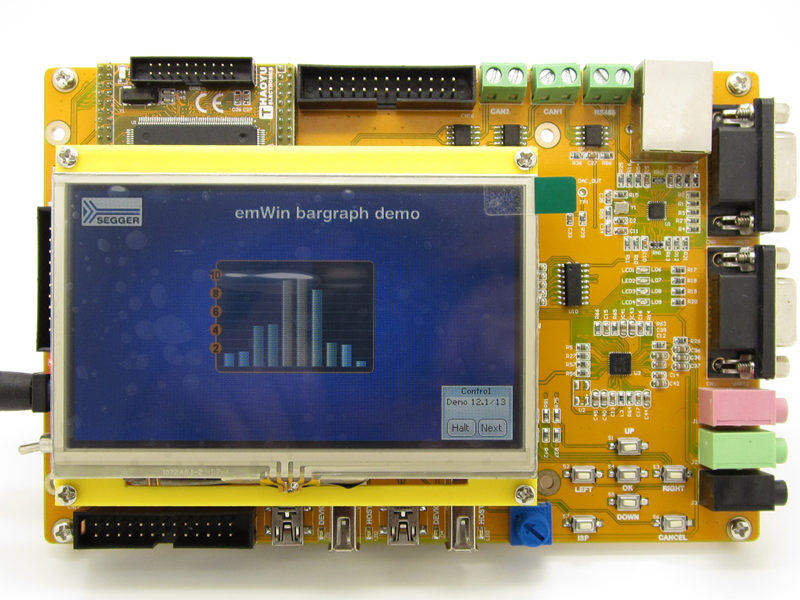

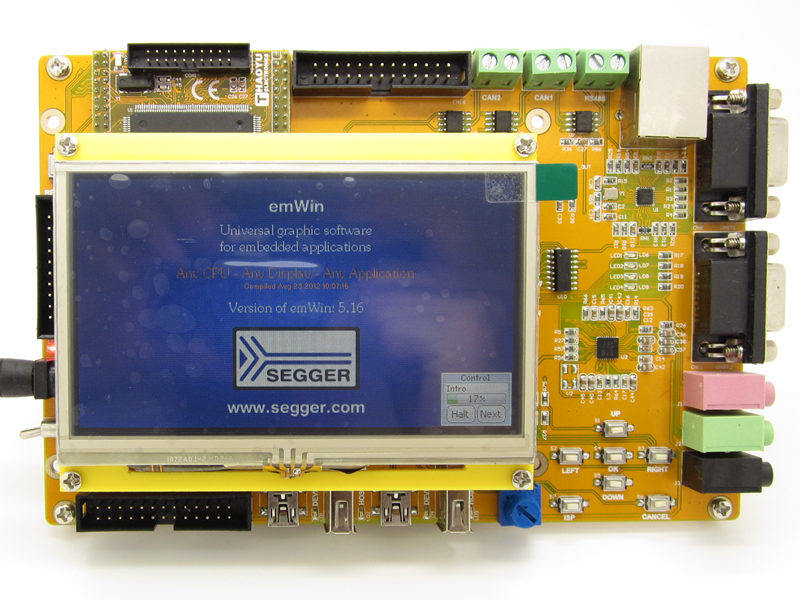

-SU EMWIN DEMARACTION DEMARATIONGRATIC
-Su ucosⅱ_v2.86&UCGUI_V3.90A исходный код
-File FATFS_VR0.08A Файл -система (файловая система для SD -карты)
-Полгла стек протоколов USB -хоста
-SU LWIP_V1.4.0 Стек протоколов и т. Д.
Товарная накладная

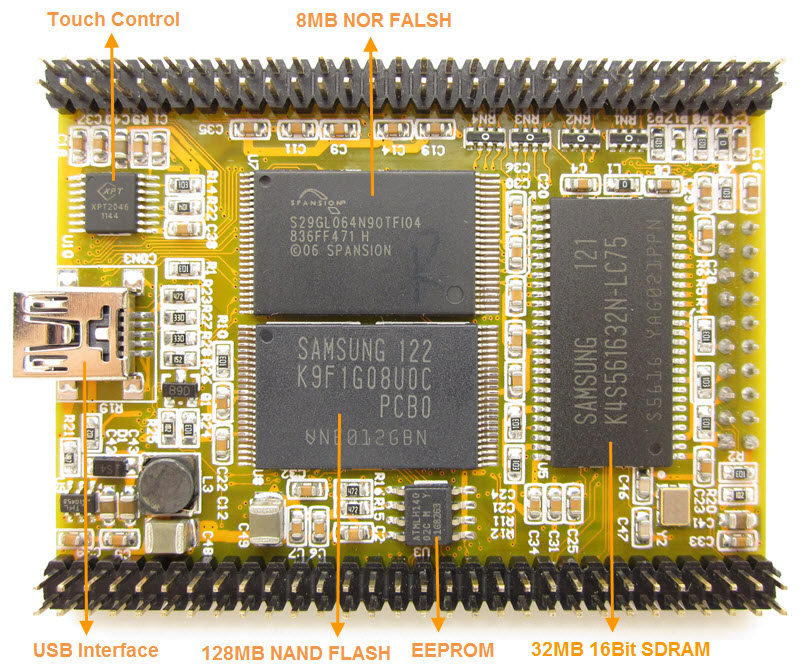

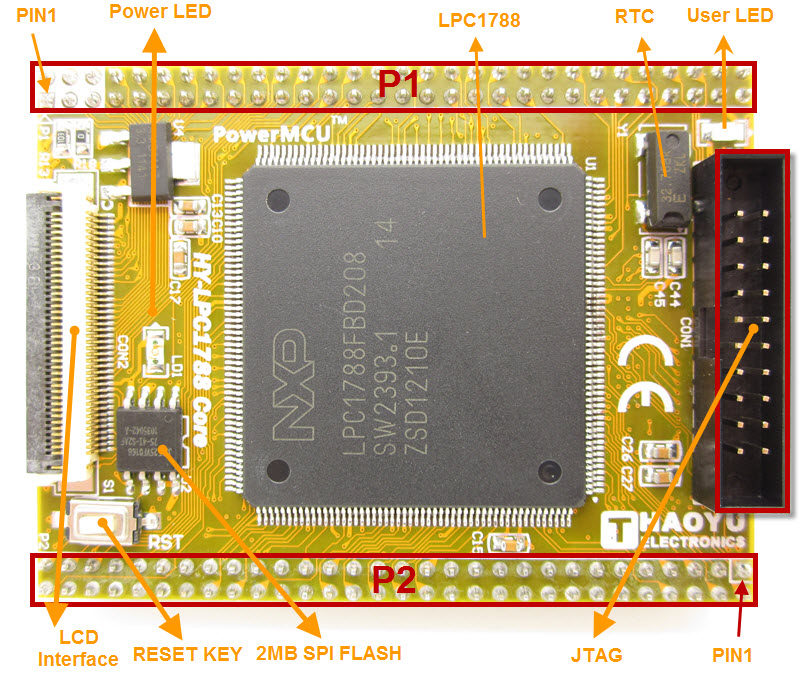

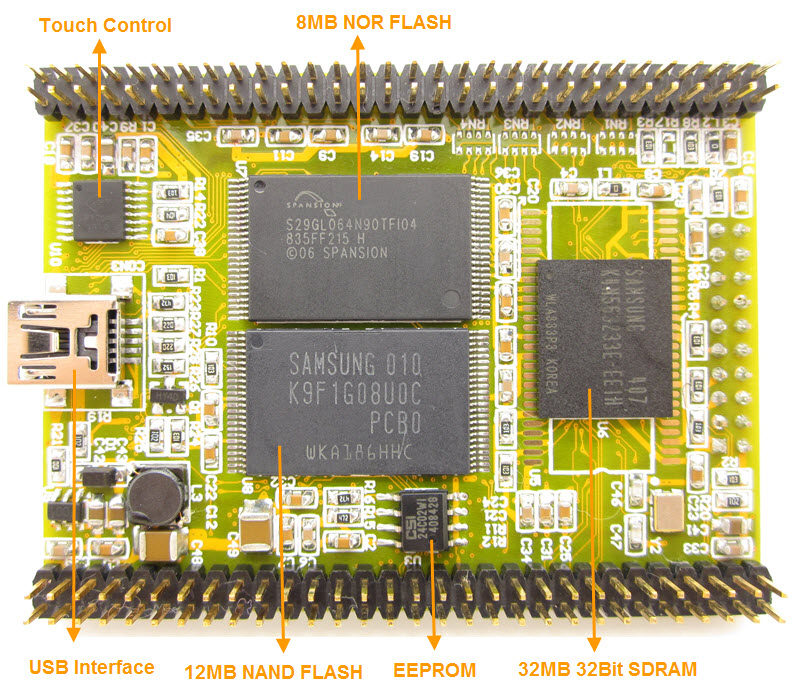

1) HY-LPC1788-ядро доска ядра 1 блок (есть больше скидок на заказ партиями основных досок!)
2) Материнская плата HY-LPC1788-SDK 1 шт.
3) 4.3 -INCH LCD -экран (разрешение 480*272) 1 шт.
4) 5 В/1А адаптер питания 1
5) Серийная линия (DB9 150 см) 1
6) Прямой сетевой кабель (100 см) 1
7) DVD -диски (с использованием документации, исходного кода, программного обеспечения для разработки и т. Д.) 1 кусок
