Название продукта: СТК672 3-осевая интегрированная плата привода
Функции:
- 1, специально разработанное, сверхвысокое рабочее напряжение, максимальное рабочее напряжение45VDC, предельное напряжение холостого хода52VDC, что делает скорость и мощность двигателя выше, чем у аналогичных.
- 2, Сверхвысокая скорость10MИзоляция оптической связи по полосе пропускания обеспечивает целостность сигнала и скорость реакции, позволяя двигателю работать на более высоких скоростях.
- 3, Встроенная функция управления двигателем шпинделя постоянного тока.может быть достигнуто110VВ рамках регулирования скорости двигателя постоянного тока можно запускать и останавливать.
- 4, откройте все контакты параллельного порта компьютера и их можно расширить до5Осевое соединение может быть связано с такими функциями, как ограничение, настройка инструмента и аварийная остановка.
- 5. Используйте6Проволока4метод фазового привода, который лучше, чем большинство на рынке4Проволока2Метод фазового привода более силен и имеет более высокую скорость.
- 6. Сделайте весь шаг,2Подразделение4Подразделение8Сегментация4Можно установить несколько режимов работы.
- 7. Используйте подержанный чип STK672, который обладает сильными способностями к вождению и экстремальными условиями.3.3AТекущие возможности вождения.Можно долго ездить3AВнутри6Линейный шаговый двигатель работает долго.
- 8. Общий11текущее значение настройки уровня, подходит практически для всех продуктов на рынке3Aвнутри шаговых двигателей.
- 9. Оснащен функцией автоматической настройки полупотока.Заставьте двигатель выделять меньше тепла.
- 10. Блок питания оснащен мостовой стекой, которую можно подключить к трансформатору или регулируемому источнику питания.Не беспокойтесь об обратной полярности источника питания.
- 11. Разработан с молниезащитной трубкой и предохранителем.Это может повысить защиту и снизить вероятность возгорания.
- 12. Разработан с индикатором пульса.Сделайте работу более интуитивной и удобной.
- 13. Большой радиатор делает работу всей машины более стабильной.Интерфейс вентилятора зарезервирован.При необходимости можно установить вентилятор для охлаждения.
- 14. Рекомендуется, чтобы напряжение источника питания не превышало42Vработа.Не оборудуйте двигатель более чем3AТекущий.
- 15. Разработан с интерфейсом карты Weihong.Может работать с картой Weihong.
- 16. Плата оснащена изолированным источником питания.Не нужно брать еще одинUSBШнур питания, более удобный в использовании.
- 17. Специально разработанная схема интерфейса параллельного порта компьютера делает сигнал более полным, а мощность вождения более мощной.
Примечание :“Основной вход мощности”В новой плате их два, доступны как переменный, так и постоянный ток, как показано ниже.
AC — это входная мощность переменного тока.
“+”“-”Это положительный источник питания постоянного тока и отрицательный источник питания.
Не подключайте источник питания наоборот
Если эта плата не использует систему MACH3 и использует Weihong, порты контактов соответствуют следующему:
| Иголка | Функция |
| 1 | Меч |
| 12 | Шпиндель 1 (Л) |
| 13 | Шпиндель 2 (М) |
| 5 | Шпиндель 3 (Н) |
| 4 | X пульс |
| 9 | X направление |
| 3 | Инь |
| 10 | Y направление |
| 2 | Z пульс |
| 11 | Z. |
| 14 | GND |
| 15 | 5V |
| 8 | X-предел |
| 7 | предел Y |
| 6 | Предел Z |
Отдавать:Распечатать строку параллельного порта
доставлять:MACH3 2.63 Учебные материалы MACH3. Соответствующее вспомогательное программное обеспечение.
Настройки MACH3иллюстрировать
Релевантная информацияПрограммная сетевая передача
Установитьудобный: Подключиться к источнику питания,Мотор, мотор,СноваПодключите кабель параллельного порта к компьютерупараллельный портВсё, больше никаких проводов, соединяющих плату управления и плату драйвера.
Замечание:
1. Эта модель имеет чрезвычайно высокий эффект рассеивания тепла. Размер радиатора составляет 220*76*22 мм, а размер печатной платы — 200*90 мм.

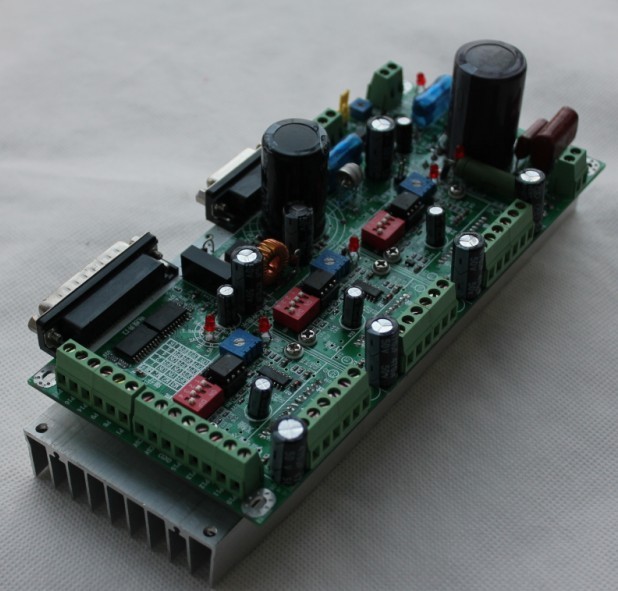

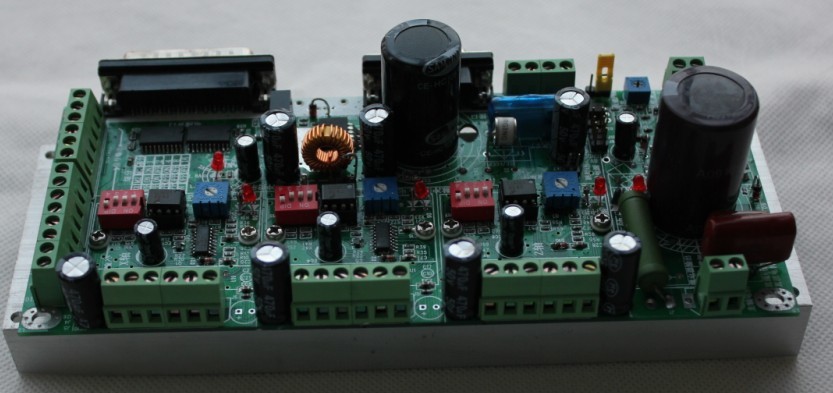

Последние физические фотографии
2. Клеммы для подключения двигателя и блока питания данной модели для удобства можно сделать коленчатыми.Подключите и отключите, по умолчанию используется тот же терминал, что показан ниже, если вы хотите сделатьлокотьДа, пожалуйста, запишите или свяжитесь с официантом, спасибо!
3. Если вам не нужно использовать регулировку скорости шпинделя,Эту модель также можно настроить без функции регулирования скорости двигателя постоянного тока. Цена без функции регулирования скорости шпинделя составляет 168 юаней.

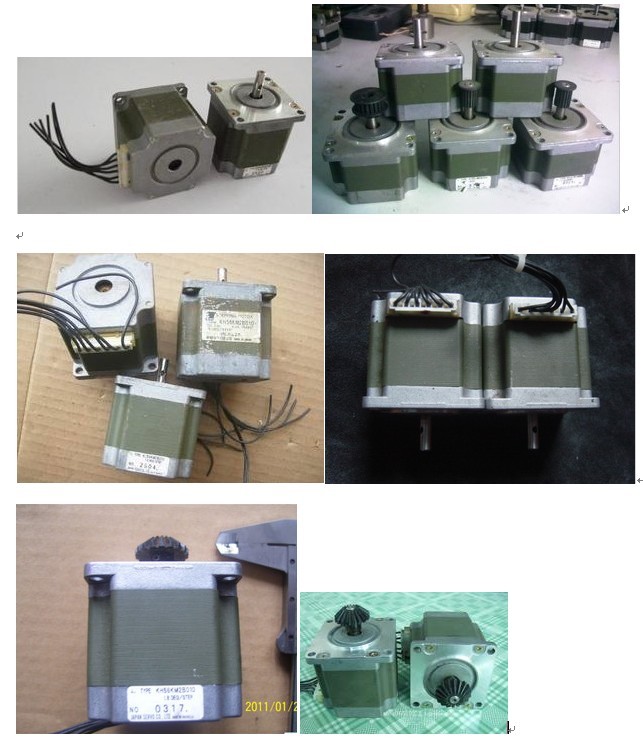

Особое примечание: этот драйвер не может управлять двигателем на 2 А, как показано на рисунке ниже. Работа с этим типом двигателя приведет к ожогам водителя. Если вы хотите использовать этот тип двигателя, вы можете выбрать драйвер 6560..

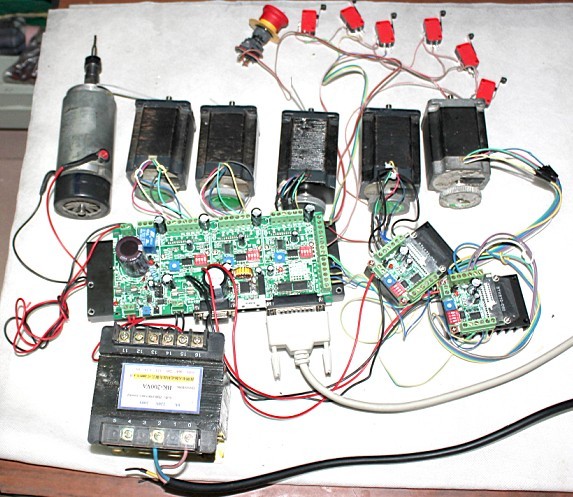

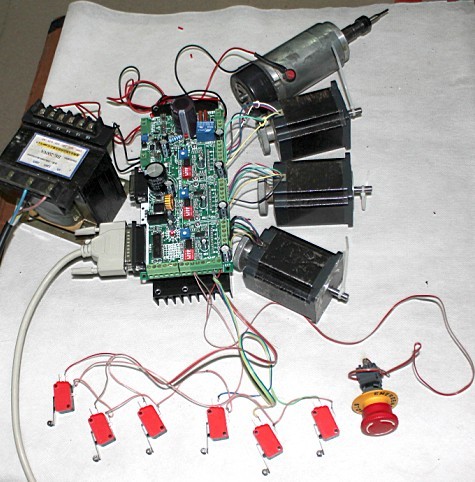

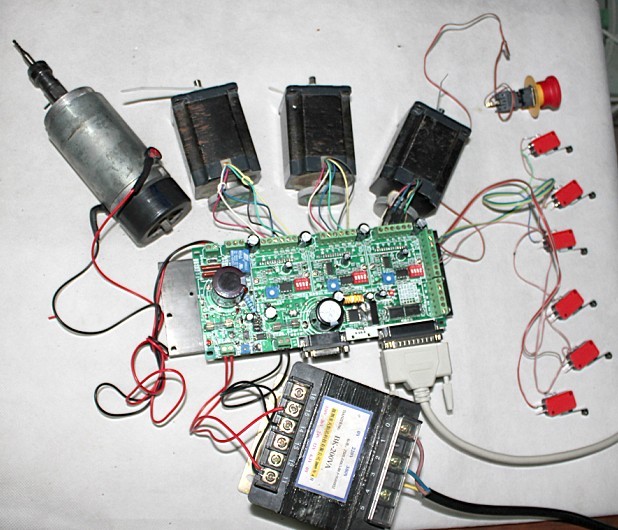

Эта интегрированная плата соединена с шаговым двигателем, двигателем постоянного тока и концевым выключателем. , Схема подключения источника питания приведена для справки.
