STM32F407+AD7606+SD -карта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Индивидуальная разработка продуктов может подписать контракт на защиту интересов обеих сторон.
Зрелый план.
Аппаратная платформа:

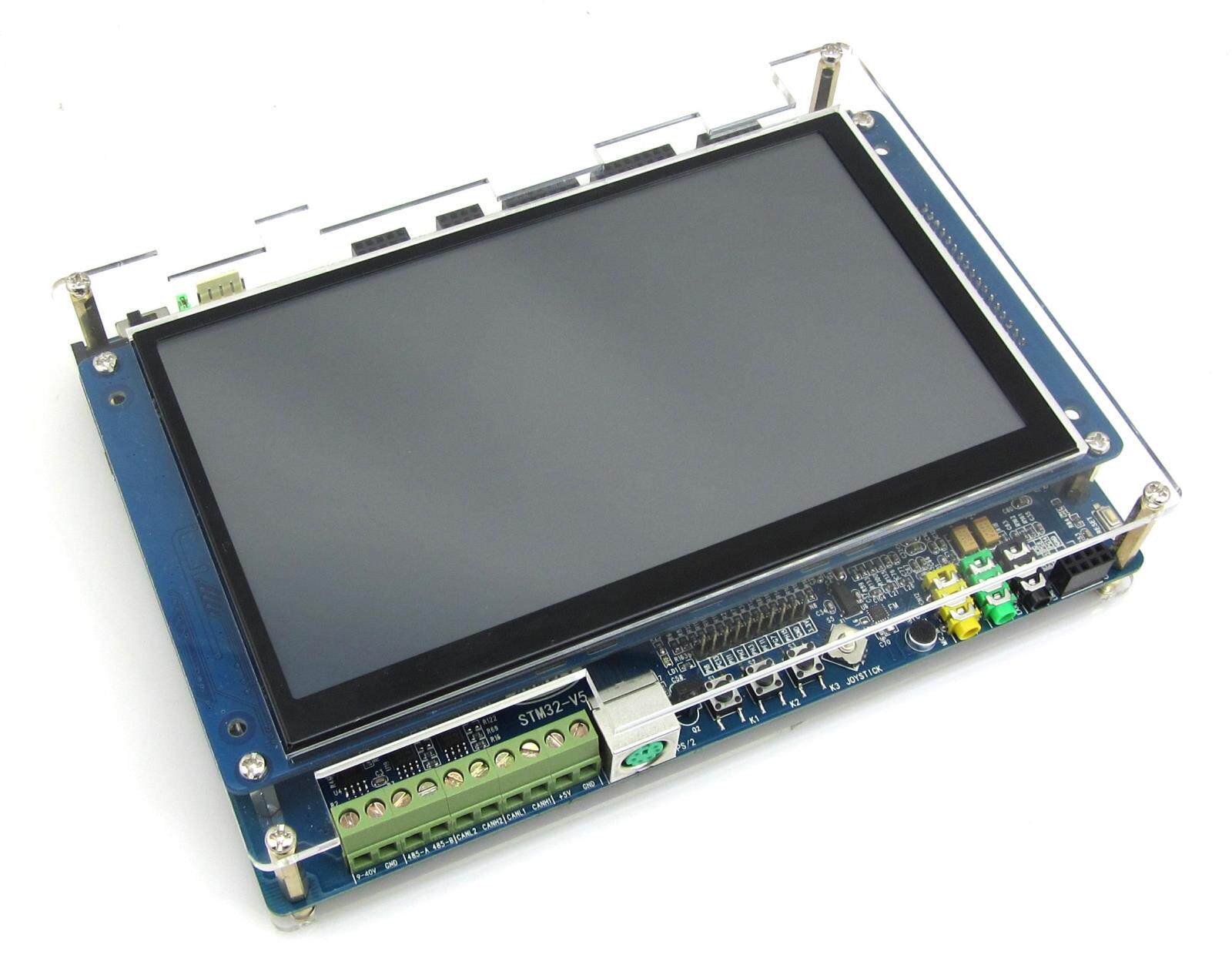

STM32-V5 Плата разработки оборудование (5-дюймовый экран или 7-дюймовый экран 800 * 480) + AD7606 Модуль + карта памяти Micro SD
Программная функция:
1. 16-битное 16-битное непрерывное приобретение и хранение по умолчанию (частота выборки до 100 кГц);
Масштабируемое одноканальное непрерывное хранилище 200 кГц; 4-канальное непрерывное хранение 50 кГц; 8-канальное 25 кГц непрерывное хранение.
2. Двойная форма волны или диаграмма X-Y отображается в режиме реального времени в процессе сбора.
3. Сохраненные файлы могут быть проанализированы для генерации x-Y диаграмм, а средние, эффективные значения и значения пикового пика могут быть подсчитаны.
4. Поддерживает автоматический диапазон оси Y, форма волны заполняет экран, а шкала меняется автоматически.График регулируется вручную.
5. Поддерживает ручное расширение и сжатые формы волны, аналогично функции расширения горизонтального осциллографа.
6. Нет прикосновения, работайте через кнопки платы разработки.
Производительность АЦП:
1. AD7606 Аналоговый входной диапазон является необязательным:±10 В или±5V
2. Резолюция: 16 -битная потеря кода
3. Максимальная частота отбора проб: 200 кГц, 8 каналов синхронного приобретения.
3.1 Из -за ограничения скорости хранения файлов SD -карты поддерживается только получение канала при частоте выборки 200 кГц.
3.2 При получении двух каналов и непрерывного хранения он поддерживает частоту выборки до 100 кГц.
3.3 Если не требуется непрерывное хранилище на SD -карту, SRAM можно собрать одновременно при 200 кГц (емкость 2 МБ)
Детали Доставки:
1. STM32-V5 Poard + 7-дюймовый набор экрана (Вы также можете использовать 5-дюймовый экран, а разрешение-800 * 480)
2. AD7606 модуль первый
3. CLASS 10 Micro SD -карта (16 ГБ) одна
4. Предоставьте весь исходный код проекта, и клиенты могут изменить его сами.
Замечание:
1. Цена продукта уже включает набор аппаратных платформ.
2. Предоставьте аппаратную схему схемы (формат V5-PDF)
3. Предоставьте полный набор исходного кода
4. Этот продукт является индивидуальным продуктом и не будет возвращен после его продажи.
Техническая поддержка:
1. Существует техническая поддержка Совета по разработке STM32-V5.
2. Для индивидуальных программ можно предоставить небольшое количество услуг модификации.
